Артикул: RDH-ZVH8K
Товар не поставляется
Дополнительные услуги:

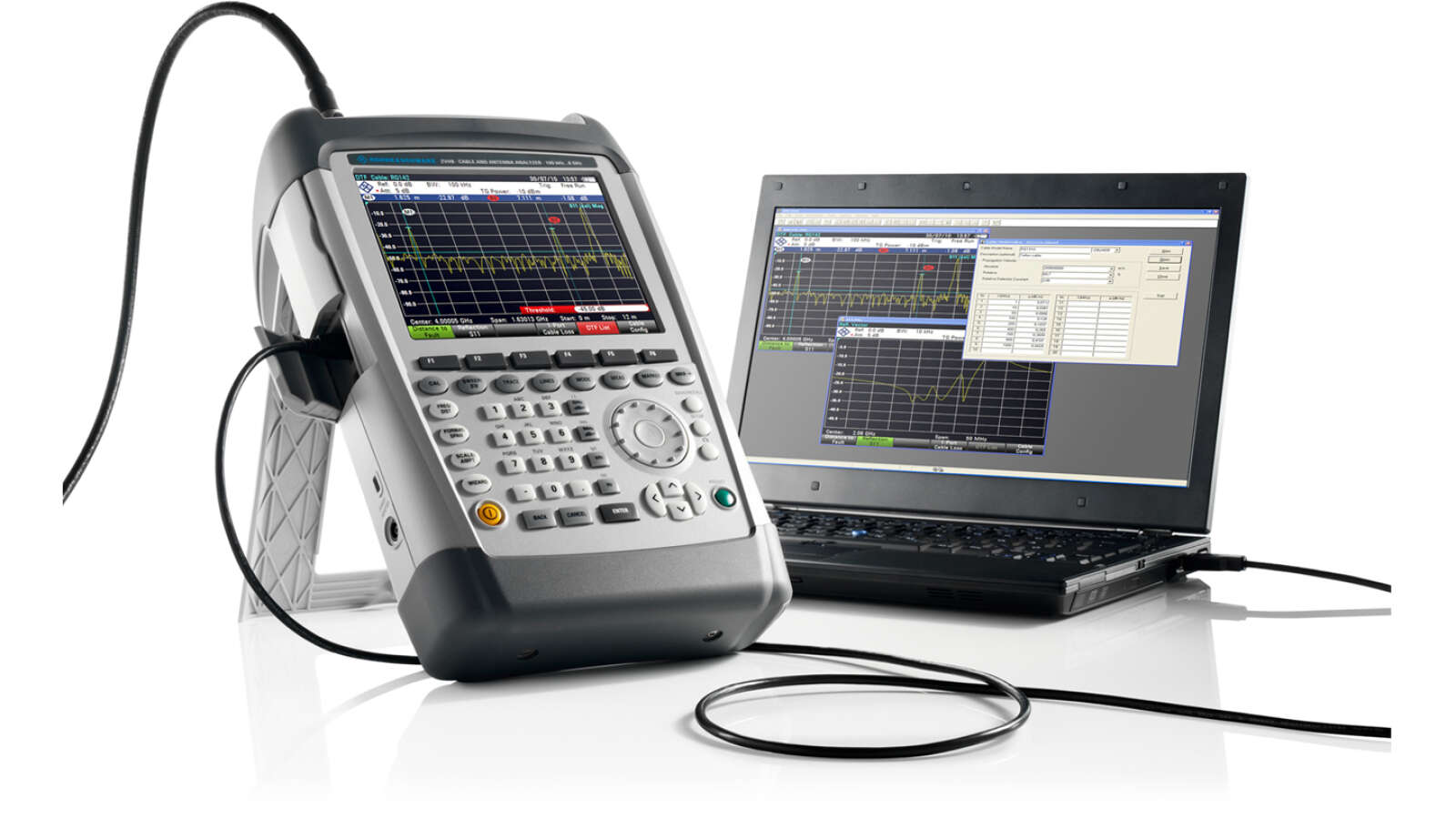

Rohde&Schwarz ZVH8 анализатор кабелей и антенн представляет собой прочный портативный прибор, предназначенный для работы в полевых условиях. Малая масса и простота эксплуатации делают этот прибор незаменимым для каждого, кому необходим предназначенный для работы вне помещения инструмент для монтажа и обслуживания антенных систем.
| Параметр | Значение | ||
| Диапазон частот | от 100 кГц до 8 ГГц | ||
| Базовые измерительные функции | измерения параметров отражения, измерения расстояния до места повреждения, однопортовые измерения потерь в кабеле | ||
| Выходная мощность (порт 1, порт 2) | от 0 дБмВт до - 40 дБмВт (номинал), шаг 1 дБ | ||
| Максимально допустимый уровень паразитного сигнала на входе | +17 дБмВт (номинал) | ||
| Число точек | 631 | ||
| Измерения расстояния до места повреждения (DTF — Distancetofault) | |||
| Режимы отображения | обратные потери (дБ), КСВН | ||
| Разрешение в метрах | (1,58 x коэффициент замедления/полоса обзора) | ||
| Отображаемый диапазон измерения расстояния | от 3 м до 1500 м | ||
| Измерения параметров отражения | |||
| Направленность | от 100 кГц до 3 ГГц (номинал) | > 43 дБ (номинал) | |
| от 3 ГГц до 3,6 ГГц | > 37 дБ (номинал) | ||
| от 3,6 ГГц до 6 ГГц | > 37 дБ (номинал) | ||
| От 6 ГГц до 8 ГГц | > 31 дБ (номинал) | ||
| Режимы отображения | обратные потери (дБ), КСВН, потери | ||
| в кабеле при однопортновом измерении | |||
| Измерения параметров передачи (ZVHK39) | |||
| Динамический диапазон (S21) | от 100 кГц до 300 кГц | > 50 дБ (номинал) | |
| от 300 кГц до 2,5 ГГц | > 80 дБ, тип. 100 дБ | ||
| от 2,5 ГГц до 3,6 ГГц | > 70 дБ, тип. 90 дБ | ||
| от 3,6 ГГц до 6 ГГц | > 70 дБ, тип. 90 дБ | ||
| От 6 ГГц до 8 ГГц | > 50 дБ (номинал) | ||
| Режимы отображения | амплитуда в дБ (потери, усиление) | ||
| Источник питания постоянного тока (пост. смещение, порт 1 и порт 2) | |||
| Диапазон напряжений | внутренний источник напряжения | от +12 В до +32 В, шаг 1 В | |
| Максимальная выходная мощность | 4 Вт (батарея), 10 Вт (сеть электропитания) | ||
| Максимальный ток | 500 мА | ||
| Максимальное напряжение | внешний источник напряжения | 50 В | |
| Максимальный ток | 600 мА | ||
| Общие характеристики | |||
| Дисплей | цветной ЖК-дисплей 6,5 дюймов с разрешением VGA | ||
| Время работы от батареи | HA-Z204, 4,5 А·ч | до 3 ч | |
| HA-Z206, 6,75 А·ч | до 4,5 ч | ||
| Габаритные размеры (Ш x В x Г), мм | 194 x 300 x 69 | ||
| (144 мм с ручкой для переноски) | |||
| Масса, кг | 3 кг | ||
