EXFO TK-2 (FTB-2) - Универсальная измерительная платформа (2 слота для модулей)

EXFO TK-2 (FTB-2) - Универсальная измерительная платформа (2 слота для модулей)

Артикул: EXFO-TK-2x

Товар не поставляется

Запросить аналоги Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

EXFO TK-2 (FTB-2) - Модульная платформа с 2 слотами. Может поддерживать модули: оптический рефлектометр (OTDR), оптический тестер (OLTS), анализатор спектра (OSA), односторонний анализатор дисперсии (CD/PMD), SyncE/1588 PTP, мульти-сервисные модули Fibre Channel, SONET/SDH, OTN и Ethernet до 10G. Быстродействие обеспечивают Dual-core processor/4 GB RAM/Windows 10, питание от одной батареи. Измерительный модуль приобретается отдельно.

Комплект поставки:

  1. Измерительная платформа
  2. Батарея GP-2090 Li-Ion smart battery - 1 шт
  3. Адаптер питания GP-2021 или  GP-2233, 90W (AC) и шнур
  4. Ремень GP-2215
  5. Ремешок GP-2214
  6. Полу-жесткий кейс GP-10-095



Платформы FTB-2 и FTB-2 Pro:
(модули заказываются отдельно)
Модульная платформа TK-2 (Dual-core) с поддержкой модулей FTBx-7XX EXFO-TK-2x
Модульная платформа TK-2 Pro (Quad-core) с поддержкой модулей FTBx-7XX EXFO-TK-2x-PRO
Опции встраеваемые в платформу:
Дисплей для работы при ярком овещении для платформы FTB-2 EXFO-S2 (FTB-2)
Опция Wi-Fi и BlueTooth EXFO-RF
Встроенная внутренняя память 128 GB flash (только для FTB-2-Pro) EXFO-128G
Измеритель мощности и VFL, GeX, +27 до - 50 ДБм VPM2X-XX
Измеритель мощности и VFL, CWDM, GeX +27 до - 50 ДБм (1270-1610 нм) VPM2X-CWDM-XX
Опция Intelligent Optical Link Mapper EXFO-Oi
Опция видеомикроскопа (приобретаются только с платформой):
Опция USB видеомикроскопа FIP-410B FP410B-XX
Опция USB видеомикроскопа FIP-420B (автоцентрирование) FP420B-XX
Опция USB видеомикроскопа FIP-430B (автоцентрирование, автофокусировка) FP430B-XX

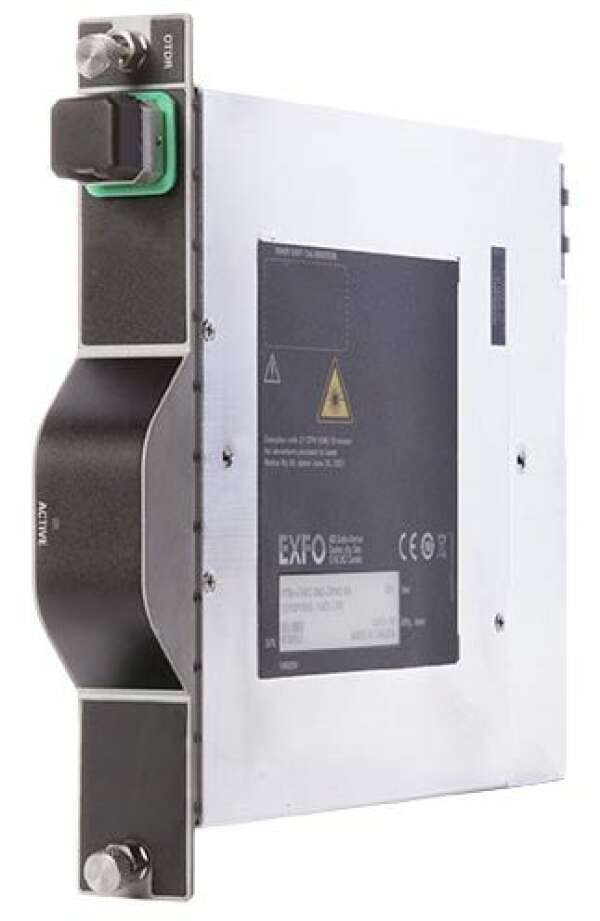

OTDR. Модули оптического рефлектометра серий FTBx-7XXС:
(совметимы с платформами TK-2x и TK-2x PRO)
Длины волн, нм Динамический диапазон Код для заказа
Порт 1: 850/1300
Порт 2: 1310/1550		 27/29 дБ
36/35 дБ		 FTBx-720C-Q1-QUAD-XX
1310/1550 36/35 дБ FTBx-720C-SM1-XX
1310/1550 39/38 дБ FTBx-730C-SM1-XX
1310/1550 42/41 дБ FTBx-735C-SM1-XX
1310/1550 46/45 дБ FTBx-750C-SM1
1310/1550 50/50 дБ (9/125 µm NZDSF) FTB-7600E-0023B-XX (TK-2)
1310/1490/1550 42/41/41 дБ FTBx-735C-SM4-XX
1310/1550/1625 39/38/39 дБ FTBx-730C-SM3-XX
1310/1550/1625 42/41/41 дБ FTBx-735C-SM3-XX
1310/1550/1625 45/45/45 дБ FTBx-750C-SM3-XX
1625 с фильтром  39 дБ (для активных линий) FTBx-730C-SM6-XX
1650 с фильтром 39 дБ (для активных линий) FTBx-730C-SM7-XX
Порт 1: 1310/1550
Порт 2: 1625 с фильтром		 36/35 дБ
35 дБ (для активных линий)		 FTBx-720C-SM2-XX
Порт 1: 1310/1550
Порт 2: 1625 с фильтром		 39/38 дБ
39 дБ (для активных линий)		 FTBx-730C-SM2-XX
Порт 1: 1310/1550
Порт 2: 1650 с фильтром		 39/38 дБ
39 дБ (для активных линий)		 FTBx-730C-SM8-XX
Порт 1: 1310/1550
Порт 2: 1625 с фильтром		 42/41 дБ
41 дБ (для активных линий)		 FTBx-735C-SM2-XX

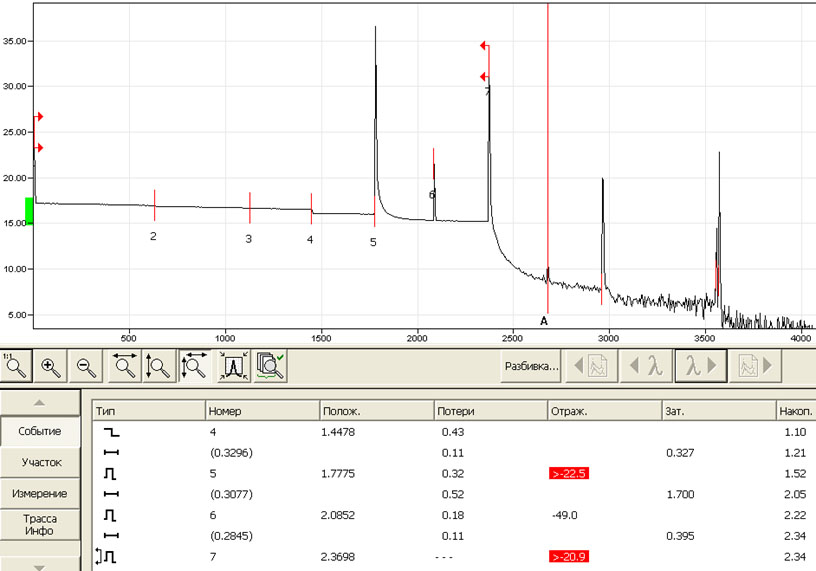

Рефлектометр способен визуально отобразить состояние оптической линии, измерить общую длину и расстояние до неоднородности (сварка, коннектор, макро изгиб, трещина), определить потери и величину отражения.

Чтоб выбрать нужный Вам прибор, нужно определиться, на каких длинах волн будут выполнятся измерения. Один модуль может содержать до 4х длин волн на выбор. Также выберите необходимый динамический диапазон прибора. Чем больше потерь ожидается на линии, тем больше должен быть диапазон. В комплекте поставляется один адаптер на выбор: FC, SC, ST. Дополнительные (или другого типа) адаптеры заказываются отдельно.

В комплекте с модулем рефлектометра поставляется один адаптер на выбор: FC, SC, ST. Также можно выбрать полировку ферулы адаптера: UPC или APC. Если адаптер и полировка заказчиком не определены – на модуль ставится адаптер FC (UPC).

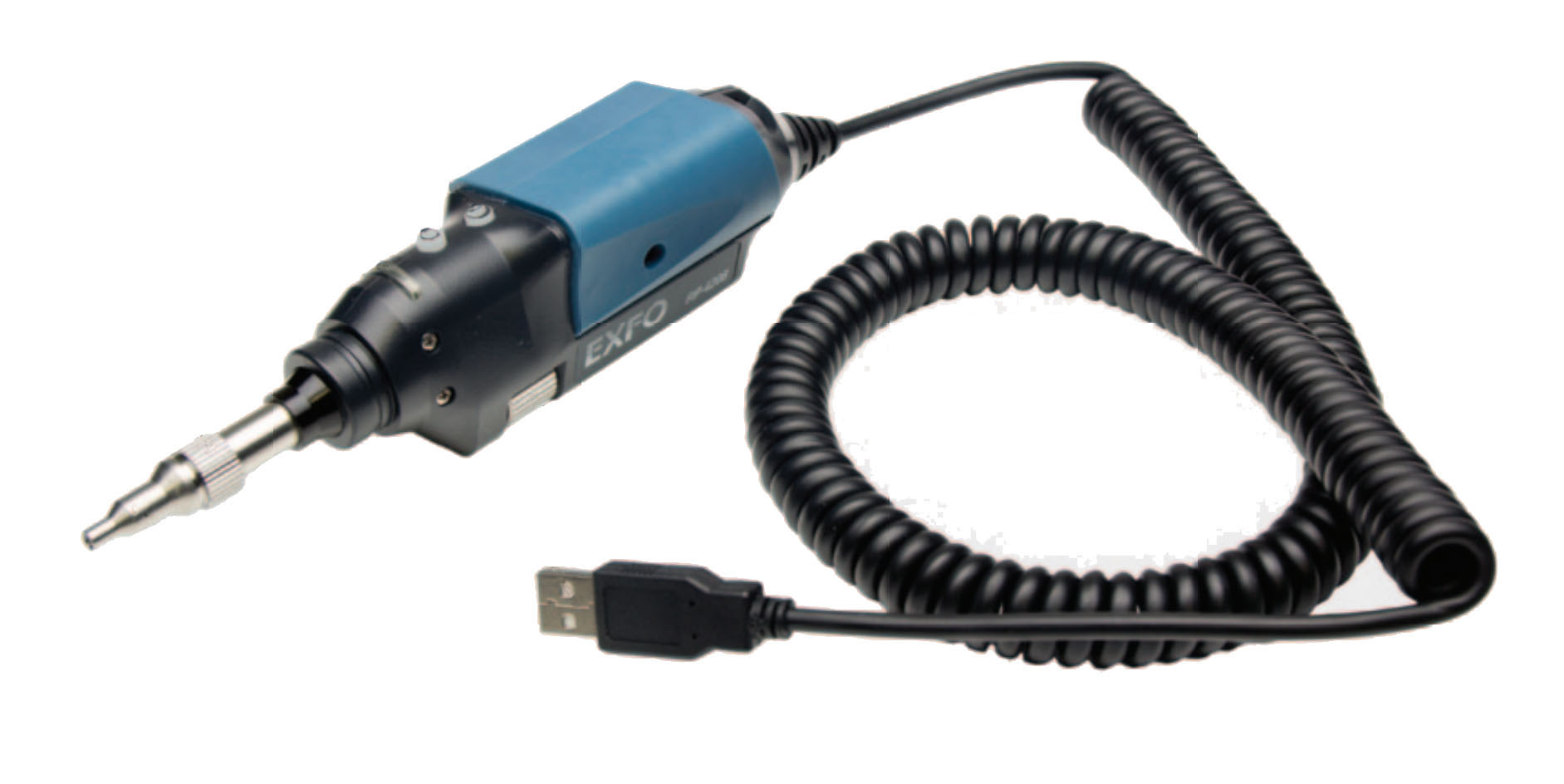

Видеомикроскопы FIP-400B для контроля чистоты коннекторов:
(совметимы с платформами EXFO и ПК)
  FIP-410B FIP-420B FIP-430B
Осмотр разъема Да Да Да
Захват изображения Да Да Да
Три уровня увеличения Да Да Да
5-ти мегапиксельное устройство захвата Да Да Да
Светодиодный индикатор "прошел / не прошел"   Да Да
Автоматическое центрирование волокна   Да Да
Сертификация разъема "прошел / не прошел"   Да Да
Автоматическая фокусировка изображения     Да

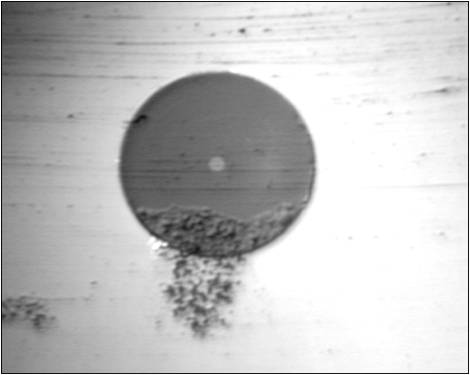

EXFO FIP-400B - серия видеомикроскопов, которые обеспечивают четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая важнейший шаг в тестировании волоконных линий. Пренебрежение этапом контроля чистоты соединителей может привести к серьезным проблемам и их длительному поиску. Новая серия FIP-400B - разработана с учетом многолетнего опыта визуального контроля оптических сетей. Прибор был создан для ускорения исследования и сертификации, основываясь на отзывах пользователей о предыдущей модели. Три режима осмотра поверхности: 912 мкм x 912 мкм (низкое), 608 мкм x 608 мкм (среднее), 304 мкм x 304 мкм (высокое) дают возможность рассмотреть всю поверхность ферулы. Для сравнения: диаметр волокна без буферного покрытия, составляет 250 мкм, а сердцевины (волновода) - 9 мкм.



OLTS. Модули оптического тестера серии FTBx-900:
(совметимы с платформами TK-2x и TK-2x PRO)
Длина волны (нм) Измерение ORL Диапазон мощности Код для заказа
1310/1550  - InGaas FTBx-940-SM1-XX
1310/1550  да InGaas FTBx-945-SM1-XX
1310/1490/1550 да InGaas FTBx-945-SM4-XX
1310/1550/1625 да InGaas FTBx-945-SM3-XX
850/1300/1310/1550  да InGaas FTBx-945-iCERT-Q1-QUAD-XX

*   Ge detector - диапазон измеряемых мощностей от 10 до -70 дБм
**  High-power Ge detector - диапазон измеряемых мощностей от 26 до -55 дБм
*** InGaAs detector - диапазон измеряемых мощностей от 6 до -73 дБм

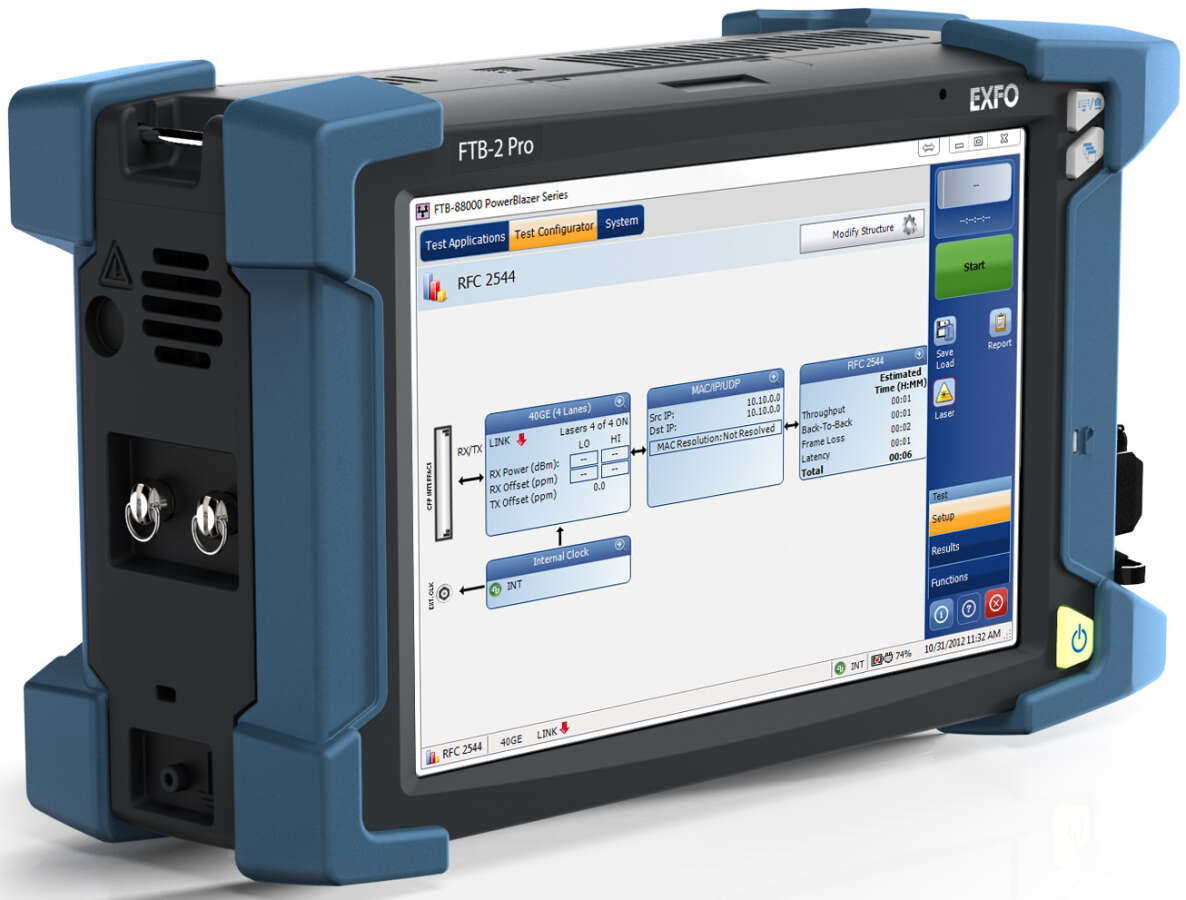

Сравнительная таблица платформ EXFO FTB-2 и FTB-2 Pro:

EXFO

FTB-2

FTB-2 Pro

Дисплей

Цветной, сенсорный, 1280х800 TFT (10.1”)

Интерфейсы

RJ-45 LAN 10/100/1000 Mbit/s
2 порта USB 2.0
1 порт USB 3.0
Порт под наушники

Display port

Память

64 Гб встроенной flash памяти

64 Гб или 128 Гб встроенной flash памяти

Батарея

1 батарея Li-ion

2 батареи Li-ion

Питание

AC/DC adapter, input: 100 – 240 V; 50/60 Гц; 1.6 A max, output: 24 V; 3.75 A

 AC/DC adapter, input: 100 – 240 V; 50/60 Гц; 4.0 A max, output: 24 V; 8.33 A

Процессор

2-х ядерный

4-х ядерный

Оперативная память

4 Гб

Система

Windows 10

Windows 10
Габариты 199 ×333 ×119 мм
Вес 3 кг
Температура Рабочая: 0 °C до 50 °C
Хранения: –40 °C to 60 °C



Поддержка модулей (в комплект не входят)

EXFO

Серия модуля

FTB-2

FTB-2 Pro
Рефлектометр (OTDR) FTB-7200D
FTB-7300E
FTB-7500E
FTB-7600E
FTBx-720C
FTBx-730C
FTBx-735C
FTBx-750C		 +
+
+
+
+
+
+
+		 +
+
+
+
+
+
+
+
Рефлектометр для CWDM/DWDM

FTB-7400E

FTBx-740C

 +
+		 +
+
Тестер (OLTS) FTB-3930 + +
Анализатор канала FTB-5230S-OCA + +
Анализатор спектра

FTB-5230S

FTB-5240S

 +
+		 +
+
Анализатор дисперсии (односторонний) FTB-5700 + +
Мультисервисный модуль FTB-8830NGE + +
DSn/PDH и SONET/SDH Electrical FTB-8805 + +
Скоростной мультисервисный от 10M до 100G  FTB-88100NGE нет +
Скоростной мультисервисный от 40G до 100G FTB-88100G нет +
Продвинутый мультисервисный 100G FTBx-88200NGE нет +
Мультисервисный Versatile 10G FTBx-8870/8880 нет +



Оптический рефлектометр EXFO серии FTB-7000 (модуль 1 слотовый).
(Снят с производства)
Длина волны, нм Динамический диапазон Код для заказа
1-й порт: 850/1300
2-й порт: 1310/1550		 27/26 дБ
36/34 дБ		 FTB-7200D-12CD-23B (TK-2)
850/1300 27/26 дБ FTB-7200D-12CD-XX (TK-2)
1310/1550 36/34 дБ FTB-7200D-023B-XX (TK-2)
1310/1550 39/37 дБ FTB-7300E-023B-XX (TK-2)
1310/1550 42/41 дБ FTB-7400E-0023B-XX (TK-2)
1310/1550 45/43 дБ FTB-7500E-0023B-XX (TK-2)
1310/1490/1550 39/38/37 дБ FTB-7300E-236B-XX (TK-2)
1550/1625 37/37 дБ FTB-7300E-034B-XX (TK-2)
1550/1625 45/45 дБ FTB-7500E-0034B-XX (TK-2)
1550/1625 50/48 дБ (9/125 µm NZDSF) FTB-7600E-0034B-XX (TK-2)
1310/1550/1625 39/37/37 дБ FTB-7300E-234B-XX (TK-2)
1310/1550/1625 42/41/41 дБ FTB-7400E-0234B-XX (TK-2)
1625 39 дБ (для активных линий) FTB-7300E-000-04B (TK-2)
1-й порт: 1310/1550
2-й порт: 1625 с фильтром		 39/37 дБ
39 дБ (для активных линий)		 FTB-7300E-023B-04B (TK-2)
1-й порт: 1310/1550
2-й порт: 1650 с фильтром		 39/37 дБ
37 дБ (для активных линий)		 FTB-7300E-023B-08B (TK-2)
1310/1383/1550/1625 42/40/41/41 дБ FTB-7400E-2347B-XX (TK-2)
1470/1490/1510/1530 41/41/41/41 дБ FTB-7400E-CWS-XX (TK-2)
1550/1570/1590/1610 41/41/40/40 дБ FTB-7400E-CWCL-XX (TK-2)
1270/1290/1310/1330 41/41/41/41 дБ FTB-7400E-CWO-XX (TK-2)
1350/1410/1430/1450 41/41/41/41 дБ FTB-7400E-CWE-XX (TK-2)

Рефлектометр - прибор который способен визуально показать Вам состояние оптической линии. Возможности этого оборудования очень широкие: измерение длины линии и расстояния до неоднородности (сварка, коннектор, макро изгиб, трещина), определение потерь и величины отражений. Идеально подходит для формирования отчетов о состоянии волокна.

Чтоб выбрать нужный Вам прибор, нужно определиться, на каких длинах волн будут выполнятся измерения. Один модуль может содержать до 4х длин волн на выбор. Также выберите необходимый динамический диапазон прибора. Чем больше потерь ожидается на линии, тем больше должен быть диапазон. В комплекте поставляется один адаптер на выбор: FC, SC, ST. Дополнительные (или другого типа) адаптеры заказываются отдельно.



Оптический тестер EXFO серии FTB-3930 (модуль 1 слотовый).
(Снят с производства)
Длина волны (нм) Диаметр волновода (мкм) Диапазон мощности Код для заказа
1310/1550  9/125 SM от 10 до -70 дБм * FTB-3932-XX
850/1300/1310/1550 9/125 SM и 50/125 MM  от 10 до -70 дБм * FTB-3932-12C-XX
850/1300/1310/1550  9/125 SM и 62.5/125 MM от 10 до -70 дБм * FTB-3932-12D-XX
1310/1550/1625 9/125 SM от 10 до -70 дБм * FTB-3932-4-XX
1310/1490/1550 9/125 SM от 10 до -70 дБм * FTB-3932-5-XX
1310/1550 9/125 SM от 26 до -55 дБм ** FTB-3932X-XX
1310/1550/850/1300 9/125 SM и 50/125 MM от 26 до -55 дБм ** FTB-3932X-12C-XX
1310/1550/850/1300 9/125 SM и 62.5/125 MM от 26 до -55 дБм ** FTB-3932X-12D-XX
1310/1550/1625 9/125 SM от 26 до -55 дБм ** FTB-3932X-4-XX
1310/1490/1550  9/125 SM от 26 до -55 дБм ** FTB-3932X-5-XX
1310/1550 9/125 SM от 6 до -73 дБм *** FTB-3933-XX
1310/1550/1625 9/125 SM от 6 до -73 дБм *** FTB-3933-4-XX
1310/1490/1550 9/125 SM от 6 до -73 дБм *** FTB-3933-5-XX

*   Ge detector - диапазон измеряемых мощностей от 10 до -70 дБм
**  High-power Ge detector - диапазон измеряемых мощностей от 26 до -55 дБм
*** InGaAs detector - диапазон измеряемых мощностей от 6 до -73 дБм

Модуль тестера FTB-3930 является аналогом ручного прибора FOT-930. Он обладает просто уникальным функционалом, которого нет в других подобных устройствах. Его трудно ставить на уровень с обычными тестерами, которые могут измерять только потери на линии. Этот прибор значительно расширит Ваше понимание того, что происходит с оптическим волокном.

FTB-3932 может совмещать в себе: тестер потерь, источник излучения, измеритель мощности, измеритель обратных потерь (ORL), измеритель длины волокна, визуальный дефектоскоп (опция), оптический телефон (опция).



Анализатор оптического спектра EXFO серии FTB-5230 и FTB-5240 (модуль, 2 слота)
Наименование Описание
Анализатор оптических каналов FTB-5230S-OCA-XX
Анализатор оптического спектра FTB-5230S FTB-5230S-XX
Анализатор оптического спектра FTB-5240S FTB-5240S-XX
Анализатор оптического спектра с портом повышеной мощности (+23 dBm) FTB-5240S-HPW-XX
Анализатор оптического спектра с поляризационным контроллером FTB-5240S-P-XX
Анализатор оптического спектра с поляризационным контроллером и портом повышеной мощности (+23 dBm на канал) FTB-5240S-P-HPW-XX
  • Портативное решение для оценки спектральных характеристик DWDM-сетей
  • Измерения OSNR внутри сигнала для оценки систем 40 Гбит/с и ROADM
  • Автоматическое обнаружение каналов обеспечивает быструю настройку и измерения
  • Динамический диапазон более 90 дБ на одно сканирование
  • Версия с поддержкой повышенной мощности для мультисервисных операторов и провайдеров CATV



Анализатор хроматической и поляризационно-модовой дисперсии, односторонний (модуль, 2 слота)
Наименование Описание
Анализатор Хроматической (CD) дисперсии (односторонний) FTB-5700-CD-XX
Анализатор Поляризационно-Модовой (PMD) дисперсии (односторонний) FTB-5700-PMD-XX
Анализатор Хроматической и Поляризационно-модовой (CD и PMD) дисперсии (односторонний) FTB-5700-CD-PMD-XX
  • Подключение с одного конца линии
  • Минимальное вмешательство оператора для получения надежных результатов



Мульти-сервисные модули EXFO для транспортных сетей (2-х слотовые)
Наименование технологии Описание
DSn, PDH, SONET, SDH FTB-8805
Ethernet, SONET, SDH, OTN, Fibre Channel и SyncE1588 PTP (до 10G) FTB-8830NGE
Ethernet, SONET, SDH, OTN (от 10 Mbit до 100G) FTB-88100NGE
Ethernet, SONET, SDH, OTN (40G и 100G) FTB-88100G
OTN, Ethernet, SONET/SDH, Fibre Channel, packet sync and CPRI (до 100G) FTB-88200NGE
