VIAVI SmartOTDR E126A - оптический рефлектометр E126A-PC 1310/1550нм, 37/35дБ с LS

Артикул: JD-E126A-PC-Promo-KIT

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

ВНИМАНИЕ !!! АКЦИЯ ЗАКОНЧИЛАСЬ !!!

VIAVI SmartOTDR E126A – это бюджетный оптический рефлектометр для специалистов любого уровня подготовки. Прибор сочетает все основные возможности тестирования оптоволокна в портативном устройстве:

  • оптический рефлектометр;
  • источник непрерывного излучения;
  • измеритель мощности (опция);
  • оптический микроскоп (опция).

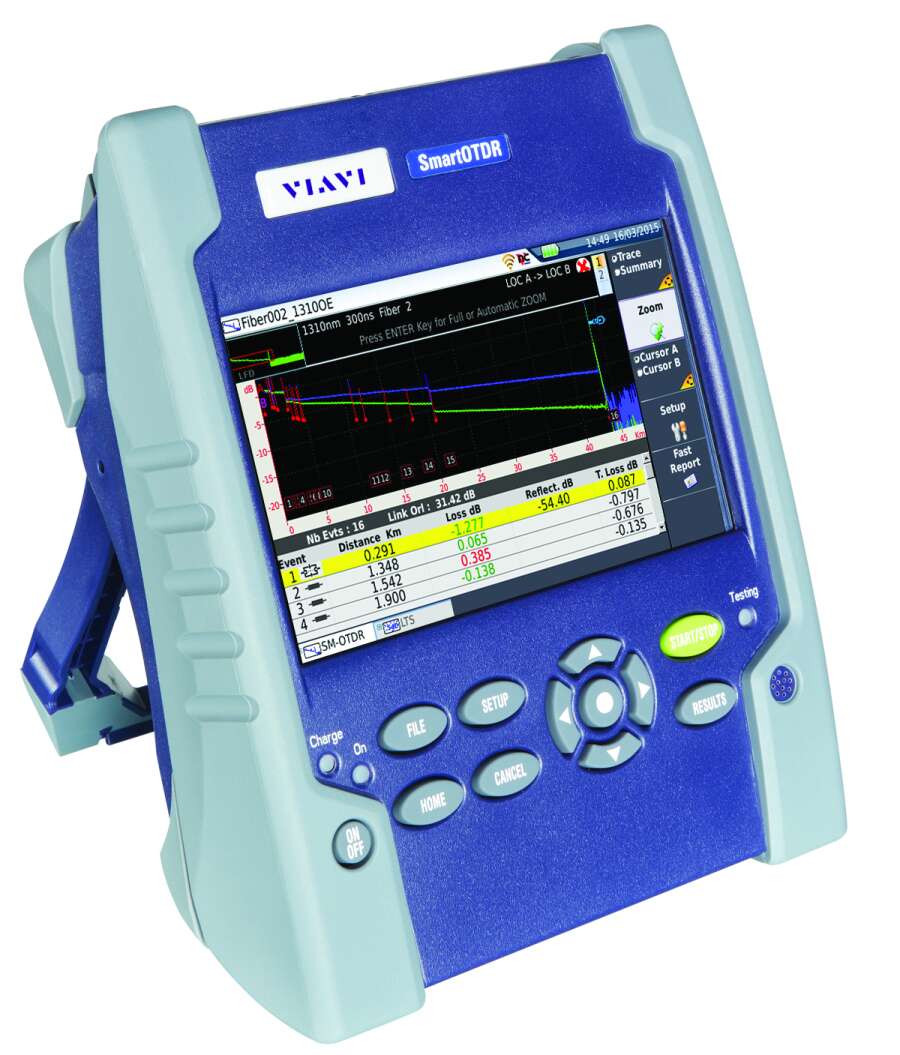

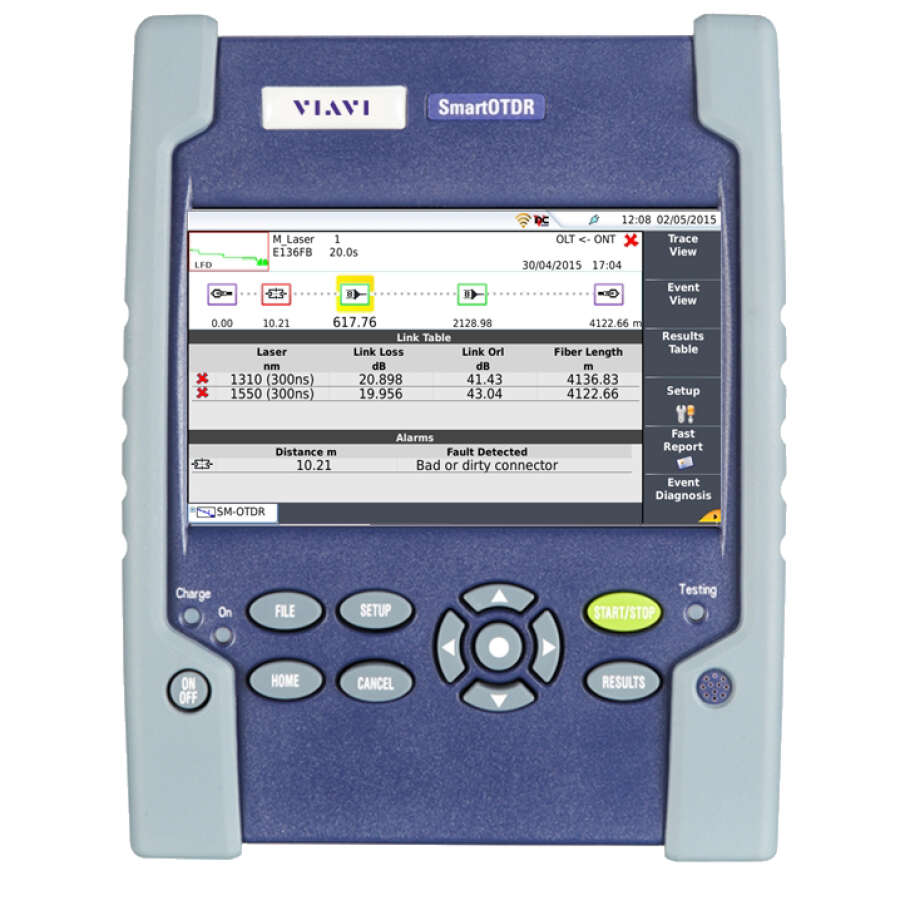

VIAVI SmartOTDR E126A работает на длинах волн 1310 и 1550 нм в динамическом диапазоне 37 и 35 дБ соответственно, что позволяет протестировать оптический кабель длиной до 100 км. Результатом тестирования выступает рефлектограмма, на которой отображаются коннекторы, сварки, сплиттеры, макроизгибы, конец волокна или обрыв, а также затухание на каждом событии и расстояние до него. Для удобства чтения неподготовленного персонала рефлектограмму можно представить в виде схемы SLM (опция), где каждое событие отображается в виде блока.

SmartOTDR E126A поистине является удобным, компактным решением, пригодным для полевых работ.

Особенности VIAVI SmartOTDR E126A

  • Встроенный источник излучения через OTDR порт;
  • Опции измерителя мощности, оптического микроскопа;
  • Опция SLM;
  • Обновление ПО в полевых условиях;
  • Автоматизация тестирования с объективными результатами “годен/не годен”;
  • Оптимизация для тестирования PON через разветвитель 1х128;
  • Удаленное управление;
  • Поддержка 3G/4G по USB, Bluetooth/WiFi (опции);

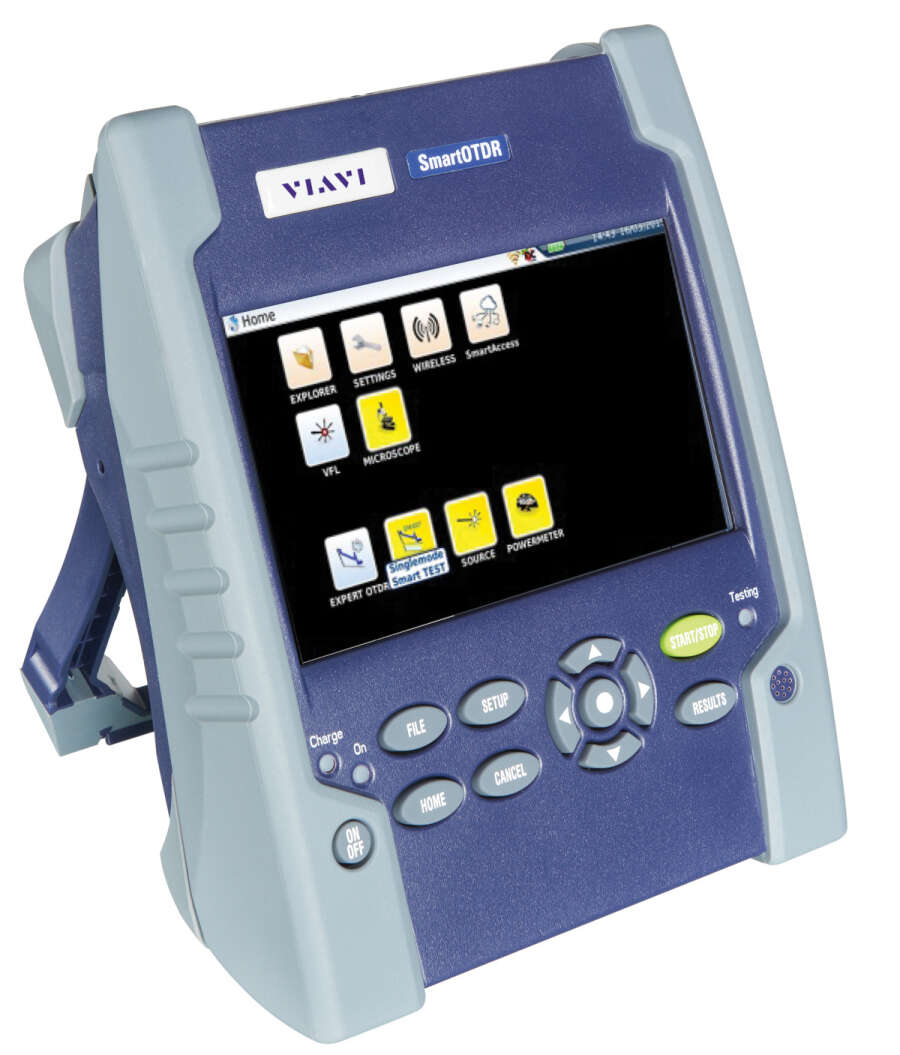

  • Антибликовый сенсорный экран 5-дюймов для работы на улице;
  • Работа от батареи в течение целого дня.

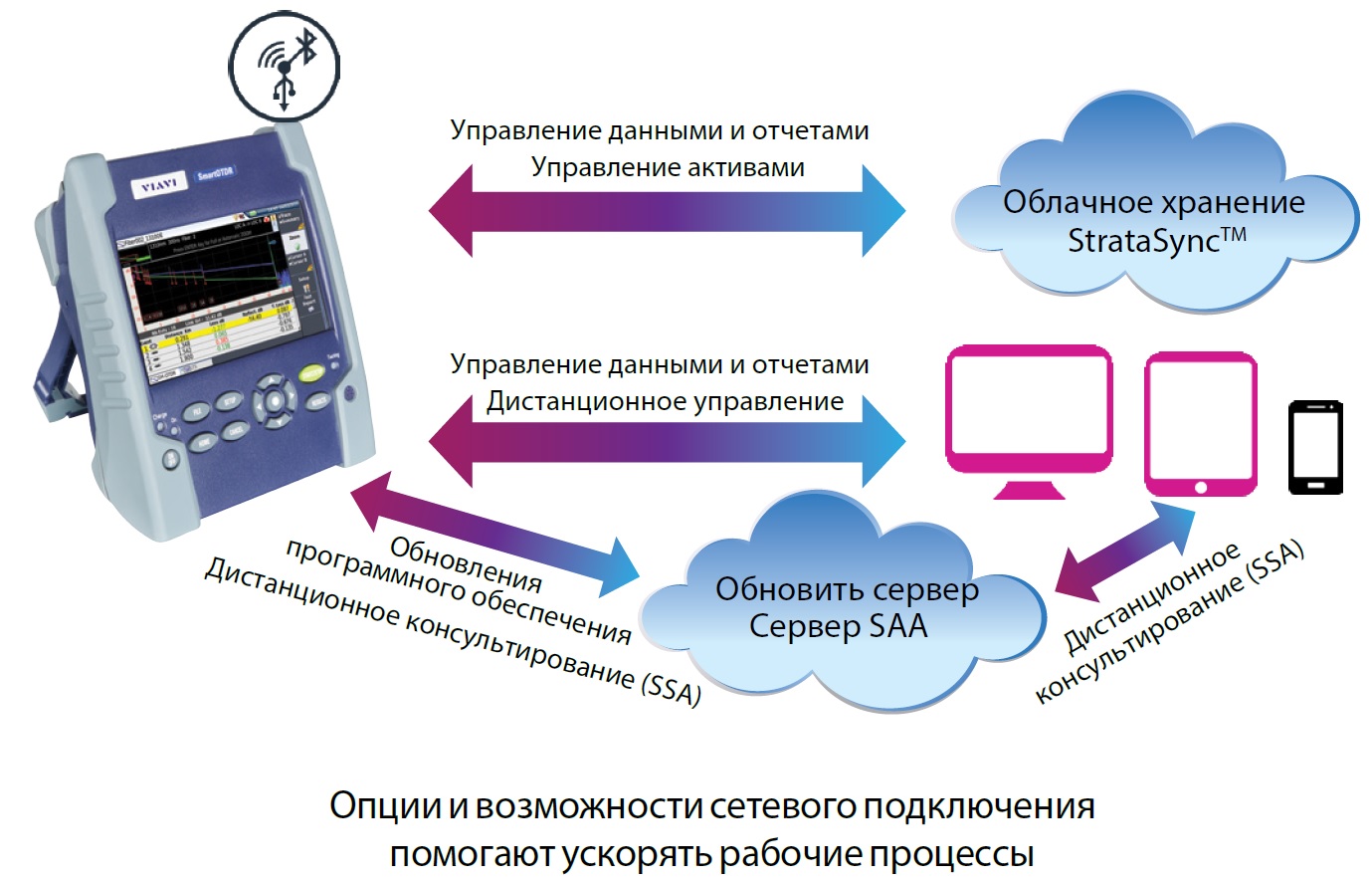

Расширенные возможности подключения к сети (опция SAA)

Несколько вариантов подключения (смартфоны 3G/4G по USB и дополнительно по Bluetooth/WiFi) обеспечивают возможность дистанционного контроля и передачи данных/заданий и обмена данными с планшетами, смартфонами и компьютерами. SmartOTDR позволяет оперативно решать проблемы в режиме реального времени, а опция SmartAccess Anywhere (SAA) открывает подключение к облачному сервису, помогая техническому специалисту получать дистанционный доступ к инструменту и управлять им. Решение SmartOTDR совместимо с большим количеством облачных серверов (поставщики услуг WebDAV), что позволяет мгновенно обмениваться отчетами об измерениях с помощью функции создания отчетов в формате .pdf — FastReport.

В комплект поставки SmartOTDR входит годовая пробная подписка на облачный сервис StrataSync™ для управления активами, настройками и данными о тестировании, а также для обновления и актуализации программного обеспечения.

Комплект поставки VIAVI SmartOTDR E126A

  • Оптический рефлектометр;
  • Инструкция по эксплуатации;
  • AC/DC адаптер/зарядное устройство;
  • Стилус;
  • USB кабель;
  • Аккумулятор;
  • SC/PC оптический коннектор;

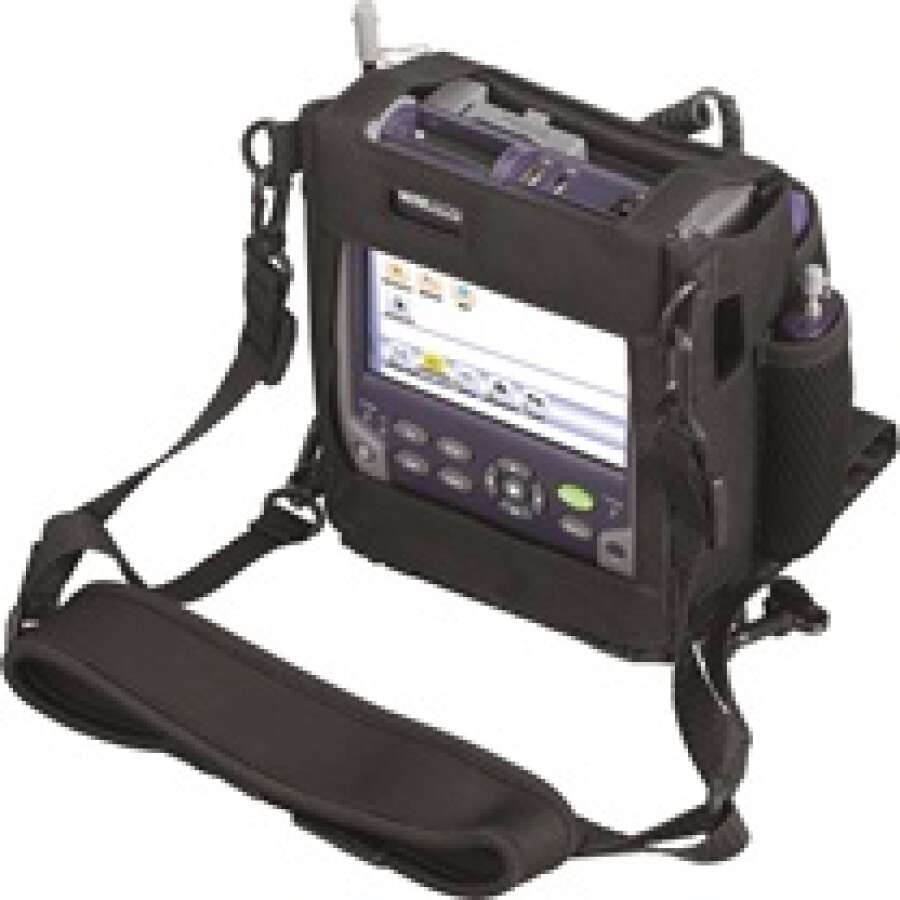

  • Чехол "Свободные руки".

Технические характеристики VIAVI SmartOTDR E126A-PC

OTDR измерения

Центральная длина волны *1 1310/1550 нм ±20 нм
Динамический диапазон RMS *2 37/35 дБ
Ширина импульса 5 нс до 20 мкс
Мертвая зона по событиям *3 1,35 м
Мертвая зона по затуханию *4 4 м
Класс лазерной безопасности (21 CFR) Класс 1
Количество точек данных До 256 000 точек данных
Диапазон отображения От 0,1 км до 260 км
Разрешение выборки 4 см
Точность определения расстояния (±1 м) ± (разрешение выборки) ±(1,10–5 x расстояние), исключая отклонения группового показателя
Разрешение определения затухания 0,001 дБ
Линейность определения затухания ±0,04 дБ/дБ

Источник излучения через OTDR порт

Уровень выходной мощности *5 –3,5 дБм
Стабильность (8 ч) *6 ±0,05 дБ

Измеритель мощности через OTDR порт (опция JD-E10PM)

Режим работы 270, 330, 1 к, 2 к Гц и TWINTest
Диапазон уровней мощности От 0 до –55 дБм
Калиброванные длины волн 1310, 1490, 1550, 1625 и 1650 нм
Точность измерения *7 ±0,5 дБ

Общие параметры

Дисплей 5-дюймовый емкостный цветной сенсорный дисплей (12,5 см)
Разрешение дисплея 800 x 480 W VGA

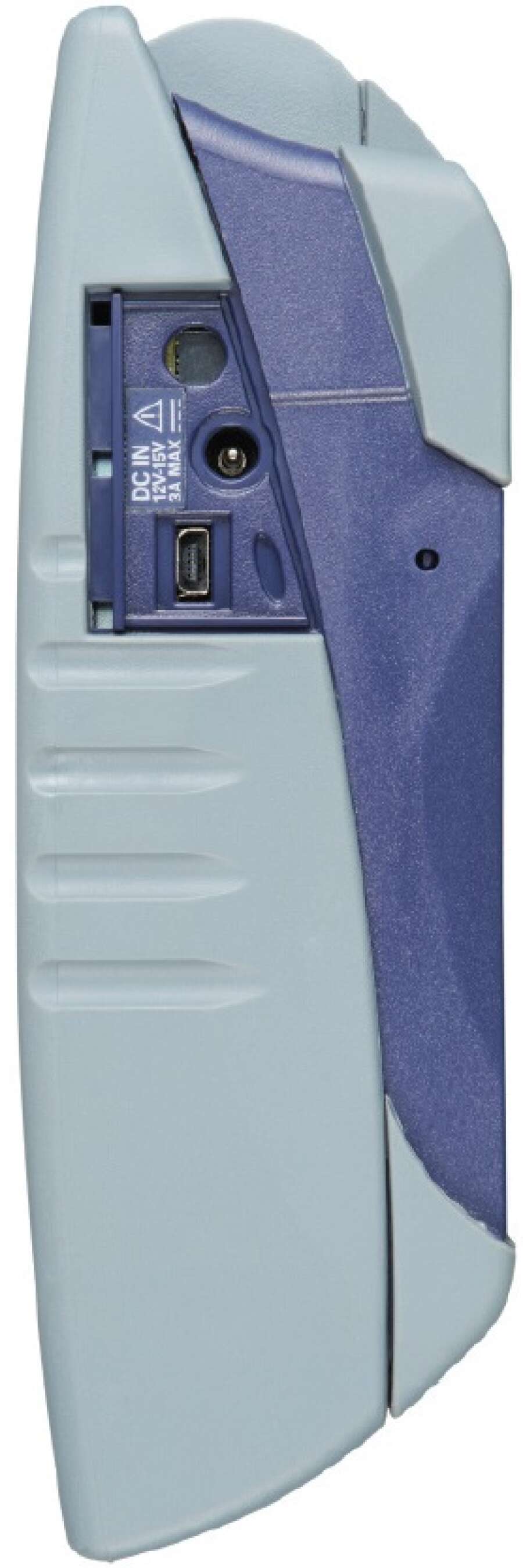

Интерфейсы 2 порта USB 2.0, 1 порт мини-USB 2.0, встроенные Bluetooth и WiFi (опционально, также доступны во внешнем исполнении)
Память 10 000 рефлектограмм
Аккумулятор Литий-полимерный аккумулятор, до 20 часов работы *8
Питание От сети 220в через AC/DC адаптер (вх. напряжение 100-250 В переменного тока, 50-60 Гц);  2,5 A макс, выходное напряжение 12 В постоянного тока, 25 Вт
Электрическая безопасность Совместимо с EN60950
Размер (ВxШxГ) 175 x 138 x 57 мм
Вес (с аккумулятором) 0,9 кг
Температура эксплуатации и хранения от –20 до +50 °C / от –20 до +60 °C
Влажность (без образования конденсата) 95%

1. Температура лазера 25 °C и измерения при 10 мкс.

2. Однонаправленные различия между экстраполированным уровнем обратного рассеяния в начале волокна и среднеквадратичным значением уровня шума (соотношение сигнал/шум = 1), после 3 минут стандартного использования с максимальной длительностью импульса.

3. Измерение при ±1,5 дБ ниже пикового значения ненасыщенного отражающего события с самой малой длительностью импульса.

4. Измерение при ±0,5 дБ от линейной регрессии с использованием отражения FC/UPC-типа и самой малой длительности импульса.

5. ±1 дБ.

6. После стабилизации источника света время разогрева – 20 минут.

7. При настроенной длине волны и –30 дБм.

8. По Telcordia GR-196-CORE.

Опции VIAVI SmartOTDR 126A

JD-E10PM Опция измерителя оптической мощности через один порт с OTDR
JD-MP-60A MP-60 USB-измеритель оптической мощности с UPP-адаптерами на 2,5 и 1,25 мм
JD-MP-80A MP-80 высокопроизводительный USB-измеритель оптической мощности с UPP-адаптерами на 2,5 и 1,25 мм

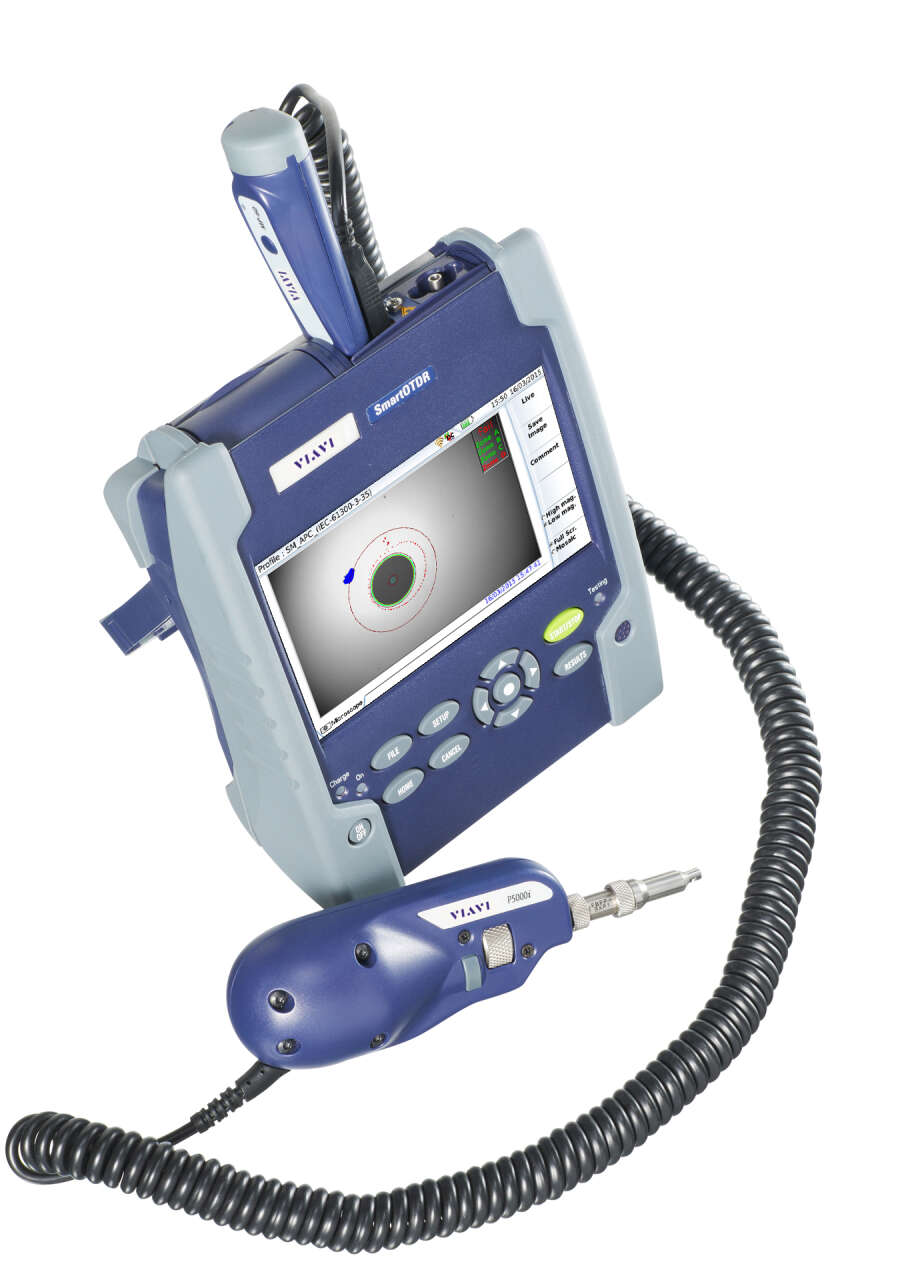

JD-ESDFSCOPE5KI Цифровой микроскоп P5000i с 7 насадками
JD-E60EWIFI Внешний аппаратный USB-ключ Wi-Fi
JD-E60EBLUE Внешний аппаратный USB-ключ Bluetooth
JD-ESMARTFTTA-100 Опция FTTA-SLM построения схемы линии для FTTA сетей
JD-ESMARTFTTH-100 Опция FTTH-SLM построения схемы линии для FTTH сетей
JD-ESMARTLINK-100 Опция SLM построения схемы линии
JD-ESMARTCABL-100 Опция CABLE-SLM построения схемы линий для кабельных сетей
JD-SAA-100-L2 Опция SmartAccess Anywhere (SAA)



Аксессуары VIAVI SmartOTDR 100A

JD-EUSCADS-Promo Универсальный SC-адаптер
JD-E10LIPO-Promo Литий-полимерный аккумулятор
JD-E10GLOVE-Promo Мягкая переносная сумка с ремнем через шею
JD-EHVT-STYLUS Стилус для емкостного сенсорного экрана
JD-E40SCASE1 Большая мягкая переносная сумка
JD-E40LIGHTER Адаптер для прикуривателя на 12 В
JD-EINDIADPLUG Адаптер шнура питания Евро/США–Индия, тип D
Дополнительные материалы
Техническое описание VIAVI SmartOTDR
