Тестер WireXpert 500-MMEF - для сертификации оптического волокна, Многомод 850/1300 нм (Encircled Flux)

Артикул: WX-500-MMEF

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Softing WireXpert 500 MMEF - тестер для сертификации многомодового оптического волокна 850/1300 нм. на соответствие стандарту Tier 1, TIA 568 C.3, IEC 14763-3, IEC 61280-4-1.

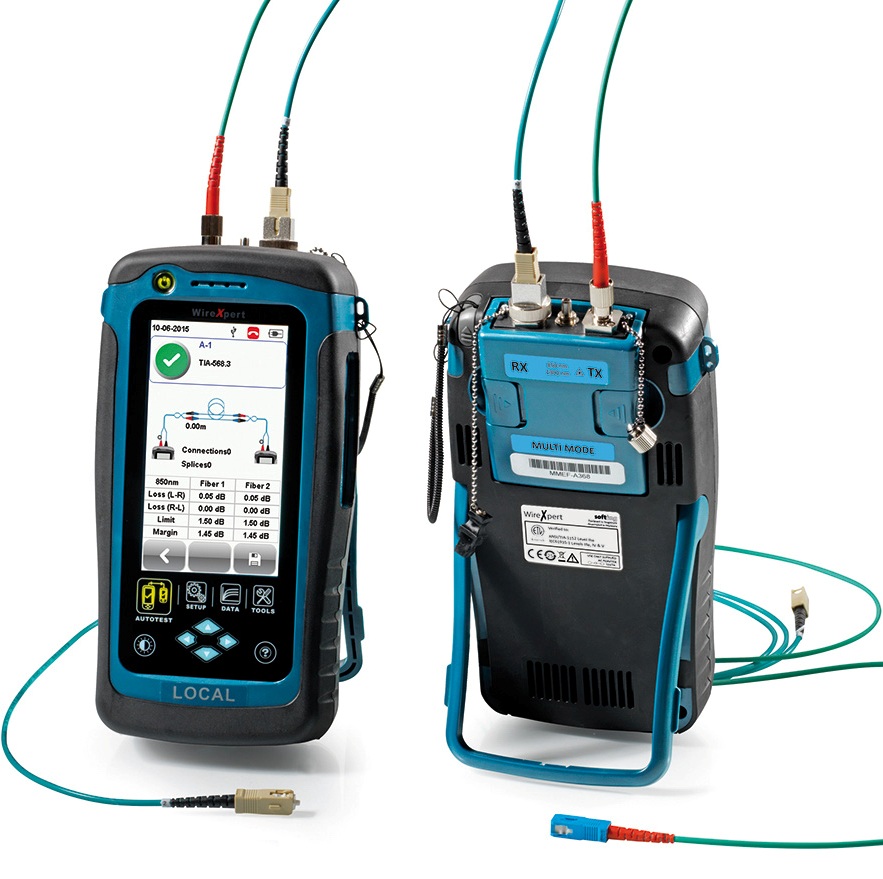

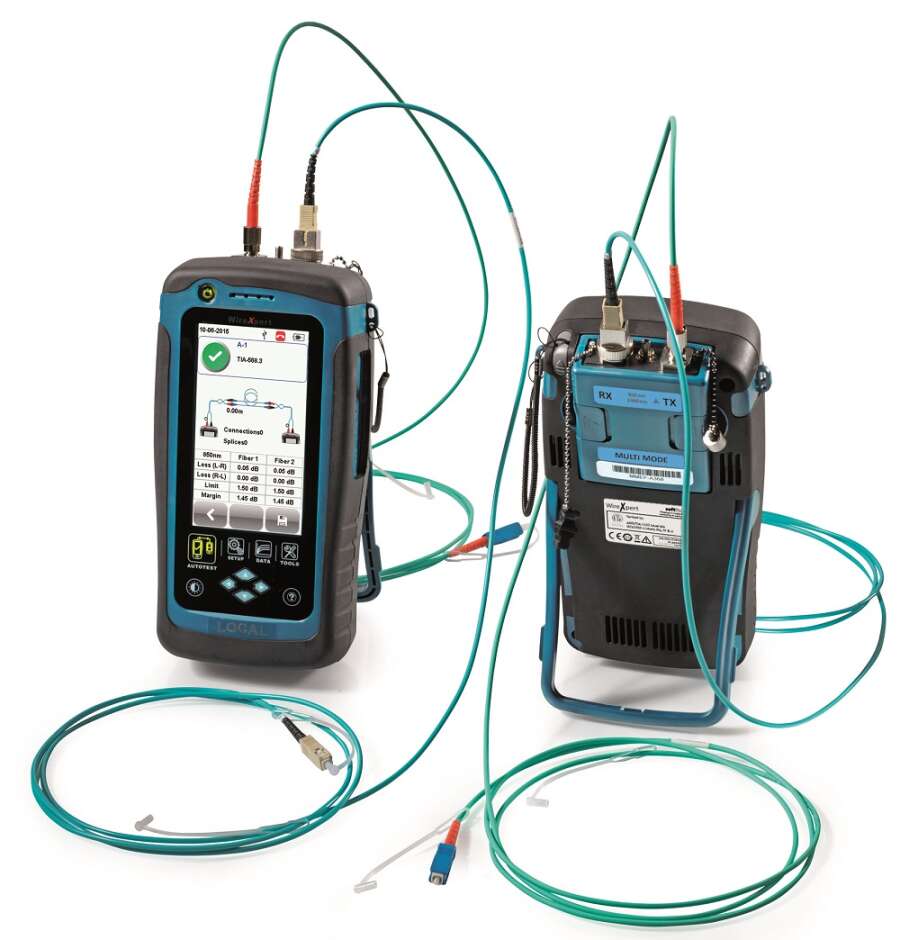

Тестер состоит из основного и удаленного блоков с большими сенсорными экранами, двух модулей для тестирования оптики на длинах волн 850/1310 нм (Encircled Flux) и эталонных патчкордов с низким уровнем вносимых потерь и отражений. Прибор выполняет двустороннее измерение затухания по двум волокнам сразу и определяет длину линии. Вся работа выполняется автоматически, от пользователя требуется только выбрать параметры тестирования, и сохранить протокол по завершению процесса.

Комплект для сертификации оптики Softing WX-500-MMEF:

  1. Основной блок WireXpert 500 (MMEF)
  2. Удаленный блок WireXpert 500 (MMEF)

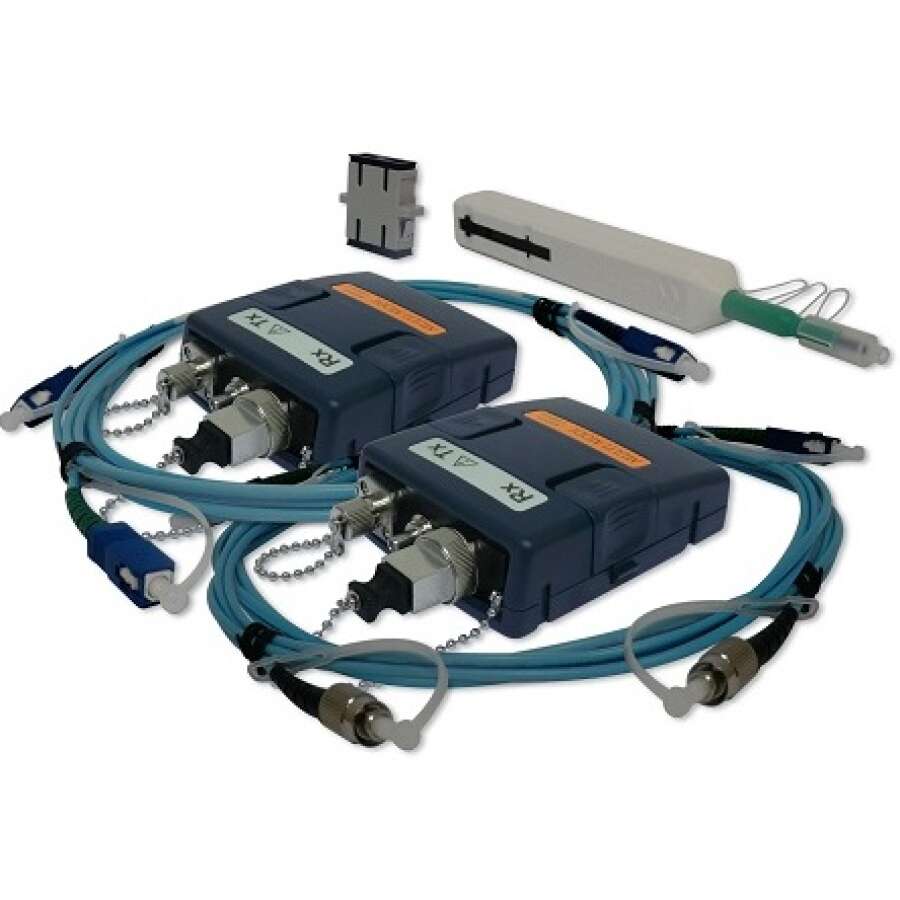

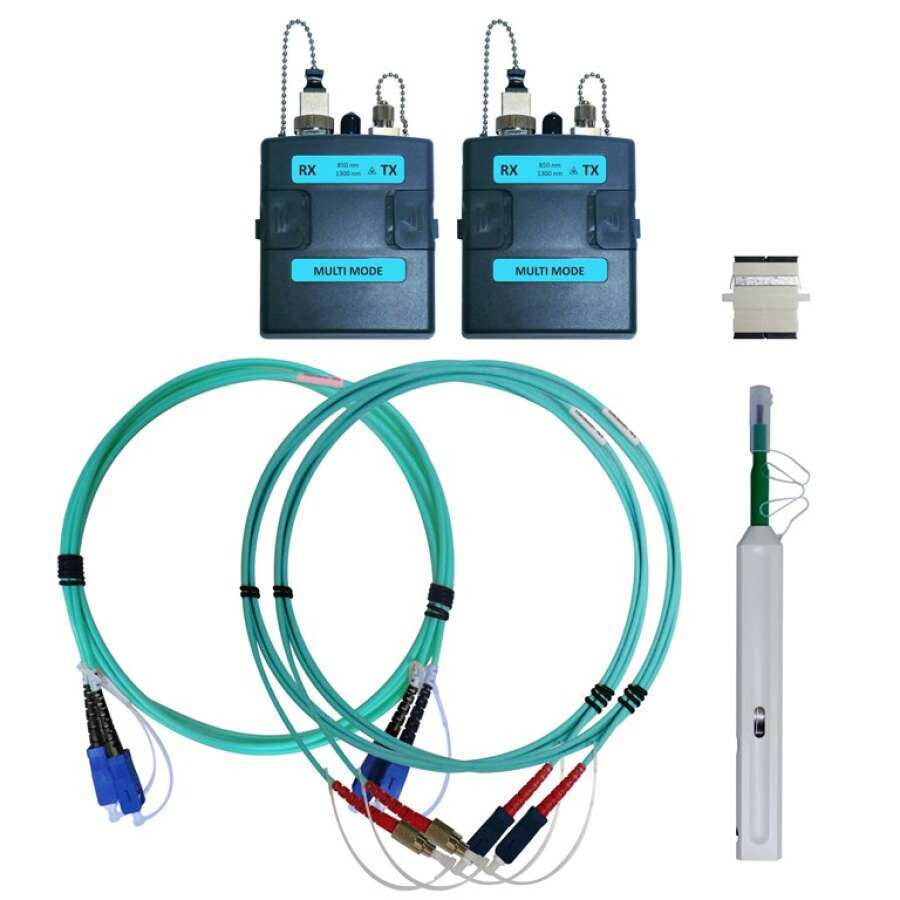

  3. Набор адаптеров для сертификации оптических линий MM 850/1300 нм (PS-WX_AD_EF_MM2)
  4. Эталонные модально прозрачные оптические тестовые шнуры MM, FC-SC – 2 шт
  5. Патчкорды оптические MM, SC-SC – 2 шт
  6. Устройство для чистки коннекторов
  7. Аккумуляторные батареи Li-ion – 2 шт
  8. Стилус – 2 шт
  9. Защитные крышки на экран – 2 шт
  10. Гарнитуры - 2 шт
  11. Зарядные устройства AC - 2 шт
  12. Шнуры питания – 2 шт
  13. Сертификат заводской калибровки
  14. USB накопитель с инструкцией и Программным Обеспечением
  15. Сумка для транспортировки

Характеристики WireXpert 500-MMEF:

Измеритель мощности:

Коннектор: SC (опционально доступна установка LC и ST)
Тип детектора: InGaAs
Длина волны: 850нм, 1300нм
Диапазон измеряемых мощностей: -15 дБм to -60 дБм для 850нм, -15 дБм до -70 дБм для 1300нм
Стабильность:

Источник излучения:

Спецификация: MMEF
Коннектор: FC (опционально доступна установка LC и ST)

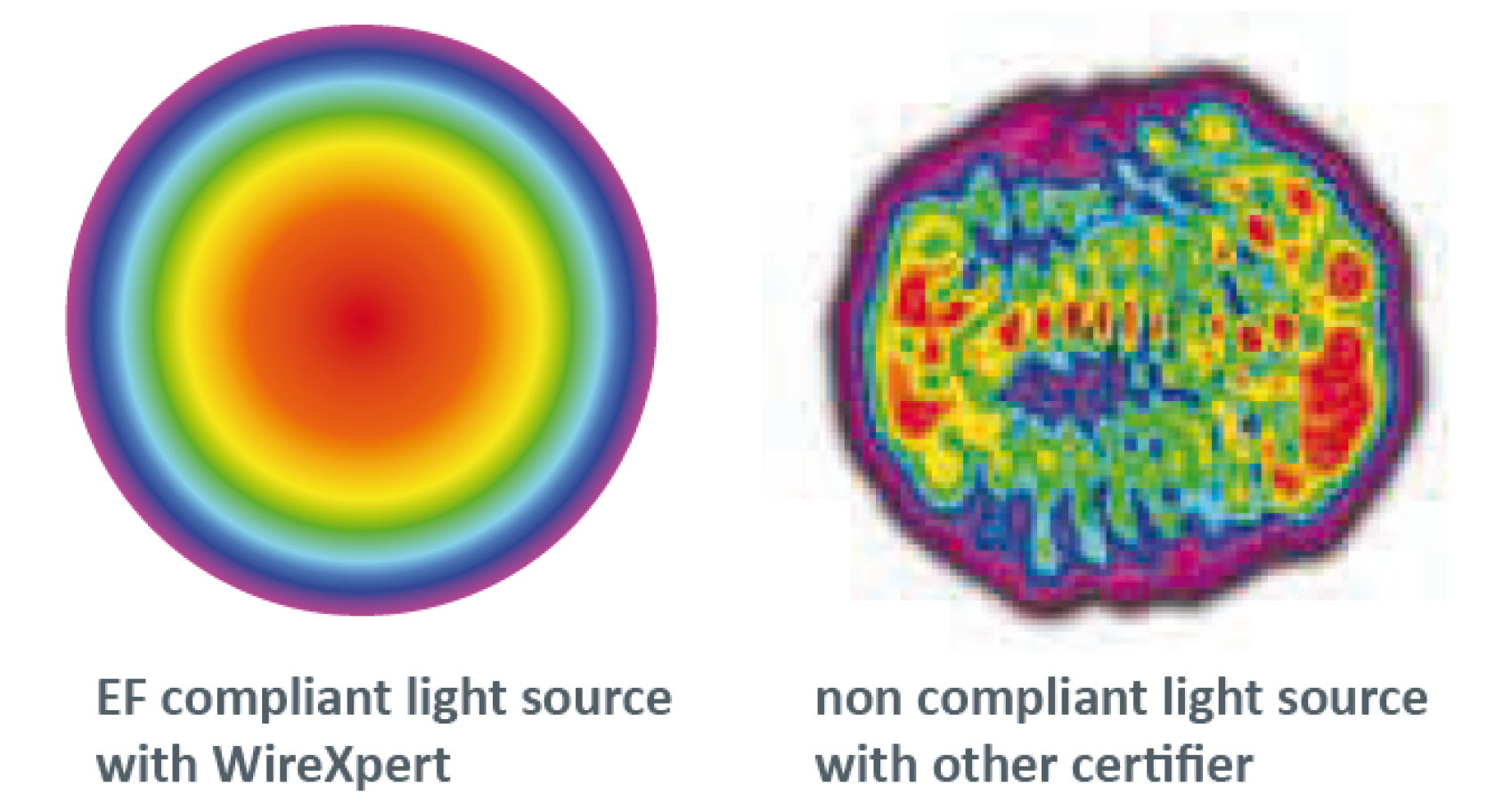

Состояние запуска: Encircled Flux совместимость согласно IEC 612480-4-1
Типы тестируемого волокна: многомод 50/125 мкм и 62.5/125 мкм
Длина волны источника излучения: 850/1300нм
Точность измерения длины: ±1.5м
Мощность излучения (номинальная): > -20 дБм для 850нм, 1300нм
Стабильность излучения: ±0.02 дБ после 3 минут прогрева

Визуальный локатор повреждений (VFL)

Выходная мощность: >-4 дБм, Режимы: Постоянное свечение, мигание
Длина волны: 650 нм
Тип коннектора: универсальный 2.5мм
Безопасность лазера: Class II



Сравнение адаптеров для сертификации оптики

Тип волокна Single Mode (SM) Encircled Flux MM
Код для заказа адаптеров PS-WX_AD_SM2 PS-WX_AD_EF_MM2
Длина волны 1310нм, 1550нм 850нм, 1300нм
Тип коннектора

SC
LC (опция)

SC-SC + FC-SC
LC-SC + FC-SC (опция)

Стандарты тестирования

TIA 568 C.3
IEC 14763-3

TIA 568 C.3
IEC 14763-3
IEC 61280-4-1

Параметры тестирования
Потери 0 – 31 дБ, ±0.2дБ 0 – 24 дБ, ±0.2 дБ
Длина 0 – 20 000м, ±1.5м 0 – 2000м, ±1.5м
Выходная мощность -5 до -9 дБм -16 до -20 дБм
Чувствительность приемника -40 дБм -40 дБм
Визуальный локатор повреждений нет 650нм
Мощность нет 0 дБм

Технические характеристики тестера WX-500-MMEF:

Тестирование волокна (Многомод EF)
Адаптеры: WX_AD_EF_MM2

Длины волн 850/1300 нм, Encircled-Flux (EF)
Длительность автотеста 6 секунд для двустороннего тестирования
Тип коннектора FC-SC
Стандарты тестирования TIA 568 C.3, IEC 14763-3, IEC 61280-4-1
Динамический диапазон 12 дБ
Потери от 0 до 24 дБ ±0.2 дБ
Длина линии от 0 до 2000 м ±1.5 м
Выходная мощность: от -16 дБм до -20 дБм
Чувствительность приемника: -40 дБм
Длина волны встроенного локатора повреждений (VFL) 650 нм, мощность 0 дБм

Интерфейсы: Разъем для подключения видеомикроскопа
RJ45 Ethernet разъемU
SB интерфейс
3,5 мм. разъем для подключения гарнитуры
Разъем питания
Защита по напряжению есть (от телефонного напряжения)
Экран 5 дюймовый промышленный сенсорный экран на обоих устройствах
Корпус Корпус из прорезиненного пластика повышенной прочности, выдерживает испытание на падение 1.5 м на твердую поверхность
Источник питания Адаптер переменного тока 100-240V на 12V, 3A
Съемный перезаряжаемый Li-Ion аккумулятор (более 8 часов работы)
Память 2000 протоколов испытаний медного кабеля
Внешний USB накопитель
Габариты 232 x 126 x 87 мм
Вес 1.4 кг / устройство
Поддержка языков tw, cs, en, fi, fr, de, it, ja, ko, pl, pt, ru, es, sv, tr
Рабочая температура от 0 до 40 °C (влажность от 10% до 80%)
Температура хранения от -20 до 60 ° C

PS-WX500-MMEF



Стандартная комплектация:

  1. Основной блок WireXpert 500 (MMEF)
  2. Удаленный блок WireXpert 500 (MMEF)
  3. Адаптеры для сертификации оптических линий ММ 850/1300 нм
  4. Эталонные дуплексные тестовые шнуры SC-SC
  5. Устройство для чистки коннекторов
  6. Аккумуляторные батареи Li-ion – 2 шт
  7. Стилус – 2 шт
  8. Защитные крышки на экран – 2 шт
  9. Гарнитуры - 2 шт
  10. Зарядные устройства AC - 2 шт
  11. Шнуры питания – 2 шт
  12. Сертификат заводской калибровки
  13. USB накопитель с инструкцией и Программным Обеспечением
  14. Сумка для транспортировки
