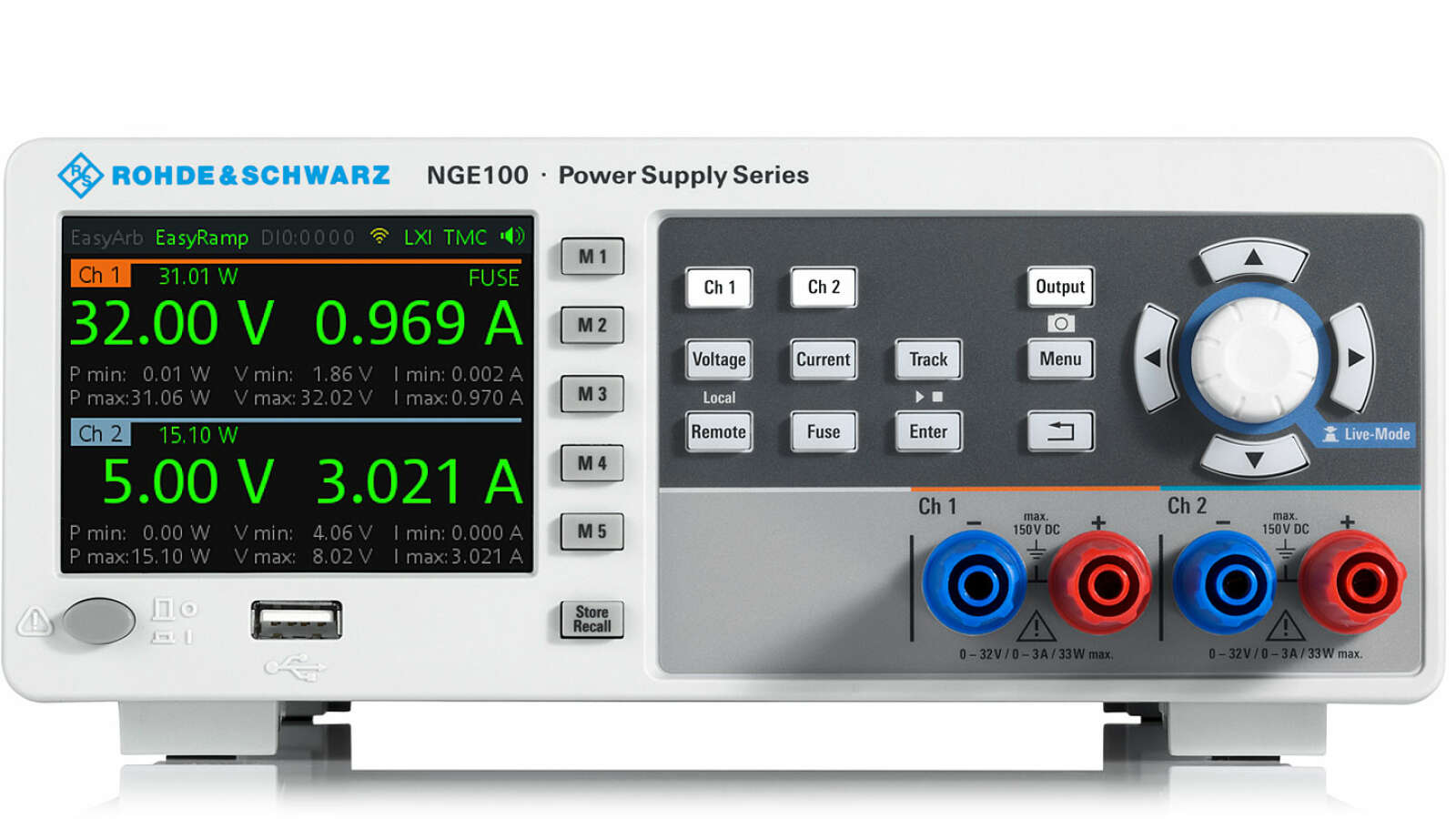

Rohde&Schwarz NGE102B - источник питания, двухканальный,0-32 В / 3 A, максимальная мощность 66 Вт (код модели: 5601.3800.02)

Rohde&Schwarz NGE102B - источник питания, двухканальный,0-32 В / 3 A, максимальная мощность 66 Вт (код модели: 5601.3800.02)
gallery_p1596868_1.jpg gallery_p1596868_3.jpg gallery_p1596868_4.jpg gallery_p1596868_5.jpg gallery_p1596868_6.jpg gallery_p1596868_7.jpg gallery_p1596868_8.jpg gallery_p1596868_9.jpg

Артикул: RS-NGE102B

Товар не поставляется

Производство: ROHDE&SCHWARZ
Запросить аналоги
  • Гарантия: 36 мес.
  • Оперативно подберём оборудование и аналоги
  • Окажем профессиональную техподдержку

Серия источников питания NGE100 состоит из надежных, высокопроизводительных и доступных по цене приборов. Они обеспечивают высокую эффективность в сочетании с низким уровнем пульсаций и набором удобных функций, которые обычно не встречаются в приборах данного класса.



Особенности:

  • Источники питания NGE102B с двумя каналами;
  • Максимальная выходная мощность 66 Вт;
  • Максимальное выходное напряжение 32 В на канал (до 64 В/96 В при последовательном включении);
  • Максимальный выходной ток 3 А на канал (до 6 А/9 А при параллельном включении);
  • Электронный предохранитель (OCP), защита от перенапряжения (OVP), защита от превышения мощности (OPP), защита от превышения температуры (OTP);
  • USB-интерфейс (VCP/TMC), опциональный LAN-интерфейс (LXI), опциональный беспроводной LAN-интерфейс;
  • Опциональный цифровой вход/выход (4-битный).



Комплект поставки Rohde&Schwarz NGE102B:

  • Прибор;
  • Набор кабелей питания
Вы можете купить Rohde&Schwarz NGE102B - источник питания, двухканальный,0-32 В / 3 A, максимальная мощность 66 Вт (код модели: 5601.3800.02) в компании «СвязьКомплект» по выгодной цене. ROHDE&SCHWARZ RS-NGE102B: описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги RS-NGE102B в категории: Радиоизмерительные и лабораторные приборы, Источники питания постоянного тока

Технические характеристики Rohde&Schwarz NGE102B

Параметр Значение
Электрические  данные
Количество выходных каналов   2
Суммарная выходная мощность   66 Вт
Максимальная выходная мощность на канал 33,6 Вт
Выходное напряжение на канал от 0 В до 32 В
Выходной ток на канал от 0 А до 3 А
Нестабильность по сети и нагрузке
Режим постоянного напряжения ± (% от вых. значения + смещение)
Режим постоянного тока ± (% от вых. значения + смещение)
Пульсации  напряжения от 20 Гц до 20 МГц; при V = 16 В, I = Iмакс/2 тип.
тип. размах)
Пульсации тока от 20 Гц до 20 МГц; при V = 16 В, I = Iмакс/2 тип.
Время  восстановления изменение нагрузки от 10 % до 90 % в полосе ± 20 мВ от установленного  напряжения 200 мкс
Погрешность установки (+23 °C –3 °C/+7 °C)
Напряжение ± (% от вых. значения + смещение)
Ток ± (% от вых. значения + смещение)
Обратное считывание (+23 °C –3 °C/+7 °C)
Напряжение ± (% от вых. значения + смещение)
Ток ± (% от вых. значения + смещение)
Разрешение
Напряжение   10 мВ
Ток   1 мА
Максимальное напряжение относительно земли   150 В постоянного тока
Максимальное обратное напряжение   33 В
Максимальное инверсное напряжение   0,4 В
Максимально допустимый ток в случае инверсного напряжения   3 А
Температурный коэффициент (на °C) ± (% от вых. значения + смещение) напряжение: ток:
Выброс выходного напряжения в случае активного канала и отключении сетевого питания
Время обработки команды   ≤ 30 мс
Период программирования (в пределах 1 % конечного значения)
Положительное  изменение  напряжения без нагрузки 10 мс + время обработки команды
полная нагрузка (резистивная) 10 мс + время обработки команды
Отрицательное  изменение  напряжения без нагрузки 500 мс + время обработки команды
полная нагрузка (резистивная) 10 мс + время обработки команды
Защита от перенапряжения   регулируется для каждого канала
Защита от превышения мощности   регулируется для каждого канала
Электронный   предохранитель   регулируется для каждого канала
Время  срабатывания (Iнагр  > Iсраб  × 2)
Время срабатывания для связанных каналов
Задержка срабатывания регулируется для каждого канала от 10 мс до 10 с
(с шагом 10 мс)
Защита от перегрева   да
Счетчик электроэнергии   да
Выходная  линейно-нарастающая  функция  (EasyRamp)   да
Время действия функции EasyRamp   от 10 мс до 10 с
Вход запуска
Минимальный интервал запуска   10 мс
Время срабатывания запуска
Уровень запуска   ТТЛ
направление  перепада   нарастающий, спадающий
Произвольная функция (EasyArb)
Параметр   напряжение, ток, время
Максимальное количество точек   128
Время пребывания   от 10 мс до 600 с
Режим повторения   непрерывный или импульсный режим с числом повторений от 1 до 255
Запуск   вручную или посредством дистанционного управления или через опциональный вход запуска (опция NGE-K103)

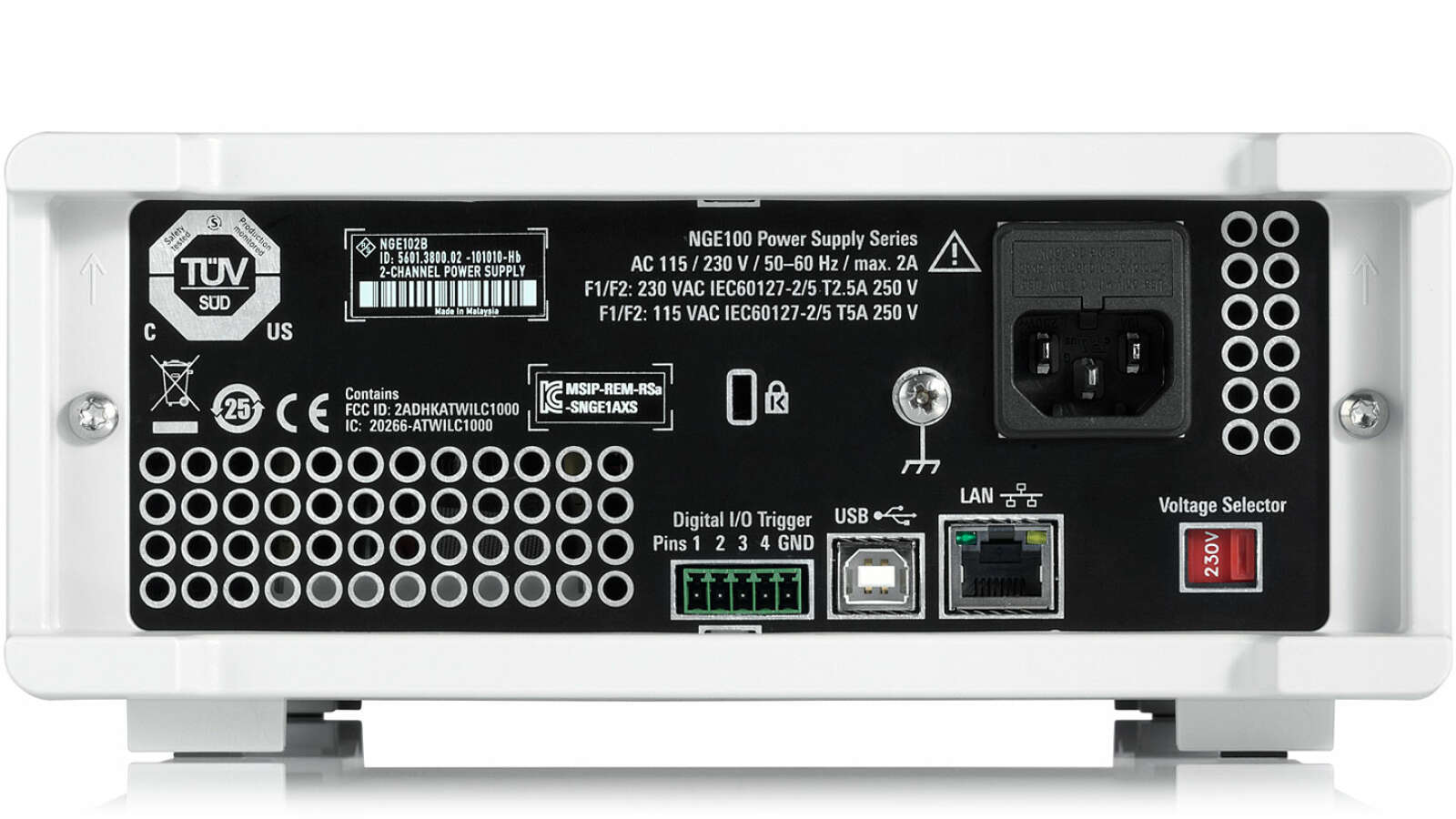

Интерфейсы
Разъемы на передней панели канальные выходы 4 мм винтовые гнезда
Интерфейсы  дистанционного  управления стандартные USB-TMC, USB-CDC (виртуальный COM)
опциональный LAN (LXI)
(опция NGE-K101)
опциональный беспроводной  LAN (опция NGE-K102)
Интерфейс запуска и управления опциональный цифровые  входы/выходы (опция NGE-K103)
Общие данные
Номинальное напряжение сети питания переменного тока 15/230 В (±10 %) 50/60 Гц
Потребляемая  мощность максимальная входная мощность 180 Вт
Сетевые  предохранители 115 В перем. тока IEC 60127-2/5 T 5 А 250 В
230 В перем. тока IEC 60127-2/5 T 2,5 А 250 В
Температура Диапазон рабочих температур от 0 °C до +40 °C
Диапазон температур хранения от –20 °C до +70 °C
Относительная  влажность без конденсации от 5 % до 80 %
Дисплей   3,5", QVGA
Возможность монтажа в стойку ½ 19" опция HZC95
Габариты (Ш х В х Г), мм   222 × 88 × 280
Масса, кг   4,4

Опции и аксессуары Rohde&Schwarz NGE102

Артикул

Наименование

Код

Базовый блок

NGE102B

Двухканальный  источник  питания

 5601.3800.02

NGE103B

Трехканальный  источник  питания

5601.3800.03

Программные опции

NGE-K101

Дистанционное управление через Ethernet-интерфейс

5601.2204.03

NGE-K102

Беспроводное дистанционное управление

5601.2210.03

NGE-K103

Цифровые входы/выходы запуска

5601.2227.03

Дополнительное оборудование

HZC95

19” стоечный адаптер, 2 HU

5800.2054.02
Скачать инструкцию
Руководство по эксплуатации. Источники питания NGE100
Дополнительные материалы
Брошюра. Источники питания серии NGE100B Сравнение источников питания серии NGE100B и Keysight E3631A (англ.)
