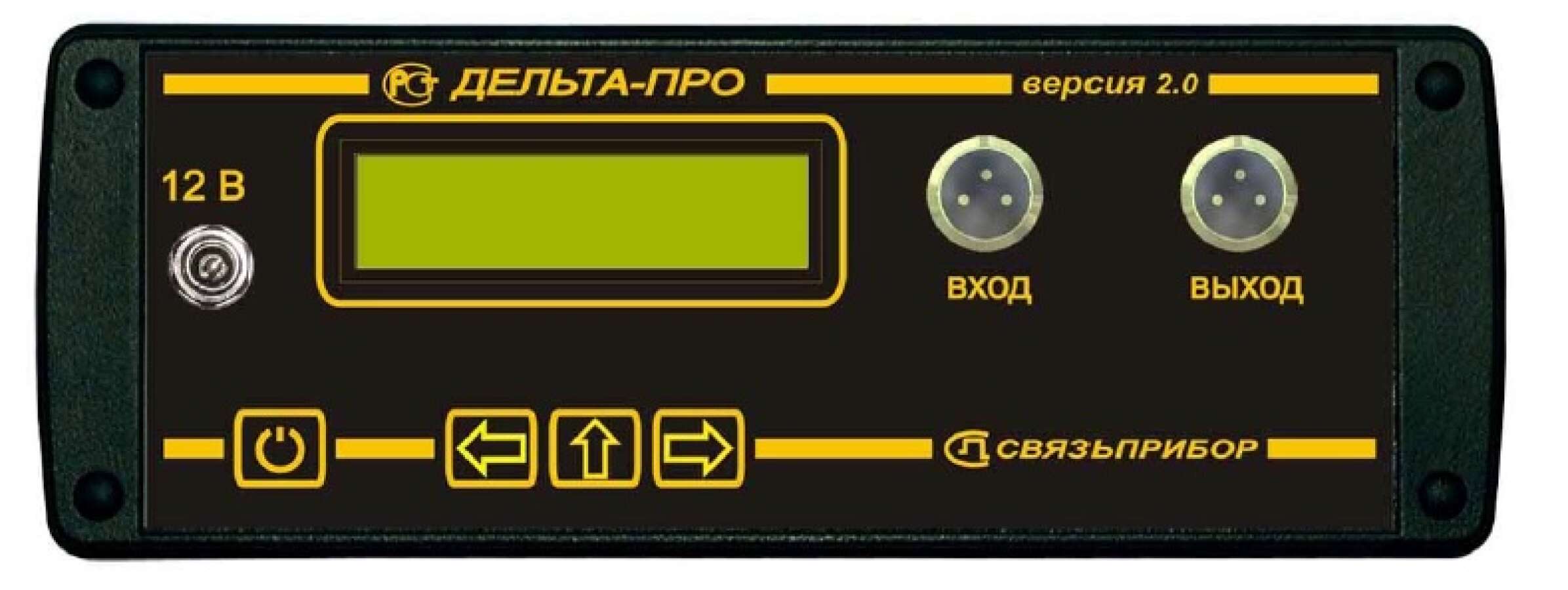

Дельта-ПРО 2.0 - кабельный прибор

Измеритель переходного затухания Дельта-ПРО 2.0 предназначен для измерения и допускового контроля переходного затухания между цепями линий передачи местных первичных телефонных сетей и низкочастотных линий передачи внутризоновых и магистральных первичных сетей на частотах 800 и 1020 Гц.


Дельта-ПРО 2.0 предназначен для:

• измерения уровня переходного затухания на ближнем конце в диапазоне от 0 до -100 дБ;
• отбора пар по заданному уровню переходного затухания.

Измеритель параметров кабельных линий Дельта-ПРО 2.0 функционально состоит из генератора, приемника и комплекта соединительных шнуров.

Генератор формирует на нагрузке 600±30 Ом измерительный сигнал со следующими параметрами:

• форма сигнала синусоидальная;
• частота 800±1%, 1020±1% Гц или 1200±1% Гц;
• уровень сигнала на выходе прибора (на нагрузке 600 Ом): 1,55В±10%;
• выходное сопротивление генератора составляет 600±30 Ом.

Приемник работает в избирательном режиме с опорными значениями частот 800, 1020 или 1200 Гц и обеспечивает следующие технические характеристики*:

• диапазон измеряемых уровней от -100 до 0 дБ;
• вход приемника симметричный, коэффициент подавления синфазной помехи составляет не менее 75 дБ;
• входное сопротивление 600±30 Ом;
• погрешность измерения:
  • в диапазоне –70 … 0 дБ не более ±0,2 дБ,
  • в диапазоне –90 … -70 дБ не более ±0,6 дБ,
  • в диапазоне –100 … -90 дБ не более ±3 дБ;
• *параметры обеспечиваются на концах измерительных шнуров длиной 1,5 м.

Питание прибора Дельта-ПРО 2.0 осуществляется от аккумуляторной батареи (12 В, 0,8 А/ч). Прибор выполнен в металлическом ударопрочном корпусе, помещенном в сумку для переноски.

Комплект поставки:

• прибор Дельта-ПРО 2.0 - 1 шт
• сумка для переноски - 1 шт
• комплект проводов - 1 шт
• зарядно-питающее устройство - 1 шт
• аккумуляторная батарея - 1 шт
• руководство по эксплуатации - 1 шт

Условия эксплуатации приборов:

• температура окружающего воздуха от минус 20 до плюс 50°С
• относительная влажность воздуха не более 90% при 30°С
• атмосферное давление от 86 до 106 кПа
