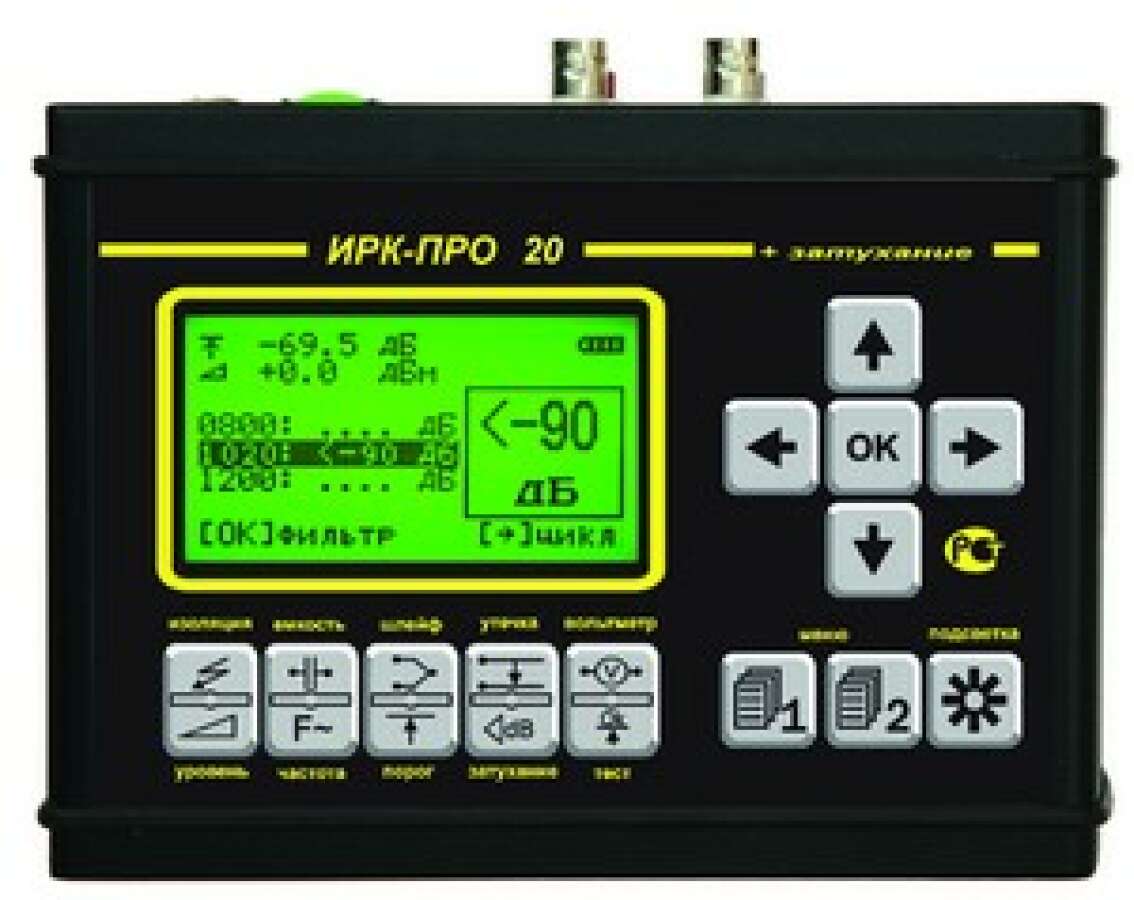

ИРК-ПРО 20 - кабельный прибор с допусковым контролем

Кабельный прибор ИРК-ПРО 20 является измерительным мостом и имеет дополнительную функцию допускового контроля по переходному затуханию на гостовой частоте 1020 Гц.

Кабельный прибор ИРК-ПРО 20 предназначен для:

• определения расстояния до участка с пониженным сопротивлением изоляции кабеля;
• определения места обрыва или перепутывания жил кабеля;
• измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей;
• измерения переходного затухания кабеля.

Основные особенности и функциональные возможности ИРК-ПРО 20

Измерительный мост ИРК-ПРО позволяет проводить:

• измерение сопротивления изоляции
• измерение электрической емкости и расстояния до места разбитости пар
• измерение сопротивления шлейфа и омической асимметрии
• измерение расстояния до повреждения изоляции
• измерение расстояния до места обрыва кабеля
• определение длины кабеля
• измерение напряжения на кабеле

Мост имеет два уровня испытательного напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с импортным оборудованием.
Характеристики моста:

Встроенный измеритель переходного затухания предназначен для определения работоспособности абонентских и соединительных линий связи на участках местной сети или станциях ГТС, путем измерения переходного затухания между парами жил в многожильных кабелях связи, а так же для сдачи-приемки кабеля.
Прибор функционально состоит из генератора и приемника.
Генератор прибора формирует измерительные сигналы для определения уровня переходного затухания между парами на ближнем конце кабельного участка. Измерительные сигналы, формируемые передатчиком, поступают на вход "влияющей" кабельной пары для определения уровня переходных влияний между парами.
На вход приемника, подключаемого к выходу кабельной пары "измеряемой" или "подверженной влиянию", поступает сигнал, определяемый сигналом на выходе передатчика и состоянием объекта измерения.
В состав приемника входит цифровой высокодобротный полосовой фильтр, центральная частота которого совпадает с выходной частотой генератора - 800, 1020 или 1200 Гц. Благодаря этому из всего входного спектра приемник выделяет сигналы только заданной частоты.
Характеристики измерителя переходного затухания:

Встроенная память позволяет хранить характеристики 50 рабочих кабелей, 35 000 пар плановых измерений и 1000 рефлектограмм.

Функция вольтметра служит для контроля напряжения в линии. В этом режиме генератор подает в линию сигнал на частоте около 500 Гц. Генератор применяется также для поиска пар на дальнем конце.

Результаты выводятся в цифровом и графическом виде. На карте кабеля
показывается место неисправности и обозначены муфты.

Функция "Список кабелей" позволяет ускорить процесс измерений. Кабель в списке «помнит» свои параметры.

Связь с компьютером осуществляется с помощью инфракрасного порта (IrDA).

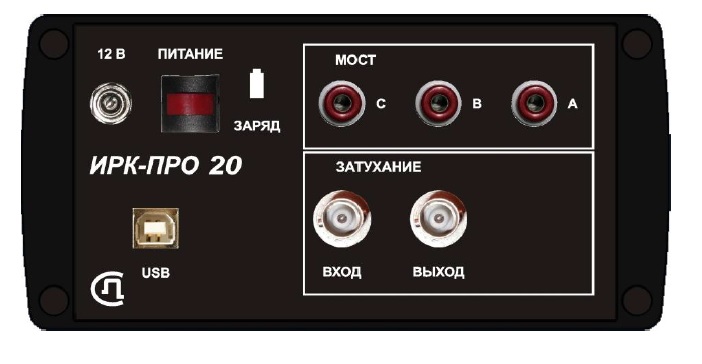

Панель разъемов

«12 В» - разъем для подключения внешнего питания
«ПИТАНИЕ» - кнопка включения (выключения) питания
«ИК-СВЯЗЬ» - окно для обеспечения инфракрасной связи с компьютером
«A», «B», «C» - разъемы для подключения измерительных проводов ИРК-ПРО
«ВХОД» - вход рефлектометра в режиме работы с разделенными входом и выходом
«ВЫХОД» - выход измерителя переходного затухания
Конструкция сумки предусматривает возможность подключения разъемов, не вынимая прибор из сумки.

Питание прибора ИРК-ПРО 20 может осуществляться:

• от аккумуляторных батареек типа АА (NiMh)
• сети переменного тока с напряжением (220±22) В и частотой (50,0±1) Гц через блок питания с выходным напряжением 15В, входящий в комплект поставки.

Потребляемая мощность не более 5 Вт.

• Размеры экрана: 160x80 мм
• Габариты: 130х170х85 мм
• Вес: 1,3 кг

Комплект поставки:

• прибор ИРК-ПРО 20 - 1 шт
• сумка для переноски - 1 шт
• комплект проводов - 1 шт
• сетевой адаптер - 1 шт
• аккумуляторные батарейки (типа АА) - 4 шт
• техническое описание - 1 шт
• паспорт прибора - 1 шт

Условия эксплуатации приборов:

• температура окружающего воздуха от минус 20 до плюс 50°С
• относительная влажность воздуха не более 90% при 30°С
• атмосферное давление от 86 до 106 кПа
