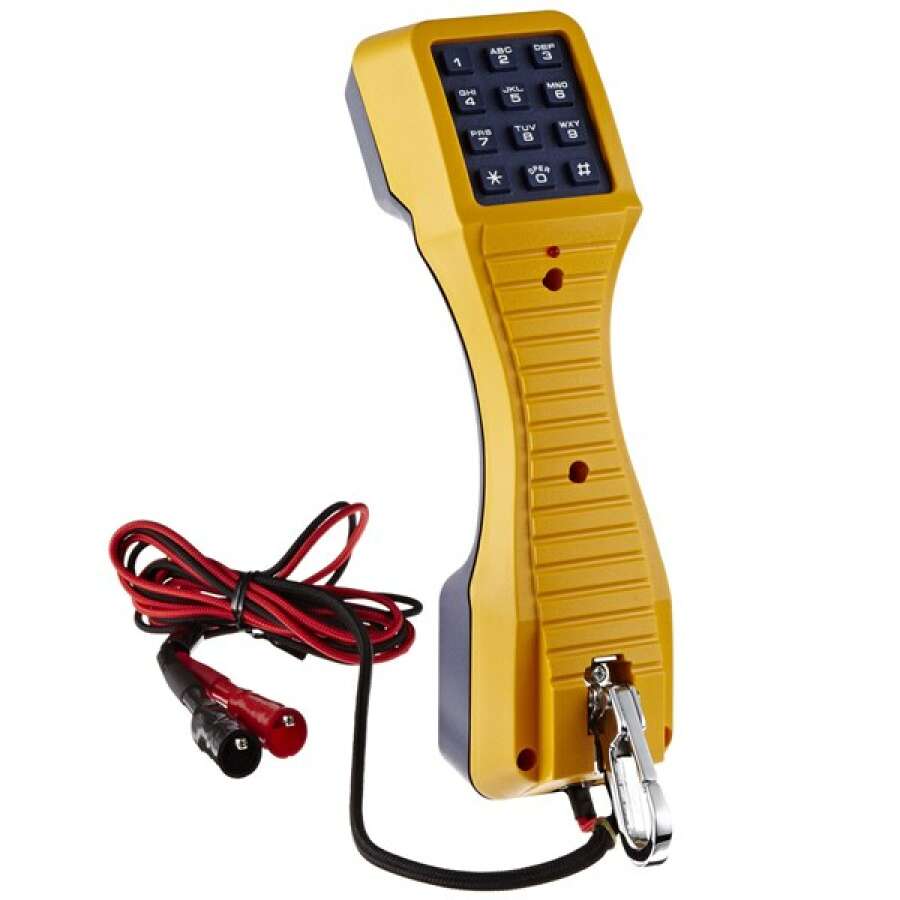

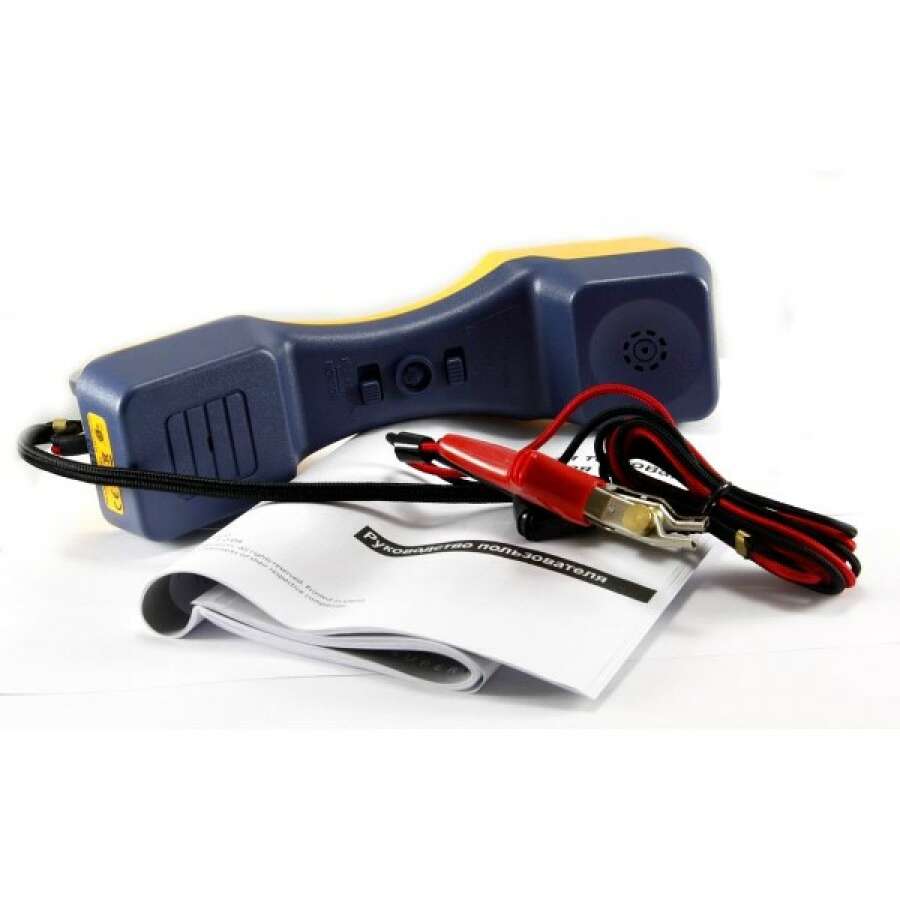

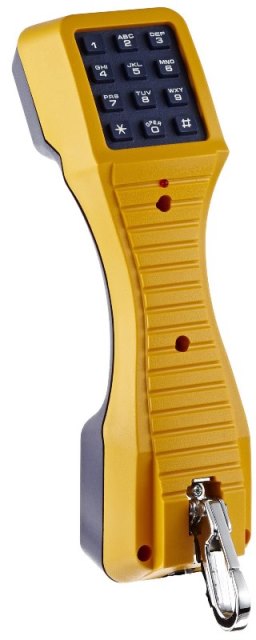

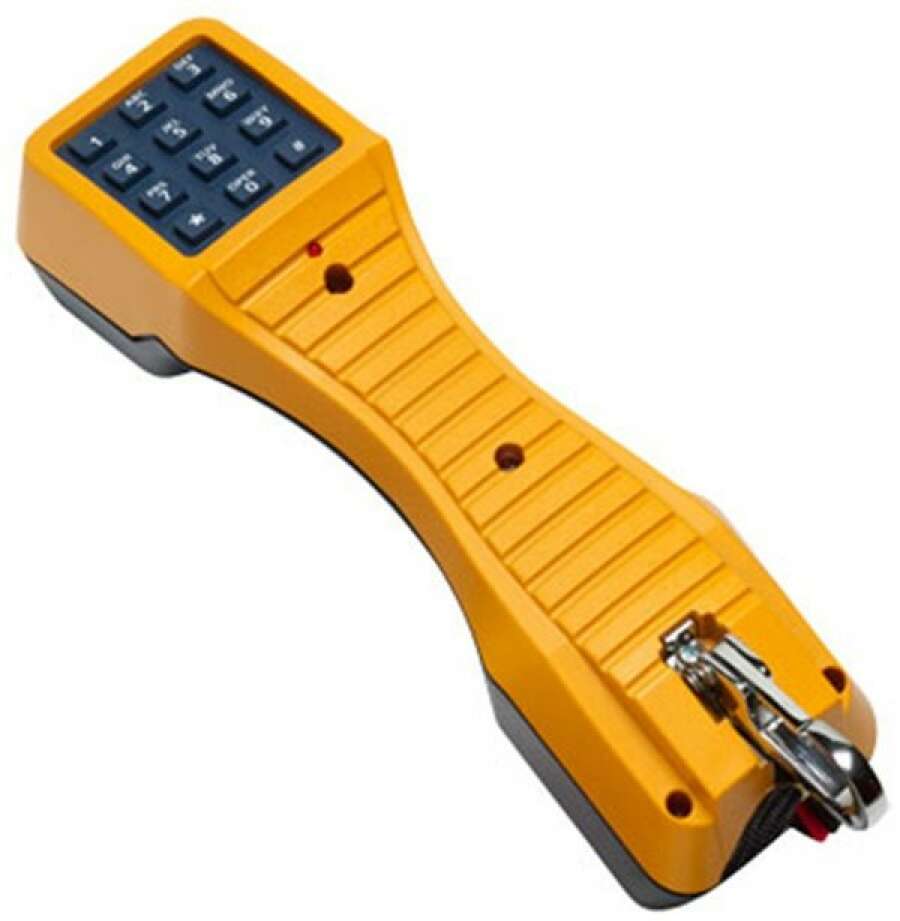

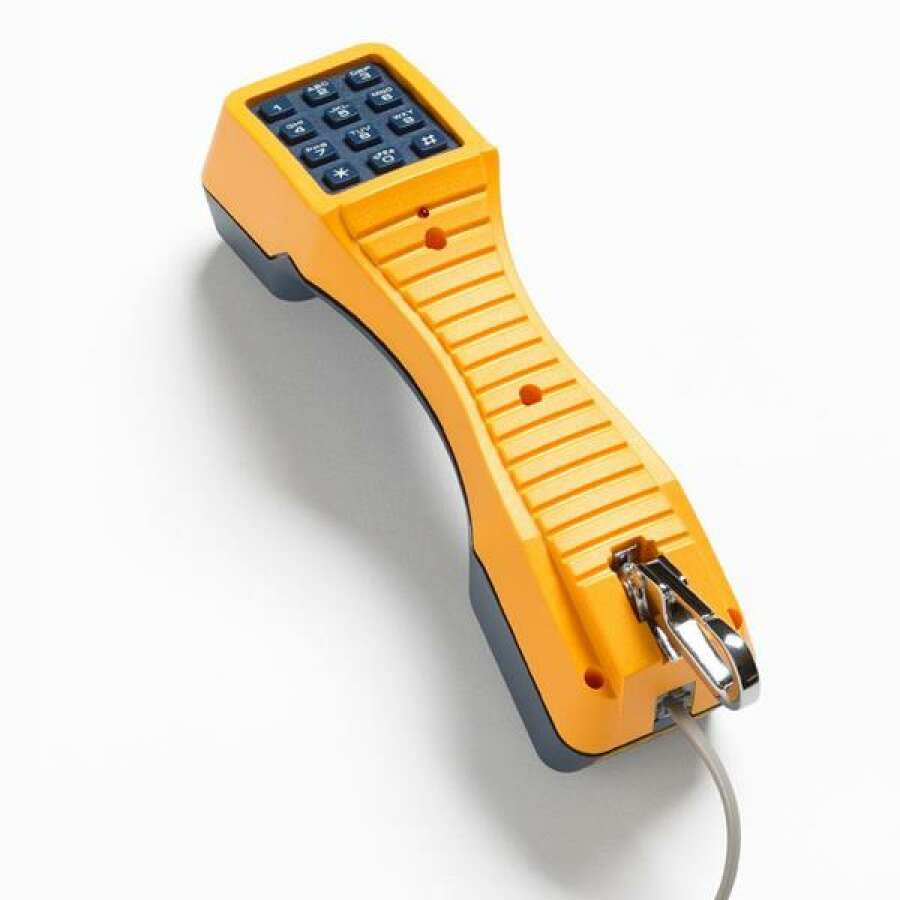

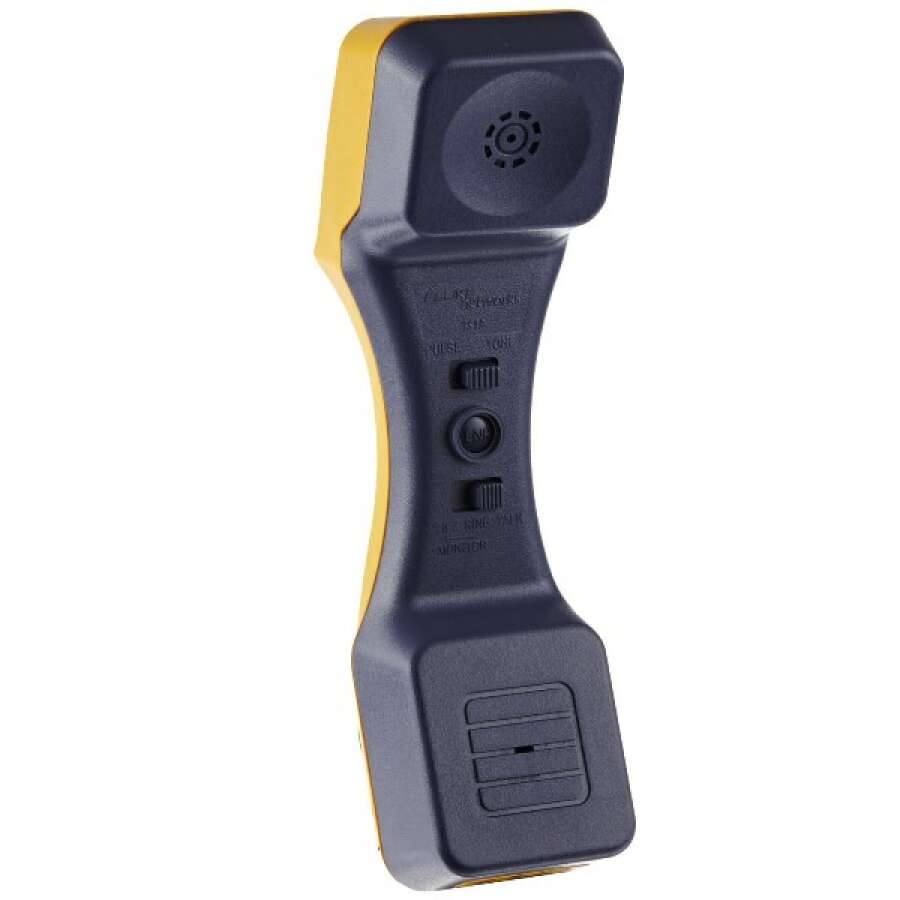

Fluke Networks TS19 - тестовая трубка монтера

Артикул: 3-20-0199

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка
Fluke Networks TS19 - тестовая трубка монтера с минимальным функционалом по доступной цене. Она специально разработана для штатных технических специалистов. Высокоомное подключение предотвращает нарушения связи при подключении к линии в режиме мониторинга. Модель 19800009 оснащена тестовыми шнурами с игольчатой площадкой для прокалывания изоляции.


Особенности Fluke Networks TS19:

  • Звуковой сигнал при вызове
  • Высокоомное подключение «монитор»
  • Индикация полярности линии
  • Тональный и импульсный режим
  • Повтор последнего номера



Сравнительная таблица тестовых трубок Fluke Networks:

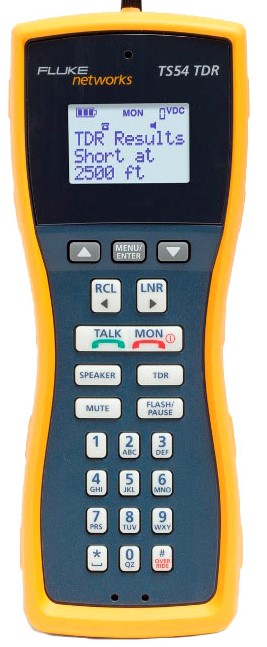

TS54 TDR

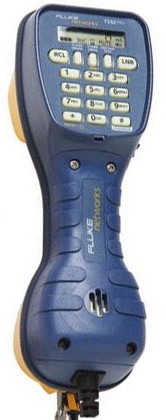

TS52 PRO

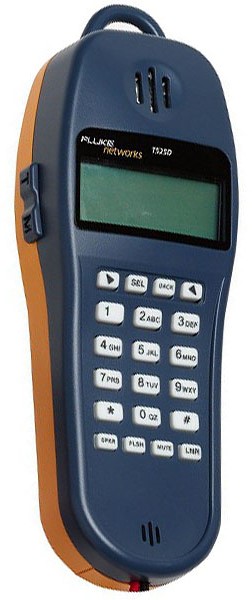

TS25D
TS22A

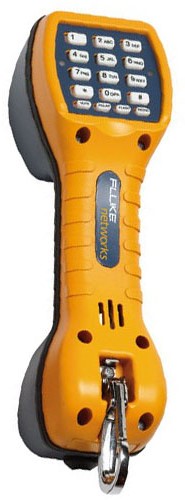

TS30
TS19


Основные функции

Звуковой сигнал при вызове
+
+
+
+
+
+
Высокоомное подключение «монитор»
+
+
+
+
+
+
Индикация полярности линии
+
+
+
+
+
+
Тональный и импульсный режим
+
+
+
+
+
+
Повтор последнего номера
+
+
+
+
+
+
Сохранение номеров в памяти
+
+
+
+



Дополнительные функции

Обнаружение обрывов, КЗ, (TDR)
+





LCD экран с подсветкой
+
+
+



Определение номера абонента
+
+
+



Кнопка Mute
+
+
+
+
+

Кнопка паузы
+
+
+
+


Батареи для питания динамика
+
+
+
+


Громкоговоритель (односторонний)
+
+
+
+


Спикерфон (двухсторонняя связь)
+
+

+


Разъем для гарнитуры
+

+



Соответствует Bellcore
+
+

+
+

Защитная блокировка данных
+
+
+



Подавление блокировки данных
+
+
+



Технология фильтрации DSL/POTS
+
+
+



Измерение/индикация напряжения
+
+
+



Измерение/индикация тока
+
+
+



Измерение частоты






Блокировка и преодоление высокого импеданса (DataSafe Pro)
+
+
+



Декодирование цифр DTMF
+
+
+



Тональный генератор
+

+



Подача разговорного напряжения


+




Защитные функции

Защита от повышенного напряжения
+
+
+
+
+

Защита от повышенного тока
+
+
+
+
+

Ударопрочность
+
+

+
+

Защита от дождя
+
+

+
+

Водонепроницаемость (MIL-STD-810E)
+
+





Технические характеристики Fluke Networks TS19:



Электрическая часть

Предел линии
Максимум 2,4 кОм на 48 В постоянного тока (номинально 15 мА тока в контуре минимум)
Сопротивление постоянному току (в режиме разговора)
150 Ом типично при 80 мА тока
Сопротивление переменного тока (Режим мониторинга)
Низкий импеданс (кольцевая позиция) 600 Ом при 1 кГц типично
Высокий импеданс (позиция HI Z) минимум 100 кОм при 1 кГц
Выходной сигнал при импульсном наборе
10 пакетов в секунду 0,5 пакетов в секунду
Частота импульсов
60 % ± 2 %
Разрыв в процентах
800 мс типично
Межсерийный интервал утечки во время перерыва
> 50 кОм
Выходной DTMF-сигнал
±1 %
Расхождение между высоким и низким тоном
4 дБ максимум

Физические характеристики


Габариты
22,2 х 6,03 х 8,57 см
Масса
0,307 кг

Внешние условия

Температура
Рабочая: -5 °С — °C, Хранение: -40 °С — °C
Падение
Испытание падением с высоты 1 метра, 4 раза
Высота над уровнем моря
До 3 000 метров
Относительная влажность
10 % — 80 % (без конденсата)
Использованные регулирующие стандарты
47 CFR Раздел 15, Подраздел B
ICES-003 Издание 3
AS/NZS 3548
Директива EMC 89/336/EEC, EN 55022:98, EN 61326:97, A1:98 приложения С, ЕN 61000-4-2, EN 61000-4-3
Директива LV 73/23/EEC, EN 610010.1 (1993)
Сертификаты и соответствия
Conformité Européenne. Соответствует действующим требованиям Европейского союза.
CAN/CSA-C22.2 № 60950-1-03
CAN/CSA-C22.2 № 1 010,1-92 CSA-C22.2 № 1010.1B-97, UL/ANSI 3111-1


Модели тестовой трубки Fluke Networks TS19

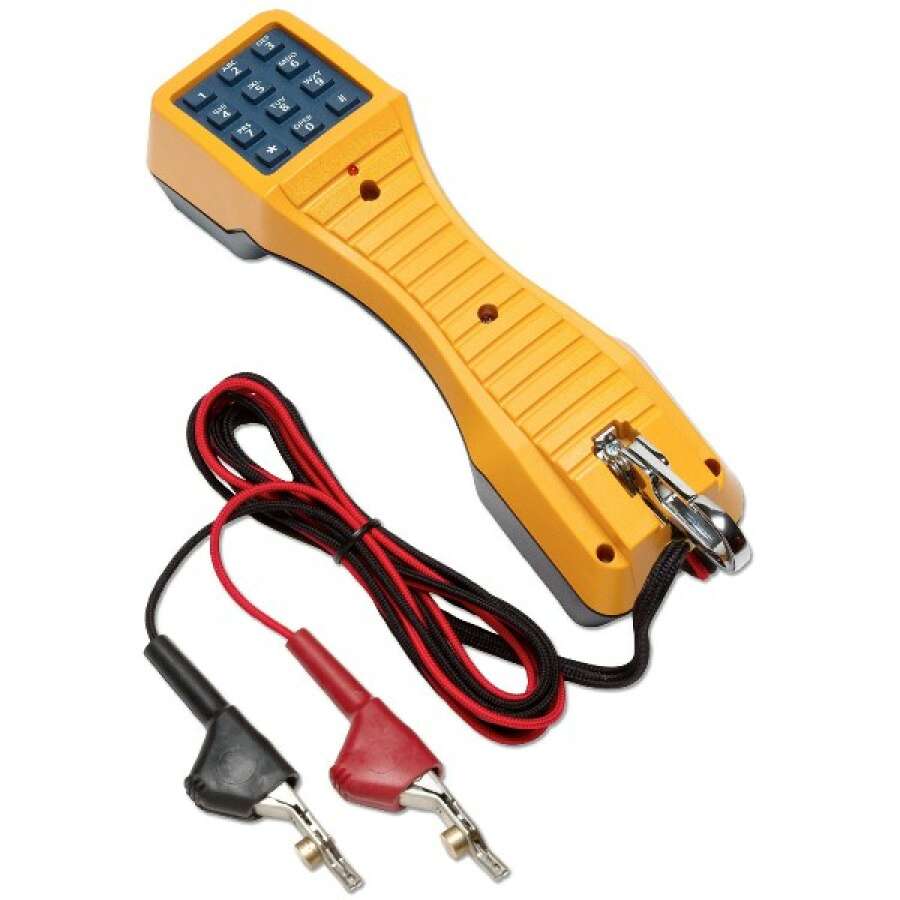

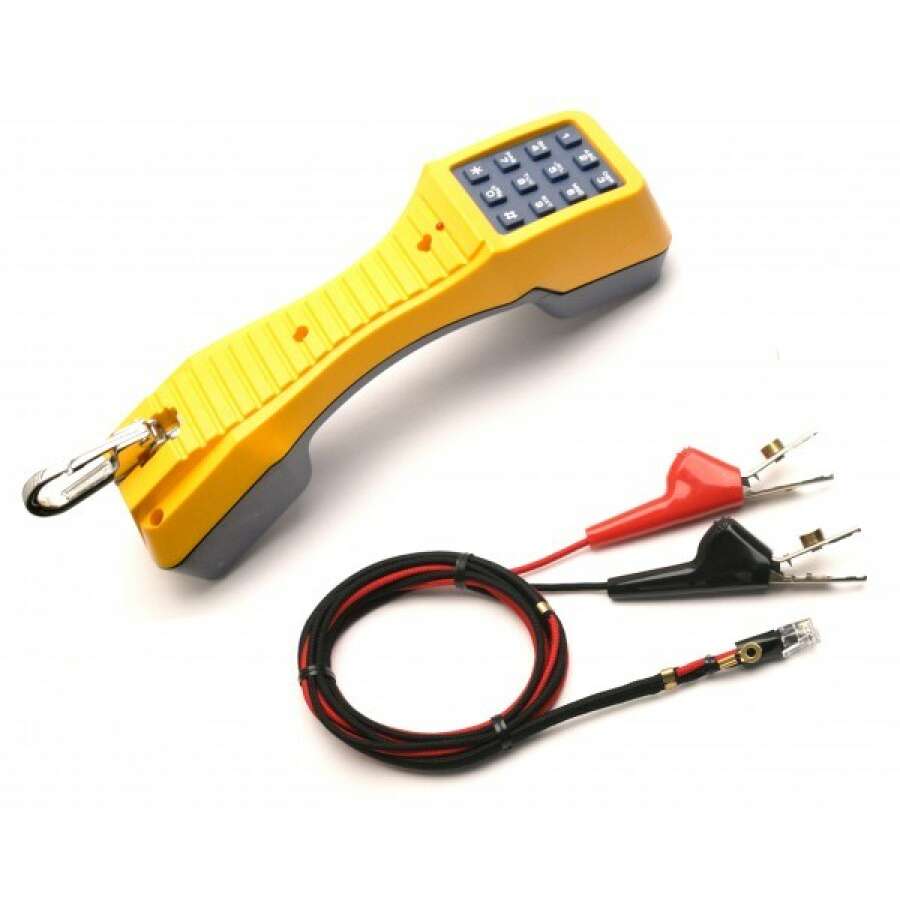

Трубка Fluke Networks TS19 (кабель подключения с разъемами типа "крокодил" с игольчатой площадкой)
3-20-0199

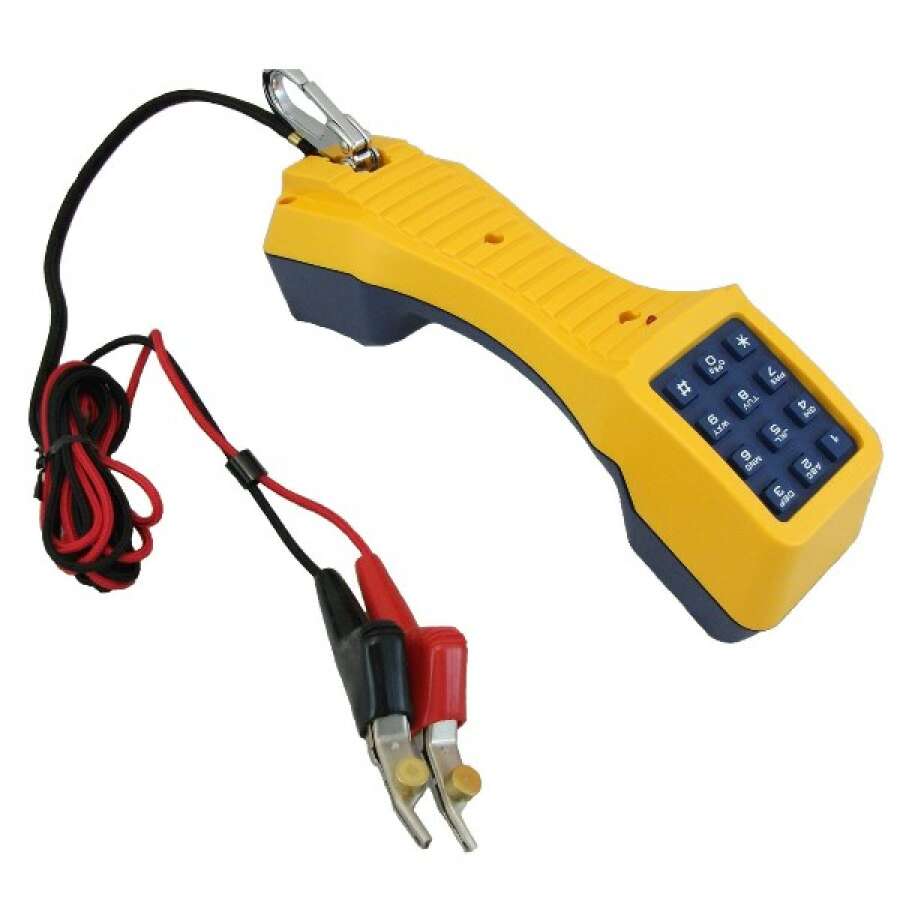

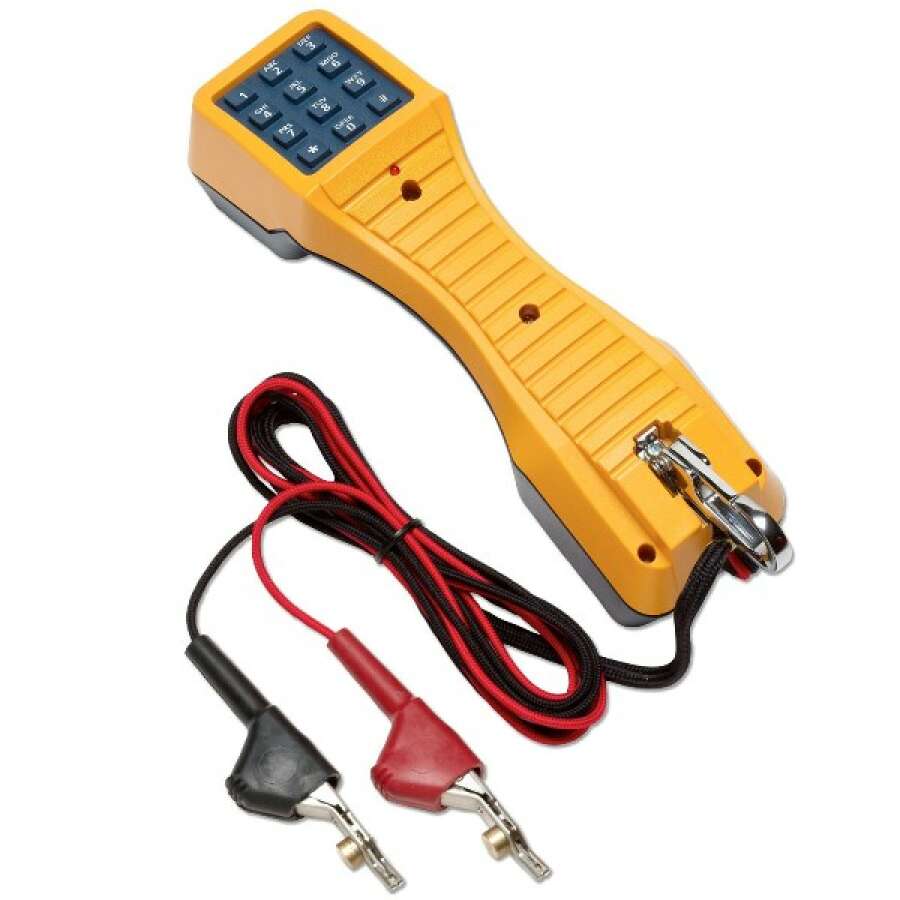

Трубка Fluke Networks TS19 (кабель подключения оснащен штекерами "банан" с разъемами типа "крокодил"
FL-19800003

Скачать инструкцию
Тестовая трубка TS19
