Tempo оптический тестер 525-90

Артикул: TE-525-90

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

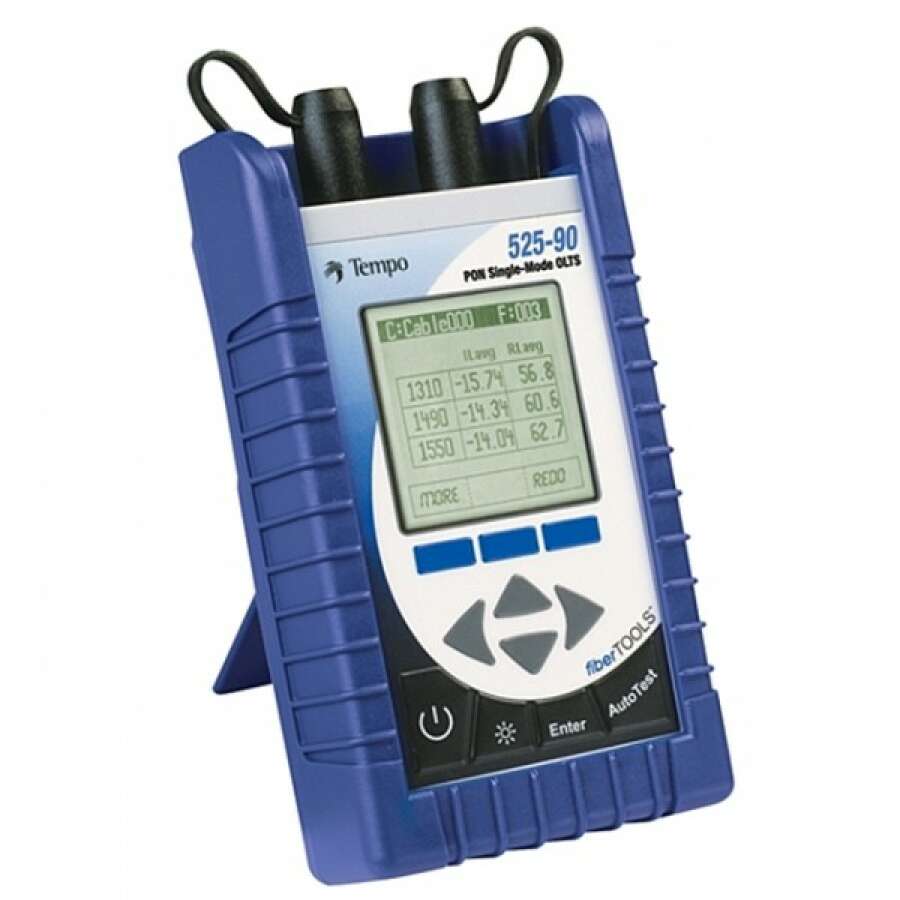

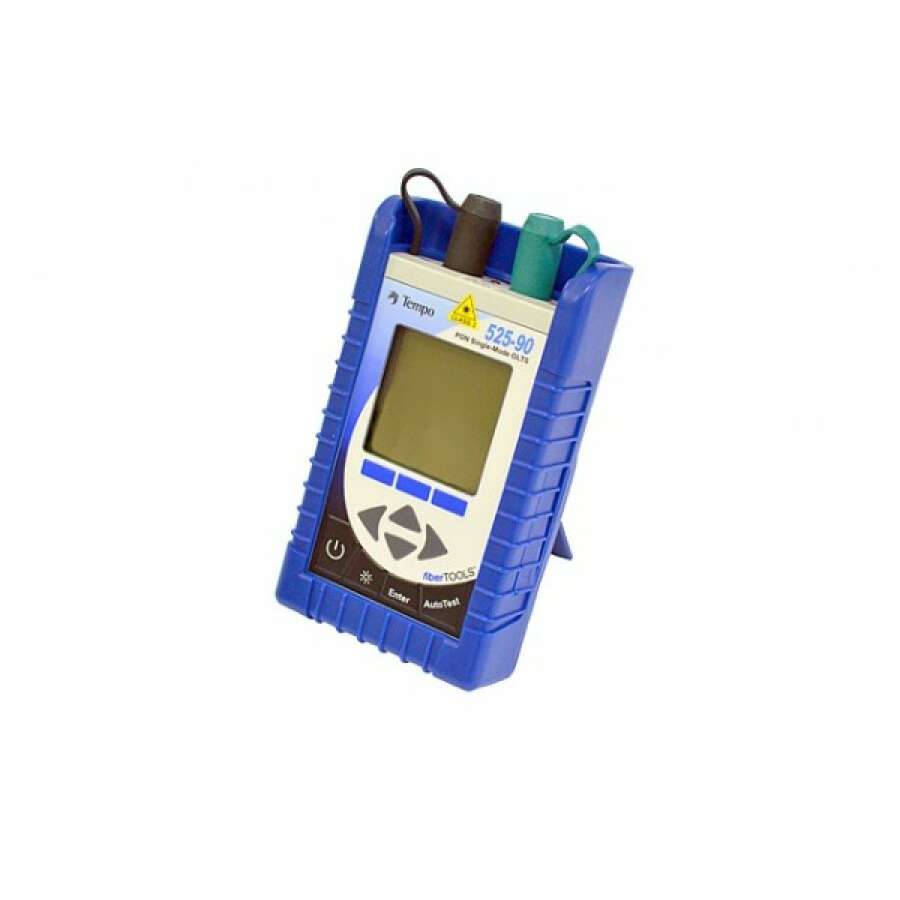

Tempo 525-90-XX – полноценный тестер для волоконно-оптических линий и пассивных оптических сетей. Он совмещает в себе источник оптического излучения, измеритель мощности, анализатор вносимых и возвратных (ORL) потерь. Также он обладает рядом особенностей для комфортной работы и автоматизации инсталляционных измерений.

На лицевую панель Tempo 525-90-XX вынесена клавиша Autotest, которая позволяет автоматизировать:

  • Двухстороннее измерение вносимых потерь
  • Двухстороннее измерение возвратных потерь
  • Расчет средних вносимых и возвратных потерь на участке
  • Автозапись результатов измерений в энергонезависимую память

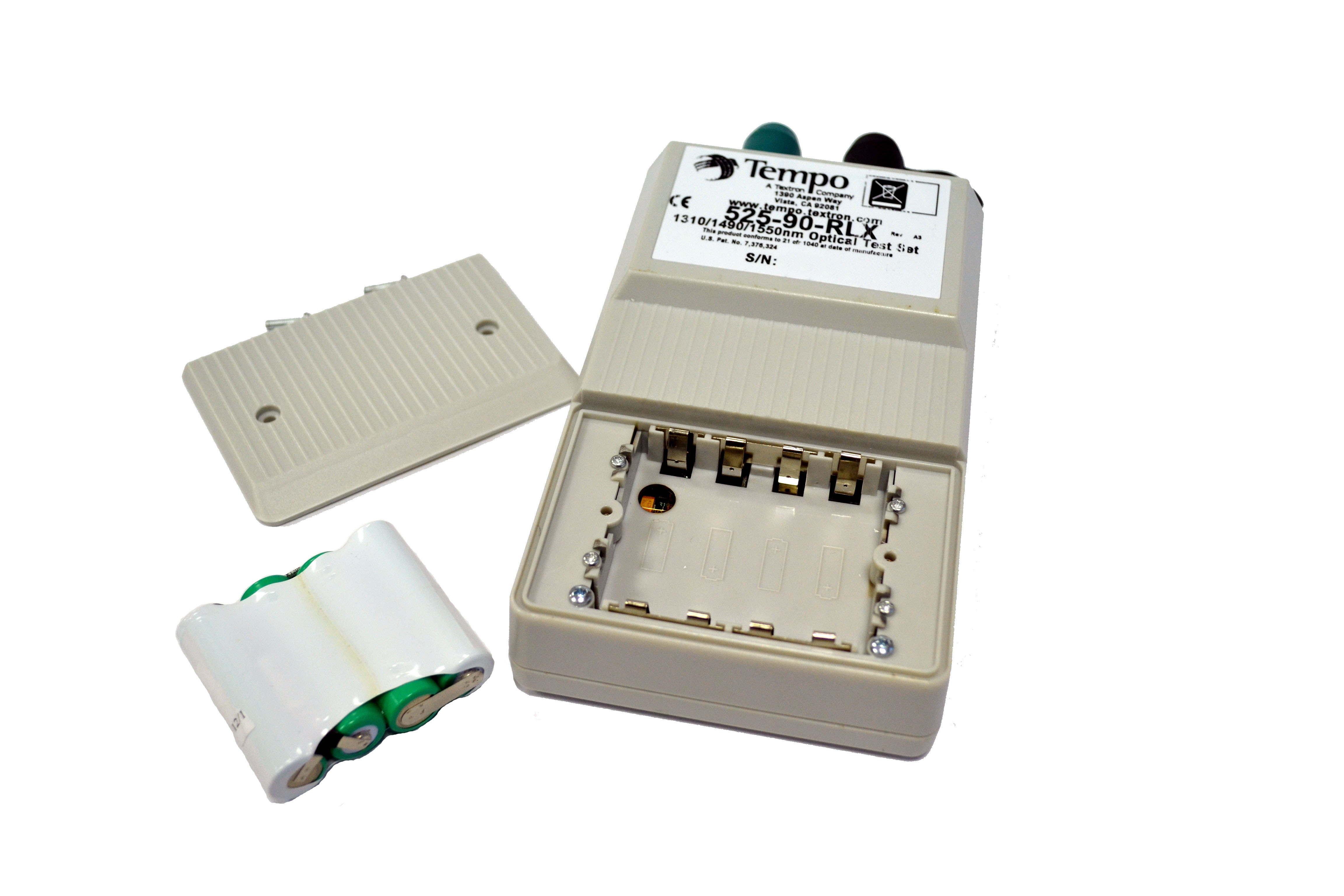

Мультиметр адаптирован для работы от аккумуляторов и обычных батарей типа АА, что гарантирует бесперебойную работу Tempo 525-90-FC не зависимо от наличия питающей сети. (8 часов от аккумуляторов + дополнительные батареи).

Для формирования отчета используется специализированное программное обеспечение, входящее в комплект поставки Tempo 525-90-FC. Причем в отчет оператор может внести дополнительные данные:
  • Наименование и логотип компании

  • Марка и тип кабеля

  • Наименование и расположение оконечных пунктов

  • ФИО инженеров, выполняющих тестирование

  • Дополнительные комментарии

При необходимости, Tempo 525-90-XX позволяет выполнить диагностику ВОЛС и в ручном режиме.

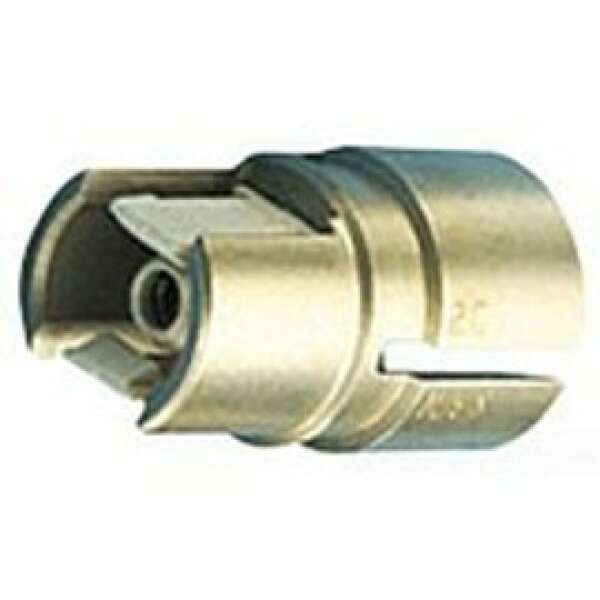

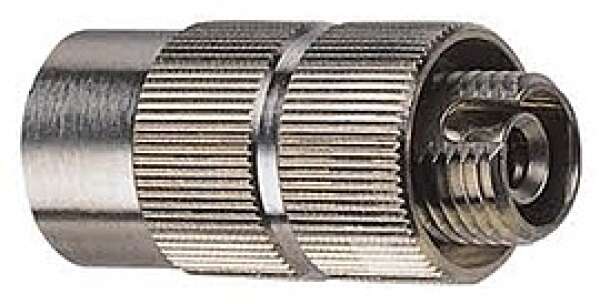

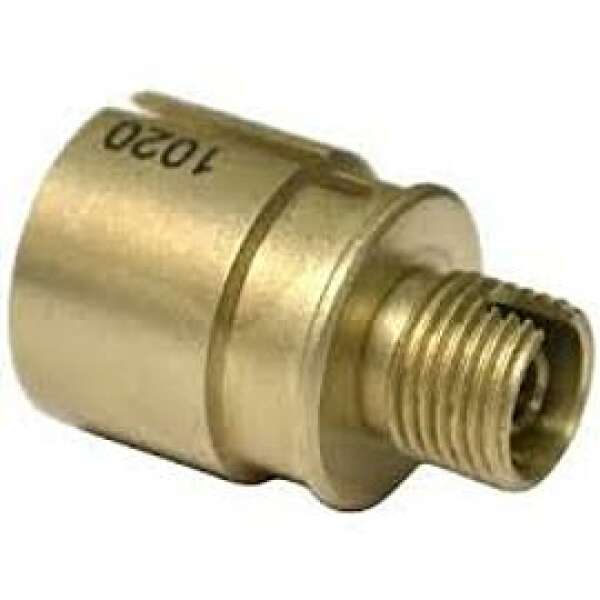

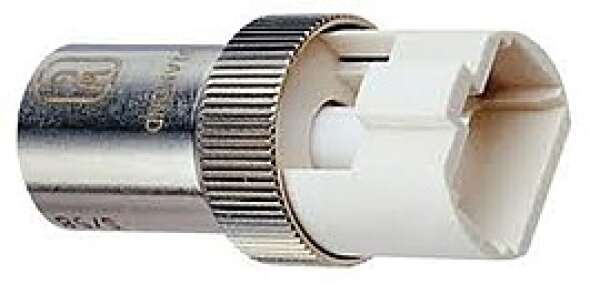

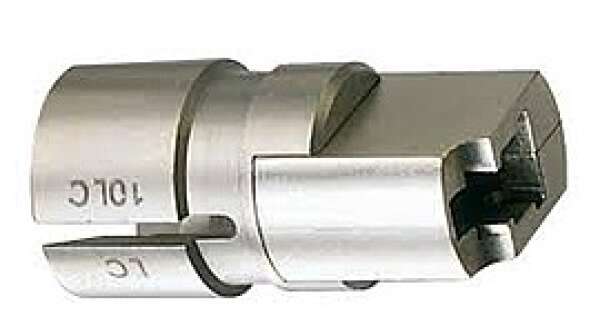

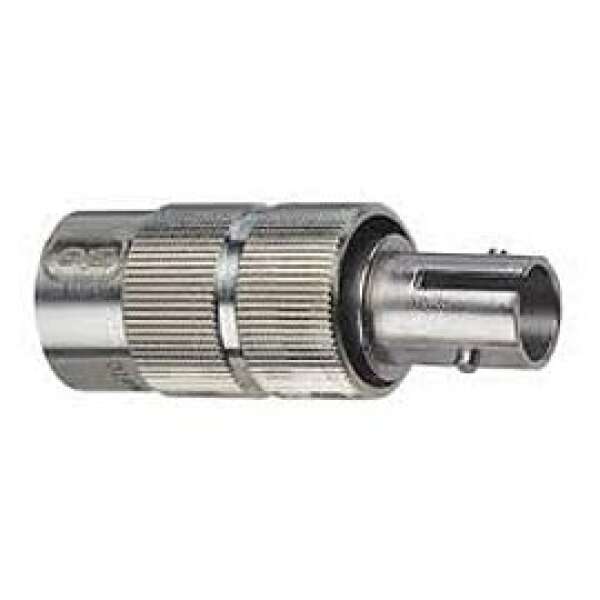

Прибор адаптирован для работы с FC, SC и ST адаптерами (поставляются оттельно). Необходимо выбрать на каждый тестер один SOC и один USI адаптер необходимого типа.

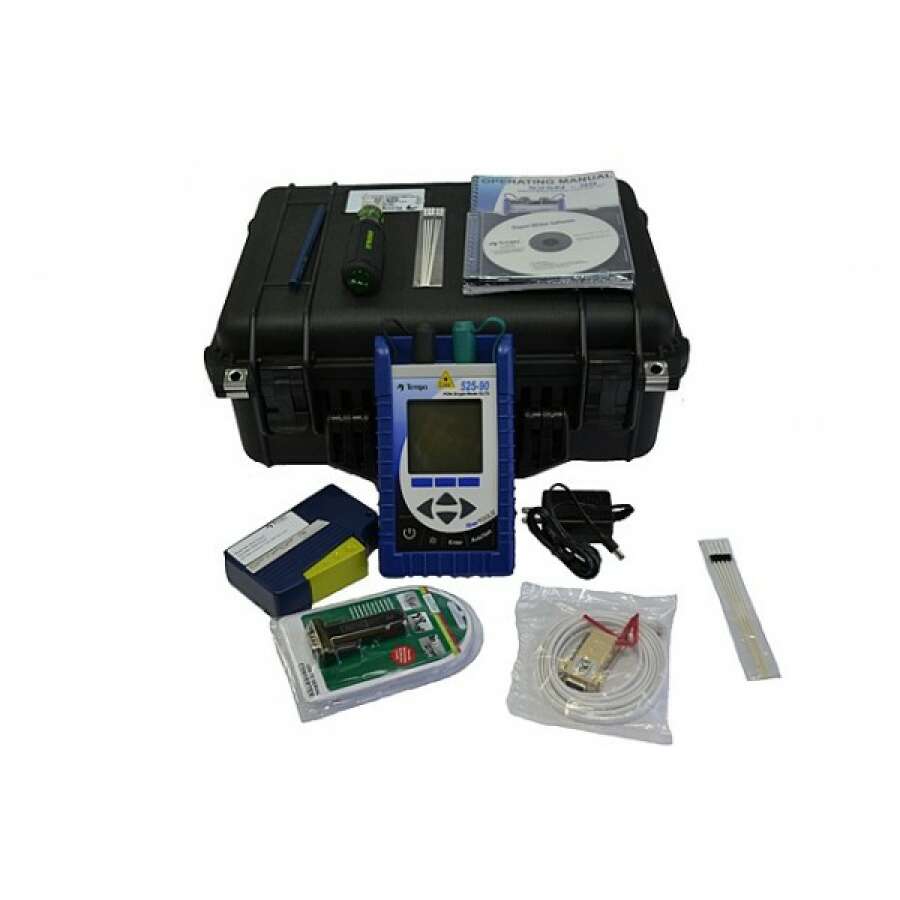

Комплект поставки оптического тестера Tempo 525-90-XX

№ п/п

Наименование

Кол-во

Фото

1

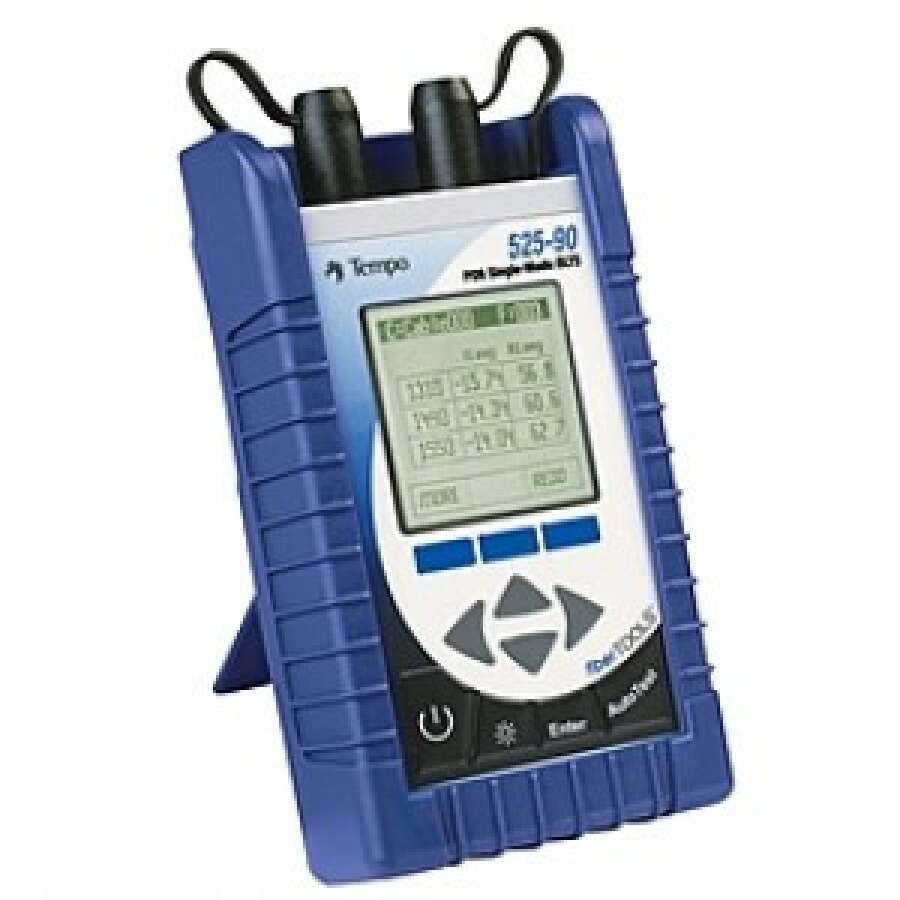

Тестер Tempo 525-90-XX

1

2

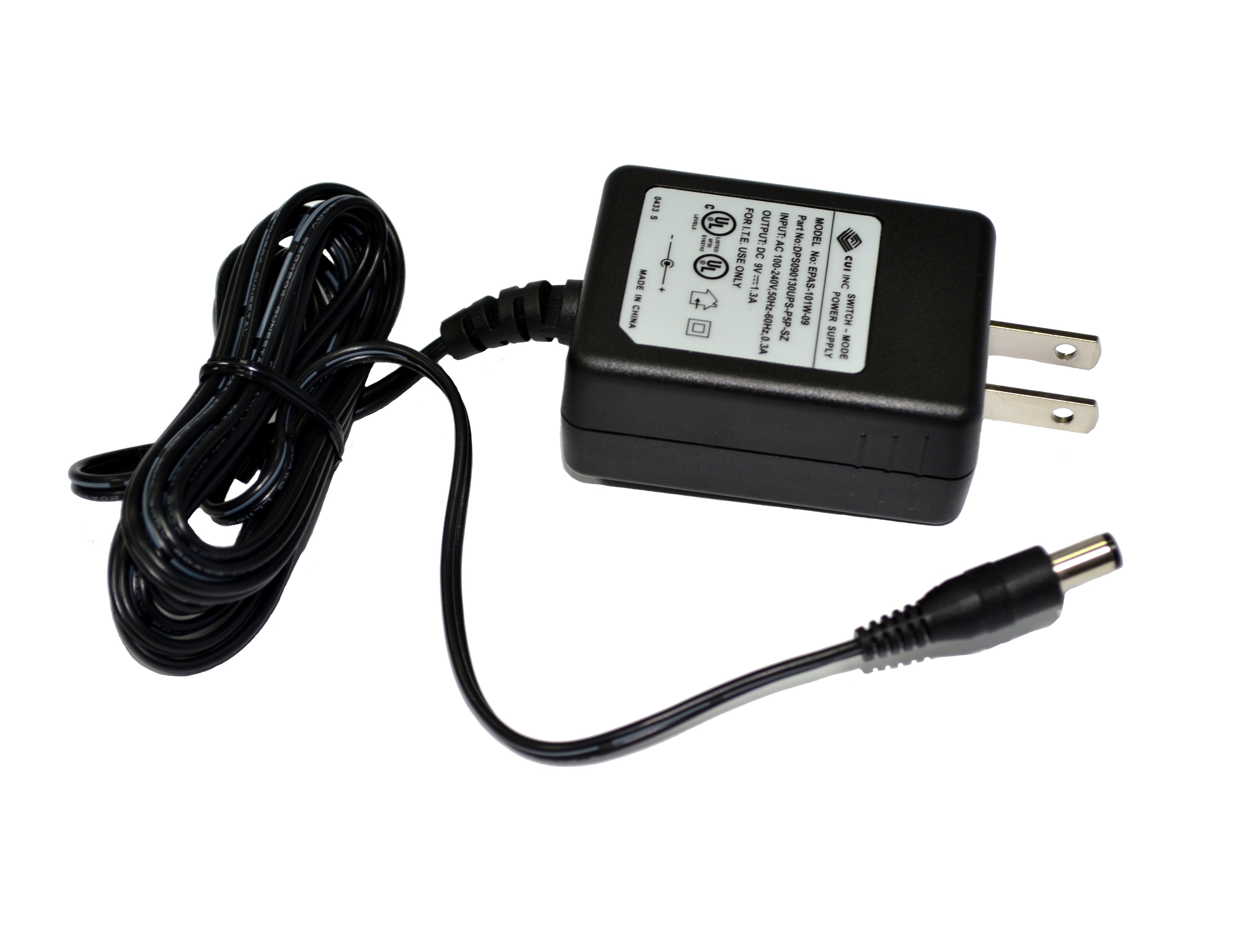

Блок питания

1

3

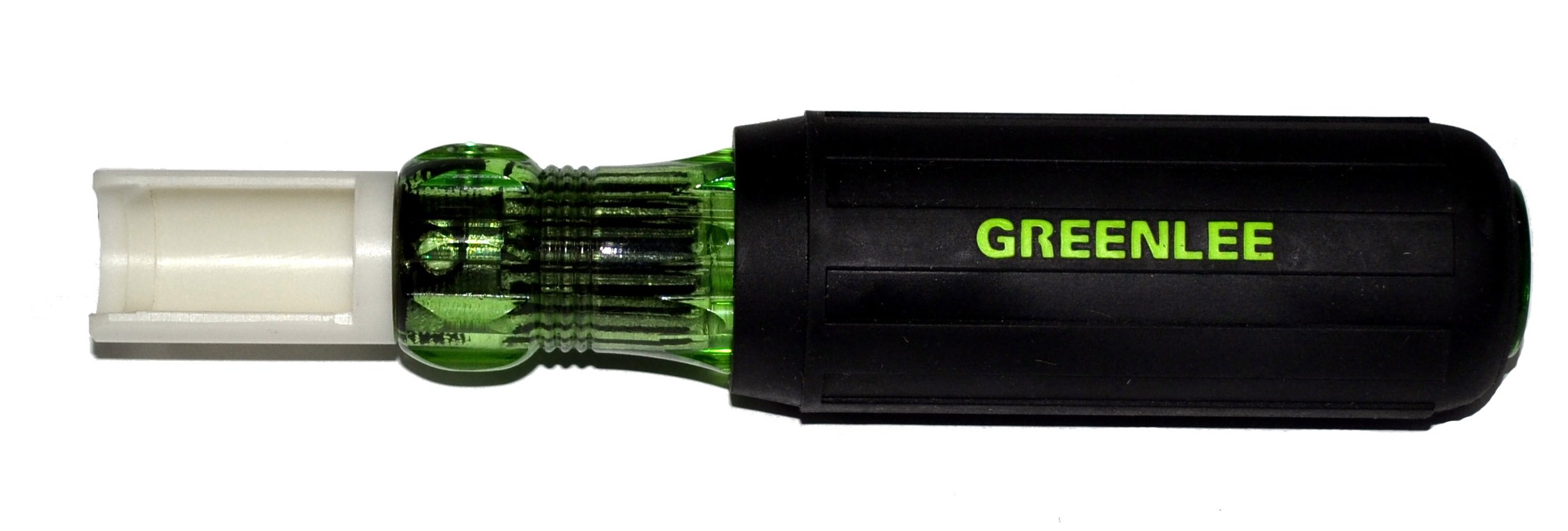

Приспособление для установки адаптеров

1

4

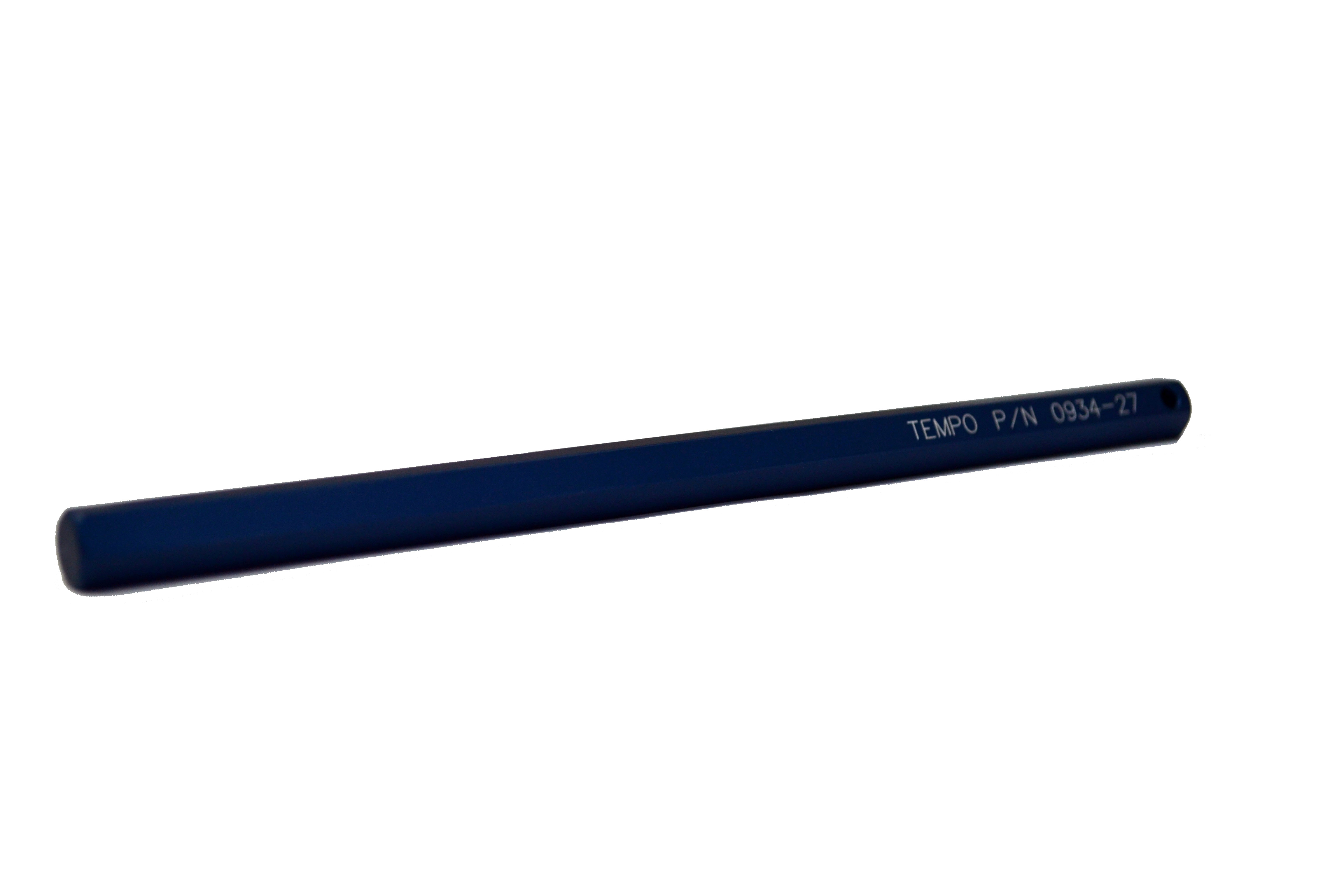

Опрпвка для установки опорного уровня при измерении ORL

1

5

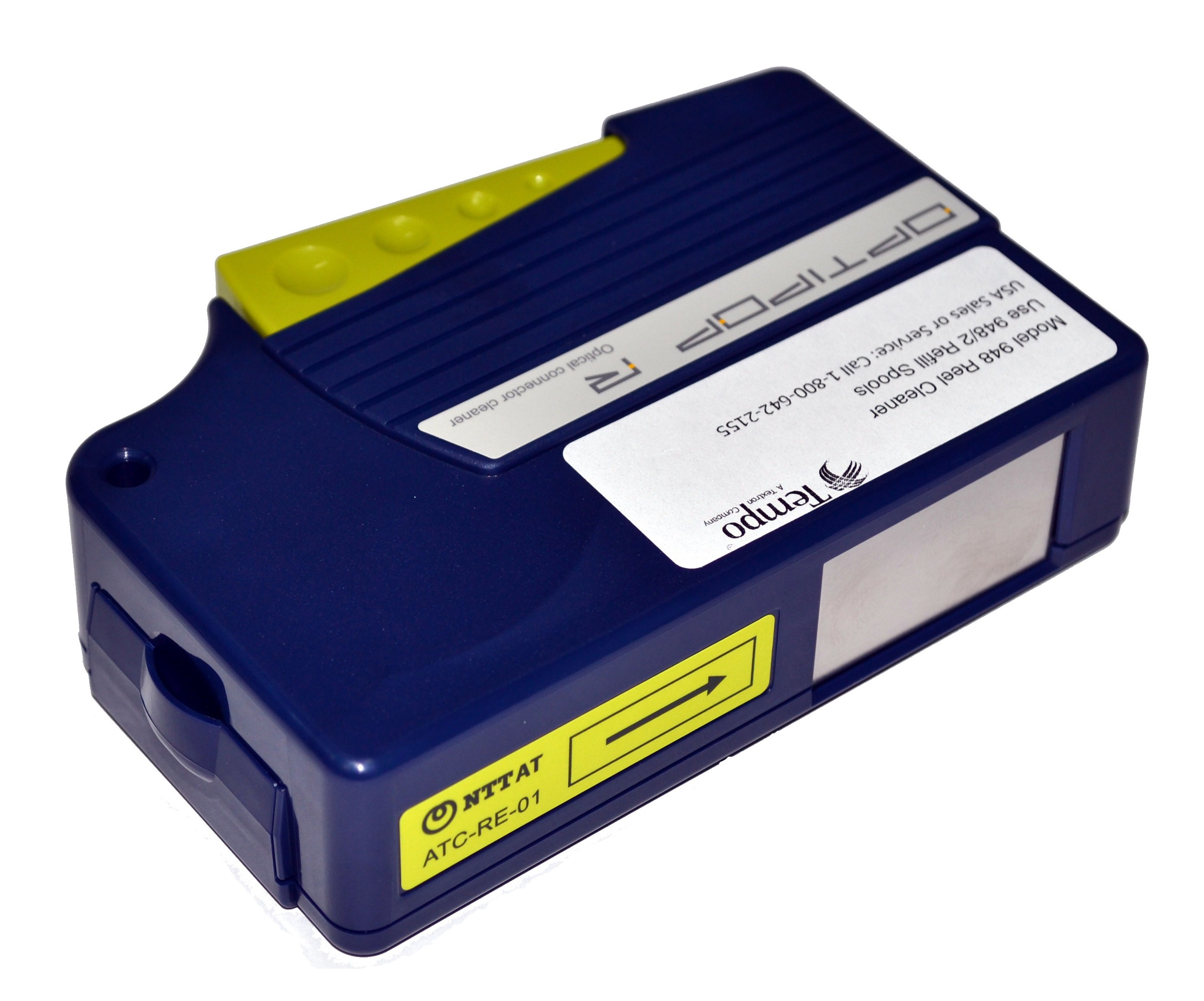

Приспособление для чистки коннекторов

1

6

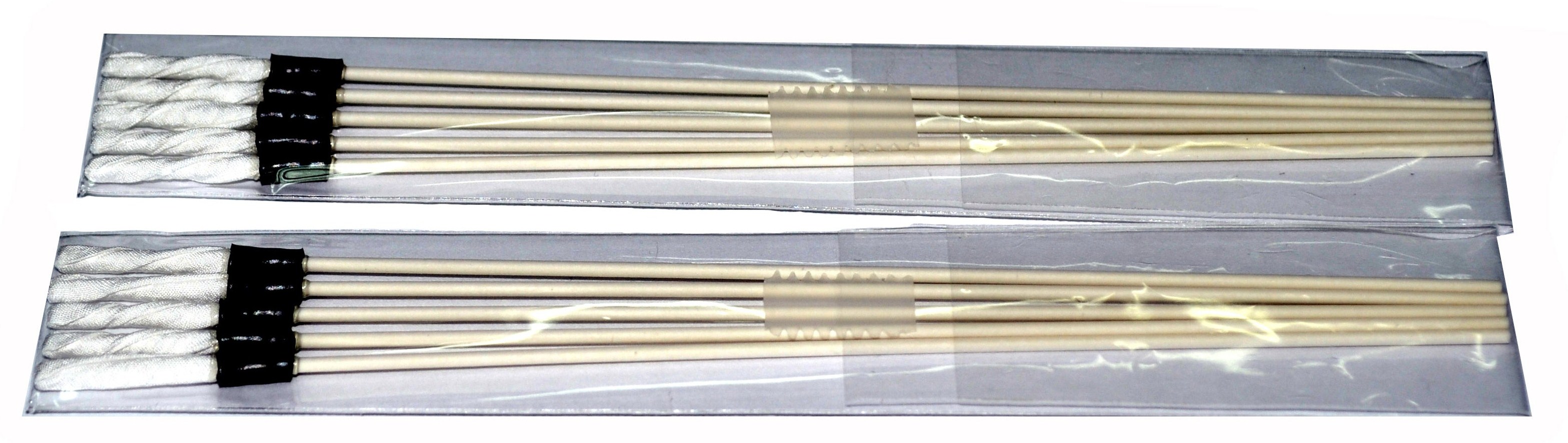

Палочки для чистки адаптеров

2

7

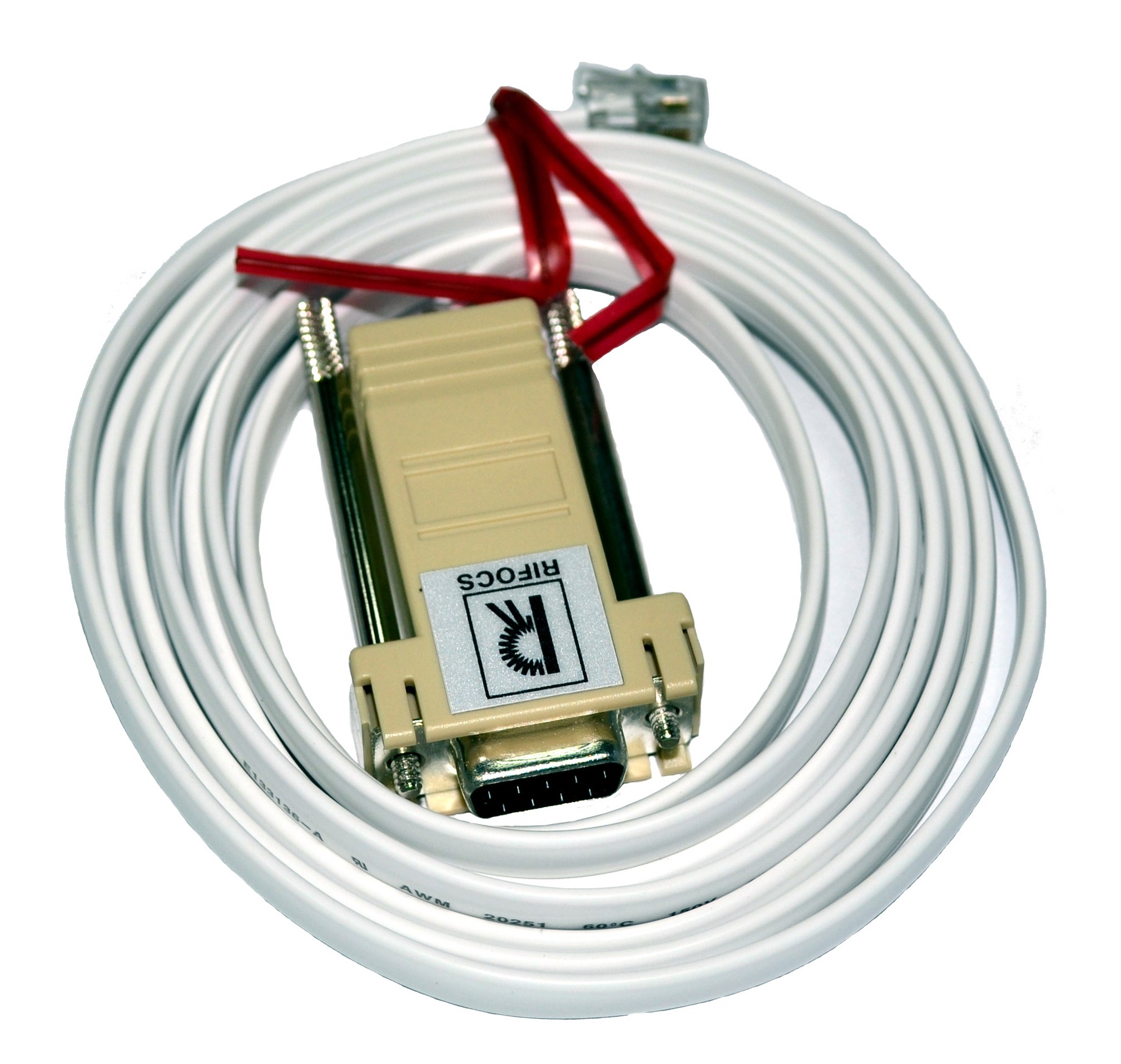

Кабель для сопряжения мультиметра с ПК

1

8

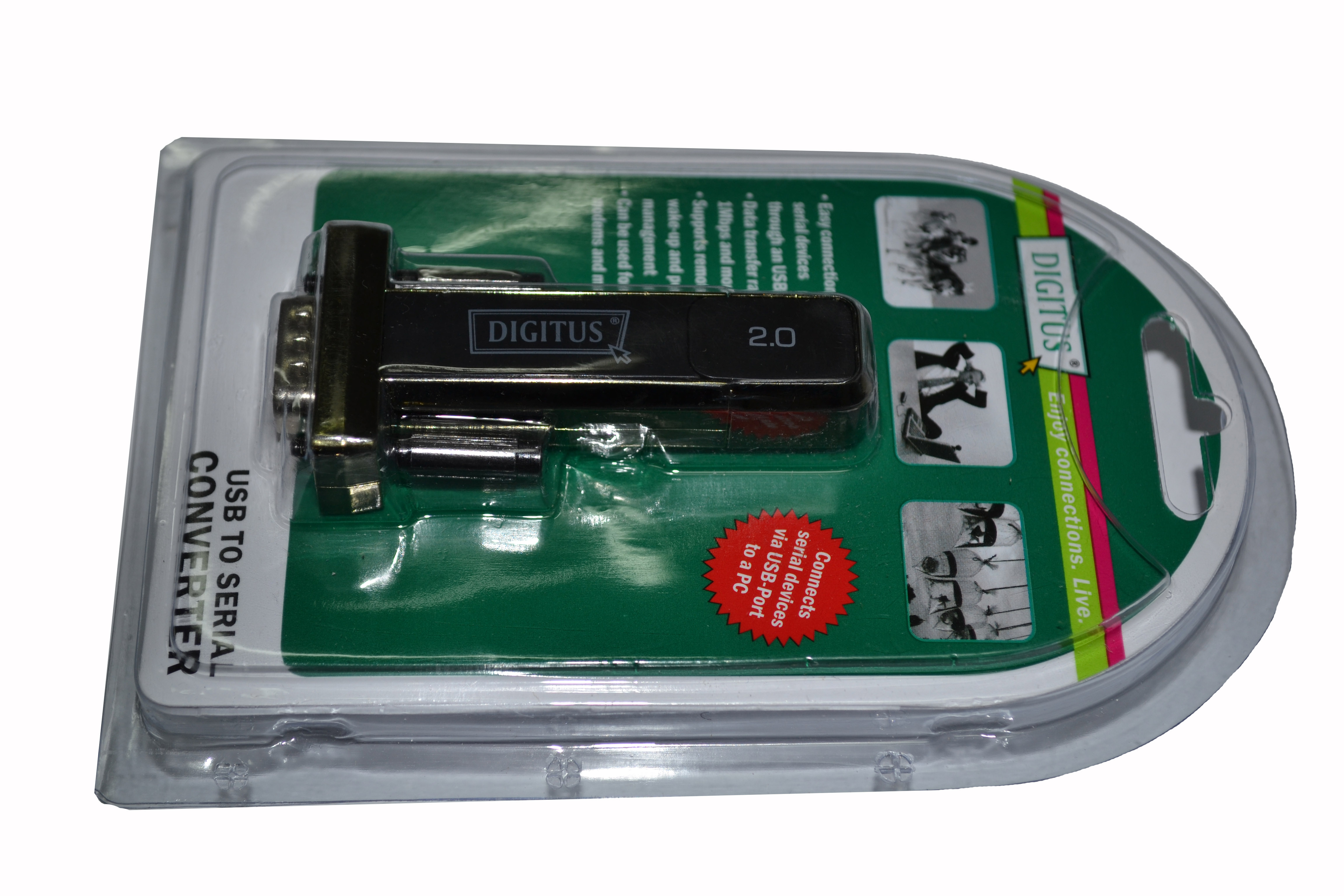

COM-USB адаптер

1

9

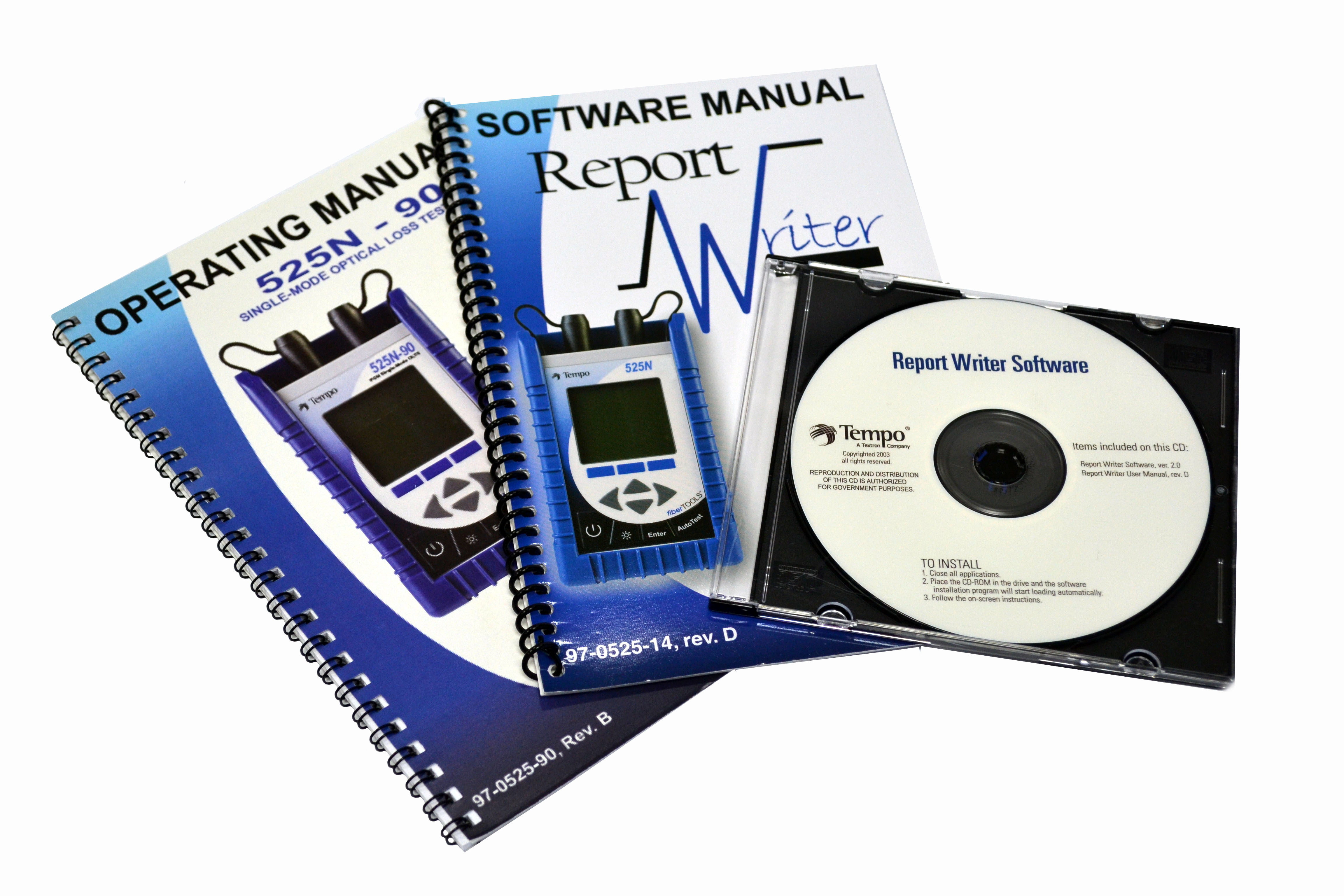

Инструкция по эксплуатации

1





10

Инструкция по формированию отчета

1

11

Диск с програмным обеспечением

1

13

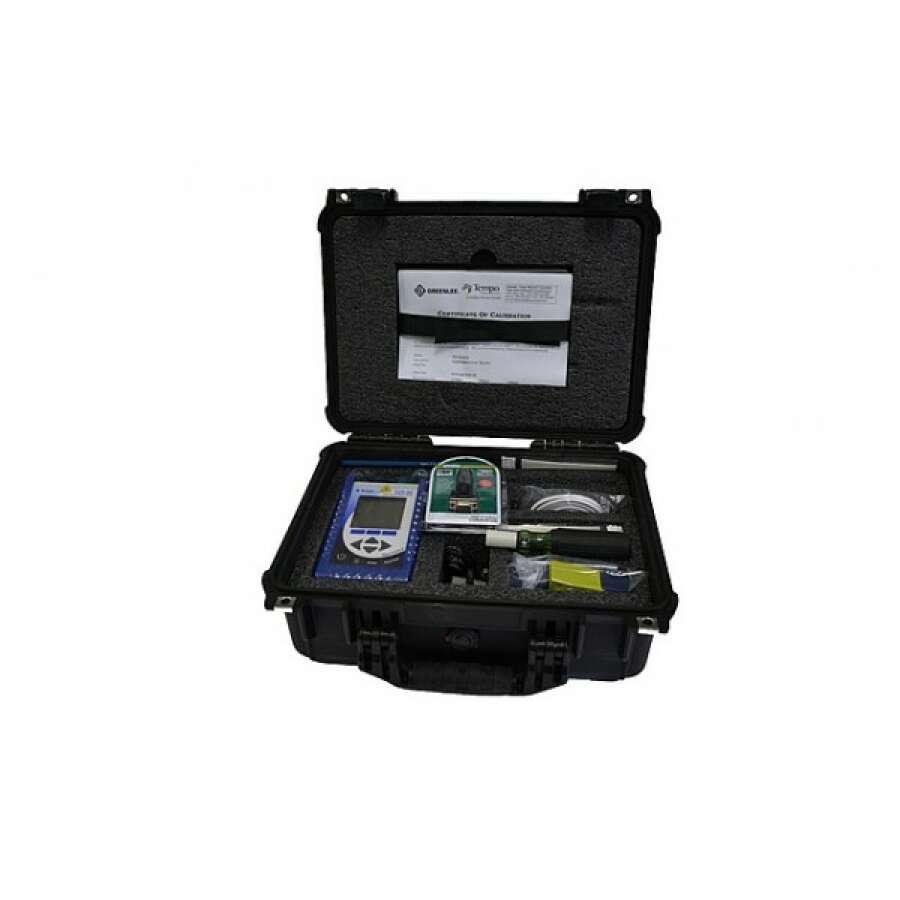

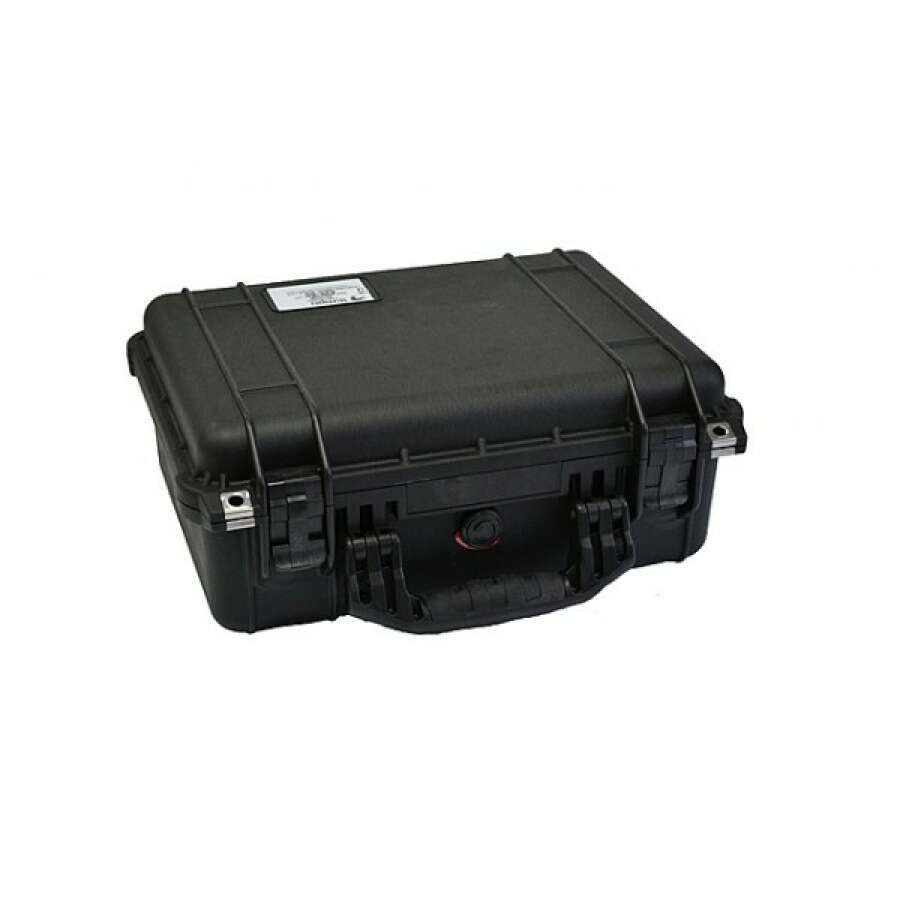

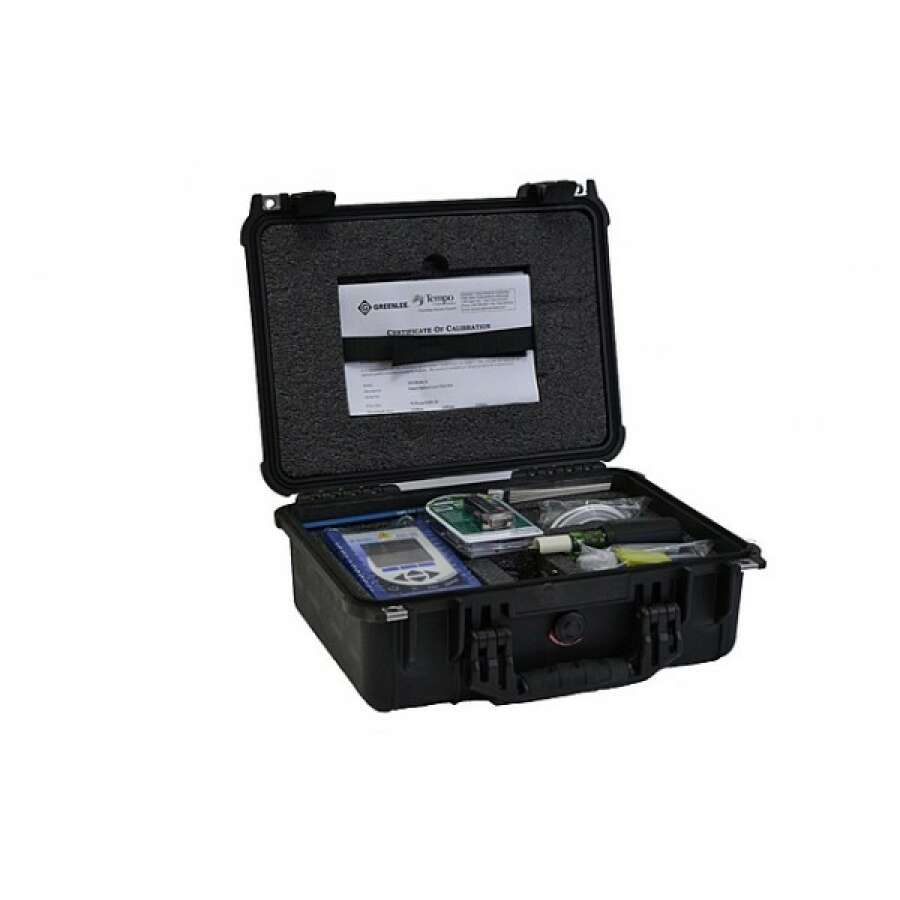

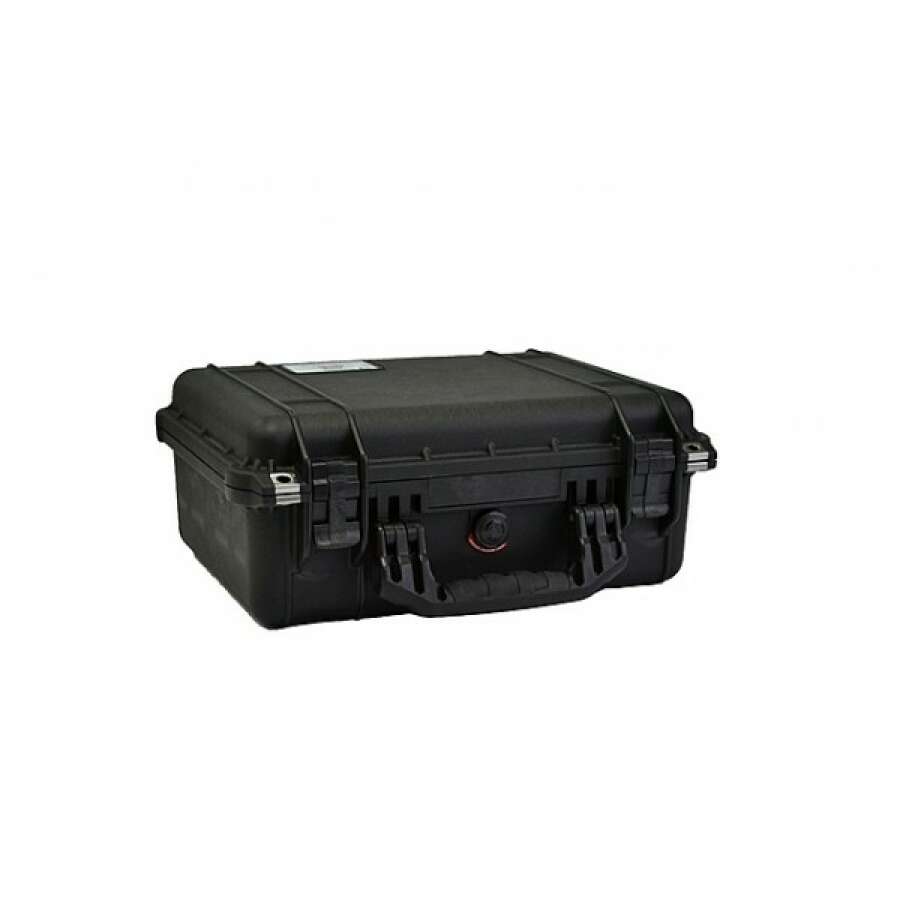

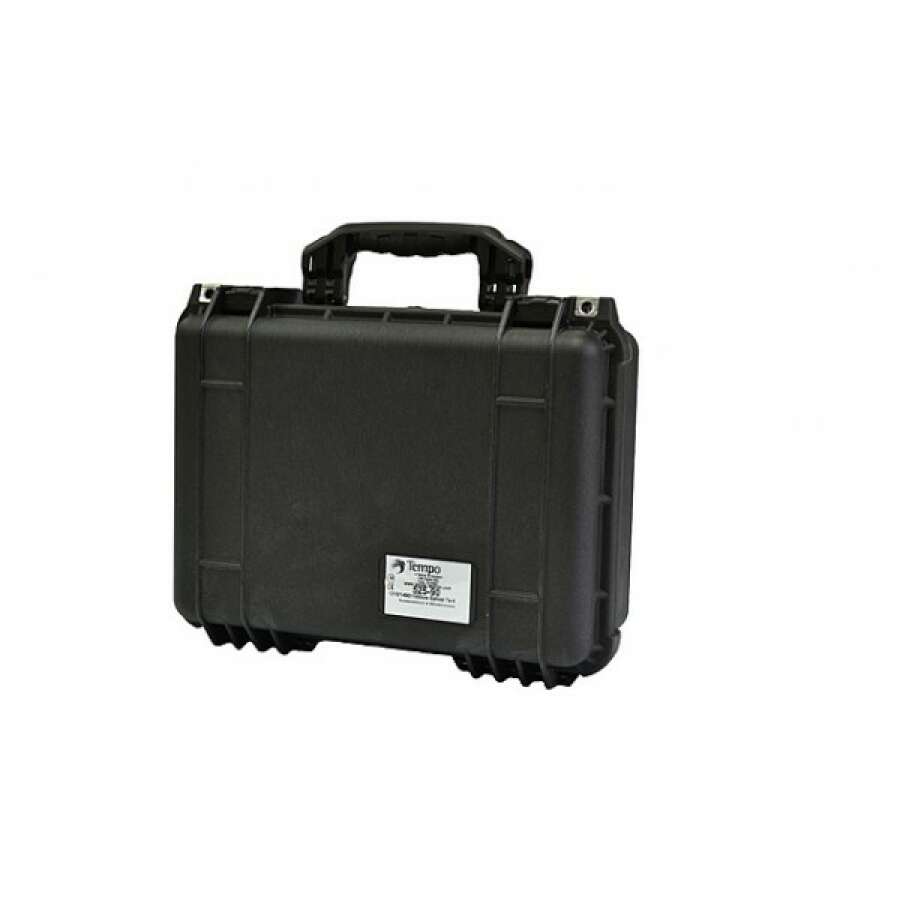

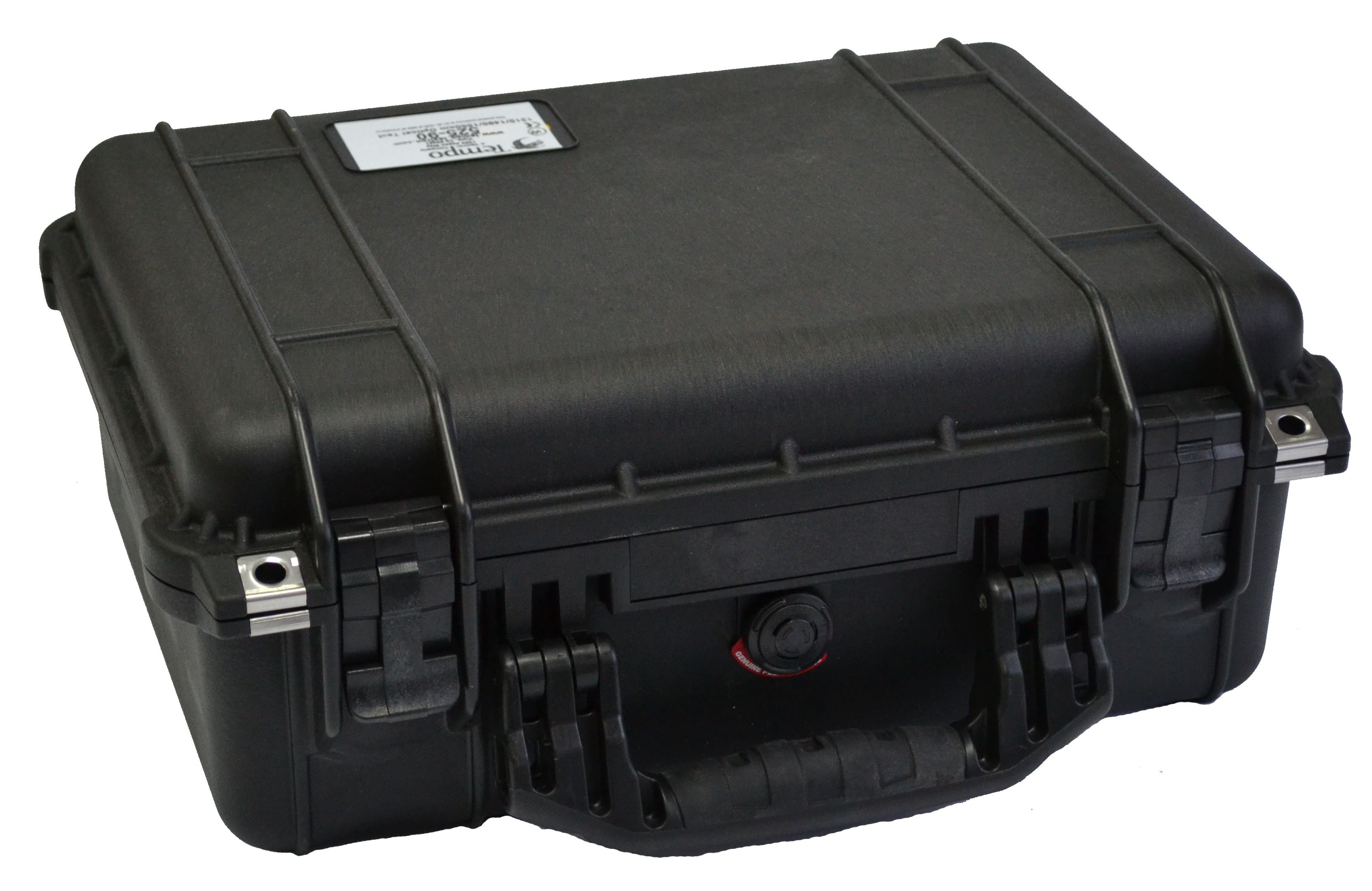

Жесткий кейс

1

Технические характеристики оптического тестера

Tempo 525-90-XX

Параметр

Значение

Измеритель оптической мощности

Измеряемый диапазон мощности, дБм

от +10 до -65

Диапазон длин волн, нм

от 800 до 1700

Калиброванные длины волн, нм

850, 980, 1310, 1490, 1550, 1625

Погрешность

от +10 до -65 дБм

от -3 до -55 дБм

от -55 до -65 дБм



< ±0.22dB

< ±0.05dB

< ±0.22dB

Возможность установки опорного уровня

есть

Единицы измерения

дБм, дБ, Ватт

Интерфейс

SOC

Возможные типы адаптеров

(FC, SCST, LC - опция)

Источник оптического излучения

Длина волны, нм

1310±30

1490±30

1550±30

Ширина спектра, нм

<5

<5

<5

Мощность, дБм

-4

-7

-7

Интерфейс

Универсальный UCI-APC

Возможные типы адаптеров

FC (SC, ST, LC - опция)

Измеритель возвратных потерь ORL

Диапазон измерения, дБ

>40dB

Погрешность, дБ

< ±0.5

Общие параметры

Связь с ПК

COM порт + адаптер COM-USB

Питание

220В & аккумулятор & 4 батареи типа АА

Рабочий диапазон температур

0..+50°С

Габариты, мм

165 х 45 х 100

Вес, кг

1





Основные функции оптического мультиметра Tempo 525-90-ХХ

Функция

Фото

1

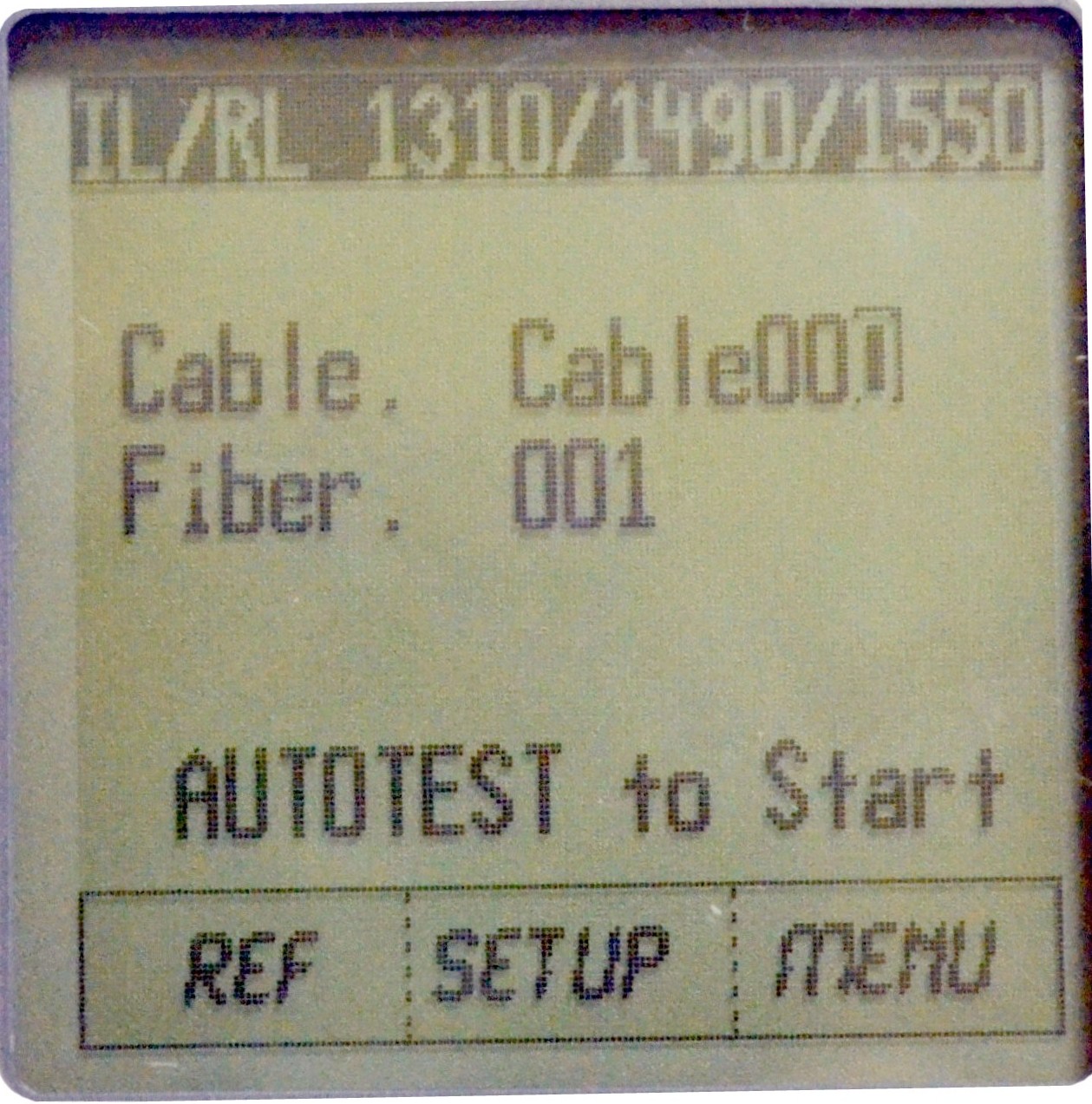

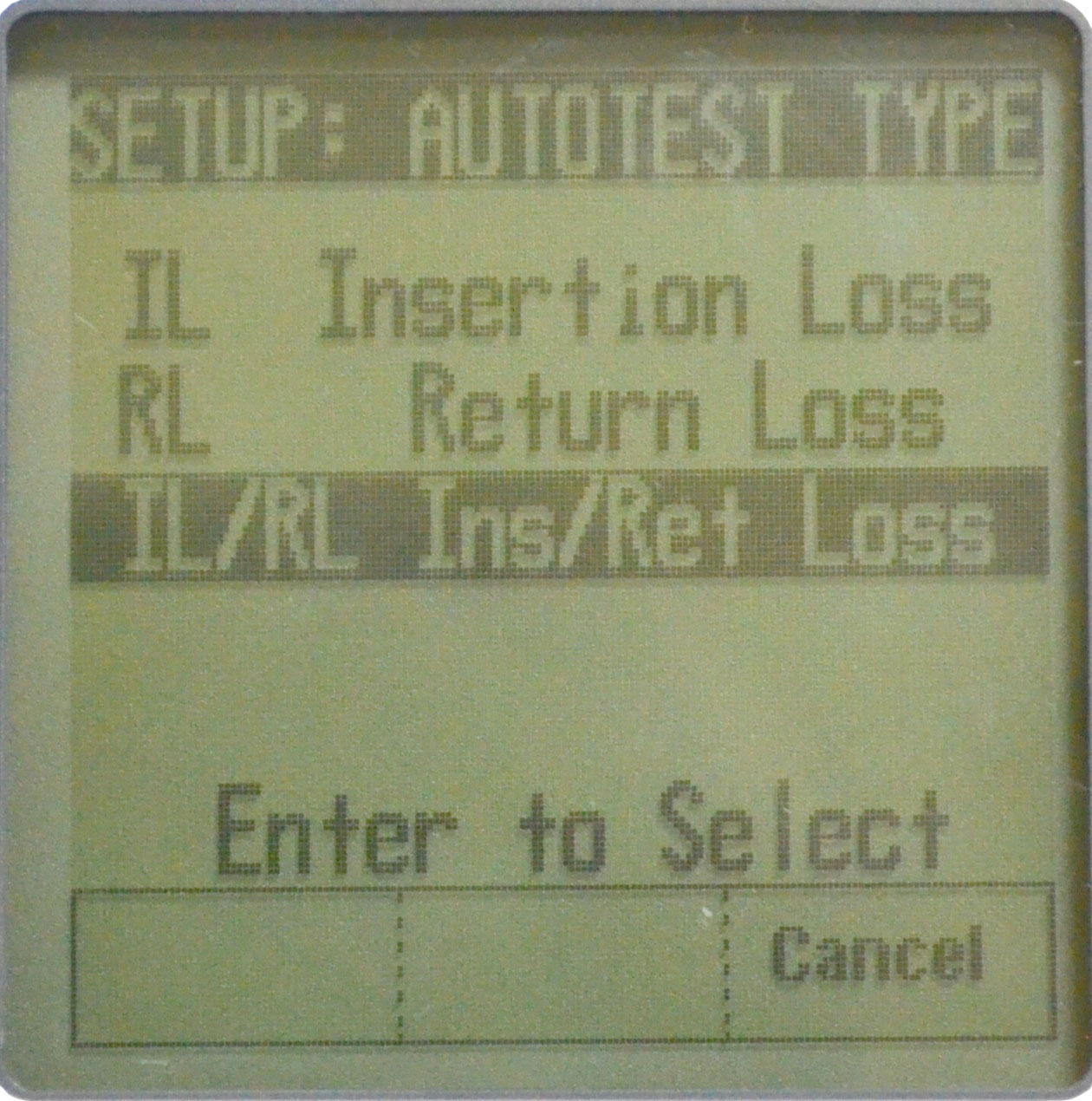

Автотест. (необходимо наличие тестера с обоих сторон кабеля).

Однократно устанавливаются:

  • параметры, измеряющиеся в режиме "Автотест": Вносимые потери (IL), возвратные потери (RL)

  • рабочие длины волн: 1310 нм, 1490 нм, 1550 нм в любых конфигурациях

  • пороговые значения для всех измеряемых в режиме "Автотест" величин

Нажатием на клавишу "Автотест" выполняется:

  • двухсторонний анализ вносимых потерь

  • расчет средних вносимых потерь на участке

  • двухсторонний анализ возвратных потерь (ORL)

  • расчет средних возвратных потерь на участке

  • запись всех полученных резельтатов

2

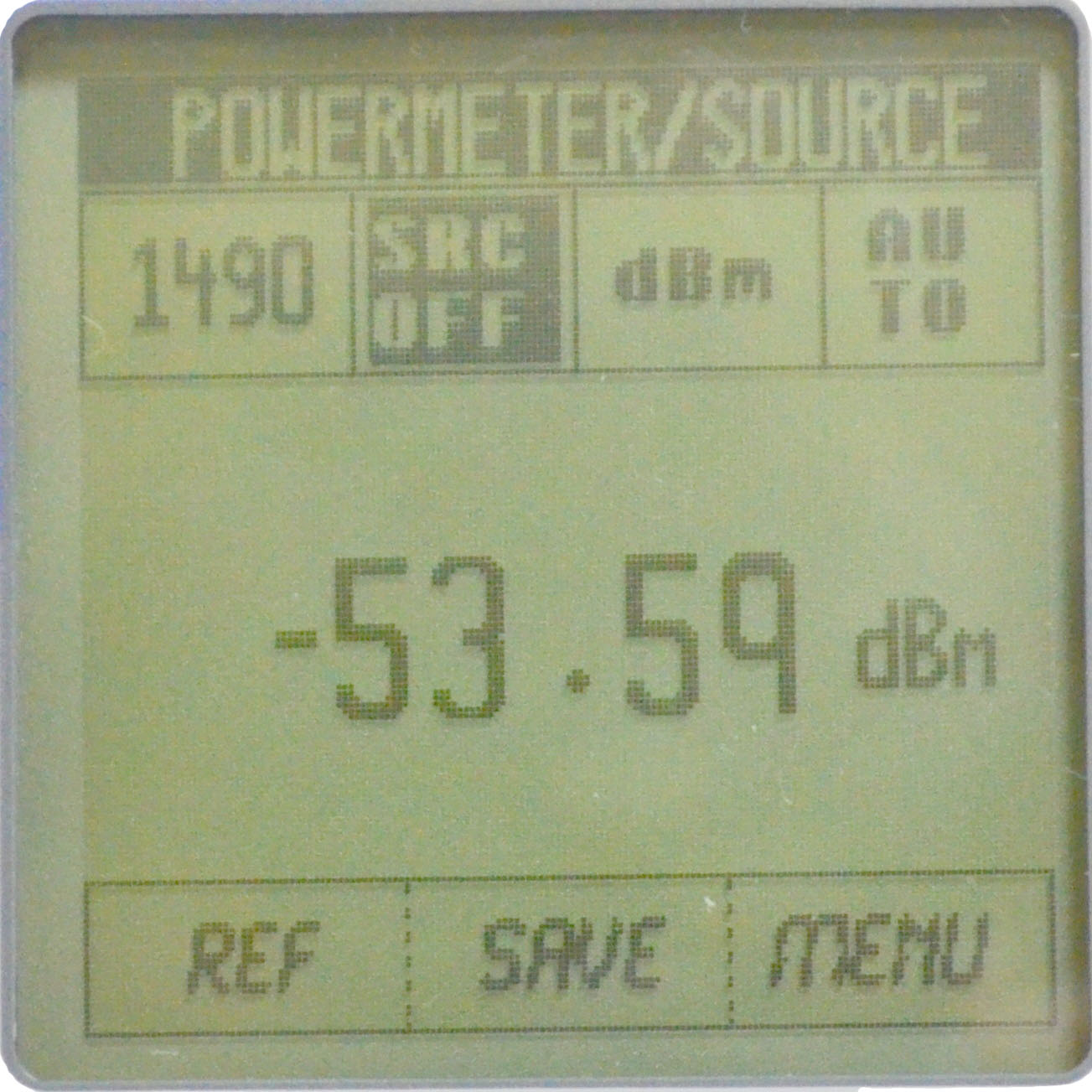

Измерение мощности оптического сигнала.

  • калиброванные длины волн: 850нм, 980 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм.
  • возможность установки опорного уровня (калибровки)
  • проводится только в ручном режиме
  • единицы измерения: дБм, Вт

3

Измерение вносимых потерь.

  • Рабочие длины волн: 1310 нм, 1490 нм, 1550 нм
  • единицы измерения: дБ
  • графические подсказки на экране по работе с Tempo 525

4

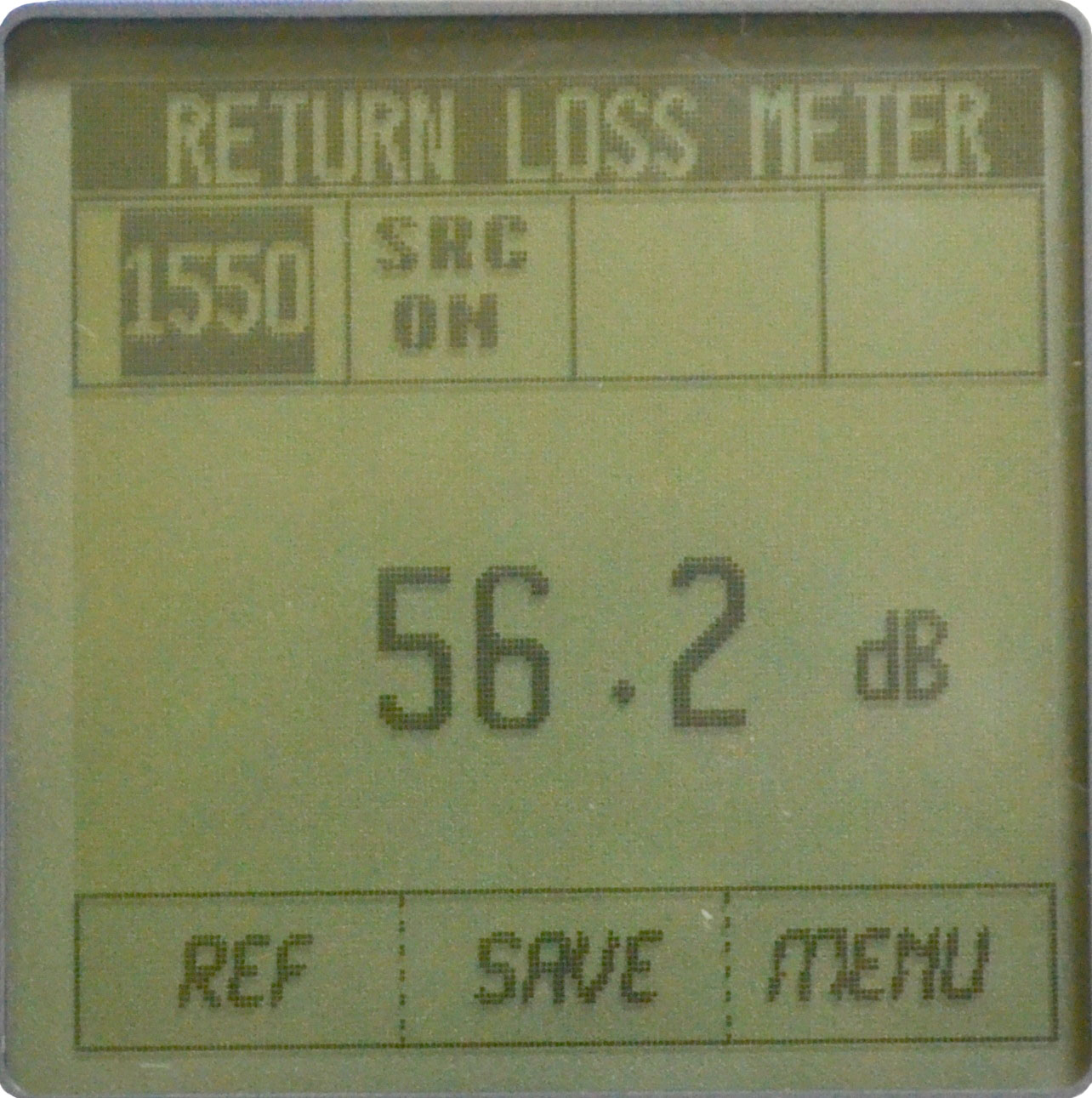

Измерение возвратных потерь

  • Рабочие длины волн: 1310 нм, 1490 нм, 1550 нм
  • графические подсказки на экране по работе с Tempo 525

5

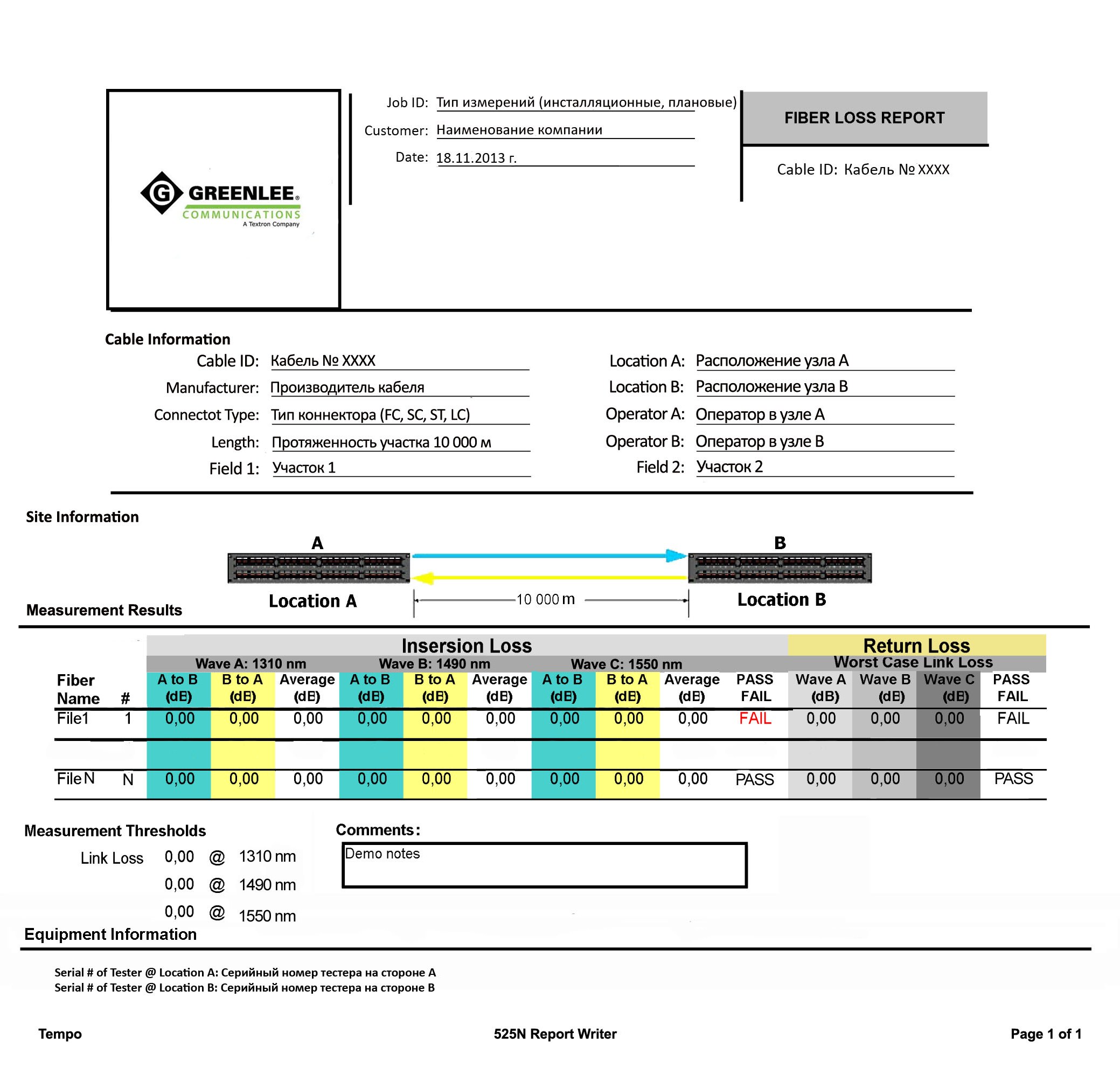

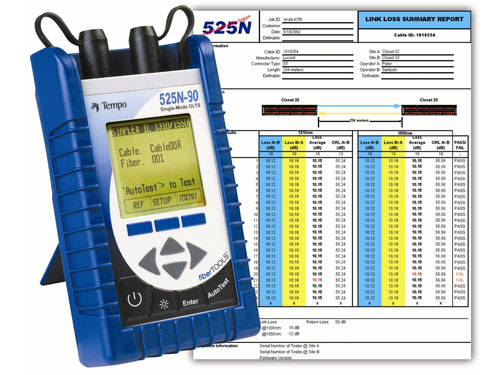

Формирование отчета об измерениях

  • порт для связи с ПК
  • специальзированное ПО для формирования отчета
  • Инструкция по работе с Tempo 525 и ПО


Скачать инструкцию
Инструкция по эксплуатации
