VIAVI SmartClass Fiber OLP-88P TruePON - тестер для GPON сетей 1310/1490/1550 нм с РСМ и с опцией идентификации ONT, SC/APC

Артикул: 2328/36

Цена:

Средний срок поставки: 14-18 недель

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

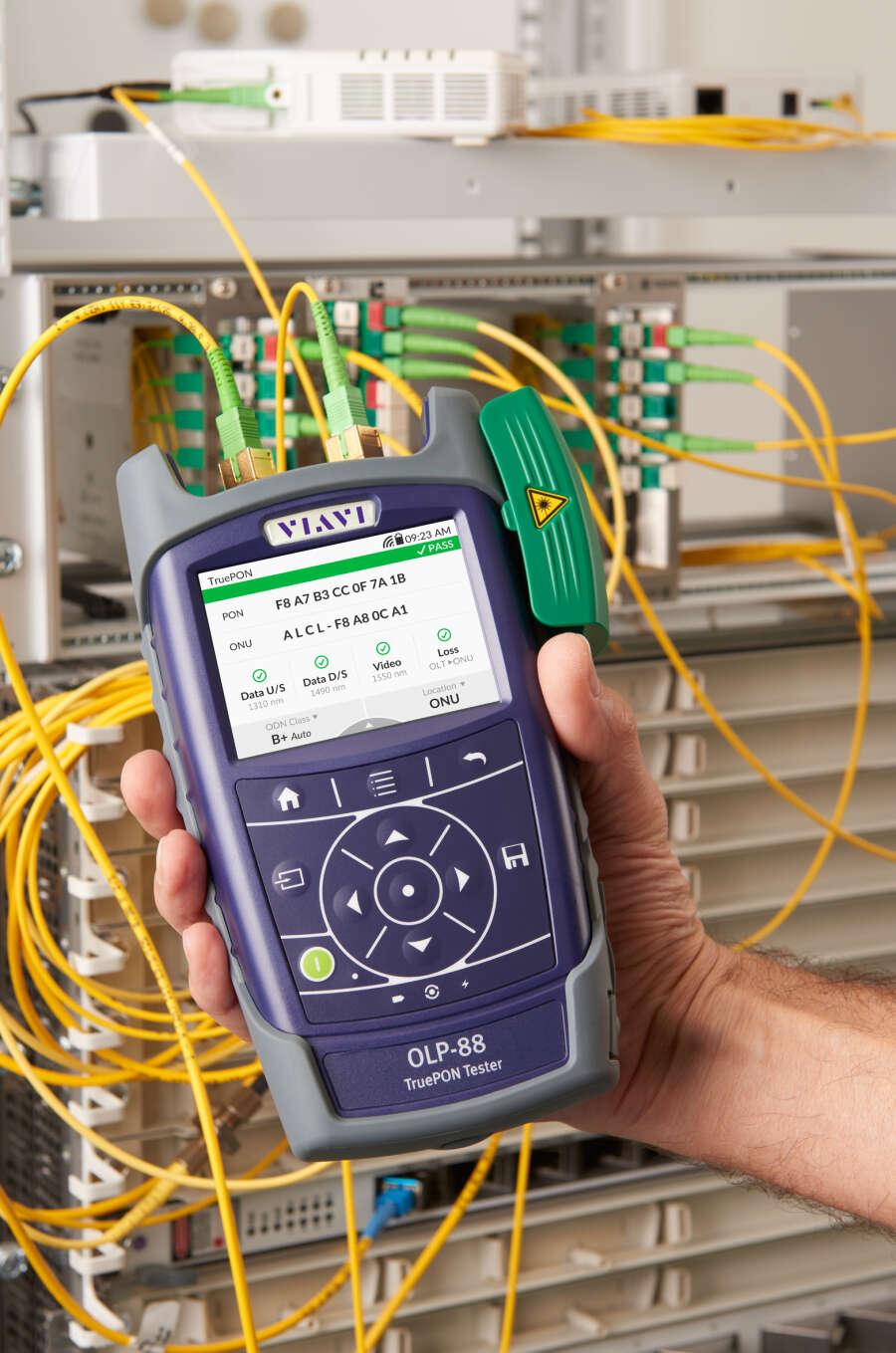

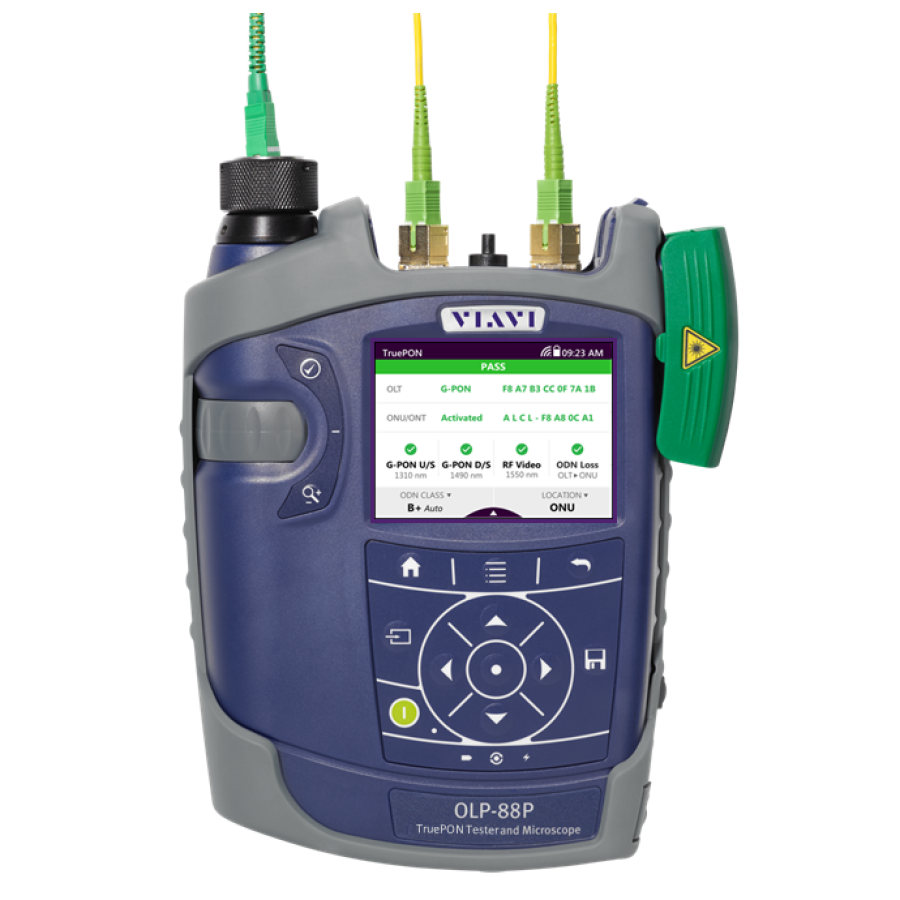

VIAVI SmartClass Fiber OLP-88P TruePON – это селективный измеритель мощности одного из ведущего в мире производителя приборов для диагностики оптического кабеля, американской компании VIAVI Solutions. OLP-88P идеально подходит для специалистов, обслуживающих PON и GPON сети позволяя выполнять ряд тестов по обслуживанию и поддержке сетей, выявлению неисправностей.

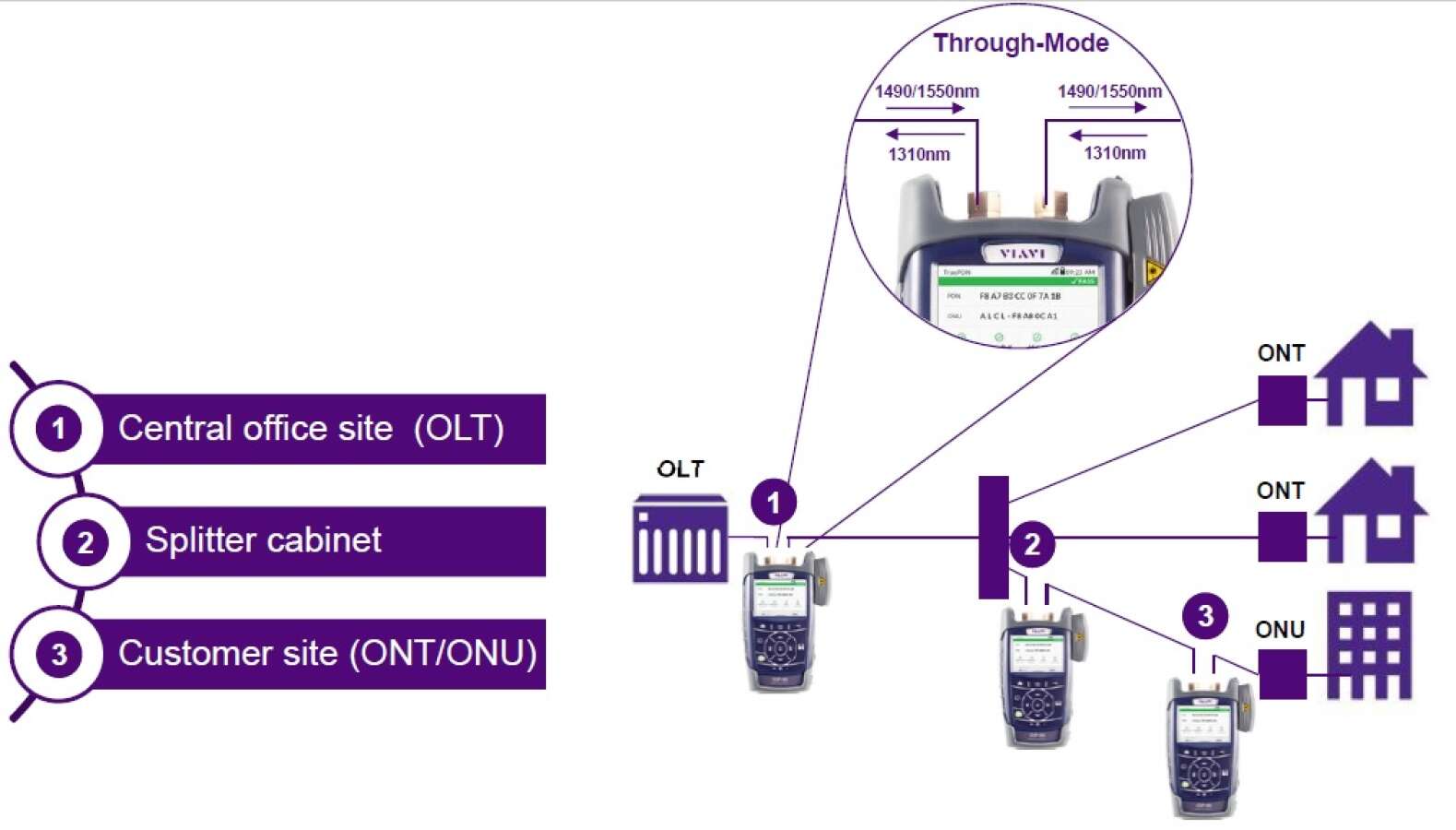

VIAVI SmartClass Fiber OLP-88P работает на длинах волн 1310/1490/1550 нм и подключается в разрыв линии проводя трафик через себя. В реальном режиме времени OLP-88 измеряет вносимые потери, уровни мощности нисходящего и восходящего потоков, определяет класс сети ODN (Optical Distribution Network), а также идентифицирует терминалы OLT (Optical Linear Terminal) и ONT (Optical Network Terminal) на стороне провайдера и клиента, выявляет неисправные ONT/ONU (Optical Network Unit), создающие проблемы в обслуживании сети.

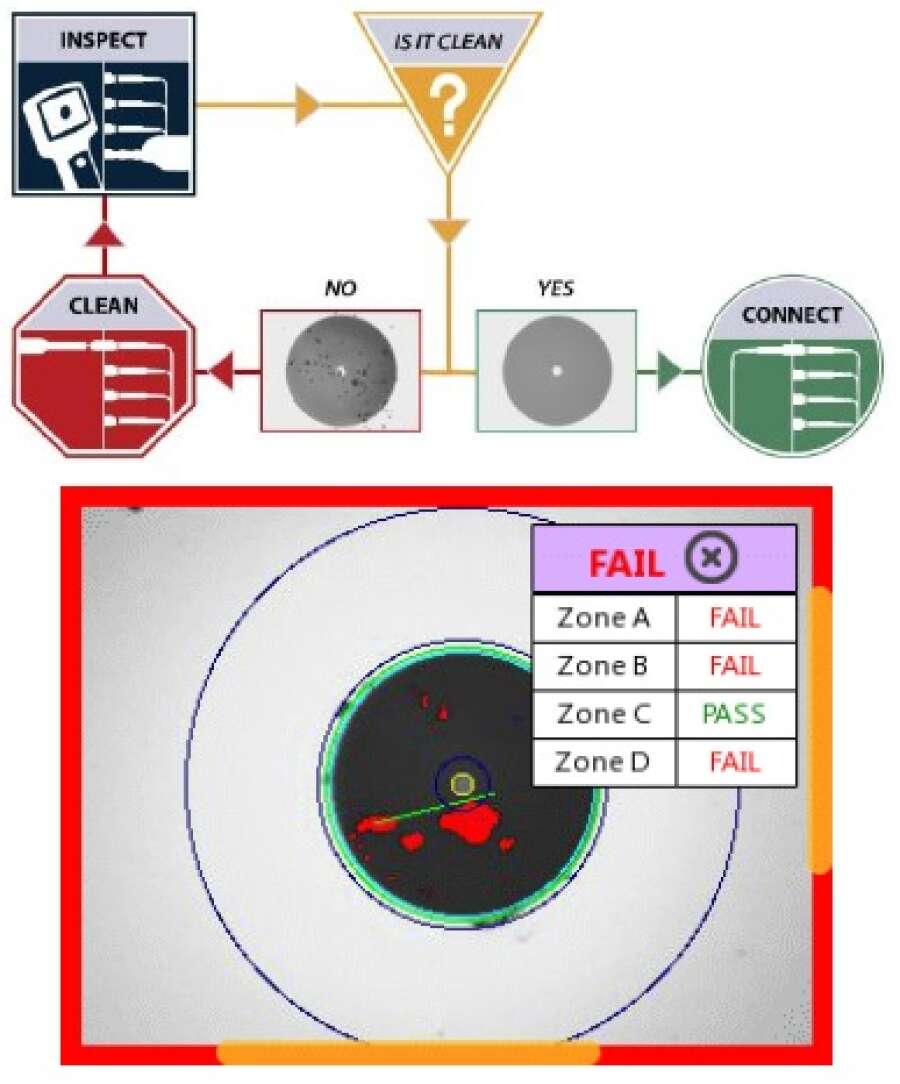

VIAVI SmartClass Fiber OLP-88P имеет встроенный микроскоп PCM для проверки чистоты оптических коннекторов пачкордов. Дополнительно OLP-88P может комплектоваться внешним микроскопом P5000i для проверки оптических коннекторов как патчкордов, так и и патчпанелей. Чистота оптических коннекторов — залог низких потерь и высокой производительности сети. Нажатием одной кнопки прибор оценивает состояние коннектора и выдается заключение «Прошел/Не прошел» в соответствии с критериями международного стандарта IEC 61300-3-35, либо по критериям пользователя.

Преимущества VIAVI SmartClass Fiber OLP-88P TruePON

  • Гарантирует правильную оценку GPON с первого подключения;
  • Снижает сложность технологического процесса во время проведения работ;
  • Ускоряет поиск неисправностей и облегчает восстановление системы;
  • Оптимизирует рабочие процессы, исключает проблемы, связанные с нехваткой практики.

Особенности VIAVI SmartClass Fiber OLP-88P TruePON

  • Селективный измеритель мощности на длинах волн 1310/1490/1550 нм;
  • Автоматическое определение класса ODN и анализ  по параметрам прошел/ не прошел;
  • Идентификация OLT/ONT;
  • Низкие вносимые потери (
  • Генерация отчетов;
  • Цветной сенсорный экран;
  • Компактный и легкий инструмент;
  • Хранение результатов данных до 10000 шт;
  • USB и Ethernet порт;
  • Опция Wi-Fi;
  • 12 часов работы от батареи;
  • Сменные оптические коннекторы;

Анализ PON сетей

  • Проверка активирования ONU/ONT;
  • Идентификация серийного номера ONU/ONT;
  • Обнаружение дефектных ONU/ONT и несанкционированных устройств;

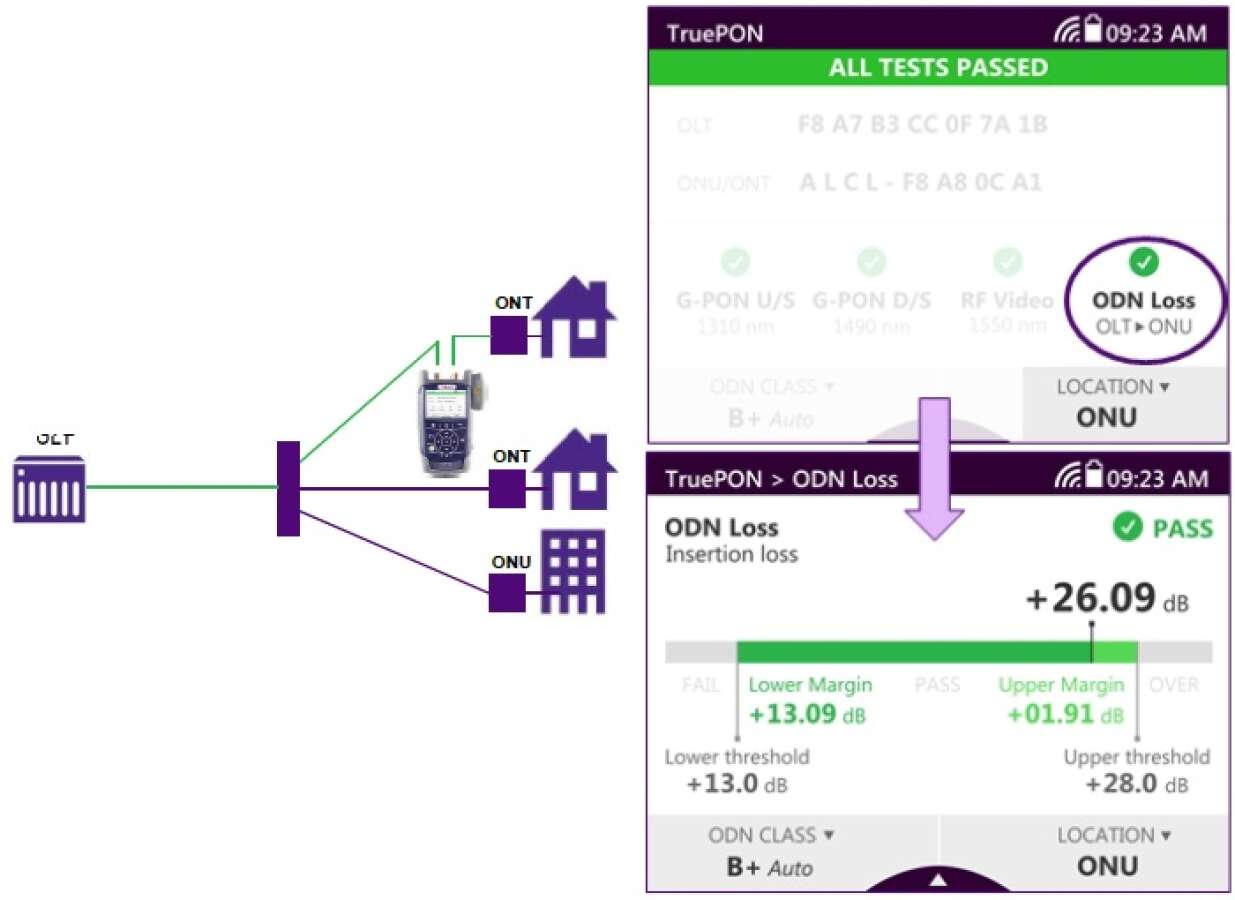

  • Измерения вносимых потерь в режиме реального времени, без разрыва ODN;
  • Автоматическая установка настроек «Прошел/не прошел», основанные на классе ODN;
  • Идентификация OLT-ID.

Комплект поставки VIAVI SmartClass Fiber OLP-88P TruePON

  • Измеритель мощности OLP-88P с APC коннекторами, 1шт;
  • Оптичекий адаптер SC, 2шт;
  • Руководство по быстрой настройке и инструкция по безопасности, 1шт;
  • Комплект аккумуляторных батарей Li-On батарея (3.7 В, 20 Вт) FITP-RBP2, 1компл;
  • Адаптер питания (12 В, 2 A) PS4, 1шт;
  • Мягкая сумка FBPP-SCASE2, 1шт.

Технические характеристики VIAVI SmartClass Fiber OLP-88P

Технические возможности

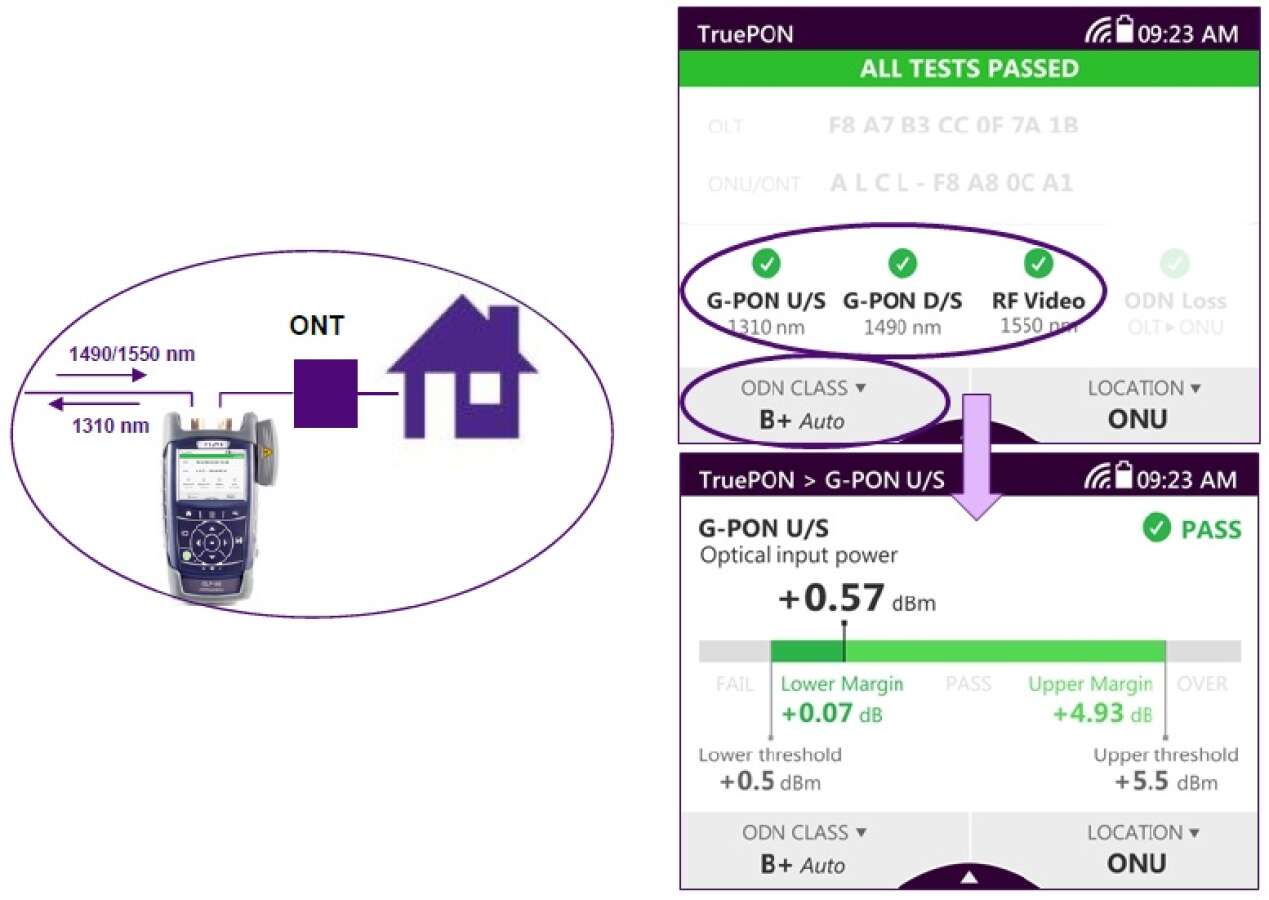

Сквозной режим работы через два оптических порта для измерения мощности нисходящего и восходящего потоков1

Нисходящий поток от OLT (1490 нм)

Восходящий поток от ONT (1310 нм)

Нисходящий поток видеосигнала RF (1550 нм)

Анализ данный GPON
Идентификация серийных номеров ONU/ONT2 Включено
Определение класса ODN и установка автоматического порога3 Программная опция GPON-ID
Измерение вносимых потерь в режиме активной передачи данных рабочей сети с автоматическим анализом "Прошел/Не прошел"3 Программная опция GPON-ID
Идентификация OLT3 Программная опция GPON-ID
Обнаружение чужих/мошеннических ONU2 Программная опция обнаружения  чужих/мошеннических ONU
Инспектирование волокна
С использованием внешнего микроскопа Микроскоп P5000i
Через встроенный микроскоп для пачкордов Версия прибора OLP-88P

FTTx Измерения

Измеритель мощности

Восходящий поток от ONT (1310 нм)4

Диапазон измерения мощности

-40 до 13 дБм4

Максимально допустимый уровень входного сигнала

+17 дБм

Спектральная полоса пропускания

1290 - 1330 нм

Нисходящий поток от OLT (1490 нм)

Диапазон измерения мощности

-40 до +7 дБм

Максимально допустимый уровень входного сигнала

+9 дБм

Спектральная полоса пропускания

1480 - 1500 нм

Нисходящий поток видео сигнала RF (1550 нм)

Диапазон измерения мощности

-40 до +26 дБм

Максимально допустимый уровень входного сигнала

+27 дБм

Спектральная полоса пропускания

1550 - 1560 нм

GPON анализ данных на 1490 нм

-30 до +7 дБм

Разрешение экрана

0,01 дБм/ 0,001 мкВт

Единицы измерений

 дБ, дБм, Вт, прошел/не прошел

Возвратные потери ORL

>60 дБ

Настройки порогов

ITU-T G.984.3 или настройки  пользователя

Калибровочные длины волн

1310/1490/1550 нм

Нестабильность мощности5

±0,5 дБ

Вносимые потери  на стыке5

<1,5 дБ

Общие характеристики

Экран

3,5” сенсорный контрастный цветной LCD

Память

 свыше 10000 результатов

Считывание данных

Через USB- интерфейс

Электрический интерфейс

2х USB порта, 1хmicro USB, Ethernet

Wi-Fi интерфейс

Опционально

Электропитание

12 В, 2А

Батарея

Li-ion (37 В, 20 Вт)

Работа от батареи

 >12 часов

Оптические коннекторы

Сменные SC /APC

(FC, ST и LC опционально)

Габариты (ДхШхВ)

208х112х64 мм

Вес

750 г

Температура хранения

-25 до +55 ˚C

Рабочий диапазон температур

-5 до +45 ˚C

  1. Для сигналов B-PON (ITU-T G.983.x), E-PON (IEEE 802.3), G-PON (ITU-T G984.x).
  2. Для G-PON сигналов согласно ITU-T G.984 (без PON-ID).
  3. Опционально для G-PON согласно ITU-T G.984 Amd3.
  4. В скоростном режиме (burst): -35 до +13 дБм.
  5. При 23°C ±3°C, 1310/1490/1550 нм, −7 дБм.

Опции и аксессуары для VIAVI SmartClass Fiber OLP-88P

Опции

JD-2327/94.01

Опция обнаружение чужих/мошеннических ONU, программная

JD-2327/94.02

Опция GPON-ID, программная

JD-2327/90.21

Опция Wi-Fi с USB WI-FI адаптером, аппаратная

Аксессуары

JD-FBP-SD101

USB видеомикроскоп P5000i, набор SD101: P5000i, ПО, нак-ки SC,LC для пачп. и 2.5,1.25мм для пачкорда

JD-2155/00.32

Сменный оптический адаптер ST/РС

JD-2155/00.05

Сменный оптический адаптер FC (PC или APC)

JD-2155/00.07

Сменный оптический адаптер LC (РС или АРС)

JD-FITP-RCG1

Сменная литий-ионная батарея и адаптер питания (12 Вт)

JD-FBPP-PS4

Адаптер питания для SmartClass Fiber

JD-FITP-RBP2

Литий-ионная батарея для SmartClass Fiber

JD-FITP-UC4

Сумка свободные руки для SmartClass Fiber

JD-FITP-UC4P

Сумка свободные руки для устройства SmartClass Fiber с интегрированным микроскопом

JD-FBPP-SCASE2

Мягкая сумка для набора SmartClass Fiber
