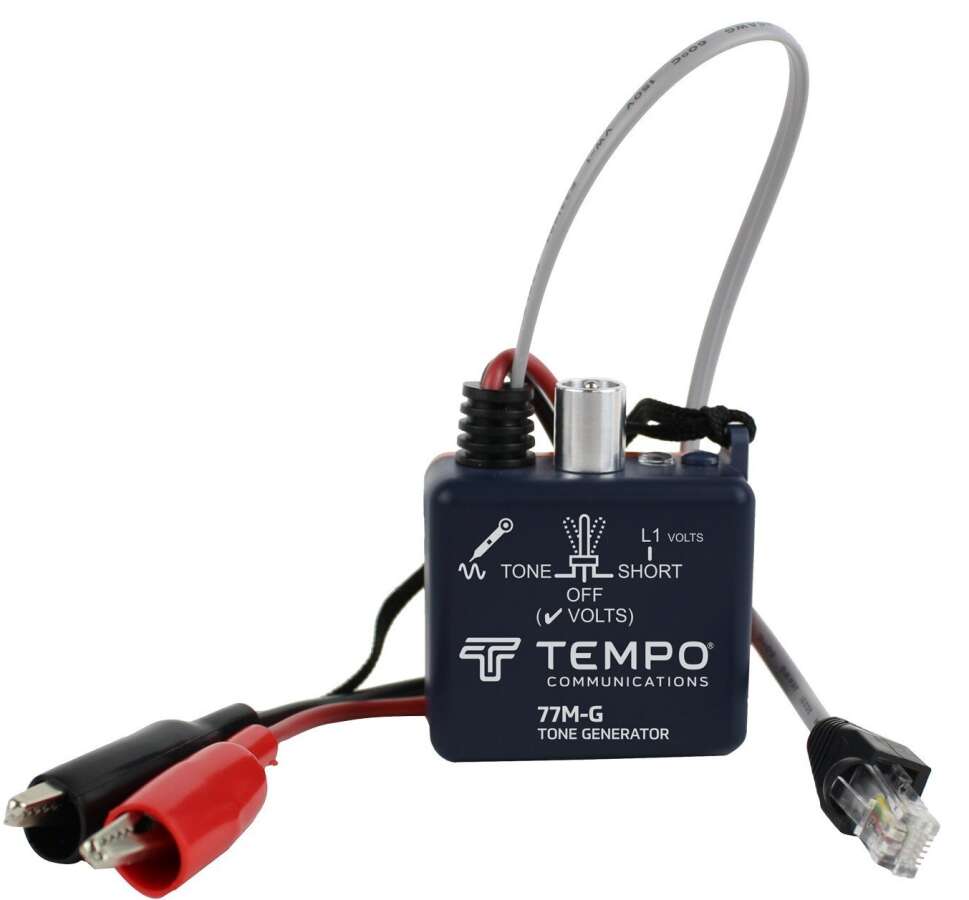

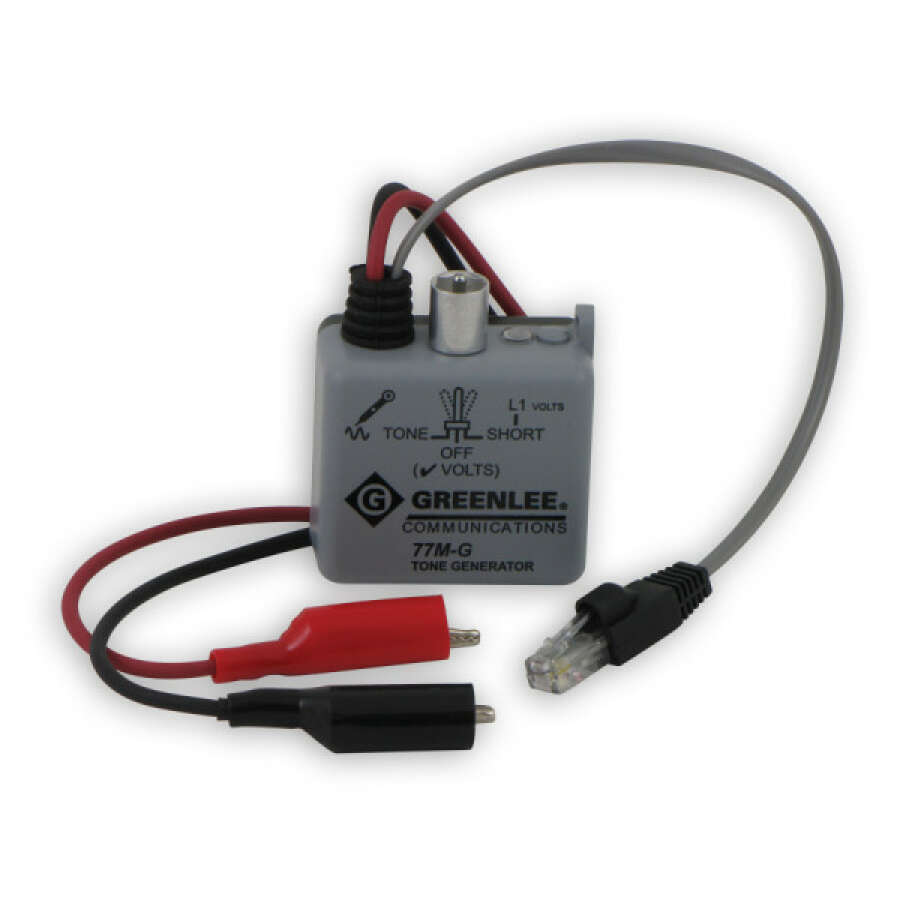

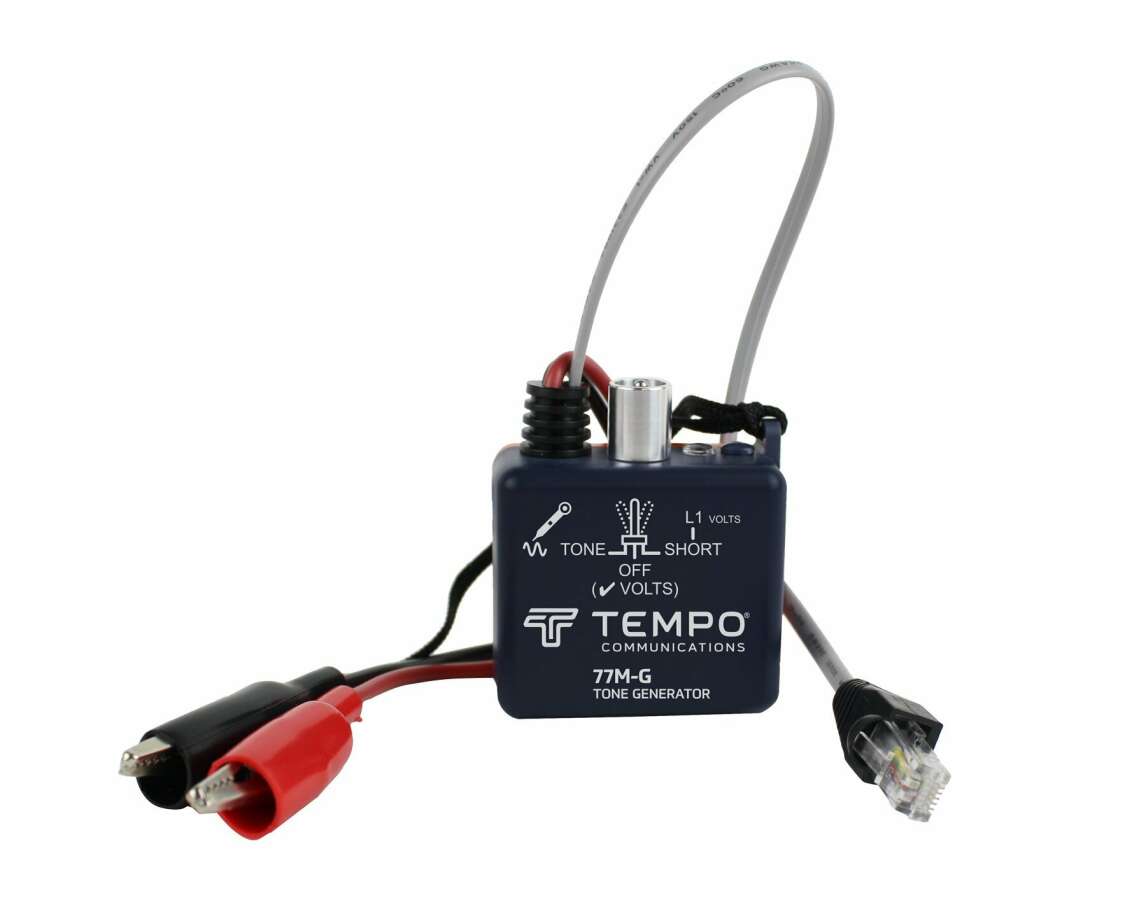

Greenlee 77M-G - тональный генератор

Артикул: GT-77M-G

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Tempo 77M-G - генератор тонального сигнала. Совместно с индуктивным щупом он позволяет прозванивать медные кабельные линии, выполнять идентификацию проводников или портов на кроссе или в распределительной коробке. Tempo 77M-G является обязательным компонентом в составе набора приборов техников Tempo 601K. Генерабор также снабжен дополнительным функционалом, позволяющим повысить удобство обслуживания медных кабельных линий.

Основные функции тонального генератора Tempo 77M-G

  • генерация тонального сигнала для трассировки и отбора пар совместно с индуктивным щупом;
  • проверка целостности линии (LED);
  • определение наличия в линии постоянного напряжения;
  • определение полярности телефонной линии (1 пара);
  • определение наличии в линии переменного (звонкового) напряжения;
  • подача разговорного напряжения для организации канала связи по отключенной от АТС линии;
  • защита по напряжению

Технические характеристики тонального генератора Tempo 77M-G

Параметр Значение
Частота подаваемого тонального сигнала переменная 890/960 Гц
Частота смены сигнала 1,3 Гц; 6 Гц (переключатель внутри корпуса)
Выходная мощность +10 дБм
Величина напряжения, питающего микрофон телефонной трубки (для организации связи по отключенной от АТС линии) 4,6 В
Сопротивление линии для визуальной индикации короткого замыкания
Сопротивление линии для звуковой индикации короткого замыкания
Количество телефонных линий, в которых определяется полярность
  • 1 (при подключении крокодилами или модульного разъема)
Защита по напряжению (импеданс 600 Ом) 52В
Питание 9 В (крона)
Продолжительность работы от батареи 50 часов
Температура эксплуатации 0 °C ... 50 °C
Температура хранения -50 °C ... 75 °C
Габариты 32 х 64 х 57 мм
Вес 128 гр.



Технические характеристики тональных генераторов Greenlee 77:

Модель 77M-G 77HP-G 77HP-G/6A 77GX 600LS
Выбор частоты нет нет нет есть нет
Защита по напряжению 52В 52В 52В 60В 60В
Подача разговорного напряжения 4,6 В 4,6 В 4,6 В 5,5 В 9,8 В
Рабочие частоты 890/960 Гц 890/960 Гц 890/960 Гц 577/984 Гц 890/960 Гц
Выходная мощность +10 дБм +10 дБм +10 дБм +8 дБм /+1 дБм +7 дБм (при 600 Ом)
Переходник RG11-RG45 нет есть есть нет нет
Определения короткого замыкания светодиод

светодиод, звук

светодиод, звук. есть есть
Определение полярности есть, 1 линия есть, 1, 2 линии есть, 1, 2 линии есть есть
Определение целостности светодиод светодиод, звук светодиод, звук. светодиод есть
Крокодилы с игольчатой площадкой нет нет есть нет нет
Оценка сопротивления шлейфа нет нет нет нет да
№ по каталогу GT-77M-G GT-77HP-G GT-77HP- G/6A PE-77GX 3-20-0473

Технические характеристики тонального генератора Tempo 77M-G

Параметр Значение
Частота подаваемого тонального сигнала переменная 890/960 Гц
Частота смены сигнала 1,3 Гц; 6 Гц (переключатель внутри корпуса)
Выходная мощность +10 дБм
Величина напряжения, питающего микрофон телефонной трубки (для организации связи по отключенной от АТС линии) 4,6 В
Сопротивление линии для визуальной индикации короткого замыкания < 10 кОм
Сопротивление линии для звуковой индикации короткого замыкания < 200 Ом
Количество телефонных линий, в которых определяется полярность
  • 1 (при подключении крокодилами или модульного разъема)
Защита по напряжению (импеданс 600 Ом) 52В
Питание 9 В (крона)
Продолжительность работы от батареи 50 часов
Переходник RG11-RG45 есть
Температура эксплуатации 0 °C ... 50 °C
Температура хранения -50 °C ... 75 °C
Габариты 32 х 64 х 57 мм
Вес 128 гр.

Сравнительная таблица характеристик тональных генераторов серии Tempo 77:

Модель 77M-G 77HP-G 77HP-G/6A 77GX 600LS
Выбор частоты нет нет нет есть нет
Защита по напряжению 52В 52В 52В 60В 60В
Подача разговорного напряжения 4,6 В 4,6 В 4,6 В 5,5 В 9,8 В
Рабочие частоты 890/960 Гц 890/960 Гц 890/960 Гц 577/984 Гц 890/960 Гц
Выходная мощность +10 дБм +10 дБм +10 дБм +8 дБм /+1 дБм +7 дБм (при 600 Ом)
Переходник RG11-RG45 нет есть есть нет нет
Определения короткого замыкания светодиод

светодиод, звук

светодиод, звук. есть есть
Определение полярности есть, 1 линия есть, 1, 2 линии есть, 1, 2 линии есть есть
Определение целостности светодиод светодиод, звук светодиод, звук. светодиод есть
Крокодилы с игольчатой площадкой нет нет есть нет нет
Оценка сопротивления шлейфа нет нет нет нет да
Переходник RJ11-RJ45 в комплекте нет есть есть нет нет
№ по каталогу GT-77M-G GT-77HP-G GT-77HP- G/6A PE-77GX 3-20-0473

Основные функции тонального генератора Tempo 77M-G

  • генерация тонального сигнала для трассировки и отбора пар совместно с индуктивным щупом;
  • проверка целостности линии;
  • подача разговорного напряжения для организации канала связи по отключенной от АТС линии;
  • определение полярности телефонной линии (1 пара)

Видео: Отбор кабельных пар на удаленном конце кабеля (дополнительно нужен индуктивный щуп)

Аксессуары для индуктивного щупа Tempo 77M-G

Фото Артикул Наименование
3-00-0498 Tempo RPC - Зажимы "крокодил" для тональных генераторов и тестовых телефонных трубок
GT-PA1902 Tempo PA1902 - модульный адаптер RJ45 (8 контактов)
GT-PA1903 Tempo PA1903 - модульный адаптер RJ11 (6 контактов)
2-10-0494 Tempo 700C - сумка-чехол для индуктивных щупов 200B, 200EP, 200FP, 200XP, 402R, тональных генераторов 77HP-G, 77HP-G/6A, 77M-G, 402T, 77GX, 77GX2, AT8, AT8L, наборов включающие данные компоненты
