Greenlee 601K-G - тестовый набор

Артикул: GT-601K-G

Цена: 13 619.10 ₽

В наличии: 43

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
13 619.10 ₽
Вопрос менеджеру
Оплата:
  • наличный/безналичный расчет, банковские карты.
Доставка:
  • самовывоз со склада (бесплатно), курьер по Москве, доставка транспортной компанией по России.
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

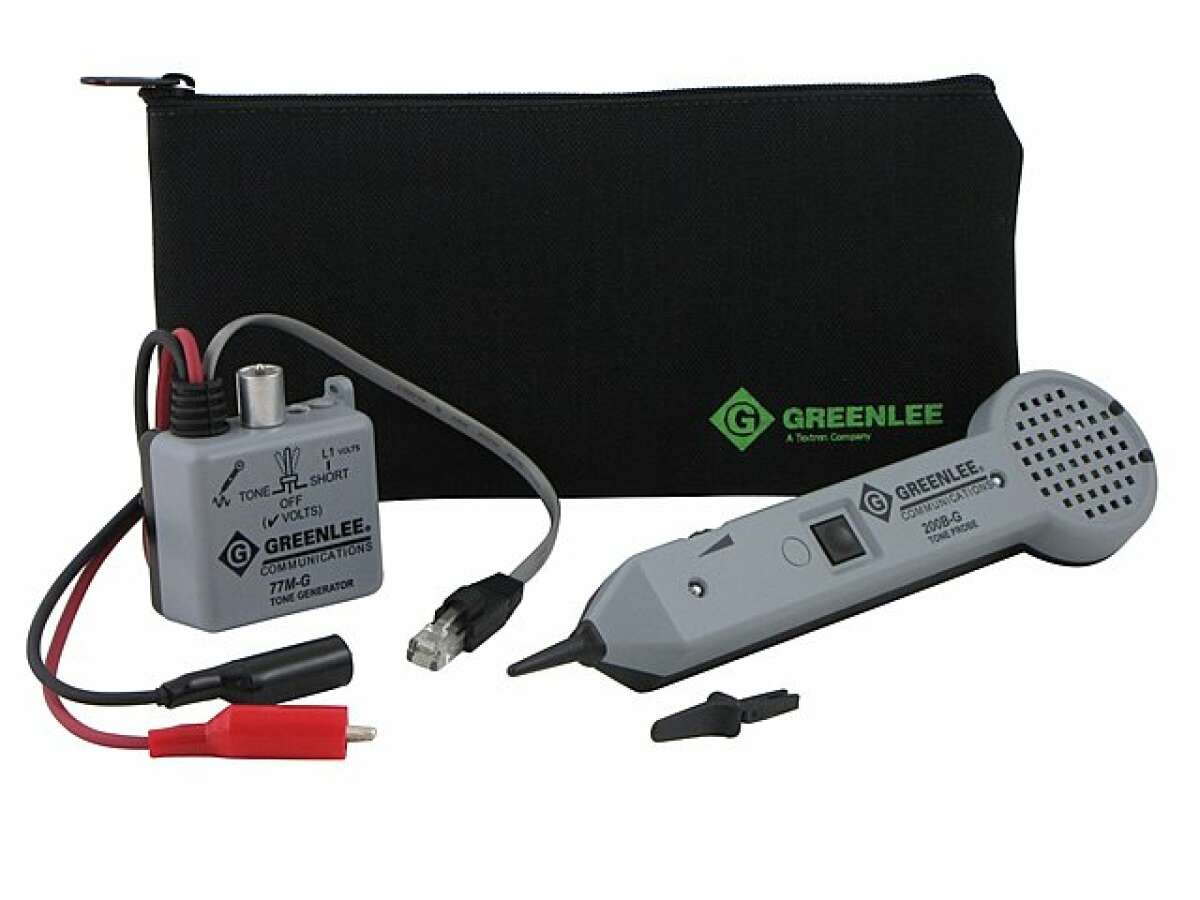

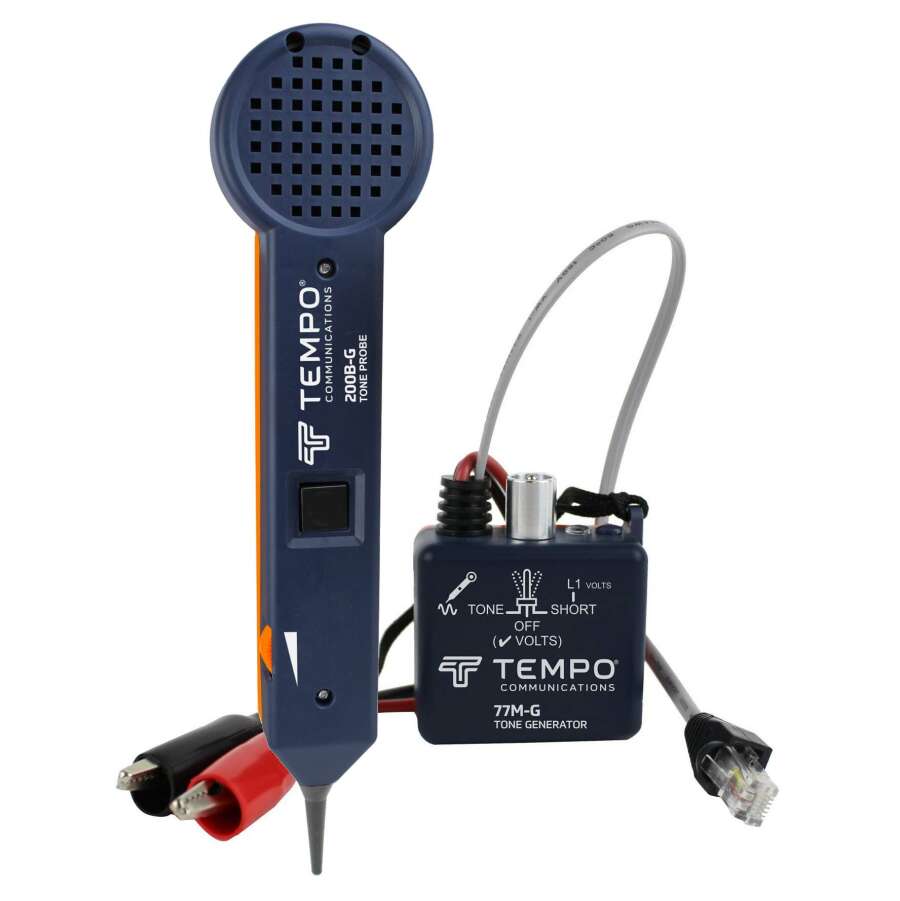

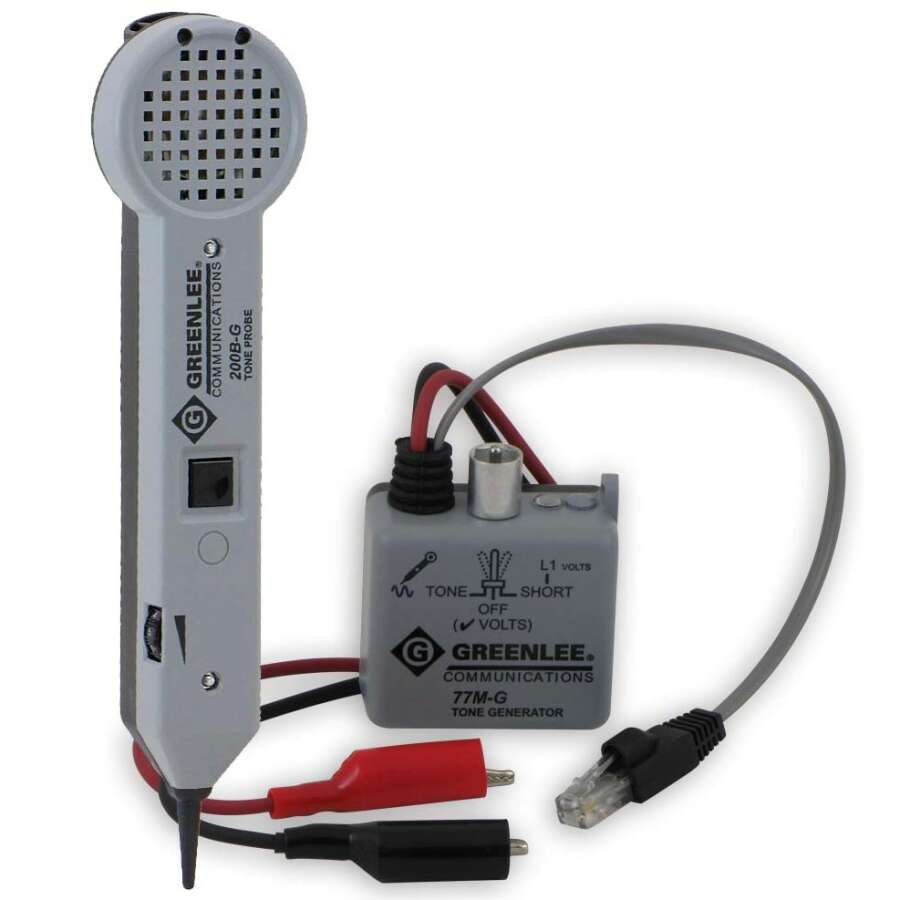

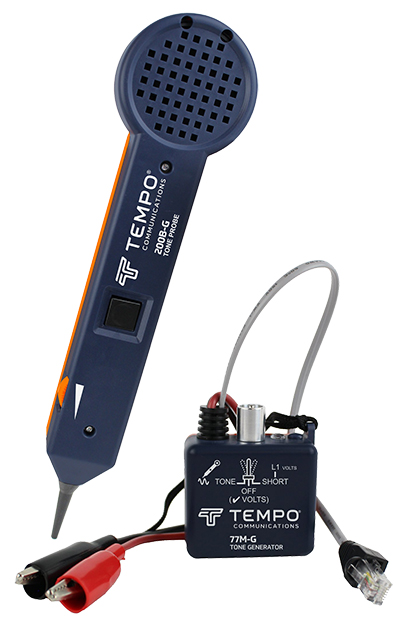

Tempo 601K-G - тестовый набор для “прозвонки” кабеля, отбора кабельных пар в распределительной коробке или муфте, поиска портов на кроссе. Он обладает отличными функциональными возможностями и техническими характеристиками, благодаря которым завоевал доверие пользователей во всем мире. Набор состоит из генератора 77M-G, индуктивного щупа 200B-G и чехла для переноски. Мощность генератора и чувствительность приемника позволяют обеспечить комфортную работу на протяженных аюонентских линиях. Индуктивный щуп имеет два сменных пластиковых наконечника (острый и плоский) не допускающих замыкания жил при идентификации пары.

Основные функции Tempo 601K-G

  • генерация и прием тонального сигнала (890/960 Гц; +10 дБм);
  • идентификация пар в многопарном кабеле;
  • поиск нужной пары в распределительном ящике, кроссе или муфте;
  • визуальная индикация короткого замыкания жил (целостности линии);
  • индикация постоянного напряжения в линии;
  • индикация переменного (звонкового) напряжения в линии;
  • определение полярности телефонной линии (1 линия);
  • организация канала служебной связи (подача питающего напряжения 4,6 В для микрофона тестовой телефонной трубки);
  • громкость динамика: 30 дБ;
  • защита по напряжению выхода генератора: 52 В;
  • индикация низкого заряда батареи;
  • тип наконечников индуктивного щупа: пластиковые (круглый и плоский);
  • подключение к линии: крокодилы, RJ11

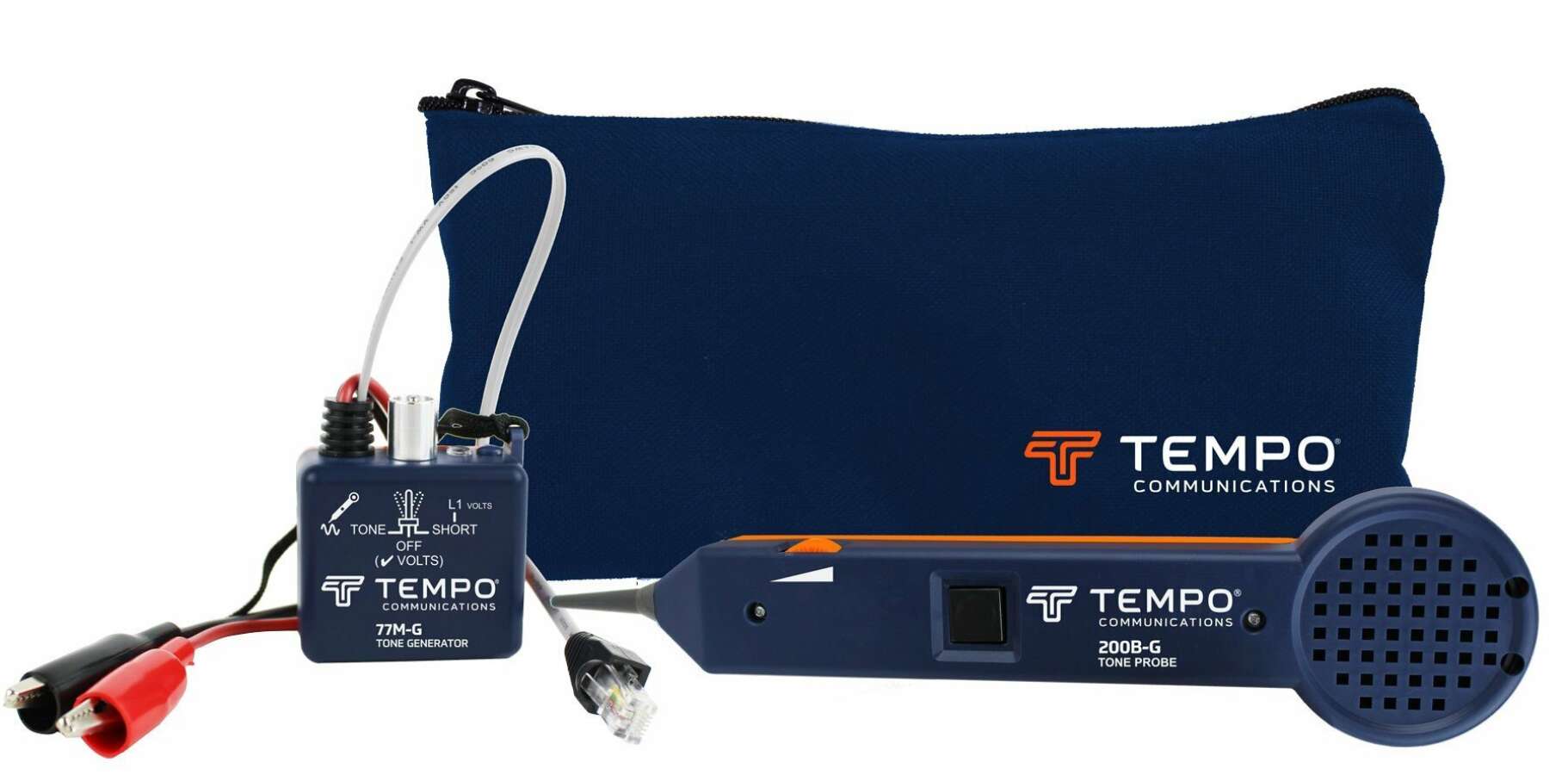

    Комплект поставки набора Tempo 601К-G:

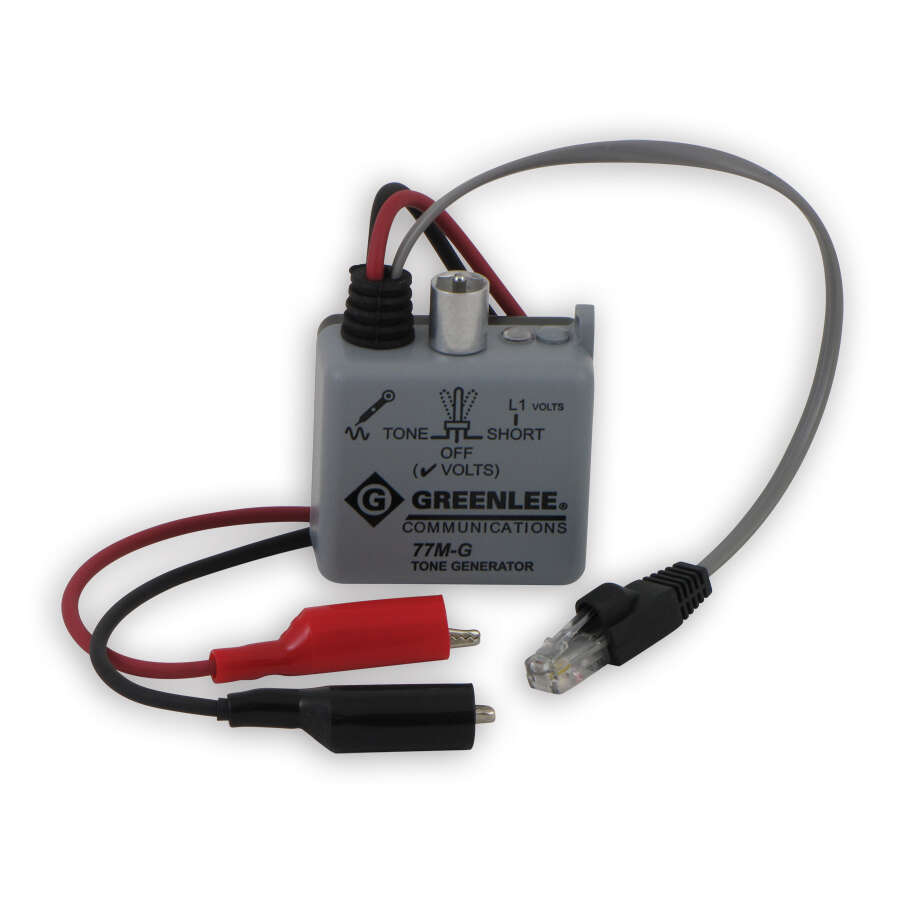

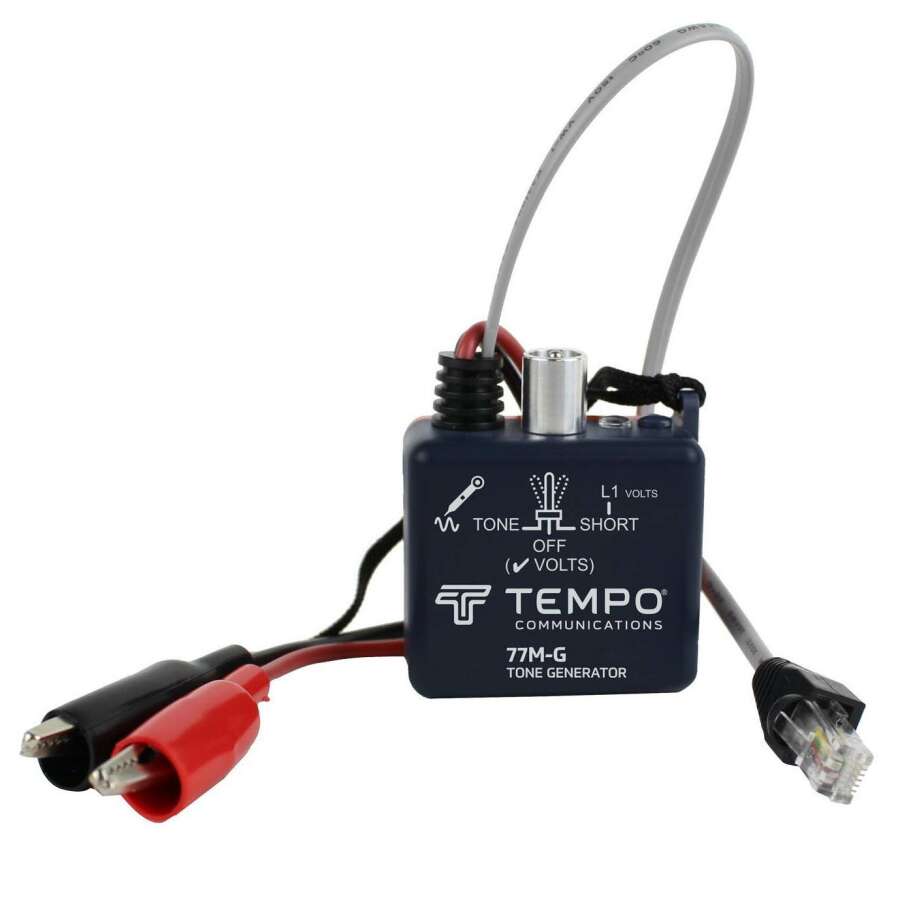

    • тональный генератор 77M-G - 1 шт

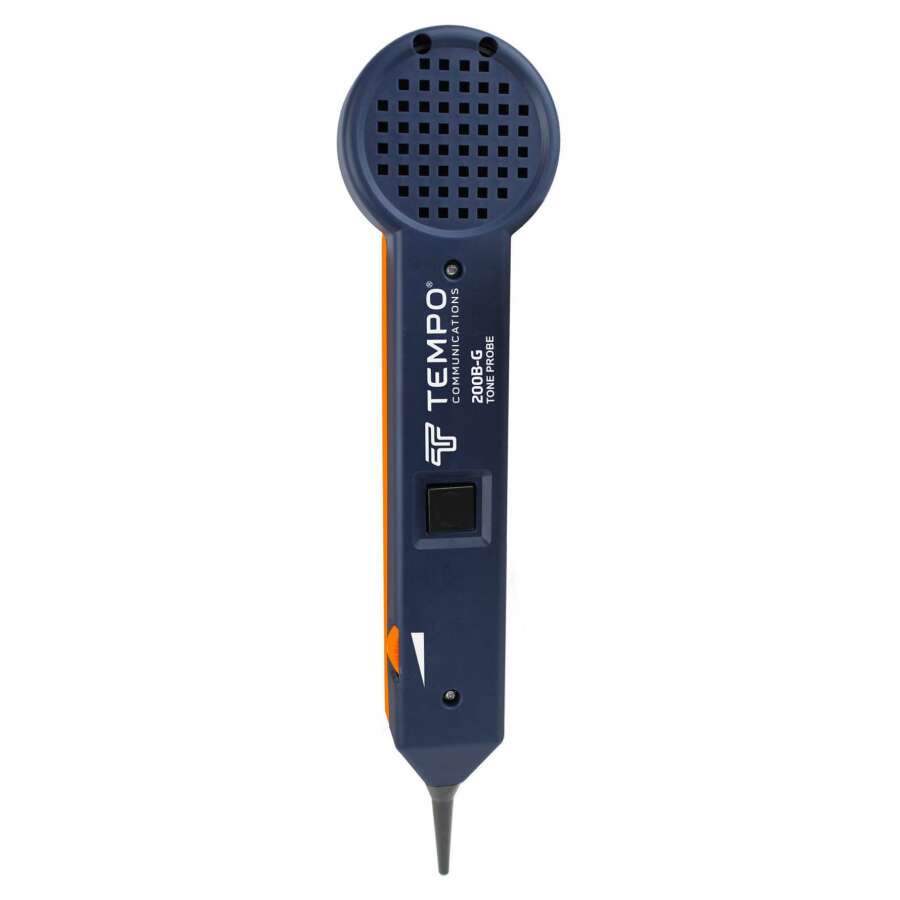

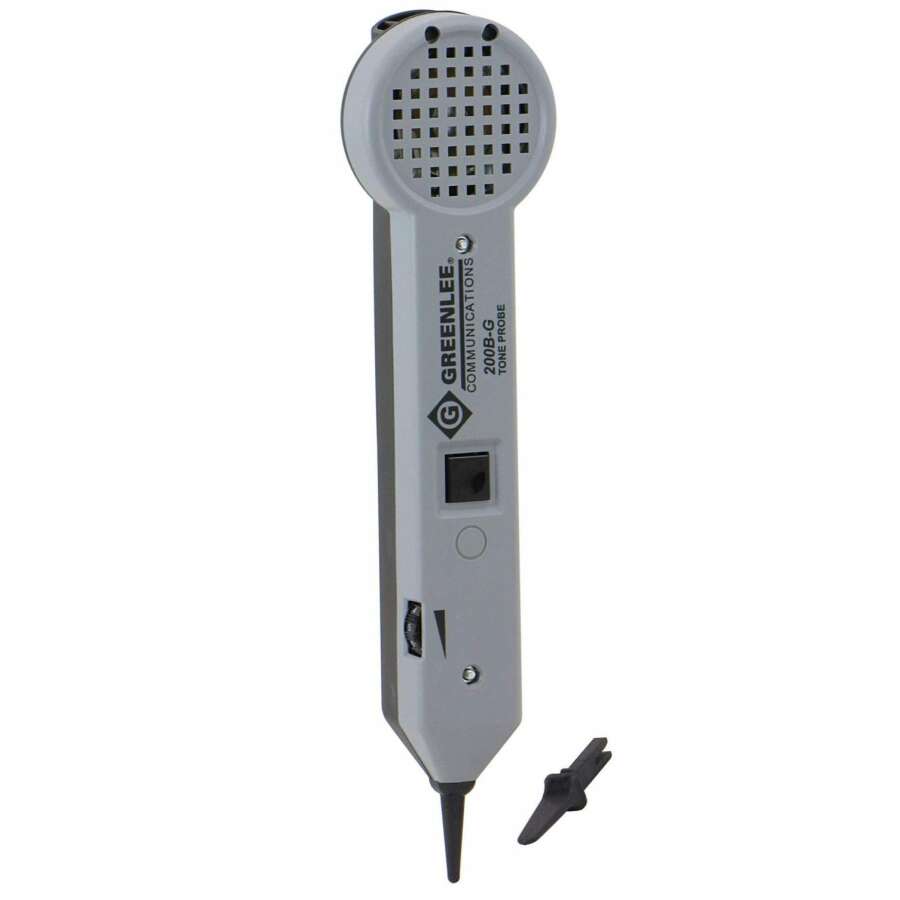

    • индуктивный щуп 200B-G - 1 шт.

    • нейлоновый чехол - 1 шт

    Технические характеристики тестового набора Tempo 601K-G

    Параметр Значение
    Генератор
    Напряжение батареи разговора (при 600 Ом) 4,6 В DC
    Выходная мощность (при 600 Ом) +10 дБм
    Индикация короткого замыкания (LED) <10 кОм
    Частота сигнала 890/960 Гц
    Защита по напряжению 52В DC
    Питание 9 В (крона)
    Время работы от батареи 50 часов
    Температура эксплуатации 0 °C ... 50 °C
    Температура хранения -50 °C ... 75 °C
    Габариты 32 х 64 х 57 мм
    Вес 128 гр
    Индуктивный щуп
    Диапазон принимаемых частот 500 Гц – 5 кГц
    Коэффициент усиления (номинальный) 30 дБ
    Возможность регулировки усиления (громкости) да
    Сопротивление пластикового наконечника 300 Ом
    Входной импеданс (номинальный) 100 МОм
    Питание 9 В (крона)
    Время работы от батареи 50 часов
    Температура эксплуатации и хранения 0 °C ... 50 °C
    Габариты 231 х 55 х 28
    Вес 145 г

    Сравнительная таблица тестовых наборов 601K-G, 701K-G, 701K-G/6A

       701K-G   701K-G/6A  601K-G
    Модель индуктивного щупа
    Щуп 200EP-G + +
    Щуп 200B-G     +
    Характеристики индуктивного щупа
    Регулятор громкости + + +
    Сигнальный LED индикатор + +
    Разъем для подключения тестовой телефонной трубки + +
    Разъем для подключения гарнитуры (с защитой от звуковых колебаний в гарнитуре) + +
    Разъем для подключения гарнитуры (без защиты от  звуковых колебаний в гарнитуре)
    Фонарик + +
    Модель генератора тонального сигнала
    Генератор 77HP-G +
    Генератор 77HP-G/6A   +
    Генератор 77M-G     +
    Характеристики генератора
    Звуковой индикатор К.З. + +
    Световой индикатор К.З. + + +
    LED индикатор полярности одной линии     +
    LED индикатор полярности 1-й или 2-х тиний одновременно + +
    LED индикатор целостности цепи + + +
    Индикатор подачи сигнала в линию + + +
    Индикатор низкого заряда батареи + + +
    Автовыключение
    Переключатель мелодии сигнала + + +
    Количество мелодий 2 2 2
    Адаптер RJ 11 - RJ 45 + +
    Клипсы-крокодилы с игольчатой площадкой в клипсах подключения к проводнику   +
    Клипсы-крокодилы стандартные +   +

    Основные функции Tempo 601K-G

    • генерация и прием тонального сигнала (890/960 Гц; +10 дБм);
    • идентификация пар в многопарном кабеле;
    • поиск нужной пары в распределительном ящике, кроссе или муфте;
    • визуальная индикация короткого замыкания жил (целостности линии);
    • индикация постоянного напряжения в линии;
    • индикация переменного (звонкового) напряжения в линии;
    • определение полярности телефонной линии (1 линия);
    • организация канала служебной связи (подача питающего напряжения 4,6 В для микрофона тестовой телефонной трубки);
    • громкость динамика: 30 дБ;
    • защита по напряжению выхода генератора: 52 В;
    • индикация низкого заряда батареи;
    • тип наконечников индуктивного щупа: пластиковые (круглый и плоский);
    • подключение к линии: крокодилы, RJ11

    Принцип работы тестового набора для отбора кабеля:

    Для "прозвонки" пары на удаленном конце кабеля, необходимо:

    1. Черный провод генератора подключить к экрану (оболочке) кабеля;
    2. Красный провод генератора подключить к паре, которую необходимо идентифицировать на удаленном конце кабеля;
    3. Включить генератор в положение "Tone"
    4. Развести пары на удаленном конце кабеля на максимально возможное расстояние друг от друга. Увеличение расстояния между парами приведет к уменьшению взаимных наводок и уменьшению вероятности ошибочного определения пары.
    5. Включить индуктивный щуп и поочередно поднести его наконечник к каждой из пар кабеля на удаленной его стороне. Наиболее мощный сигнал будет наблюдаться при приближении щупа к паре, в которую был подан сигнал генератора. Если сигнал хорошо слышен на всех парах - следует уменьшить громкость щупа и повторить измерение.

    Видео: Поиск скрытой проводки при помощи индуктивного щупа Tempo

    Видео: Отбор кабельных пар на удаленном конце кабеля

    Аксессуары для тестового набора Tempo 601K-G

    Фото Артикул Наименование
    3-00-0472 Tempo RPT-1 - комплект сменных пластиковых наконечников (плоский и круглый) для индуктивных щупов 200B, 200EP, 200FP и 200XP
    3-00-0471 Tempo RMT-1 - сменный металлический наконечник (круглый) для индуктивных щупов 200B, 200EP
    3-00-0498 Зажимы «крокодил», пара
    2-10-0494 Tempo 700C - сумка-чехол для индуктивных щупов 200B, 200EP, 200FP, 200XP, 402R, тональных генераторов 77HP-G, 77HP-G/6A, 77M-G, 402T, 77GX, 77GX2, AT8, AT8L, наборов включающие данные компоненты

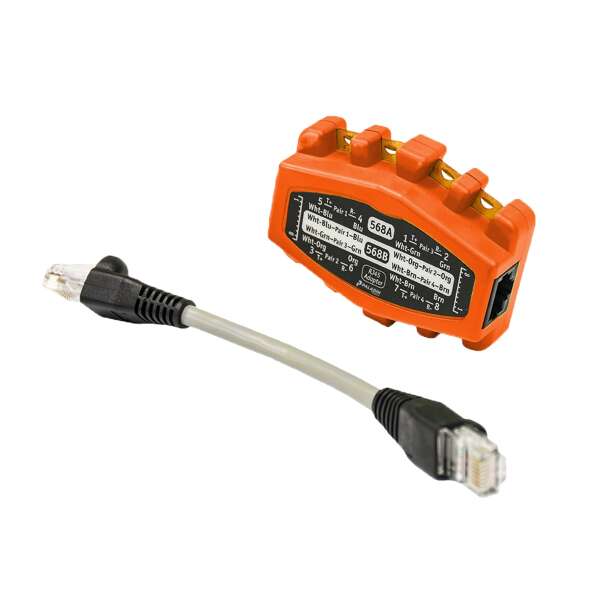

    GT-PA1902 Tempo PA1902 - модульный адаптер RJ45 (8 контактов)
    GT-PA1903 Tempo PA1903 - модульный адаптер RJ11 (6 контактов)
