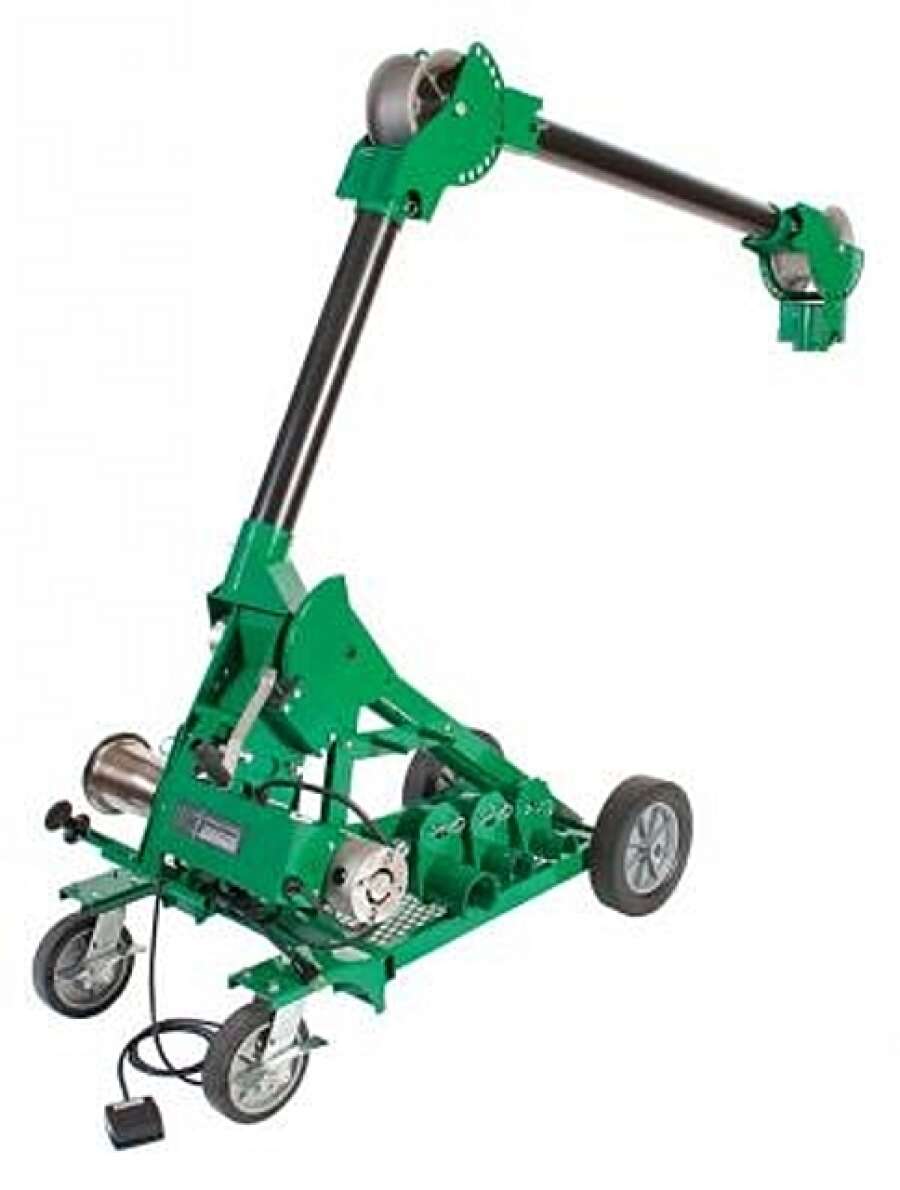

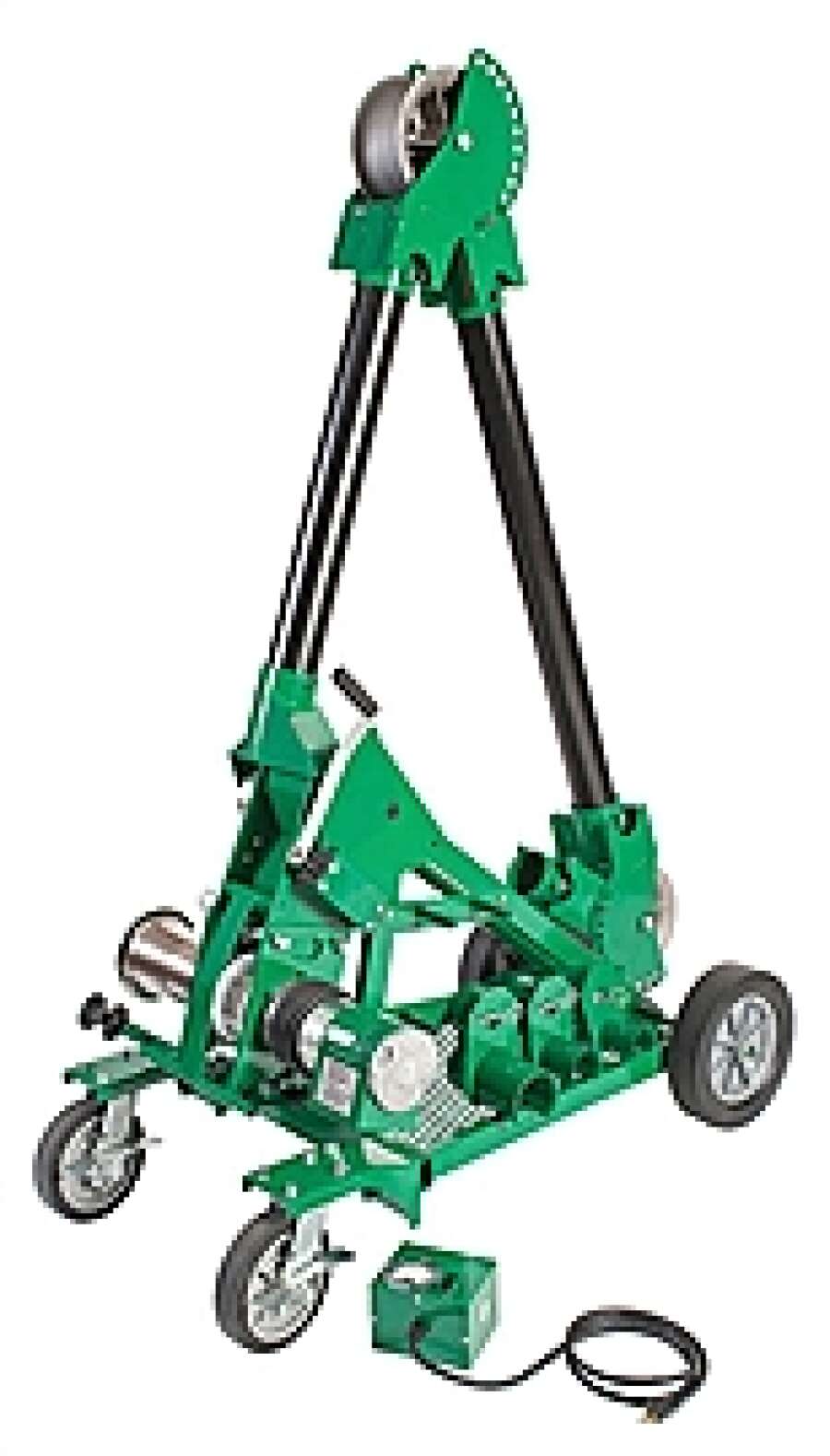

Greenlee UT8 - кабельная лебёдка c мобильной платформой MVB (35,6кН)

Артикул: GT-6806-22

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Greenlee UT8-22 – это электрическая кабельная лебедка с максимальным кратковременным тяговым усилием 35,6кН (3,6т). Рекомендуется для протяжки кабелей в городской и домовой канализации с постоянным усилием не более 30 кН (3т), чего достаточно для монтажа больших строительных длин силовыми и многопарными сигнальными кабелями.

Для увеличения длины строительного участка рекомендуется уменьшать необходимое тяговое усилие применением специальных смазок.

Удобство транспортировки Greenlee UT8-22 обеспечивается мобильной платформой MVB, а вращающаяся на 360 градусов 3-х метровая стрела (труба диаметром 3" (76 мм) делает эту модель идеальным устройством для монтажа кабеля в канализации. Причем для монтажа кабеля в труднодоступных местах, предусмотрено увеличение стрелы MVB UT8-22 до 6-ти метров.

Благодаря высокой степени проработки решения, достигается сокращение времени на подготовку Greenlee UT8-22 к работе. Это реализуется путем оперативной фиксации стрелы на торце кабельной канализации диаметром 2, 3, 4 и 5 дюймов (50 - 127 мм), расположенной в вертикальной или горизонтальной плоскости.

При монтеже кабеля, торец трубы кабельной канализации служит для лебедки точкой опоры, что исключает необходимость ее крепления.

Для протяжки кабеля в траншеях и коллекторах лебедка также способна трансформироваться в удобный для этого вид, опционально, доступна также платформа для напольного крепления, а также для крепления к трубе.

Greenlee UT8-22 используется полимерный канат, выдерживающий усилие 142 кН (14,4 т). Причем на барабан лебедки наматывается всего несколько его витков, что делает лебедку компактной и удобной в эксплуатации. На корпусе лебедки размещен датчик, который контролирует приложенное тяговое усилие.

Технические характеристики Greenlee UT8-22

Табл.1. Соотношения тягового усилия и скорости монтажа кабеля при использовании

Greenlee UT8-22

Нагрузка	Скорость
Без нагрузки	2,74 м/мин
До 8,9 кН (0,9 т)	2,44 м/мин
До 17,8 кН (1,8 т)	2,29 м/мин
До 26,7 кН (2,7 т)	2,13 м/мин
До 35,6 кН (3,6 т)	1,83 м/мин

Табл.2. Режимы работы кабельной лебедки UT8-22

Приложенное тяговое усилие	Режим работы
0 - 28,9 кН (0 - 2948 кг)	непрерывный
28,9 - 35,6 кН (2 948 - 3 631 кг)	15 мин вкл. / 15 мин выкл

Табл.3. Технические параметры Greenlee UT8-22

Параметр	Значение
Максимальное тяговое усилие	35,6 кН (3,6 т)
Тип привода	электрический
Количество фаз питания	1
Напряжение питания, В	220
Частота питающего напряжения, Гц	50
Ток потребления, А	9
Уровень шума, дБ/м	75
Габариты лебедки, мм	290 х 660 х 170
Диаметр трубы стрелы, мм	76,2
Длины стрелы, м	3, 6 (опция)
Вес лебедки, кг	38,0

Способы применения кабельной лебедки Greenlee UT8-22

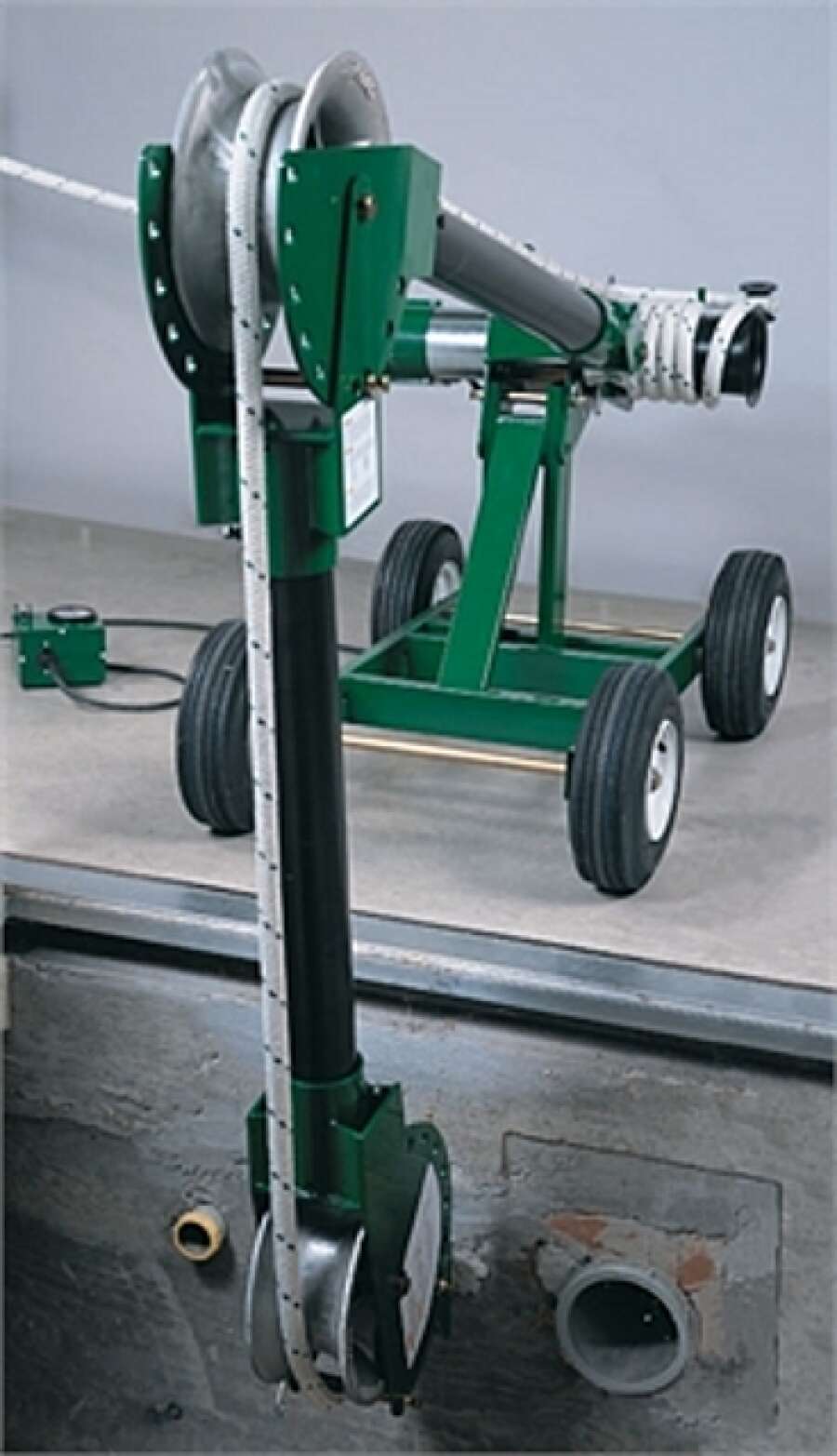

Вариант 1 - Вытягивание кабеля по вертикальной канализации вверх

Вариант 2 - Вытягивание кабеля по вертикальной канализации вниз

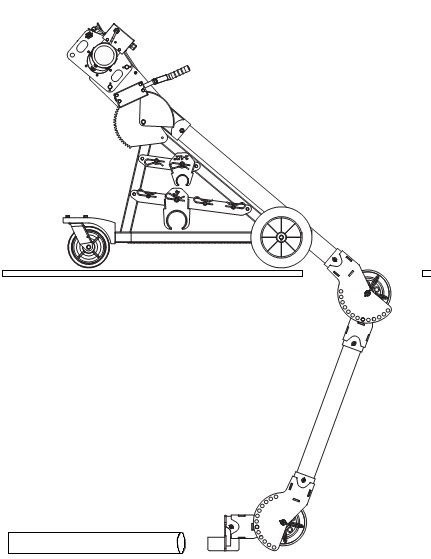

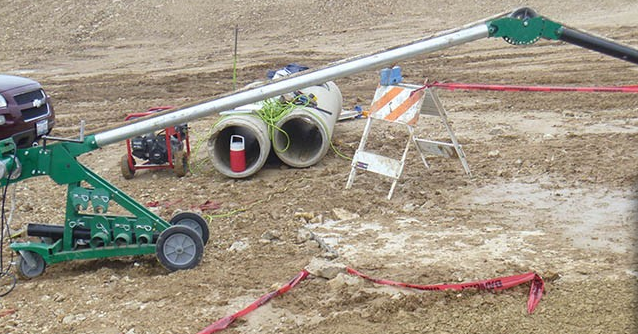

Вариант 3 - Протяжка кабеля по городской кабельной канализации при помощи UT8-22

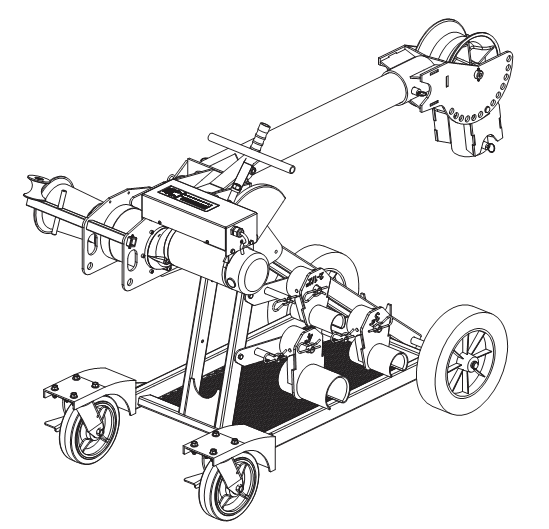

Вариант 4 - Монтаж кабеля в траншеях и коллекторах и в других условиях, совместно с кабельными роликами.

Опции и аксессуары кабельной лебедке Greenlee UT8-22

Фото	Наименование
	Greenlee FG01 - система регистрации для кабельных лебедок
	Патформа с цепью для крепления лебедки к трубе
	Напольная платформа
	Канаты
	Линейные кабельные ролики для монтажа кабеля по опорам
	Линейные кабельные ролики
	Угловые кабельные ролики
	Кабельные чулки
	Гель-смазка
	Кабельные домкраты

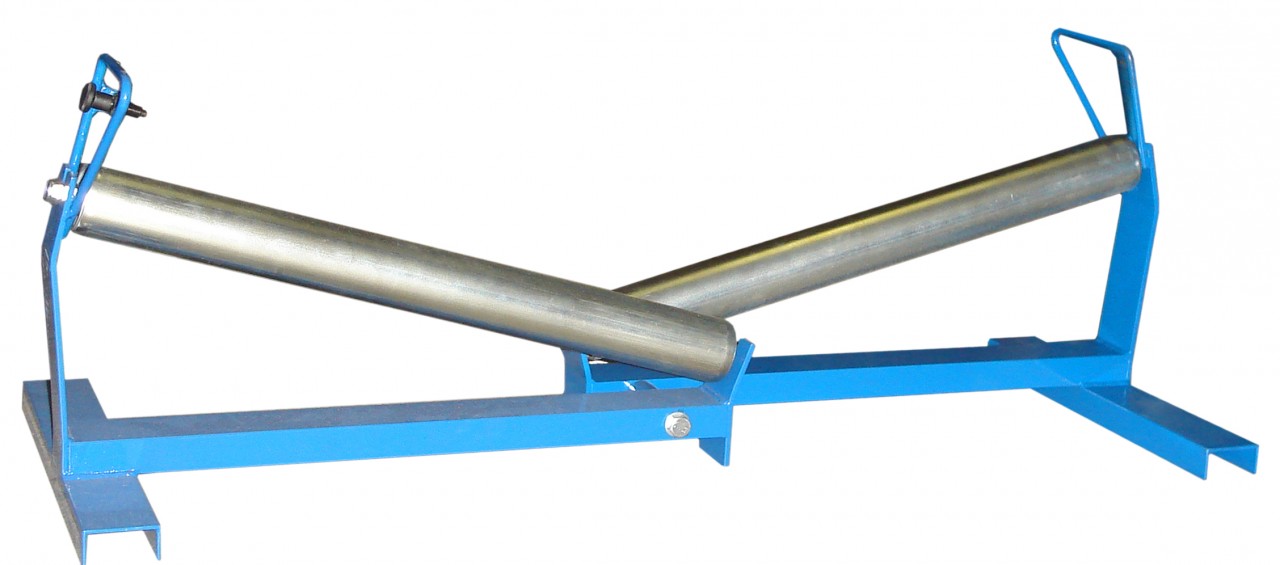

	Направляющая кабельная рама
