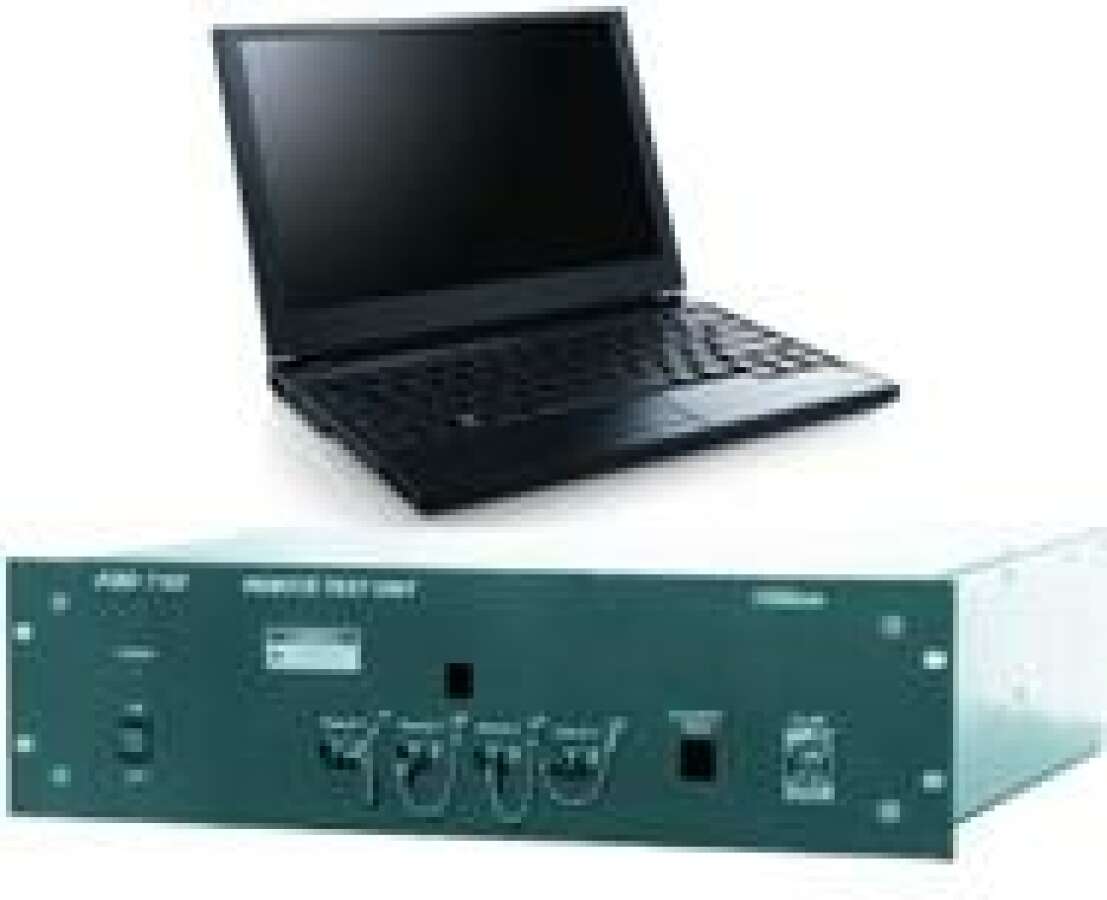

Geozondas 7102 – система удаленного мониторинга волокна.

Артикул: GZ-7102

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Конфигуратор  (запросить цену на конкретную конфигурацию системы)

Geozondas 7102 - система удаленного мониторинга волокна. Она предназначена для непрерывного контроля оптических линий 24 часа в сутки 7 дней в неделю. Система мониторинга Geozondas устанавливается в стратегических узловых точках с количеством кабелей не менее 4-х. Благодаря своим многочисленным функциональным преимуществам и удобству эксплуатации она способна решать задачи различной сложности:

  • Работа по активному и «темному» волокну​
  • Непрерывная диагностика оптических волокон 24/7
  • Локализация повреждений в режиме «online» с последующим сообщением ответственным лицам (смс, mail, факс, текстовое сообщение на ПК)
  • Обнаружение несанкционированного доступа
  • Анализ состояния сети с предупреждением о возможных неисправностях
  • Документирование оптических линий. Запись в базу данных результатов всех плановых и аварийных измерений с привязкой к местности по GPS
  • Не требует наличия специального сервера для работы, что создает существенное конкурентное преимущество в цене
  • Управление может происходить с обычного ПК
  • Не ограниченное количество блоков дистанционного тестирования
  • Блоки дистанционного контроля работают автономно и не зависимо друг от друга и от оператора и в течение пяти лет не требуют никакого технического обслуживания



Это позволит:

  • Предотвратить аварии и избежать внеплановых расходов (ремонт, штрафные санкции)
  • Оперативно отреагировать и быстро локализовать возникшее повреждение ВОЛС.
  • В удобном формате создавать и/или наращивать базу данных кабелей
  • Защитить кабели от несанкционированного доступа и утечки передаваемой информации
  • С любой точки планеты, где есть доступ в Internet следить за состоянием своей сети

Сервис:

Программные настройки и аппаратная комплектация системы удаленного мониторинга волокна Geozondas 7102 согласовывается с заказчиком и может изменяться.

Не смотря на то, что Geozondas 7102 легко инсталлируется на объектах и проста в эксплуатации, нами осуществляется техническая поддержка и обучение обслуживающего персонала.



Блок удаленного тестирования FOD-7102

Каждый блок дистанционного тестирования (RTU) системы Geozondas 7102 функционирует на базе импульсного оптического рефлектометра FOD-7102, что не ограничивает в выборе длины волны тестирования. А большая оперативная память и эффективный алгоритм обработки рефлектограм позволяют каждому RTU работать автономно в течение 2х лет.

Для удобства управления и передачи информации, контроль RTU осуществляется посредством Ethernet, а дублирование доступа через телефонный модем - повышает надежность и устойчивость системы. RTU FOD-7102 не требует никаких действий персонала после перезагрузки, что гарантирует работоспособность даже в условиях перебоев в электропитании.

Технические характеристики блока дистанционного тестирования (RTU) системы Geozondas 7102

Параметр Значение
Длина волны, nm 1550±20, по отдельному заказу 1310±20, 1625±10, 850±20
Динамический диапазон, dB 26, 30, 35, 42
Мертвая зона события, m 15
Ослабление: мертвая зона, m 25
Максимальная дальность, km 20, 40, 80, 160, 320
Длительность импульса, ns 50, 100, 300, 1000, 3000, 10000, 20000
Линейность dB/dB ±0.05
Разрешение выборки, m 1.2
Количество выборок в сигнале 16 000
Погрешность ± (1m + 0.005% * расстояния + неопределенность показателя преломления волокна)
Внутренняя память RTU До 10000 рефлектограмм
Передача данных Ethernet, телефонный модем
Сигналы тревоги Телефонный звонок, факс, электронная почта, сообщение на экране
Выход сигнала тревоги 4 выхода
Относительная влажность Максимум 95%, неконденсирущаяся
Класс лазера (IEC 825-1) Класс 3A
Количество тестируемых кабелей 4, 8, 16 ….96
Жесткий диск 20 GB min
Размеры 19", 134x483x460 mm
Источник питания Потоянное напряжение от -36 до -72V; сеть переменного напряжения 110/220 V, 50-60 Hz
Хранение данных Формат Bellcore, 10000 рефлектограмм (типично)
Условия эксплуатации Рабочая температура от 0 до 50°C, влажность 95 % неконденсирующаяся при температуре 35 °C
Электромагнитные помехи Соответствует стандартам ЕС
