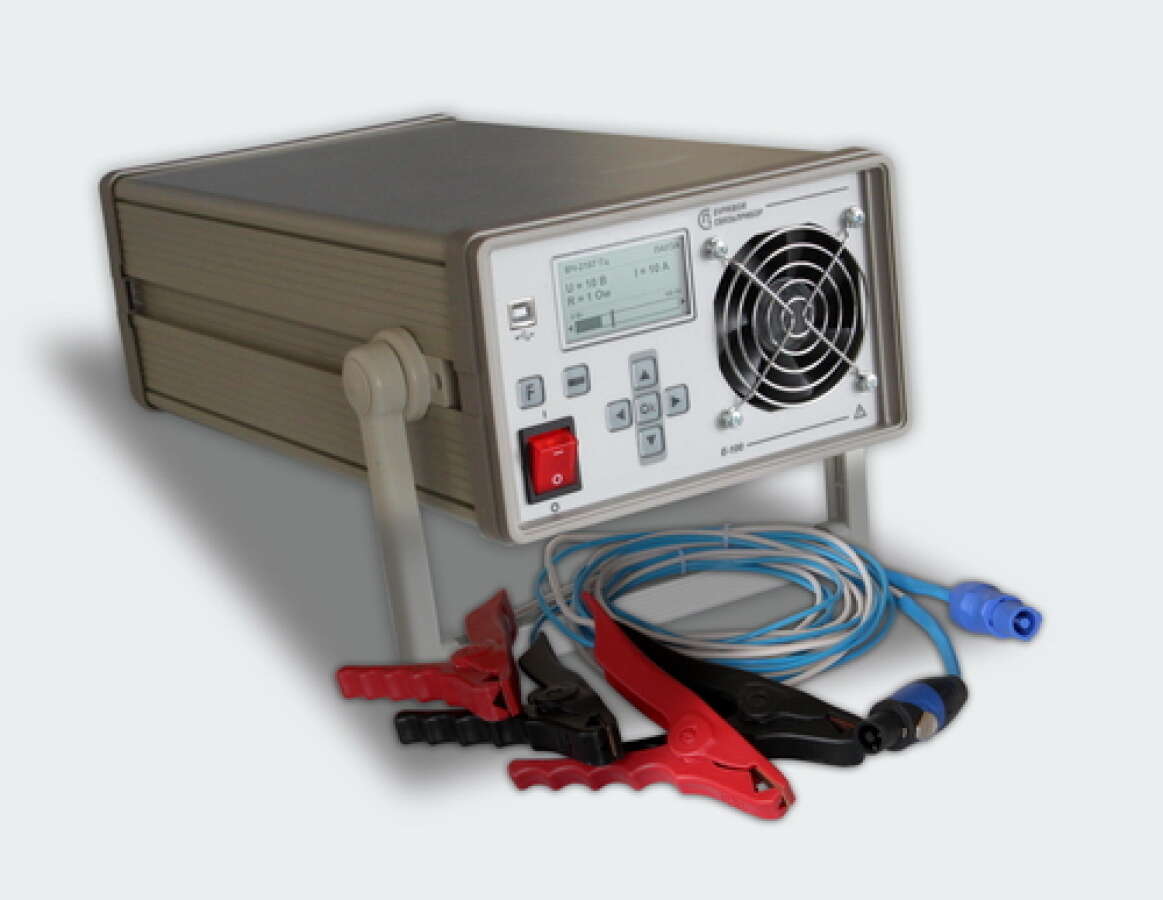

Генератор поисковый СВЯЗЬПРИБОР E-100 применяется в качестве источника сигнала при поиске трасс и мест повреждения силовых кабелей индукционным методом.



Особенности генератора Е-100

  • Выходная мощность генератора на согласованную активную нагрузку: 100 Вт
  • Генератор сигналов с большим выходным током до 20 А
  • Предустановленные частоты для работы с приёмниками серии ПОИСК: 273,2 / 187,5 / 6562,5 / 26250 Гц
  • Формирование любой частоты от 300 до 40000 Гц
  • Автоматическое согласование с линией
  • Форма выходного сигнала: синус
  • Оценка сопротивления нагрузки с точностью 0,01 Ом

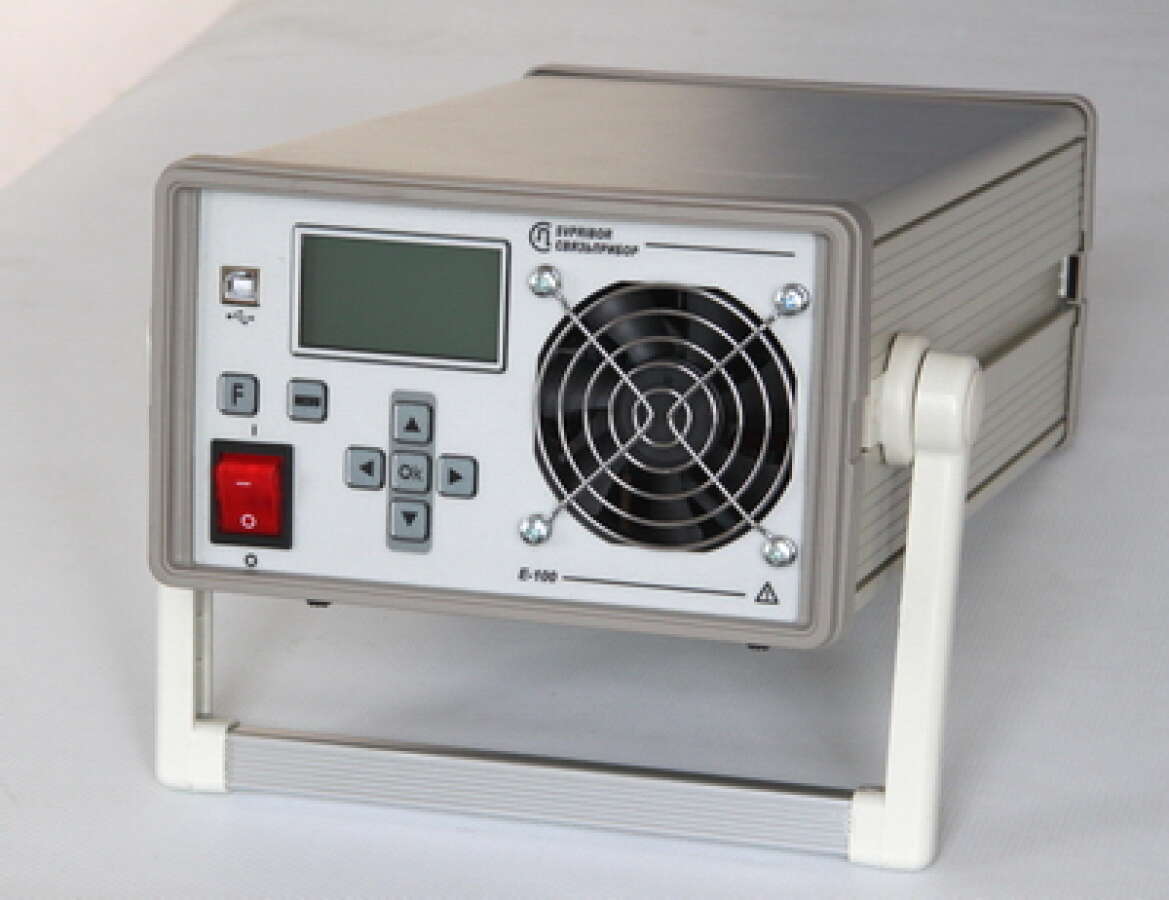

  • LCD дисплей для отображения сигнального тока, напряжения и сопротивления нагрузки

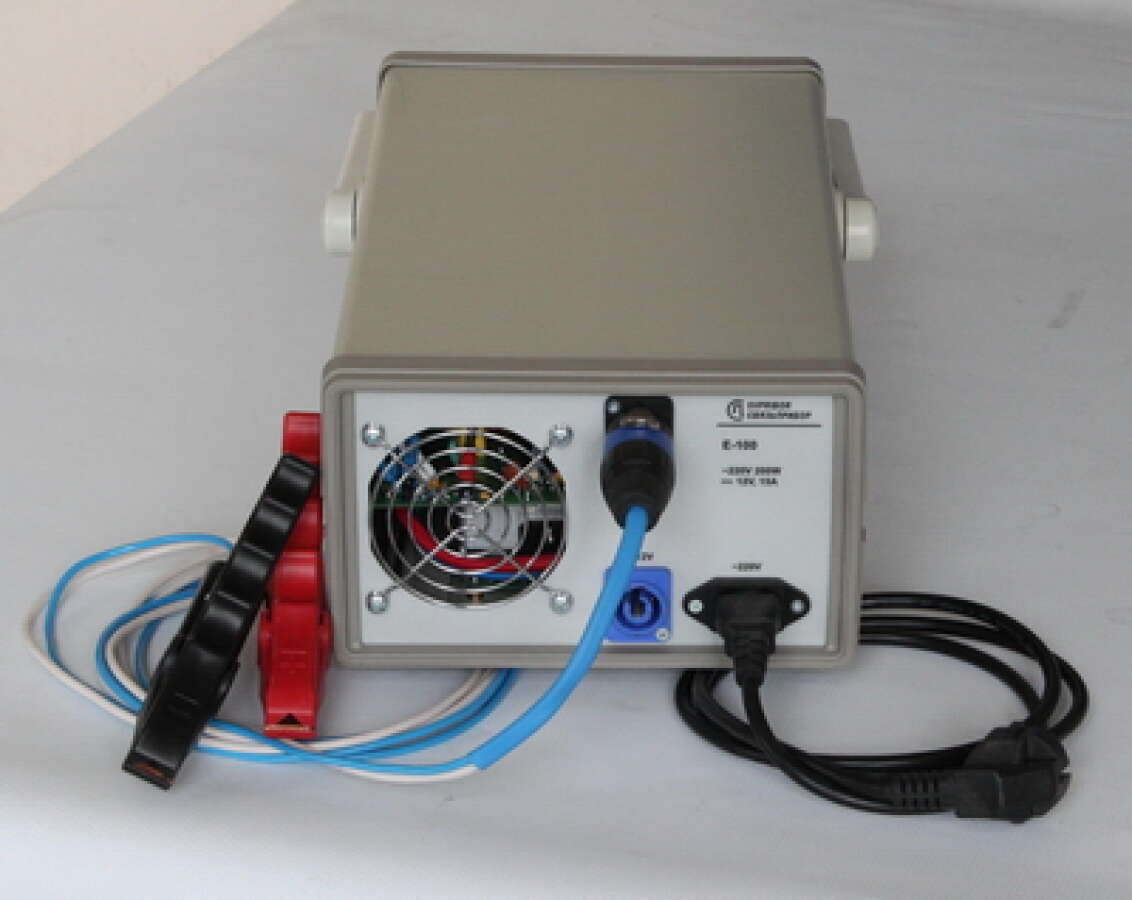

  • Питание ~220 В или 12-24 В от внешнего аккумулятора
  • Обновление ПО через USB



Комплект поставки

  • Генератор E-100 - 1 шт.
  • Провод для подключения выхода генератора к кабелю - 1 шт.
  • Провод для подключения питания 12-24 В - 1 шт.
  • Руководство по эксплуатации - 1 шт.

Технические характеристики генератора СВЯЗЬПРИБОР Е-100

Параметр Значение
Рабочие частоты генератора (предустановленные)
  • 273,5 ± 0,5 Гц
  • 2187,5 ± 1 Гц
  • 6562,5 ± 2 Гц
  • 26 250 ± 3 Гц
Диапазон рабочих частот генератора1

300 - 40 000 Гц

Диапазон автоматического согласования с сопротивлением нагрузки

1 - 100 Ом
Максимальная выходная мощность2 100 Вт
Максимальный выходной ток3 20 А
Максимальное выходное напряжение4 100 В
Форма выходного сигнала синус
Питание
  • от сети переменного напряжения (50 Гц, 220 В ± 20%)
  • от внешнего аккумулятора 12-24 В, 15 А
Температура эксплуатации -20 ... +50°С
Габаритные размеры 210 х 125 х 360 мм
Вес 3 кг

1 В генераторе предусмотрено пять ячеек памяти для установки пользовательских частот. Установленные частоты сохраняются в энергонезависимой памяти.

Выходная мощность зависит от сопротивления нагрузки и достигает максимального значения при 100 Ом.

3 Максимальный ток на частотах выше 10 кГц (включая 26 250 Гц) снижается.

4 Максимальное напряжение на частотах выше 10 кГц (включая 26 250 Гц) ограничен до 40 В.
