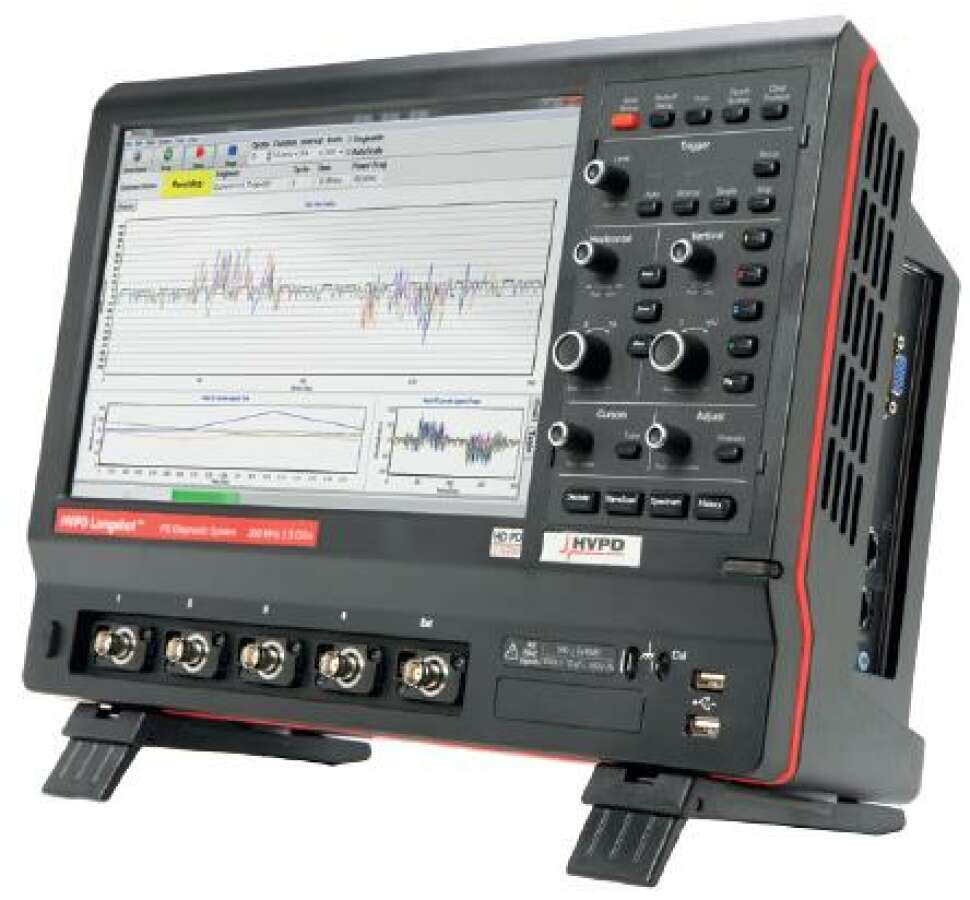

HVPD Longshot - система на базе HDO4024

Артикул: HVPD-OSMHD1

Цена: 7 279 307.23 ₽

В наличии: 1

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
7 279 307.23 ₽
Вопрос менеджеру
Оплата:
  • наличный/безналичный расчет, банковские карты.
Доставка:
  • самовывоз со склада (бесплатно), курьер по Москве, доставка транспортной компанией по России.
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Наиболее универсальный портативный диагностический прибор на рынке

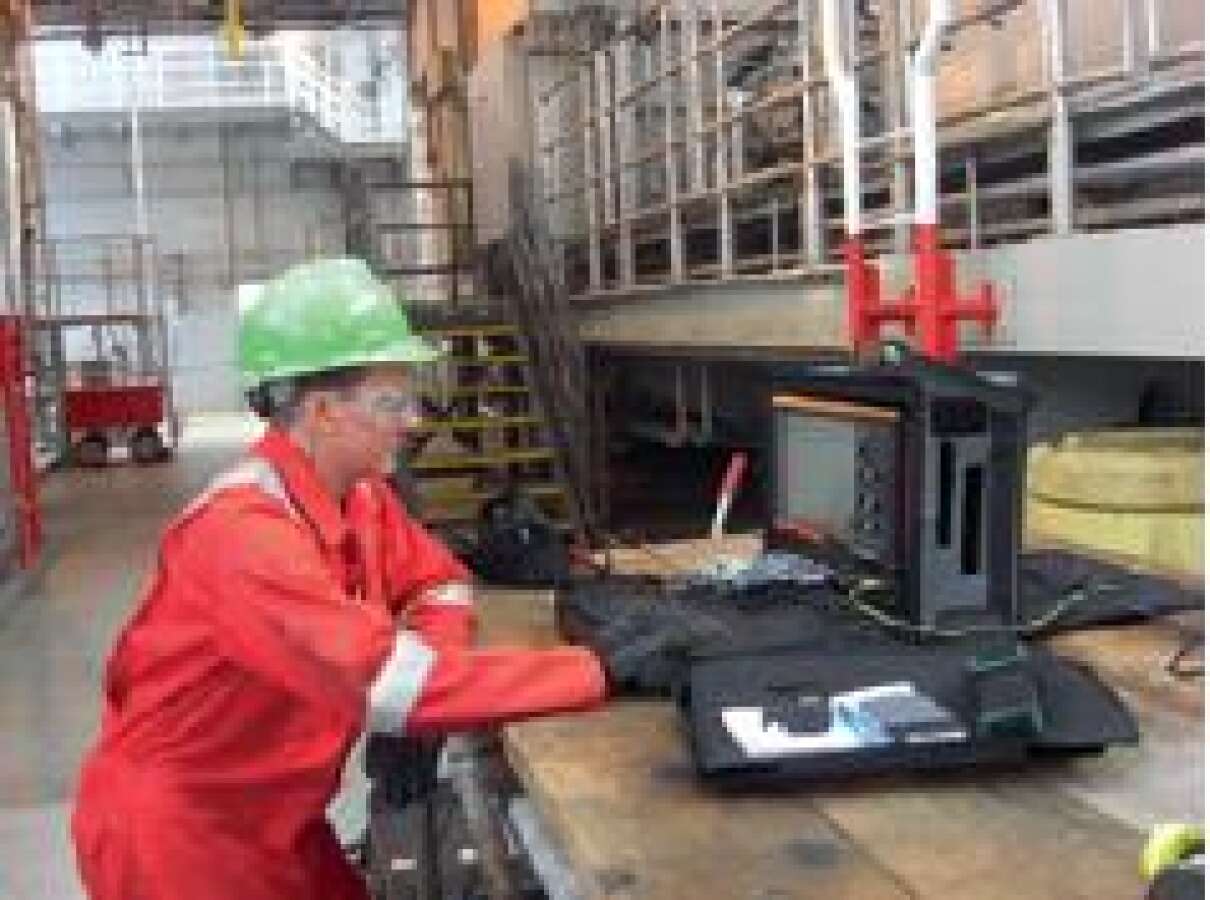

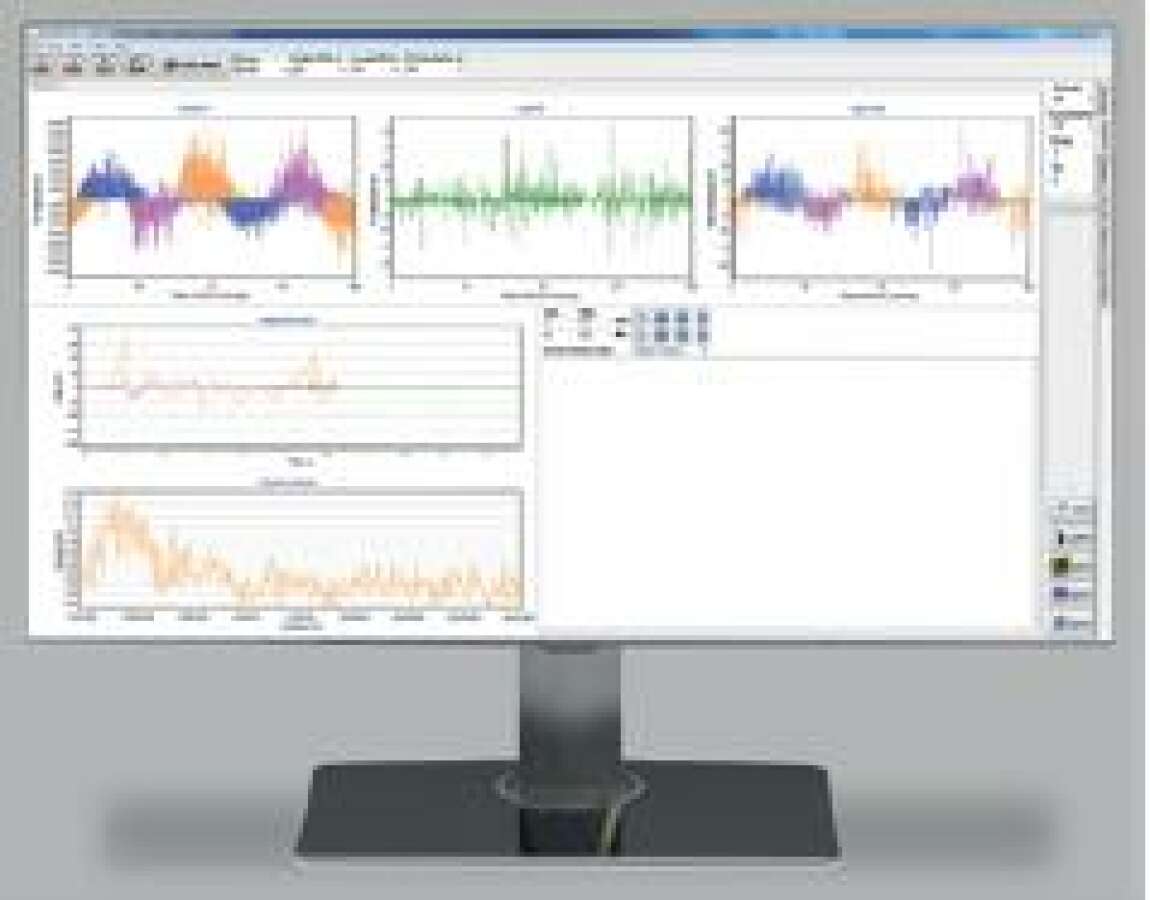

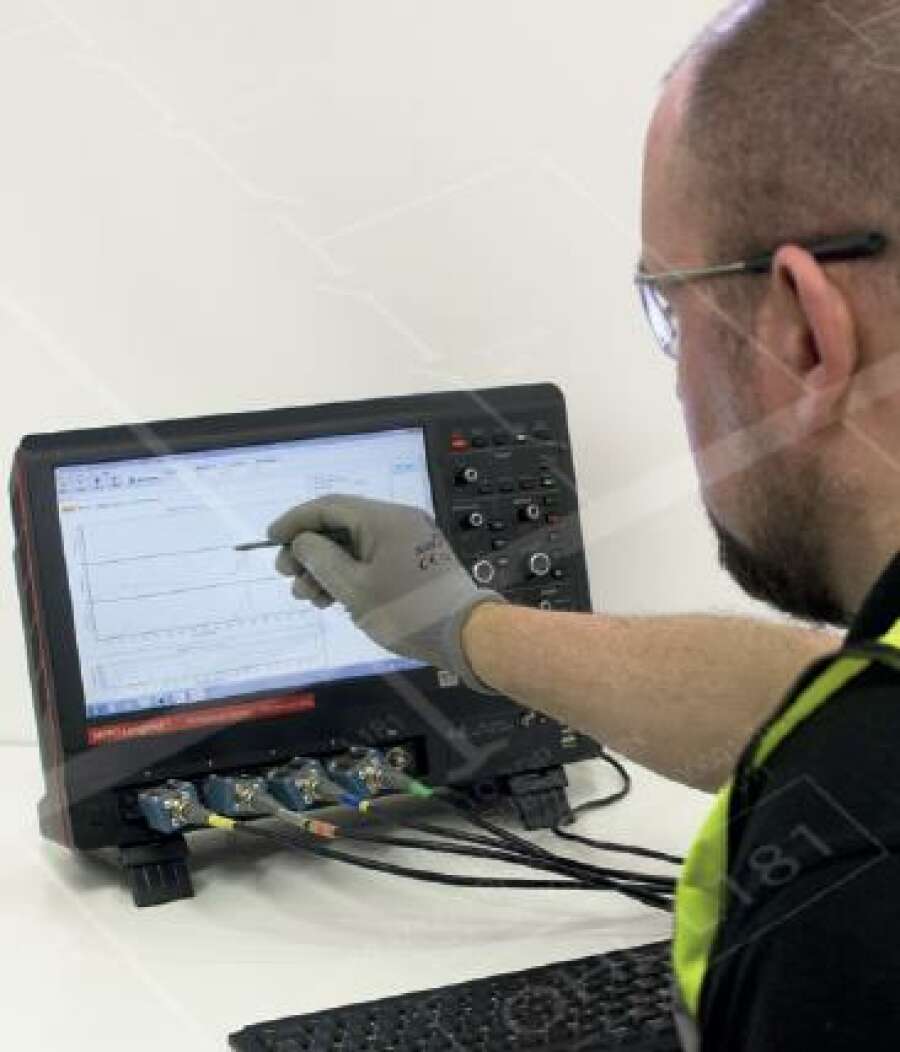

Устройство HVPD Longshot™ предназначено для тестирования высоковольтного оборудования как в рабочем режиме (на месте установки оборудования), так и в нерабочем режиме (на заводе или в лаборатории). Устройство поставляется с предварительно загруженным программным обеспечением анализа данных и формирования отчетов PDGold© и PDReader© v7. Приобретаемое отдельно программное обеспечение расширения PDMap© с системой портативного транспондера позволяет проводить в рабочем режиме поиск местоположения частичных разрядов в кабеле.

Для устройства HVPD Longshot™ предусмотрен целый ряд датчиков и принадлежностей для использования в различных приложениях. Это устройство является наиболее универсальным тестером частичного разряда из представленных в настоящее время на рынке. Его можно использовать для тестирования силовых кабелей, электродвигателей и генераторов, распределительных устройств, силовых трансформаторов и измерительных трансформаторов.

Синхронизированное и широкополосное (200 МГц) получение данных позволяет точно и быстро измерять величину частичного разряда и форму сигнала. Это легкое малогабаритное устройство обычно позволяет проводить тестирование каждого отдельного компонента оборудования всего лишь за пять - десять минут. Кроме того, возможен краткосрочный мониторинг OLPD до 48 часов.

Комплект поставки

  • Система HVPD Longshot
  • ПО PDGold, PDReader, ScopeControl, ScopeControlReader
  • Клавиатура и мышь
  • Кабель питания
  • Кабель заземления
  • Инструкция
  • Мягкая сумка

Технические характеристики HVPD Longshot

Информация об аппаратном обеспечении
Частотный диапазон обнаружения Минимально 0 - 200 МГц (Ultra Wide Band)
Входные каналы 4
Тип входного разъема BNC
Внутренний импеданс входного разъема 50 Ом / 1 МОм / AC / DC / GND
Получение данных
Метод захвата данных Непрерывный
Источник запуска Линия/Автоматический/Внешний
Максимальная частота дискретизации для 50/60 Гц 500 миллионов выборок в секунду (MS/sec)
Максимальный объем памяти выборки 12,5 миллионов выборок на канал
Максимальное разрешение аналого-цифрового преобразования 12 бит
Технические характеристики персонального компьютера
Частота процессора Intel® Celeron B810 – 1,60 ГГц
Встроенное ОЗУ 4 ГБ
Размер встроенного жесткого диска 128 ГБ
Операционная система Windows 7, 64-битная
Встроенный интерфейс
Тип дисплея Широкоэкранный сенсорный жидкокристаллический с матрицей TFT
Размер дисплея (по диагонали) 12,1 дюйма (305 мм)
Разрешение экрана 1280 х 800 пикселей
Подключение
Внешний монитор 15-контактный разъем DB-15 SVGA типа D, DVI, HDMI
Ethernet 2x RJ45 10/100/1000 Base-T
USB 2.0 6
Линейный аудиовход 3,5-миллиметровое гнездо
Линейный аудиовыход 3,5-миллиметровое гнездо
Корпус
Габариты (ширина, высота, глубина) 291,7 мм х 399,4 мм х 131,31 мм
Масса 5,9 кг
Условия окружающей среды
Диапазон температур От +5 до +40°C
Относительная влажность <90% (без конденсации)
Источник электропитания
Напряжение электропитания 90 - 264 В, 45 - 66 Гц
Максимальная потребляемая мощность 330 ВА
Тип разъема подачи электропитания IEC
Совместимость с датчиками

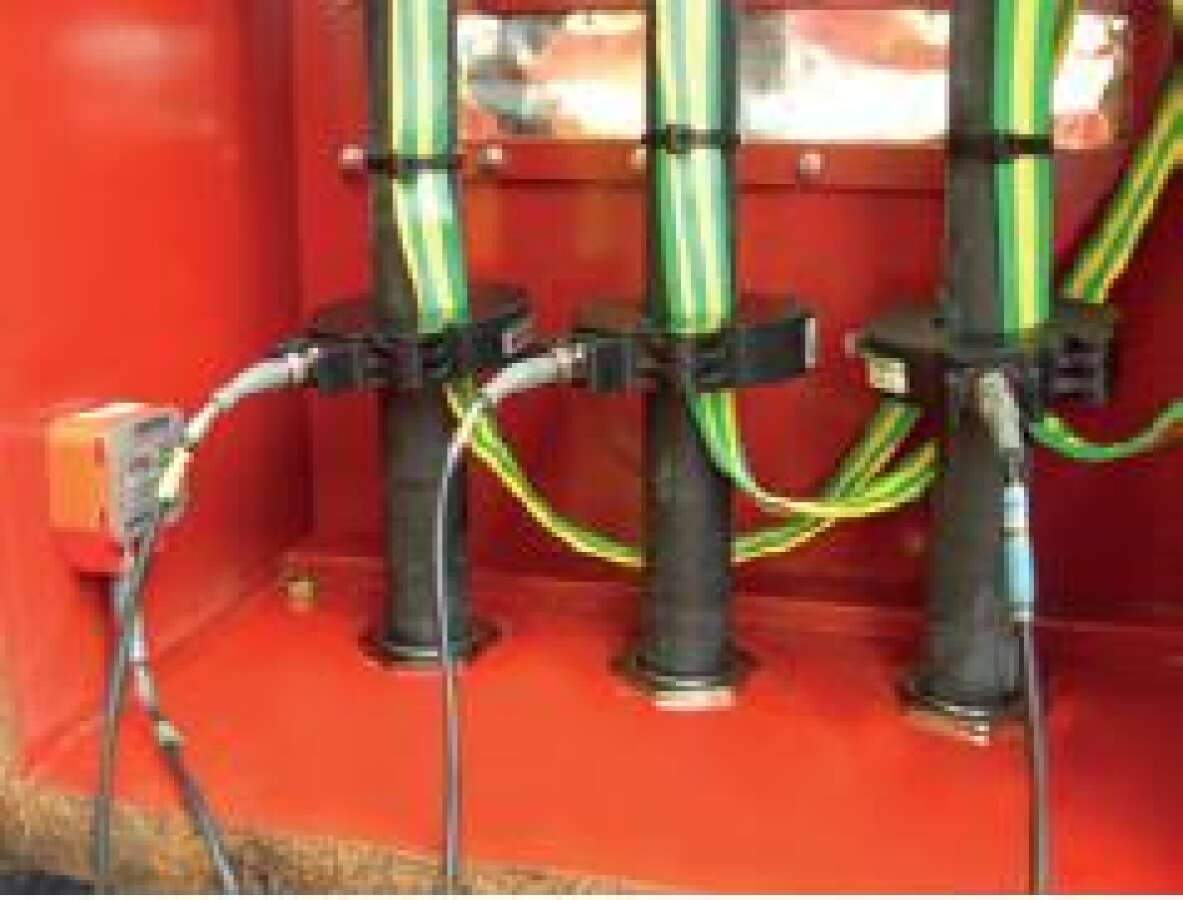

Высоковольтные кабели HFCT (высокочастотный трансформатор тока)
Оконечная заделка кабелей и распределительные устройства TEV (датчики переходного напряжения на землю)
Распределительные устройства с воздушной изоляцией AA (ультразвуковой акустический датчик сигналов, передаваемых через воздух)

Дополнительные опции HVPD Longshot

  • Датчик HFCT 100/50
  • Датчик HFCT 140/100
  • Датчик HFCT 220/150
  • Датчик TEV
  • Детектор поля
  • Мини генератор
  • Фильтр 50/60 Гц
  • Фильтр 100 кГц
  • Фильтр 200 кГц
  • Фильтр 70 МГц
  • Предохранитель 4х канальный
  • Фильтр 4х канальный
  • Кабели  RG223
  • Разъем BNC
  • Конденсатор для тестирования двигателей и генераторов
  • Внешний блок подключения датчиков
  • Акустическая антенна
  • Транспондер PPT 2000-CT
