ПЛАНАР CABAN R54 - векторный рефлектометр

Артикул: PLN-CABAN-R54

Цена:

Средний срок поставки: 8-9 недель

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

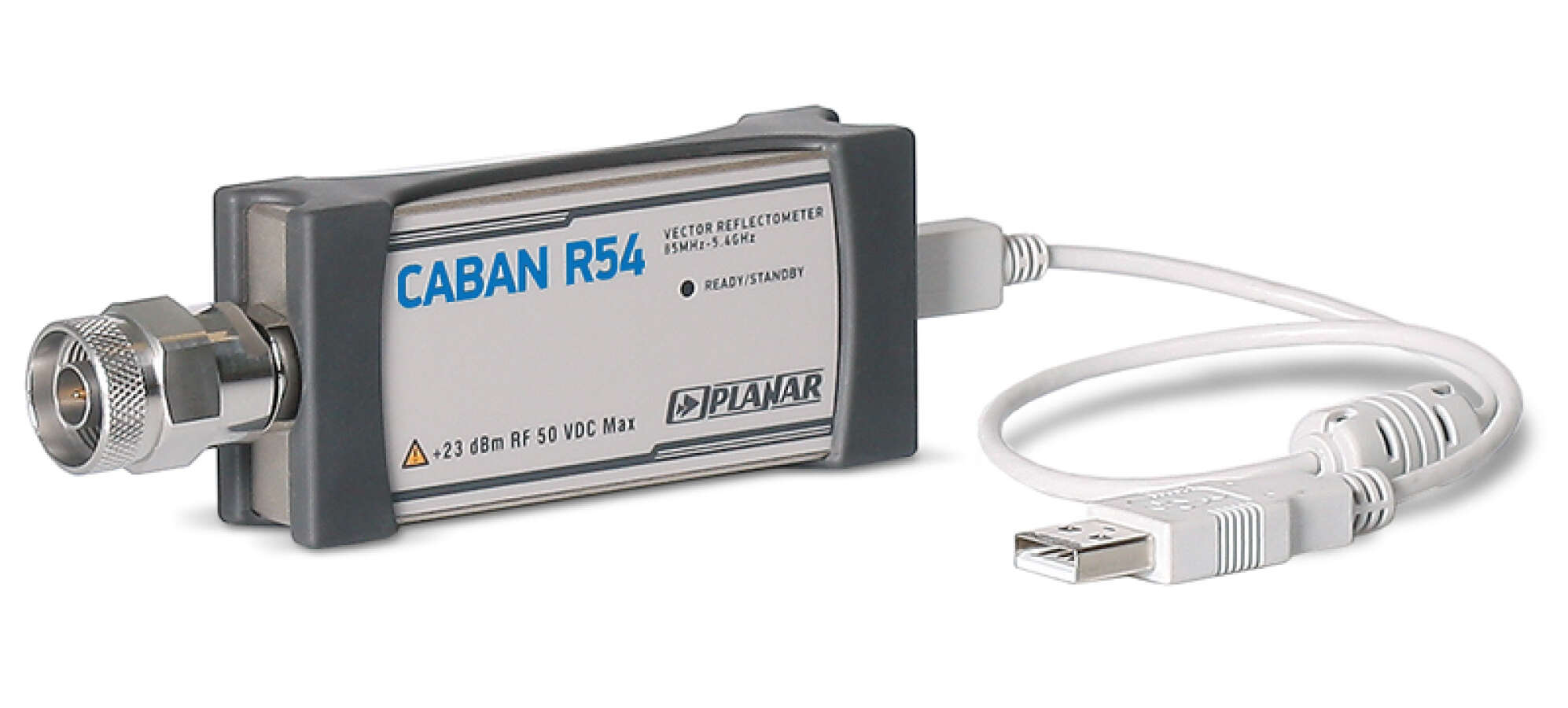

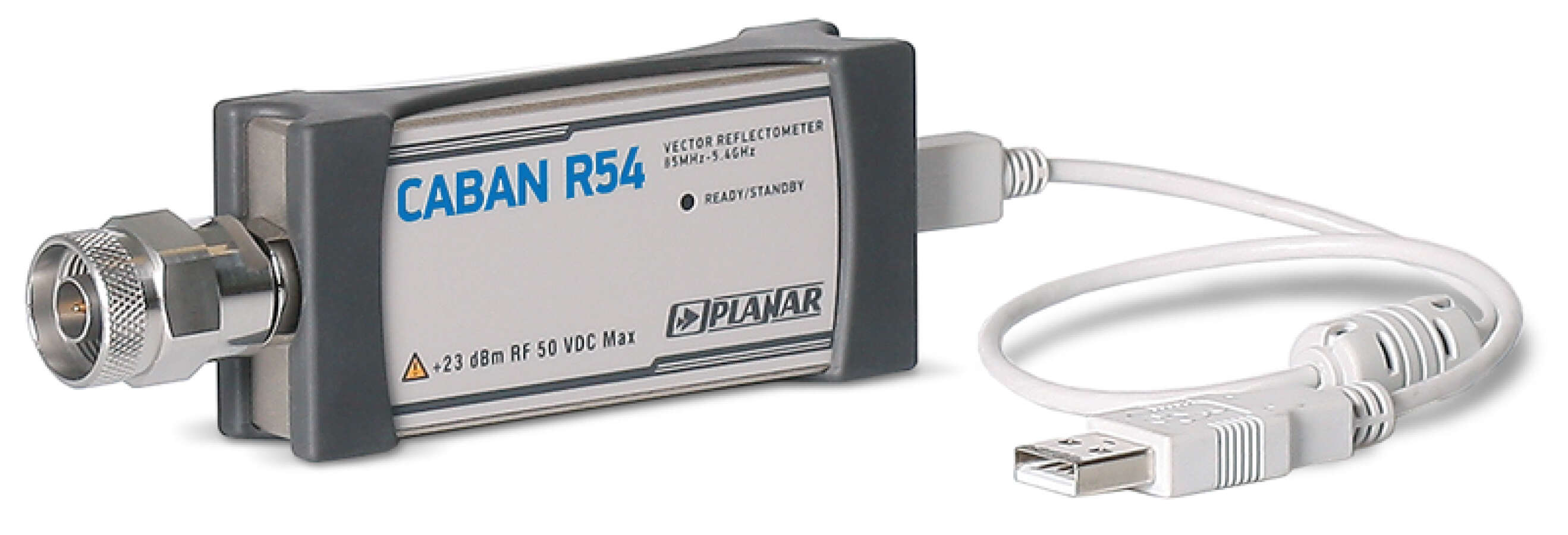

Векторный рефлектометр ПЛАНАР CABAN R54 используется для измерения комплексного коэффициента отражения в различных коаксиальных трактах в диапазоне рабочих частот от 85 до 4800 МГц. Измеритель является виртуальным прибором: работает под управлением внешнего компьютера, не входящего в комплект поставки.

Назначение рефлектометра: проверка, настройка и разработка различных антеннофидерных устройств (АФУ) в полевых условиях или в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.



Особенности ПЛАНАР CABAN R54

  • Диапазон частот: от 85 МГц до 4,8 ГГц (5,4 ГГц типичное)
  • Импеданс: 50 Ω
  • Число портов: 1, тип N, вилка
  • Динамический диапазон: не менее 97 дБ
  • Выходная мощность: -30; -10 дБм
  • Минимальный шаг установки частоты: 10 Гц
  • Время измерения на одной частоте: 200 мкс
  • Питание прибора и связь с компьютером: интерфейс USB 2.0
  • Измеряемые параметры:

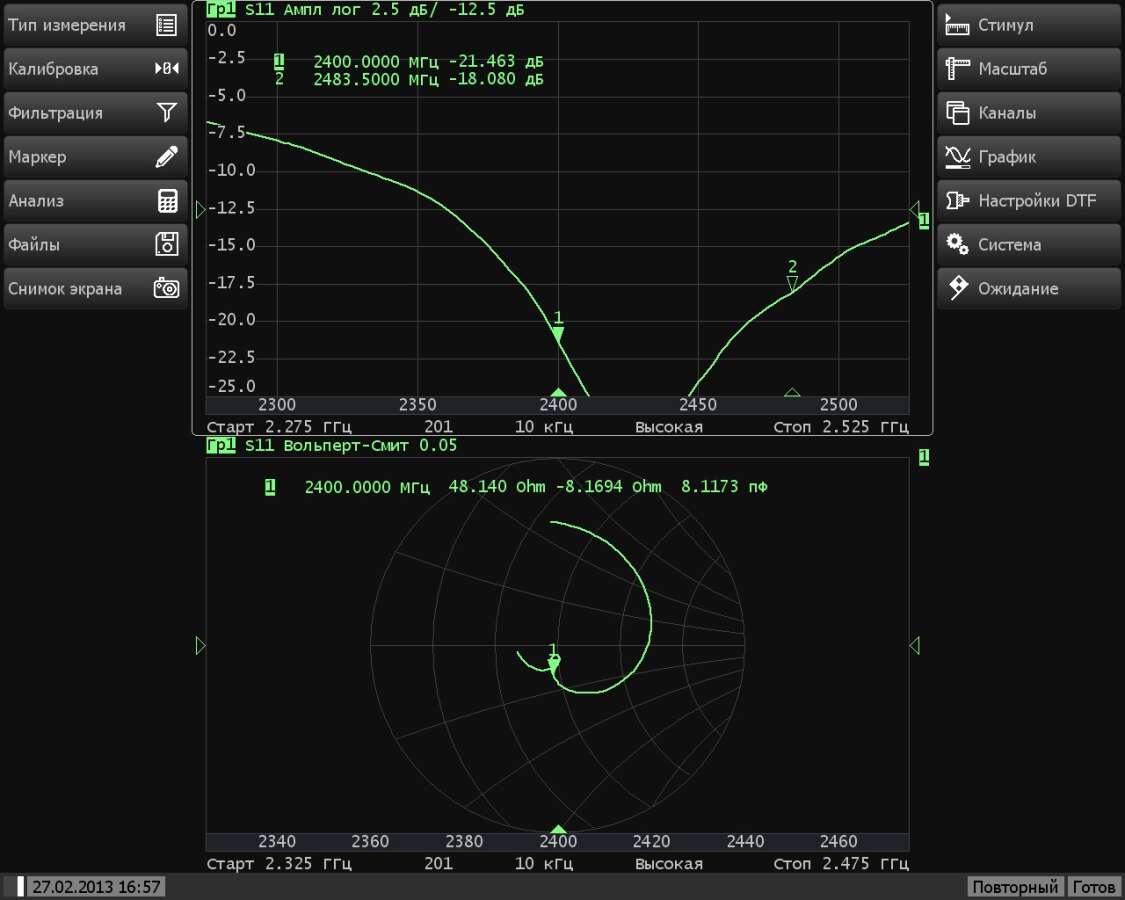

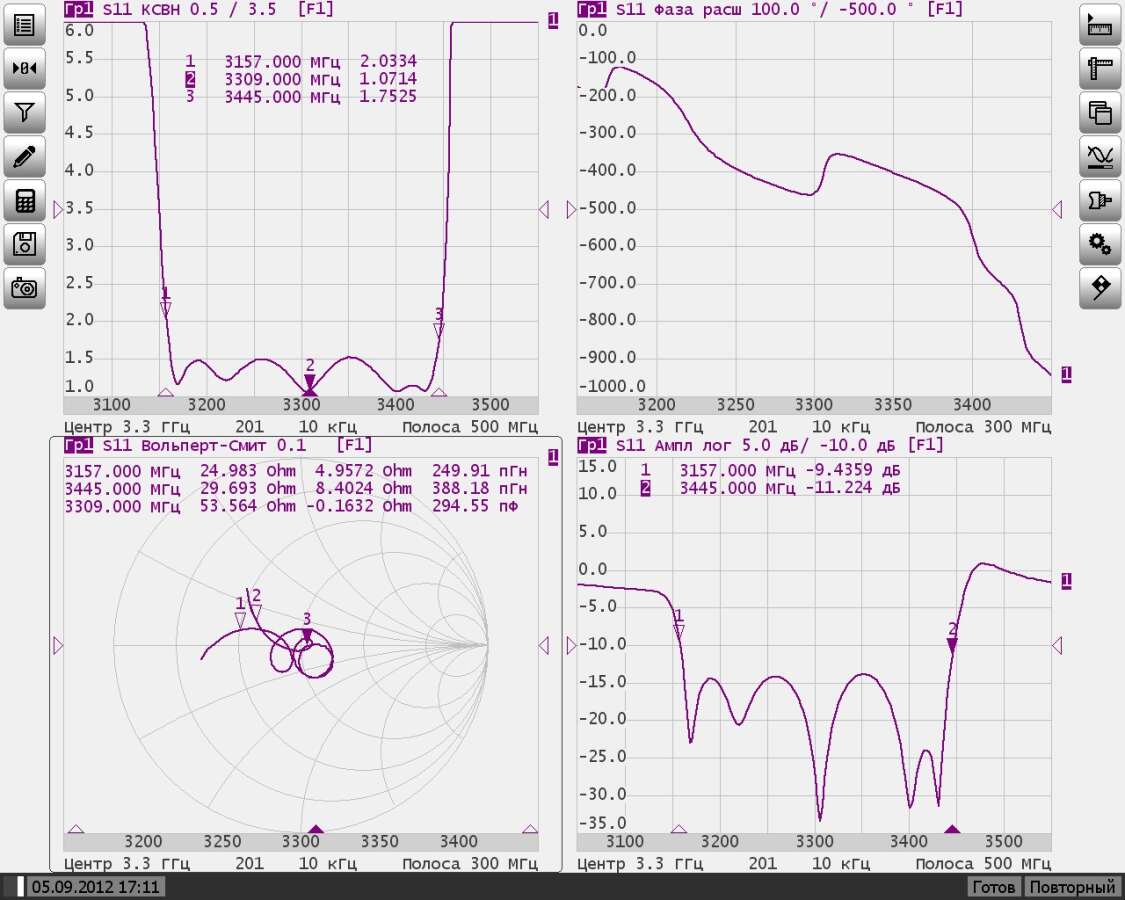

    • S11 (модуль и фаза коэффициента отражения),

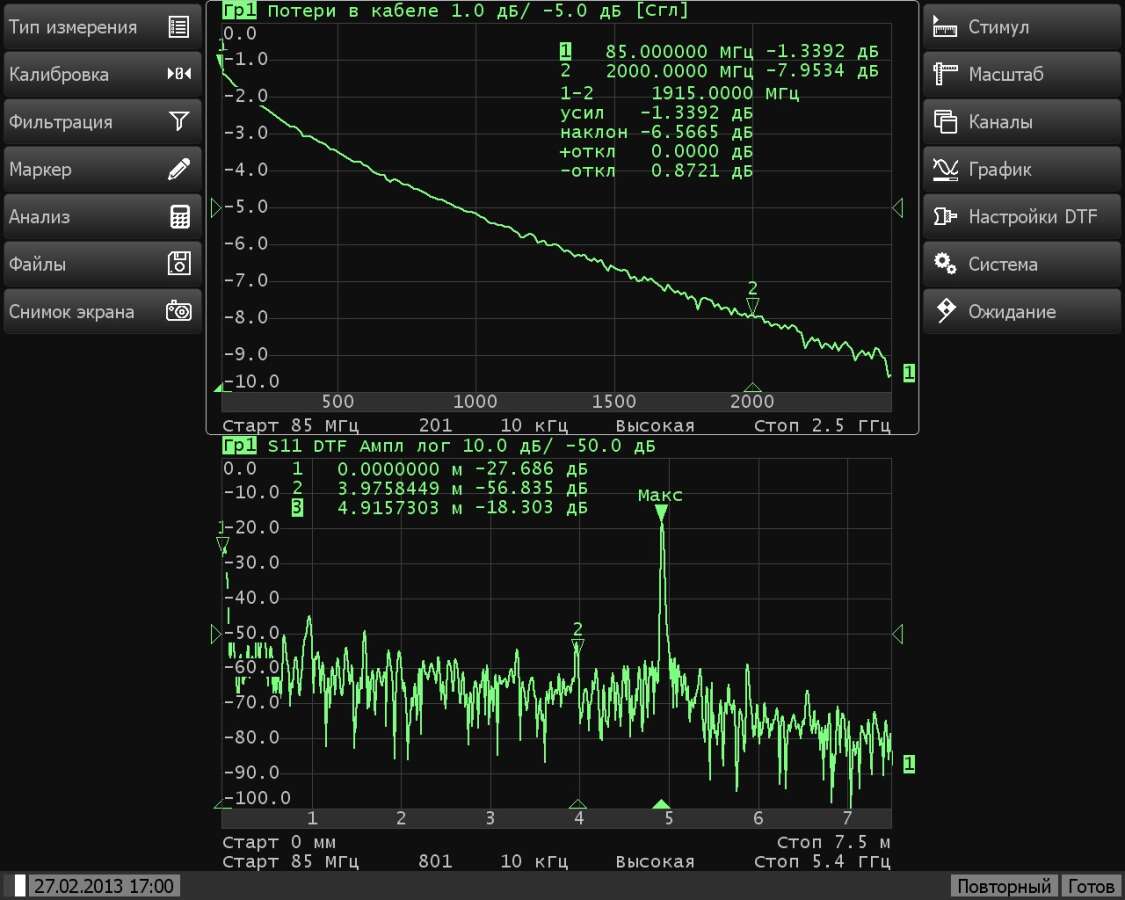

    • потери в кабеле,
    • S11, |S21|, |S12|, S22 (модуль коэффициента передачи) (при использовании двух рефлектометров, подключенных к одному USB контроллеру)
  • Для работы прибора требуются соответствующие измерительным трактам калибровочные меры и адаптеры-переходы
  • Прибор поставляется с ПО, предназначенным для работы ОС Windows
  • Программное обеспечение позволяет использовать векторные рефлектометры как с персональными компьютерами, так и планшетами



Комплект поставки

  • Рефлектометр векторный CABAN R54 - 1 шт.
  • Кабель USB - 1 шт.
  • Программное обеспечение - 1 шт.
  • Методика поверки - 1 шт.
  • Формуляр - 1 шт.
  • Руководство по эксплуатации - 1 шт.

Технические характеристики ПЛАНАР CABAN R54

Наименование характеристики

Значение характеристики

Диапазон рабочих частот
от 85 до 4800 МГц 1)
Минимальный шаг установки частоты 10 Гц
Минимальное время измерения на одной частоте 200 мкс
Количество точек измерения за сканирование от 2 до 100 001
Уровень выходного сигнала в диапазоне частот
  • высокий уровень: -10 дБм
  • низкий уровень -30 дБм
Полоса измерительного фильтра (с коэффициентом 1/3) от 10 до 30 000 Гц
Динамический диапазон модуля коэффициента передачи при полосе пропускания фильтра промежуточной частоты 100 Гц

97 дБ

Отклонение результата измерений 0 дБ модуля коэффициента передачи и отражения при изменении температуры окружающей среды 0,020 дБ/°С
Коаксиальный волновод соединителя измерительного порта 7,0 / 3,04 мм
Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала
± 5,0 х 10-6
Диапазон измерений модуля коэффициента отражения |S11|
от 0 до 1
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения Δ|S11| 2) 3)
± (0,008 + 0,018 × |S11| + 0,018 × |S11|2)
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения 4)
± [1 + (180/π) × arcsin(Δ|S11| / |S11|)] градус
Среднее квадратическое отклонение трассы при измерении модуля коэффициента отражения и при полосе измерительного фильтра 1 кГц
0,015 дБ
Количество измерительных портов 1
Параметры измерительного порта:
  • тип соединителя по ГОСТ РВ 51914-2002
  • волновое сопротивление
  • направленность нескорректированная
  • согласование источника нескорректированное

  • N, вилка
  • 50 Ом
  • 18 дБ
  • 18 дБ
Требования к компьютеру
операционная система Windows 7 и выше
Подключение к компьютеру для управления и электропитания:
  •  тип соединителя
  •  интерфейс
  •  потребляемая мощность

  • USB mini B
  • USB 2.0
  • 2 Вт
Время установления рабочего режима
5 мин
Время непрерывной работы не менее 16 ч
Габаритные размеры (Д х Ш х В) 120 х 43 х 23 мм
Масса
0,25 кг
Рабочие условия эксплуатации:
  • температура окружающего воздуха
  • относительная влажность воздуха при температуре плюс 25 °С
  • атмосферное давление



  • от минус 10 до плюс 50 °С
  • 90%
  • от 84,0 до 106,7 кПа

Примечания:

1) Типичное значение верхней границы диапазона рабочих частот рефлектометра векторного CABAN R54 составляет 5400 МГц.

2) Пределы погрешности модуля и фазы коэффициента отражения нормированы для двухполюсников с бесконечным ослаблением.

3) В приведённых формулах |S11| – действительный (или измеренный) модуль коэффициента отражения в линейном масштабе; Δ|S11| – предел допускаемой абсолютной погрешности измерений модуля коэффициента отражения в линейном масштабе; |S11| и Δ|S11| являются безразмерными.

4) Погрешность нормируется в диапазоне модуля коэффициента отражения |S11| от 0,018 до 1,000 (от минус 35 до 0 дБ).
