AnCom VAP/30AC - трехфазный вольтамперфазометр (ВАФ)

Артикул: ANC-VAP/30AC

Цена: 162 000 ₽

Средний срок поставки: 2-4 недели

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
162 000 ₽
Вопрос менеджеру
Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Трехфазный вольтамперфазометр (ВАФ) AnCom VAP/30AC служит для настройки и контроля фазочувствительных схем релейной защиты (РЗ) и противоаварийной автоматики (ПА) на предприятиях электрических сетей.

Для проверки правильности выполнения схем РЗ и ПА прибор отображает векторную диаграмму токов и напряжений 1-ой гармоники по трем фазам (гармонические искажения не влияют на результат измерений).

Вольтамперфазометр также позволяет настраивать и контролировать:

  • измерительные трансформаторы тока и напряжения
  • параметры качества электрической энергии
  • сопротивления электрических цепей при токах ±200 мА и 7 мА

Особенности AnCom VAP/30AC

  • Измерение фазовых сдвигов тока от 1 мА (абсолютная погрешность ± 0,5 град при токах от 40 мА)
  • Отображение векторной диаграммы токов и напряжений 1-ой гармоники по трем фазам (гармонические искажения не влияют на результат измерений)
  • Три измерительных входа по току 0,001...2000 А, измерения без разрыва цепи (автоматически распознаваемые прибором типы токовых клещей)
  • Три измерительных входа по напряжению 0,01...750 В
  • Измерение токов, напряжений и мощности – только на 1-ой гармонике, либо действующие значения (1...50 гармоники)
  • Измерение нулевой, прямой и обратной последовательностей 1-ой гармоники трехфазного тока и напряжения
  • Точное измерение частоты ±0,01 Гц
  • Поддержка схем подключения:
    • трехфазная четырехпроводная (звезда)
    • трехфазная трехпроводная (треугольник и Арона)
    • однофазная двухпроводная
    • постоянный ток и напряжение (DC)
    • «прозвонка» электрической цепи
  • Дополнительные измеряемые параметры:
    • постоянное напряжение и ток
    • импеданс
    • электрическая мощность и энергия (активная, реактивная и полная – суммарная и по каждой фазе)
  • Контроль электросчетчиков методом сравнения активной и реактивной электрической энергии – измеренной прибором и на основе принятых импульсов от электросчетчика
  • Анализ гармоник (до 50) токов и напряжений:
    • графики спектральных составляющих по каждой фазе
    • коэффициенты искажения синусоидальности кривой
    • коэффициенты n-ых гармонических составляющих
    • K-фактор и Crest factor (пик-фактор)
  • Коэффициенты мощности и несимметрии напряжения по обратной и нулевой последовательности

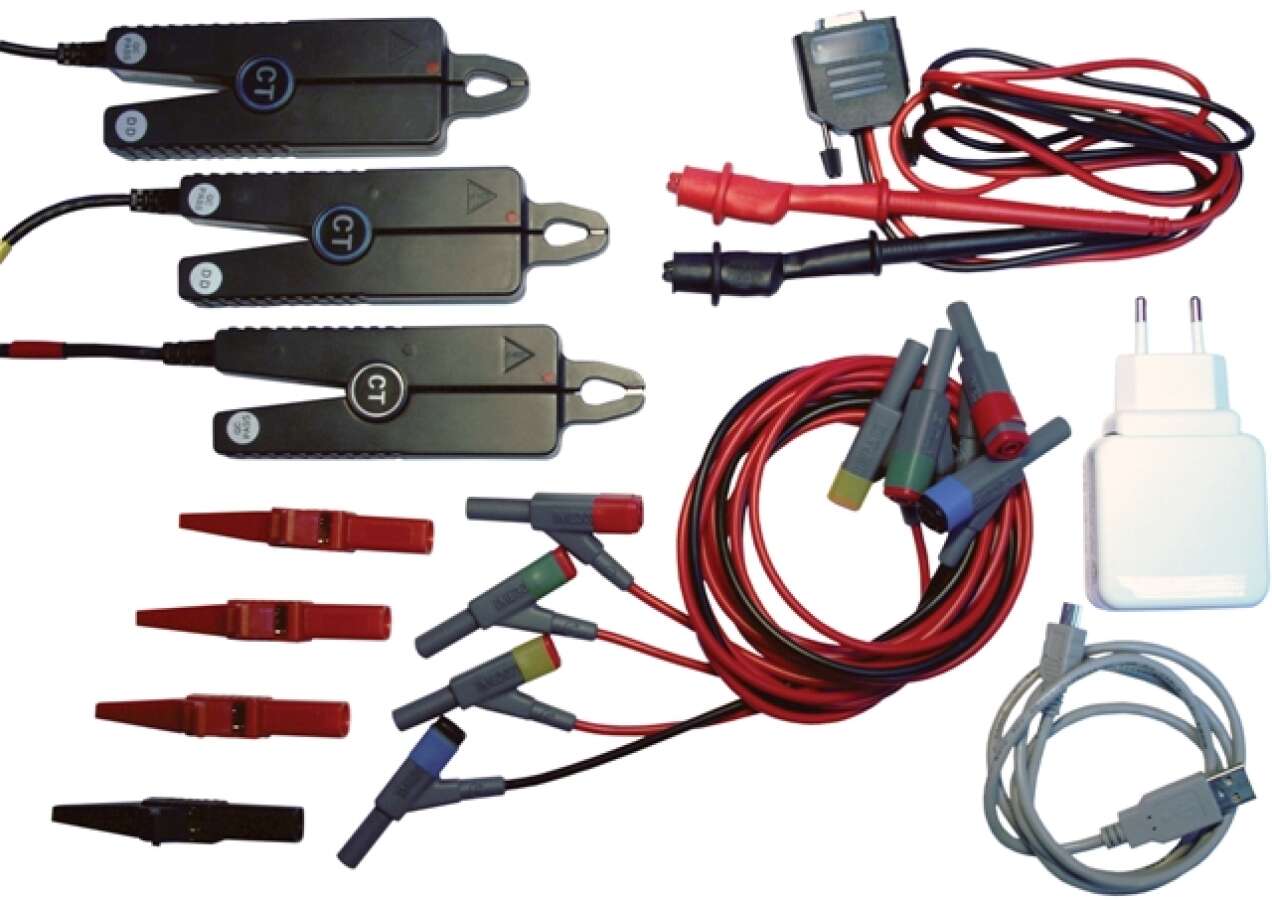

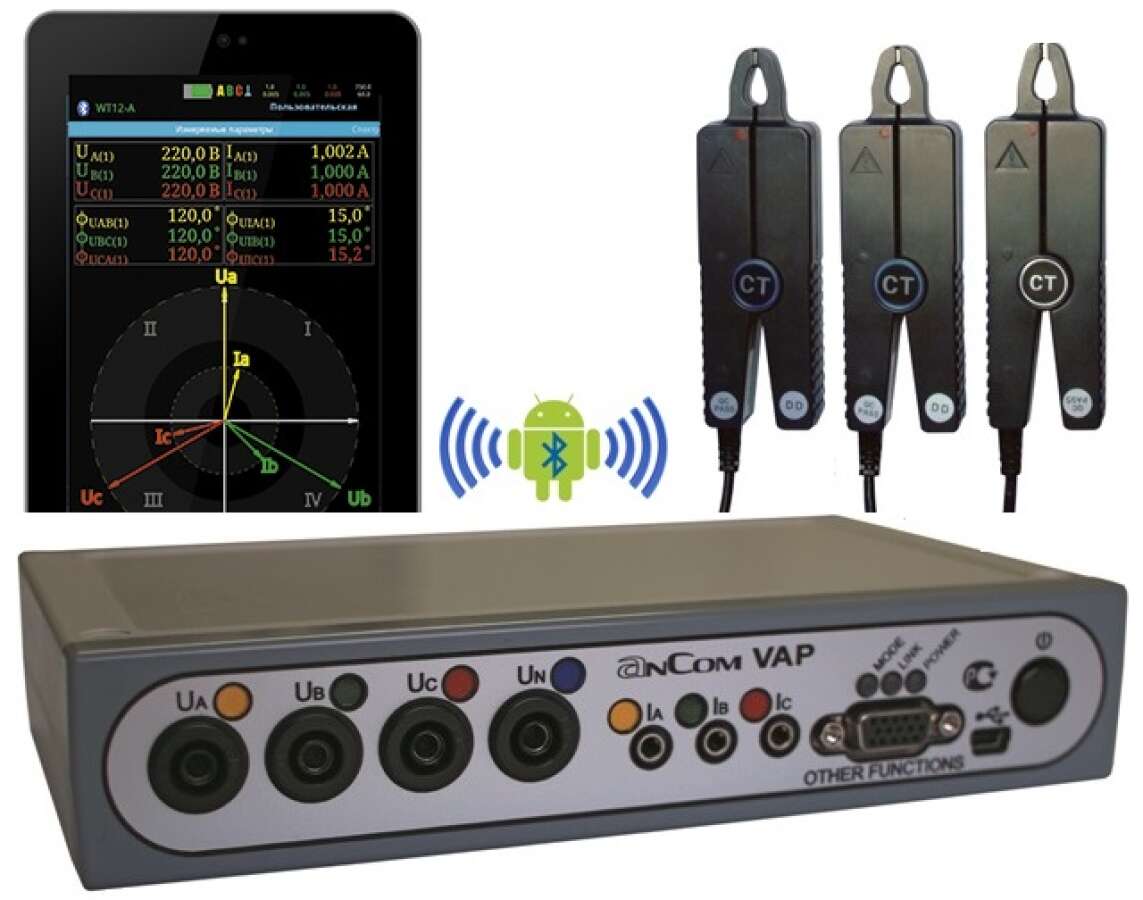

Комплект поставки

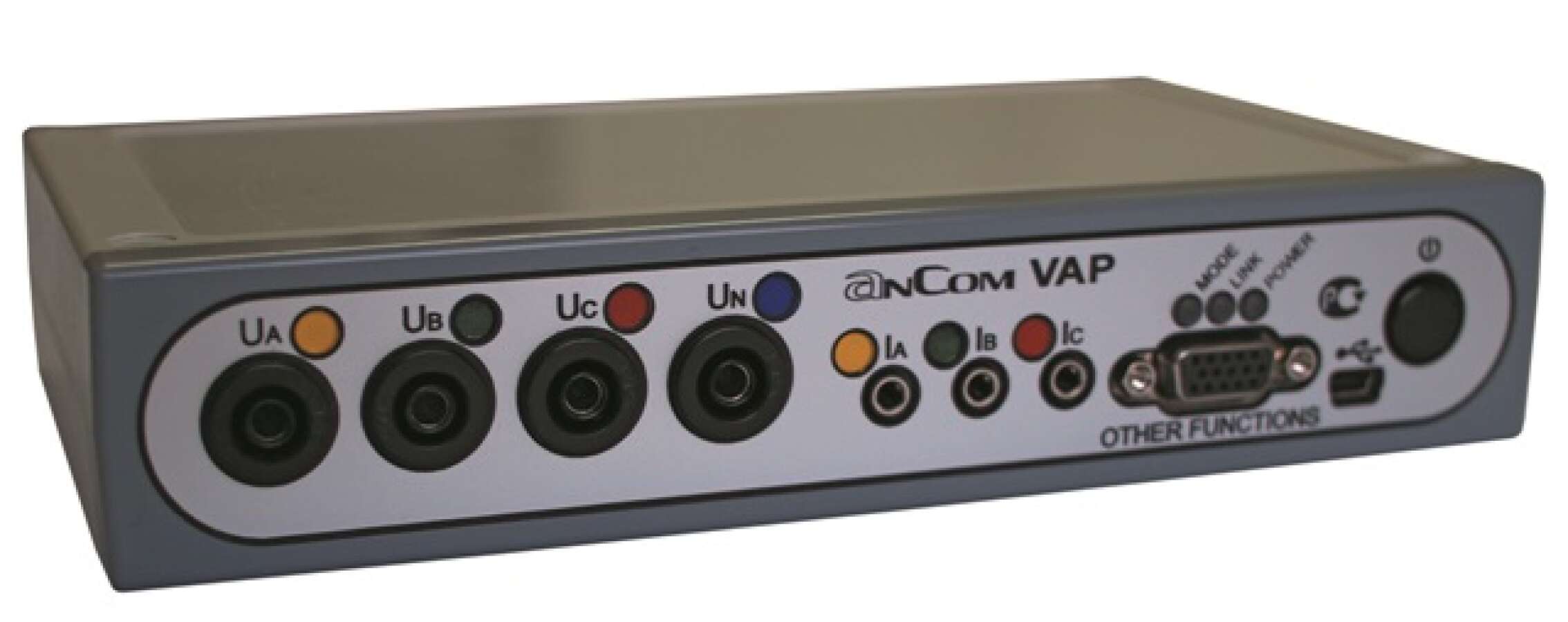

  • Приборный блок – 1 шт.
  • Android-планшет 7'' – 1 шт.

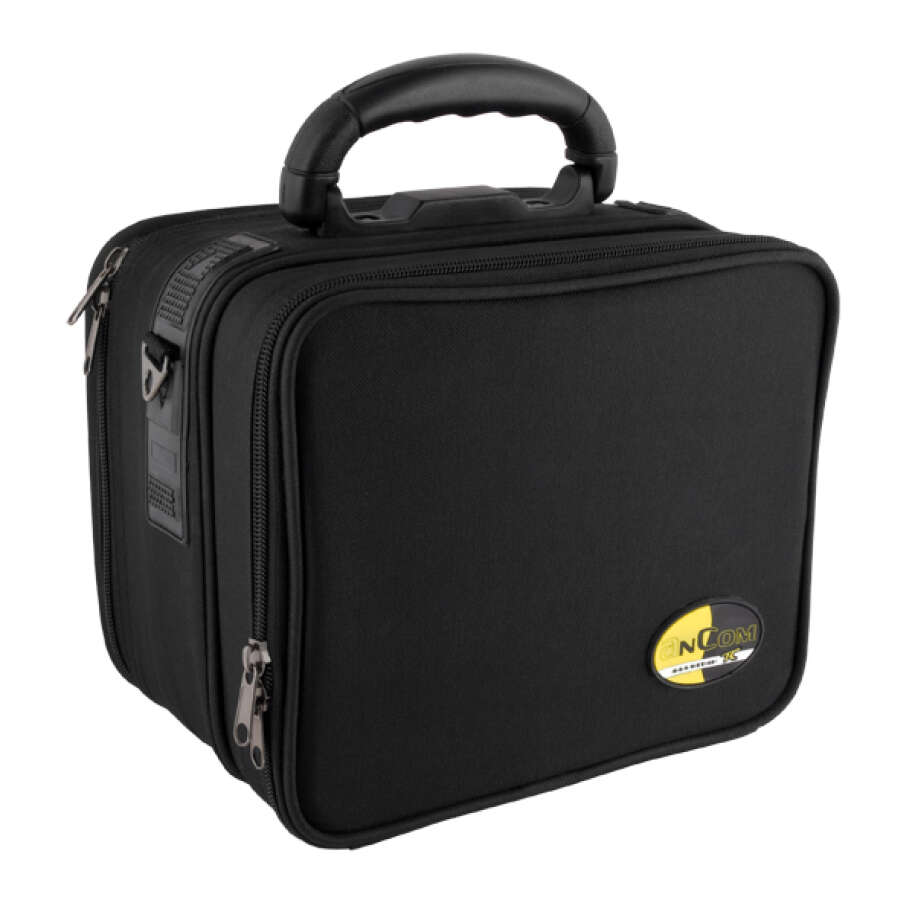

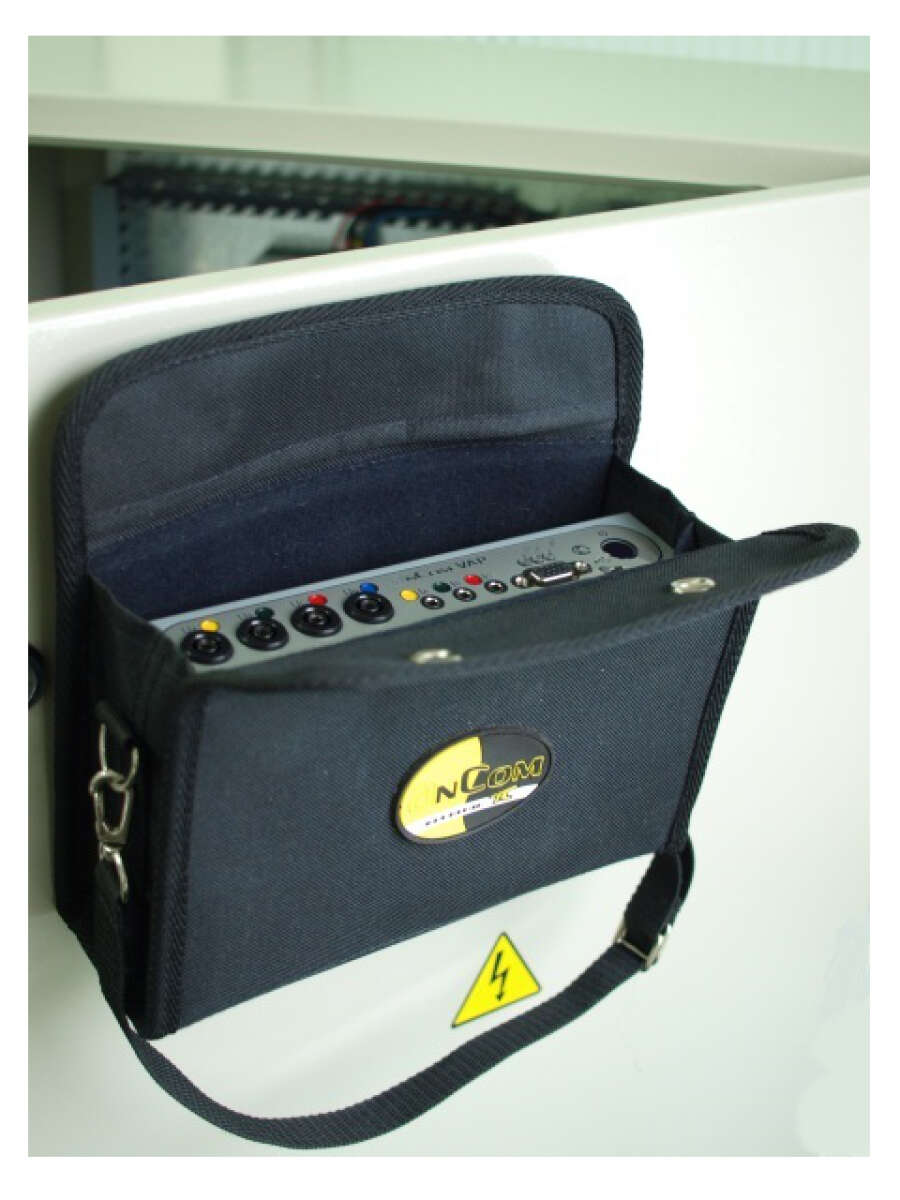

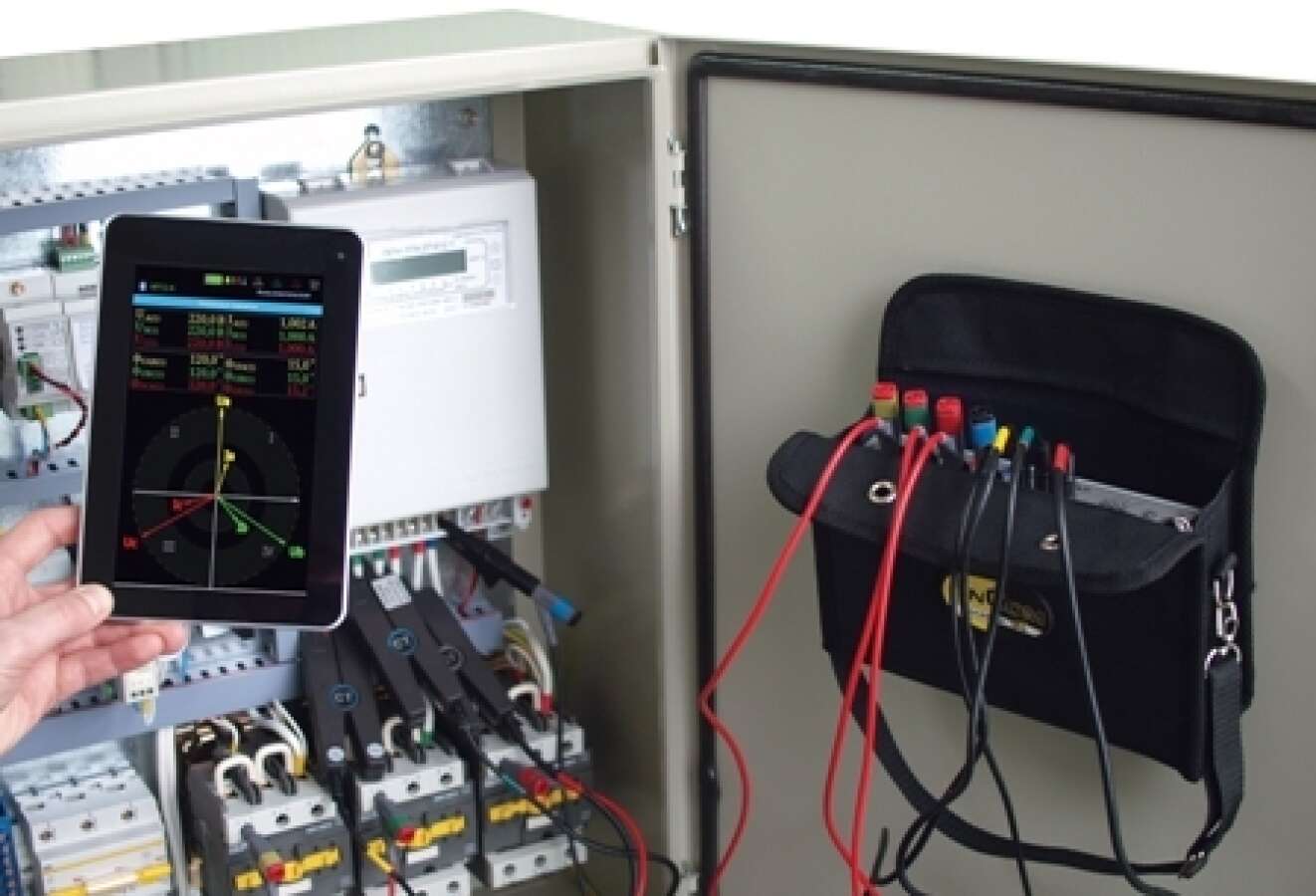

  • Переносная сумка на магнитах с отделениями для прибора и планшета с креплением ВАФ к металлической стенке шкафа объекта измерений – 1 шт.
  • Токовые клещи на 30 А – 3 шт.
  • Кабели измерения напряжения – 4 шт.
  • Кабель измерения сопротивления – 1 шт.
  • Зарядное устройство для прибора – 1 шт.
  • Зарядное устройство для планшета – 1 шт.
  • Документация и ПО во внутренней памяти планшета – 1 шт.

Технические характеристики AnCom VAP/30AC

Питание
  • от встроенных аккумуляторов
  • от сетевого адаптера (220 В/50 Гц)
  • от USB-порта компьютера
Время автономной работы не менее 24 ч
Габаритные размеры приборного блока 200 x 122 x 45 мм
Вес приборного блока 0,6 кг
Вес сумки с прибором и принадлежностями 4 кг

Требования электробезопасности (приборный блок и токовые клещи):

  • класс защиты от поражения электрическим током
  • категория монтажа (категория перенапряжения)





  • II
  • CAT II
Рабочая температура от -20 до +55 °С
Температура транспортирования от -50 до +70 °С
Средний срок службы 10 лет
Средняя наработка на отказ 10 000 ч

Основные функции AnCom VAP/30AC

Настройка, контроль и проверка:
  • фазочувствительных схем релейной защиты (РЗ) и противоаварийной автоматики (ПА):
    • дифференциальных токовых защит,
    • дистанционных защит,
    • токовых направленных защит нулевой последовательности,
    • автоматических систем синхронизации, регуляторов напряжения и т.д.;
  • измерительных трансформаторов тока и напряжения;
  • сопротивления электрических цепей при токах ±200 мА и 7 мА.

Особенности технологии «Мобильный интерфейс»

  • Цветной сенсорный дисплей 7'':
    • цветовая индикация измеряемых параметров, соответствующая маркировке входов прибора и измерительных принадлежностей

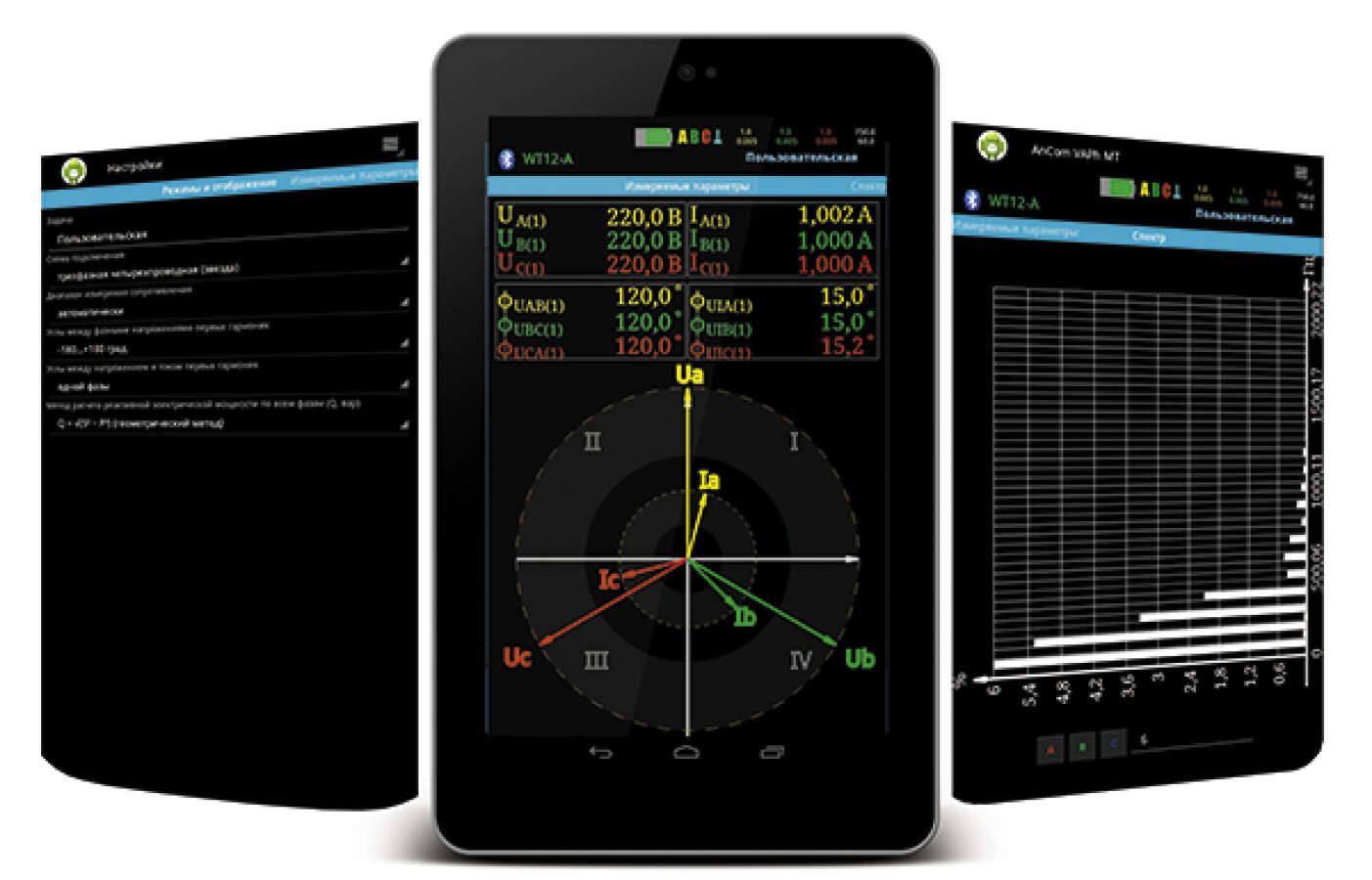

    • перелистываемые виртуальные экраны: значения измеряемых параметров и фазовая диаграмма, спектр напряжений и токов
    • панель состояния прибора: схема подключения, тип подключенных клещей, диапазоны измерения тока и напряжения, уровень заряда батареи прибора и т.д.
  • Мгновенная готовность к измерениям
    • измерительные задачи (заводские и пользовательские) – наборы специфических настроек ВАФ
    • сохранение измерительной задачи – создание пользовательской настройки ВАФ, характерной для требуемого измерения
    • загрузка измерительной задачи из списка позволит сразу приступить к нужным измерениям без перенастройки прибора. Выбор диапазонов измерений токов и напряжений (ручной и автоматический) осуществляется в процессе измерения
  • Анализ результатов
    • мониторинг измеряемых параметров в режиме реального времени и «заморозка» результатов измерений на всех виртуальных экранах для детального анализа
    • цветовая и звуковая сигнализация при несоответствии значения измеряемого параметра установленной норме min…max, и индикация величины запаса – при соответствии
    • сохранение на планшете и совместная работа с результатами измерений: пересылка снимков экрана (значения измеряемых параметров и фазовая диаграмма) по E-mail, загрузка в альбом Google Фото, загрузка на Google Диск, вывод на печать – через беспроводный интерфейс планшета Wi-Fi
  • Справочники и приложения GOOGLE PLAY:
    • чтение технической и справочной литературы прямо с планшета – цветная инструкция на прибор всегда под рукой
    • Google Play: библиотека приложений для инженера-электрика – оперативный расчет параметров и справочная информация
    • коммуникационные возможности планшета: оперативный поиск информации, определение местонахождения и маршрута до объекта, электронный ежедневник и планировщик задач, фото и видеосъемка объекта измерений, ICQ, Skype, E-mail
  • Безопасность и автономность:
    • работа на опасных участках – беспроводное управление ВАФ по радиоканалу Bluetooth (на удалении до 6 м)
    • мобильный автономный прибор для работы в лабораторных (220 В) и полевых условиях (более 24 часов автономной работы) в широком температурном диапазоне и условиях слабой освещенности
