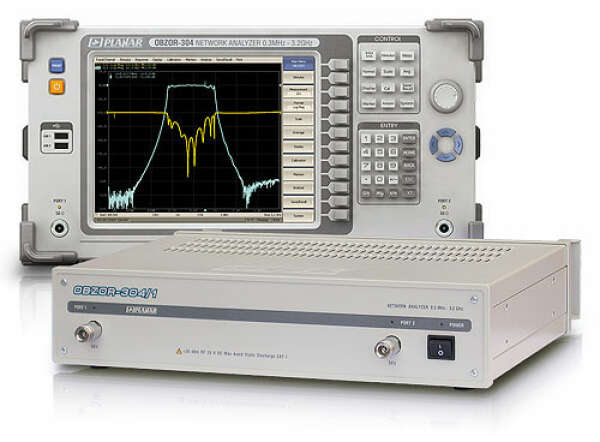

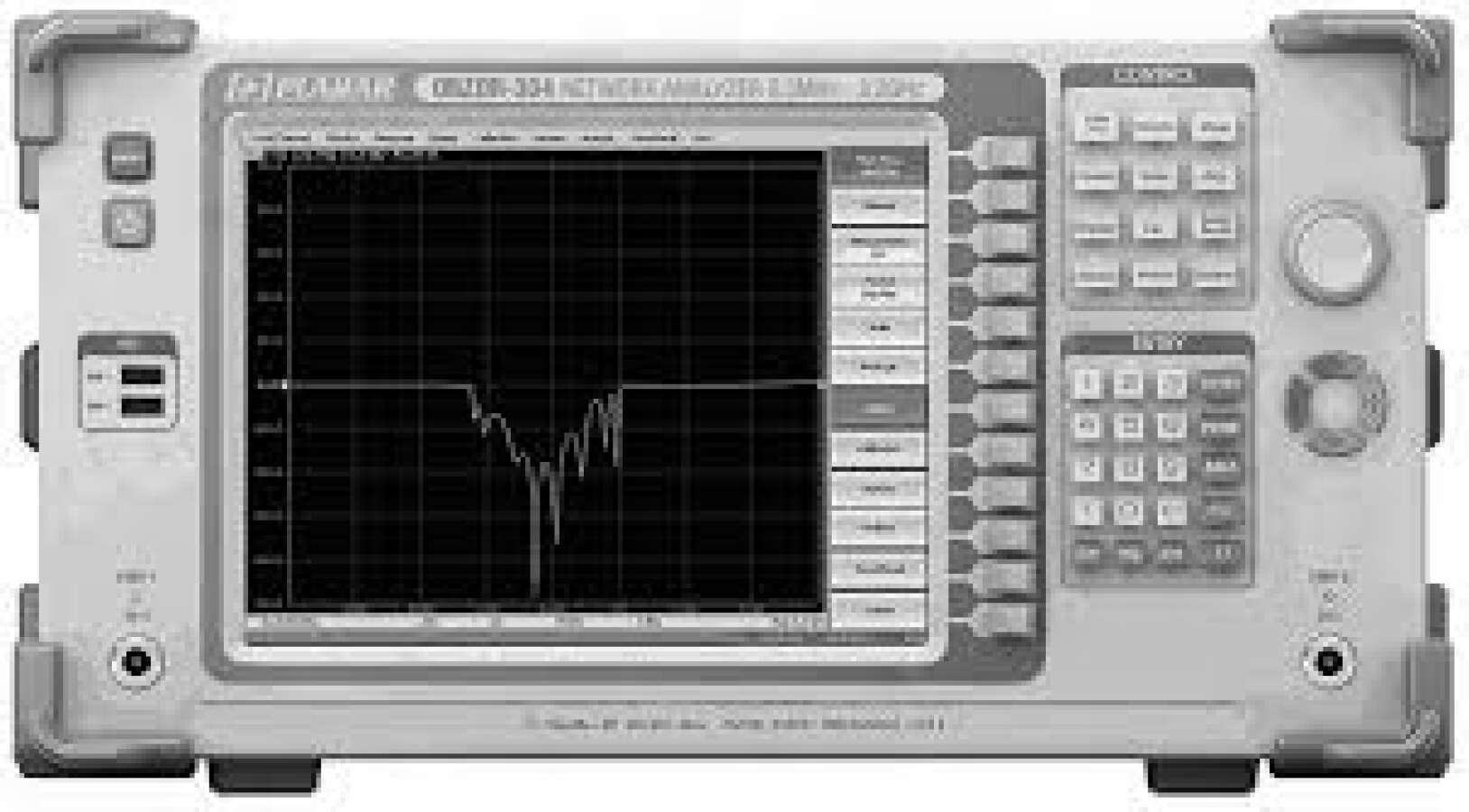

ПЛАНАР ОБЗОР-304 - измеритель ИККПО (векторный анализатор цепей)

Артикул: PLN-OBZOR-304

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Описание
Технические характеристики

Измеритель комплексных коэффициентов передачи и отражения (ИККПО) применяется для проверки, настройки и разработки различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

Векторный анализатор цепей ПЛАНАР ОБЗОР-304 используется для измерения S-параметров четырёхполюсников в диапазоне рабочих частот 0,3 до 3200 МГц и обладает динамическим диапазоном измерения модуля коэффициентов передачи более 135 дБ.

Наличие переключателя тестирующего сигнала на измерительные порты прибора, позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёх полюсников и расширения диапазона измерений в приборе используется регулировка выходной мощности глубиной не менее 55 дБ. Возможность удаленного управления прибором позволяет использовать его в составе измерительных комплексов.

Для работы и поверки измерителя требуются соответствующие измерительным трактам, калибровочные меры и адаптеры-переходы, которые могут использоваться с несколькими измерителями.

Особенности ПЛАНАР ОБЗОР-304

Диапазон частот от 0,3 до 3200 МГц

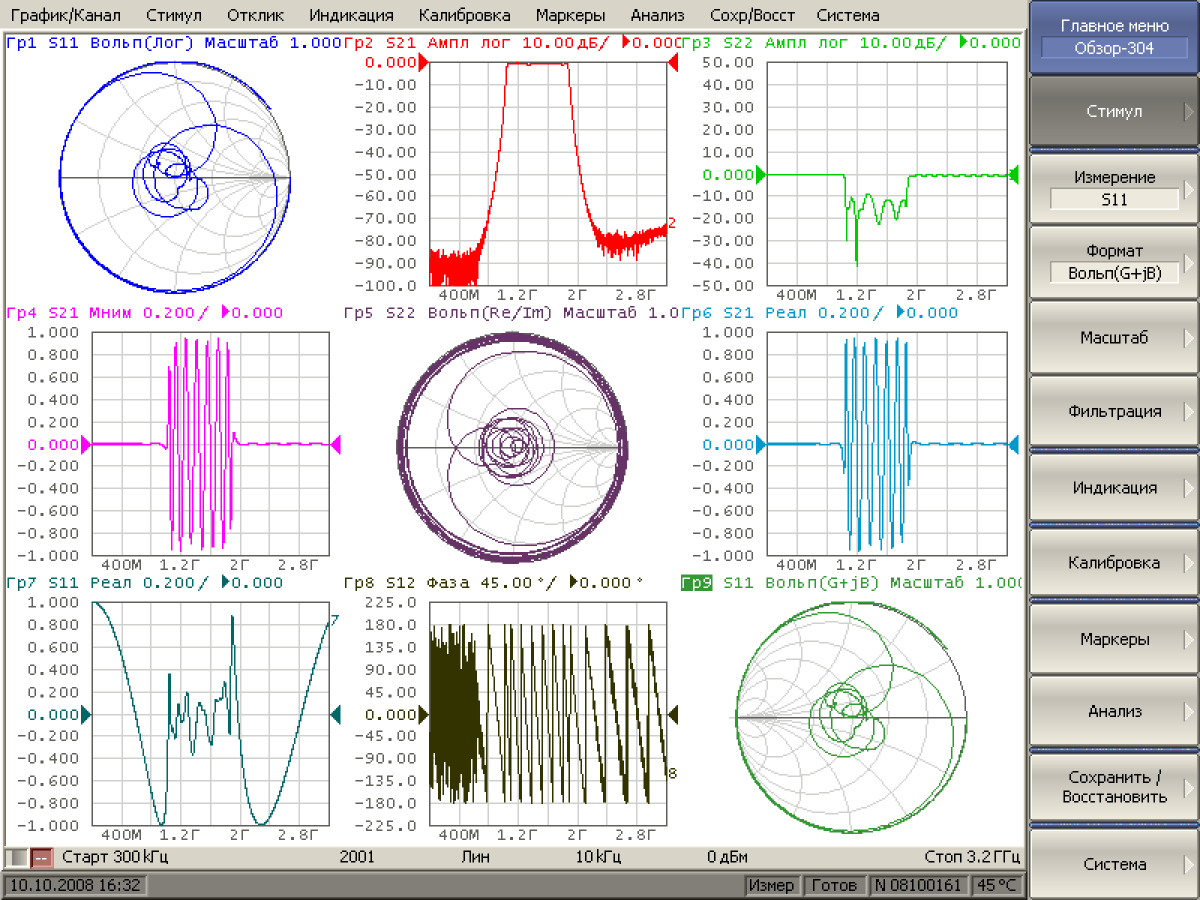

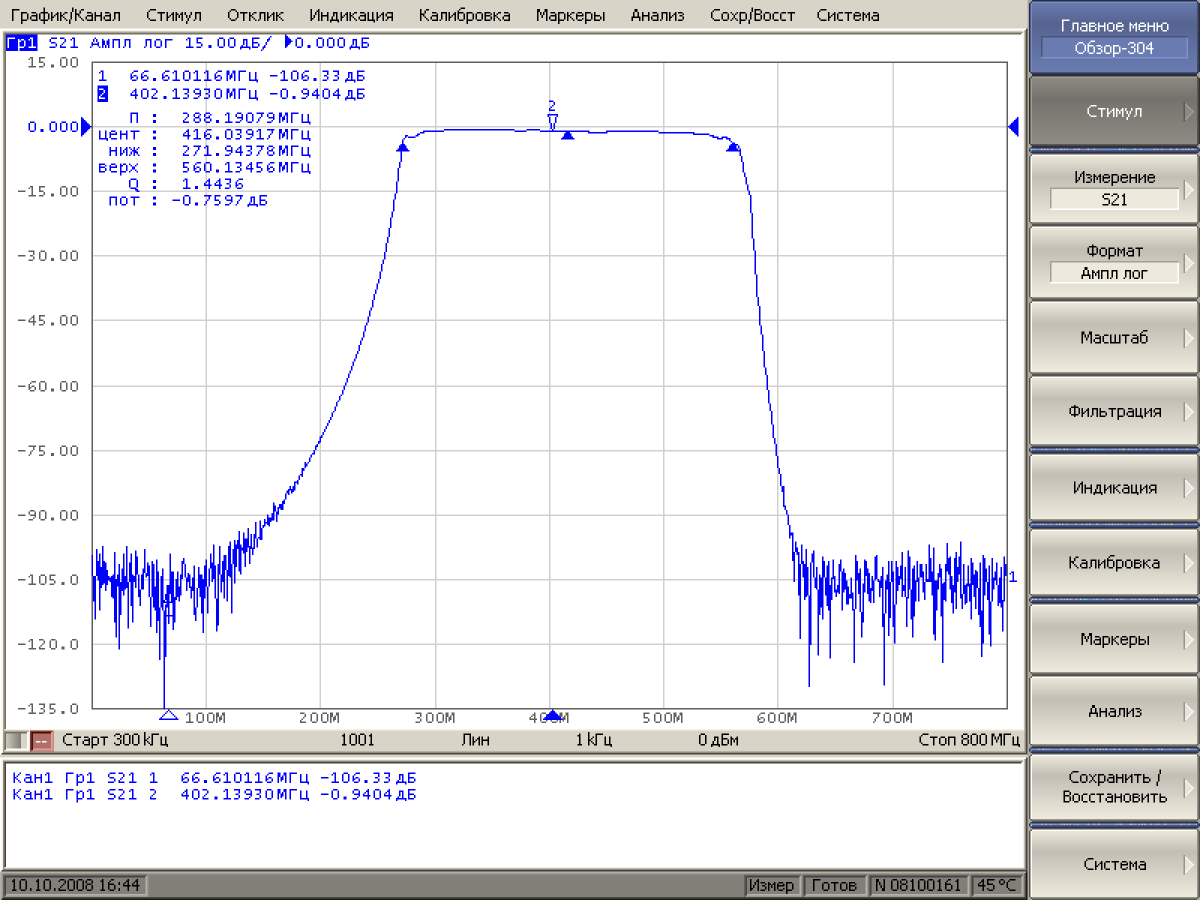

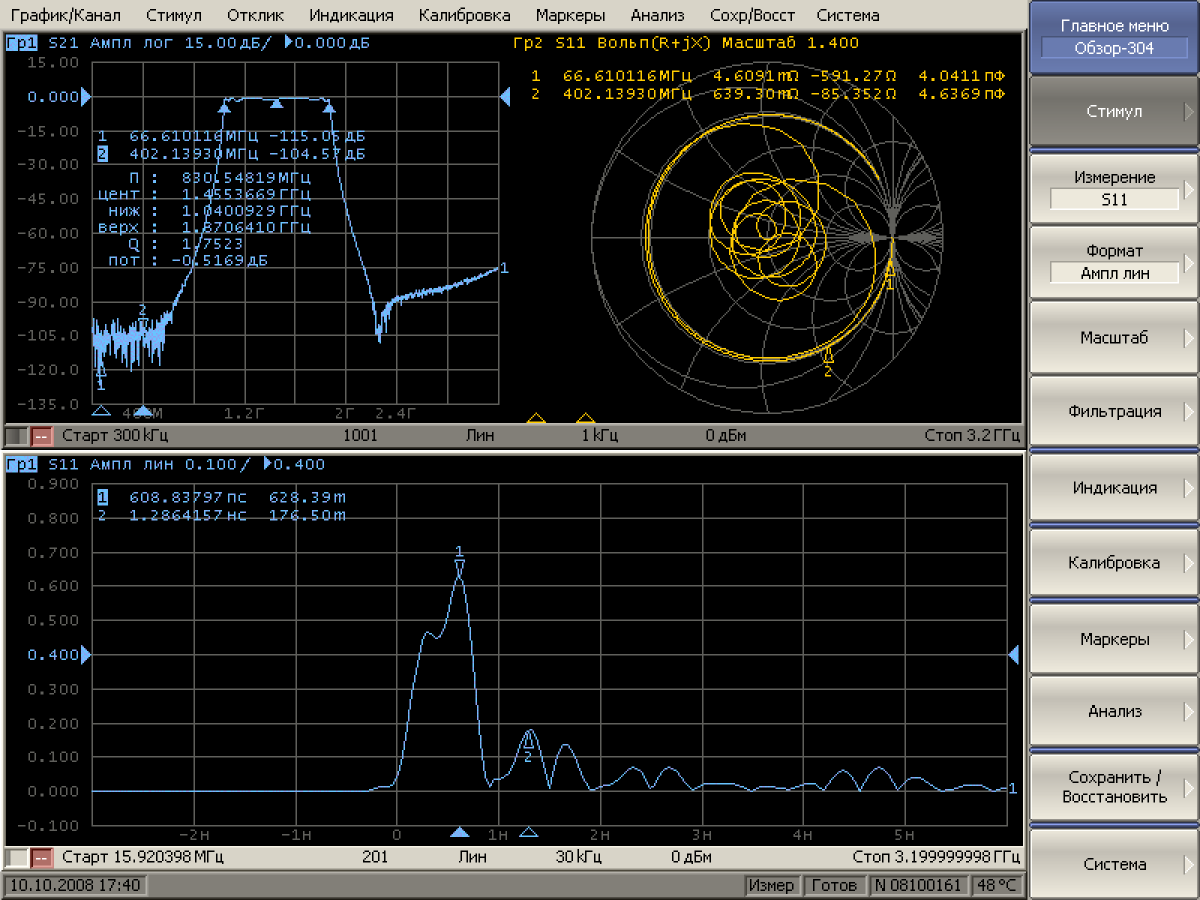

Измеряемые параметры S₁₁, S₂₁, S₁₂, S₂₂

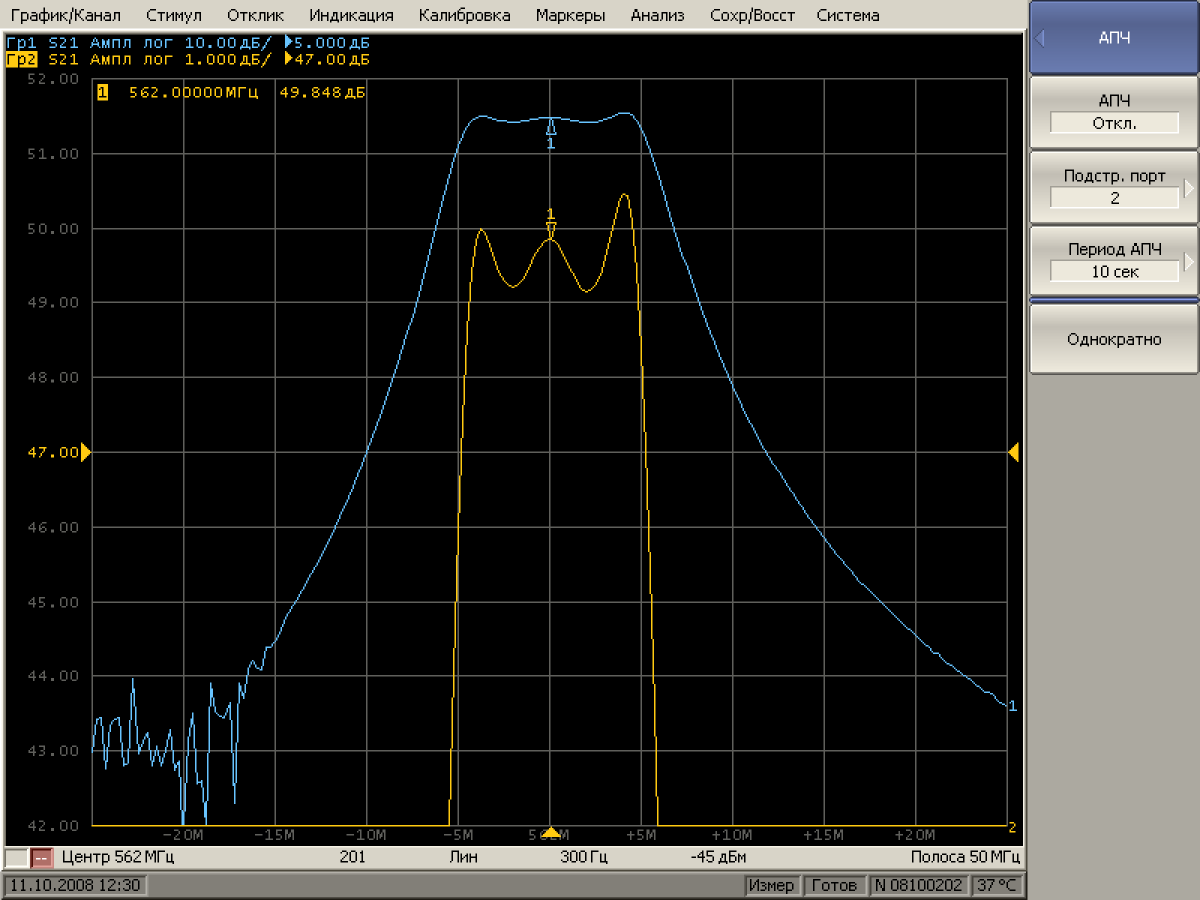

Динамический диапазон измерения модуля коэффициента передачи более 135 дБ
Минимальное время измерения на одной частоте 125 мкс
Диапазон регулирования выходной мощности от -55 дБм до +10 дБм
Поставляется со встроенным компьютером
Обладает сенсорным экраном и клавиатурой на передней панели

Комплект поставки

Измерительный блок IВ304 – 1 шт.
Сетевой кабель – 1 шт.
Программное обеспечение на компакт-диске – 1 шт.
Формуляр – 1 шт.
Руководство по эксплуатации – 1 шт.

Технические характеристики ПЛАНАР ОБЗОР-304

Наименование характеристики	Значение характеристики
Диапазон частот	от 0,3 до 3200 Мгц
Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала	±5х10^-6
Уровень гармонических составляющих выходного сигнала мощностью 0 дБ/мВт ¹⁾	минус 30 дБс ²⁾
Уровень негармонических составляющих в выходном сигнале мощностью 0 дБ/мВт	минус 30 дБс
Уровень выходного сигнала	от минус 55 до плюс 10 дБ/мВт
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности	±1,0 дБ
Уровни собственного шума при полосе измерительного фильтра 10 Гц, в диапазоне частот от 0,3 до 2 МГц от 2 до 3200 МГц	минус 115 дБ/мВт минус 120 дБ/мВт
СКО трассы приемника сигнала при полосе фильтра 3 кГц	0,001 дБ
Направленность нескорректированная	25
Модуль коэффициента отражения порта в режиме источника сигнала нескорректированный	минус 15 дБ
Модуль коэффициента отражения порта в режиме приёмника сигнала нескорректированный	минус 25 дБ
Напряжение питания переменного тока	220 ± 22 В
Потребляемая мощность от сети переменного тока	100 Вт
Габаритные размеры (длина, ширина, высота)	320х439х239 мм
Масса	20 кг
Рабочие условия применения: температура окружающего воздуха относительная влажность воздуха при 25° С атмосферное давление	от 5° С до 40° С 90 % от 84 до 106,7 кПа

Примечания:

1) дБ/мВт обозначает дБ относительно 1 мВт

2) дБс обозначает дБ относительно уровня основной гармоники выходного сигнала
