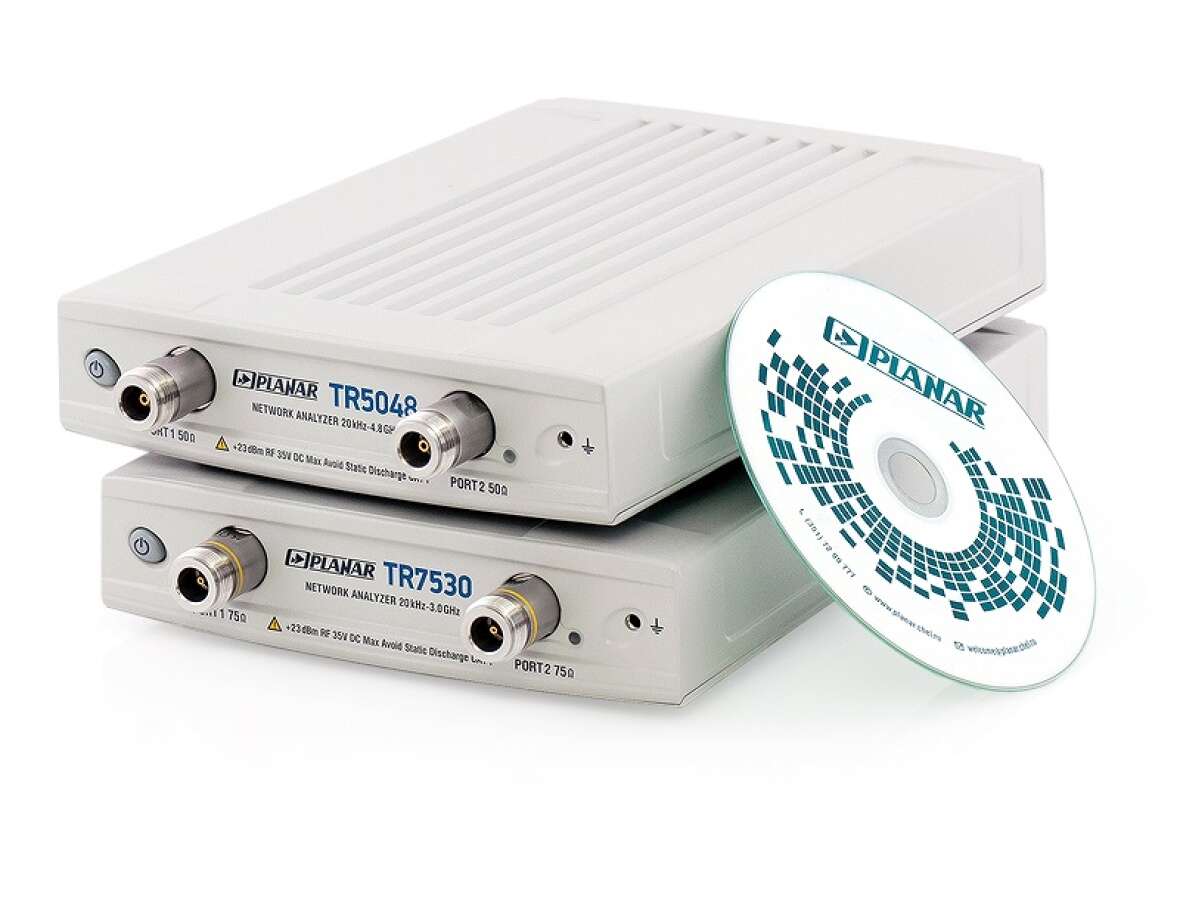

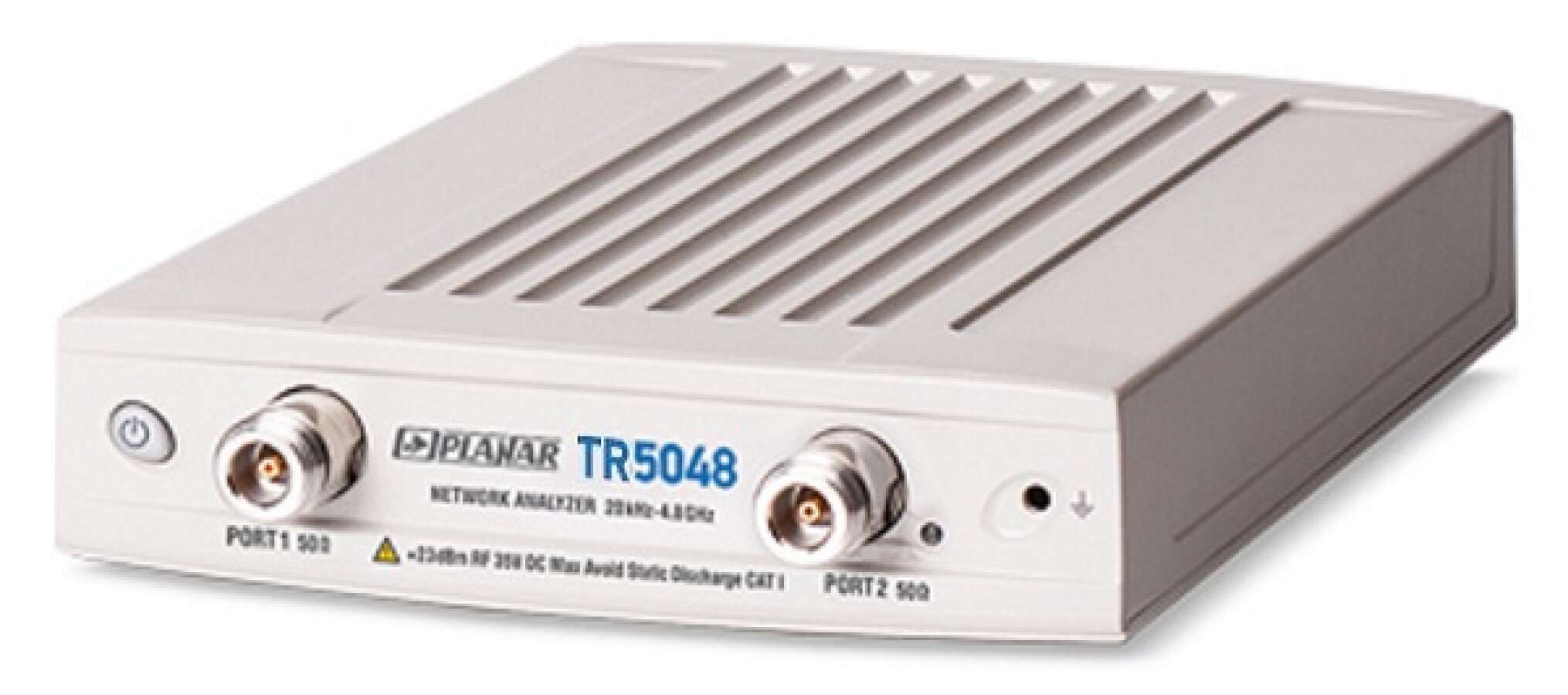

ПЛАНАР TR5048 - измеритель ИККПО (векторный анализатор цепей)

Артикул: PLN-TR5048

Цена:

Средний срок поставки: 4-5 недель

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Описание
Технические характеристики

Измеритель комплексных коэффициентов передачи и отражения (ИККПО) ПЛАНАР TR5048 используется для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений, для этого в приборе прменяется регулировка выходной мощности глубиной 55 дБ.

Возможность удаленного управления прибором позволяет использовать его в составе измерительных комплексов.

Область применения: проверка, настройка и разработка различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов. Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.

Особенности ПЛАНАР TR5048

Двухпортовый однонаправленный прибор
Диапазон рабочих частот: от 0,02 до 4800 МГц
Измеряемые параметры: S₁₁, S₂₁
Динамический диапазон измерения модуля коэффициента передачи: более 120 дБ
Минимальное время измерения на одной частоте: 200 мкс
Диапазон регулирования выходной мощности: от -50 дБм до +5 дБм
Работает под управлением внешнего компьютера (в комплект поставки не входит)
Питание прибора осуществляется от внешнего источника питания
Поставляется с соединителями портов тип N по ГОСТ РВ 51914-2002
Прибор поставляется с ПО, предназначенным для работы ОС Windows

Комплект поставки

Измерительный блок IВ5048.1 – 1 шт.
Блок питания 12 В, 1,25 А – 1 шт.
Кабель USB 2.0 AM-BM 1,8 м – 1 шт.
Программное обеспечение и руководство по эксплуатации на флеш-диске – 1 шт.
Формуляр – 1 шт.

Технические характеристики ПЛАНАР TR5048

Наименование характеристики	Значение характеристики
Диапазон частот	от 0,02 до 4800 МГц
Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала	± 5х10^-6
Минимальный шаг установки частоты	1 Гц
Количество точек измерения за сканирование	от 1 до 200001
Уровень выходного сигнала	от минус 50 до плюс 5 дБ/мВт ¹⁾
Минимальный шаг изменения выходной мощности	0,05 дБ
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности	±1,0 дБ
Полоса измерительного фильтра от 10 Гц до 30 кГц с коэффициентом	1/3
СКО трассы приемника сигнала при полосе измерительного фильтра 3 кГц	от 20 кГц до 300 кГц: 0,015 дБ от 300 кГц до 4800 МГц: 0,002 дБ
Эффективная направленность	46 дБ
Модуль эффективного коэффициента отражения источника сигнала ²⁾	минус 40 дБ
Направленность нескорректированная	18 дБ
Модуль коэффициента отражения порта в режиме источника сигнала нескорректированный	минус 22 дБ
Модуль коэффициента отражения порта в режиме приёмника сигнала нескорректированный	минус 22 дБ
Минимальное время измерения на одной частоте	200 мкс
Частота внешнего опорного генератора Входной уровень Входное сопротивление по входу «Ref In/Out 10 MHz» Тип входного разъёма Уровень выходного сигнала опорного генератора, на нагрузке 50 Ом	10 МГц 1 ± 3 дБм 50 Ом «BNC» – розетка 0 ± 2 дБм
Напряжение питания постоянного тока	от 9 до 15 В
Потребляемая мощность постоянного тока	10 Вт
Тип соединителей измерительного блока	N
Подключение к внешнему компьютеру	тип разъема: USB B интерфейс: USB 2.0
Габаритные размеры (длина х ширина х высота)	267х160х44 мм
Масса	1,3 кг
Рабочие условия применения: температура окружающего воздуха относительная влажность воздуха при 25° С атмосферное давление	от 5 до 40 °С 90 % от 84 до 106,7 кПа

Примечания:

1) дБ/мВт обозначает дБ относительно 1 мВт.

2) Параметры обеспечиваются после калибровки комплектом мер 05 CK 10A-150 Rosenberger H GmbH&Co.
