OK PTX-2BF - пистолет для накрутки и демонтажа провода, электрический (220В)

Артикул: OK-PTX-2BF

Товар не поставляется

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

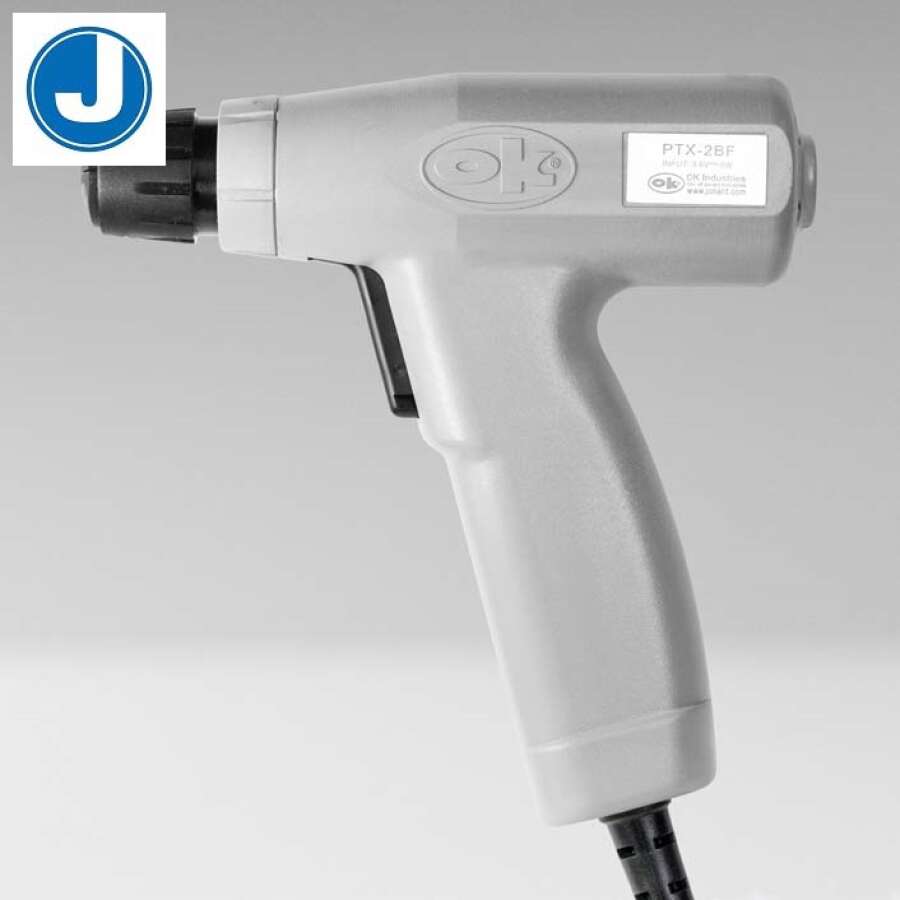

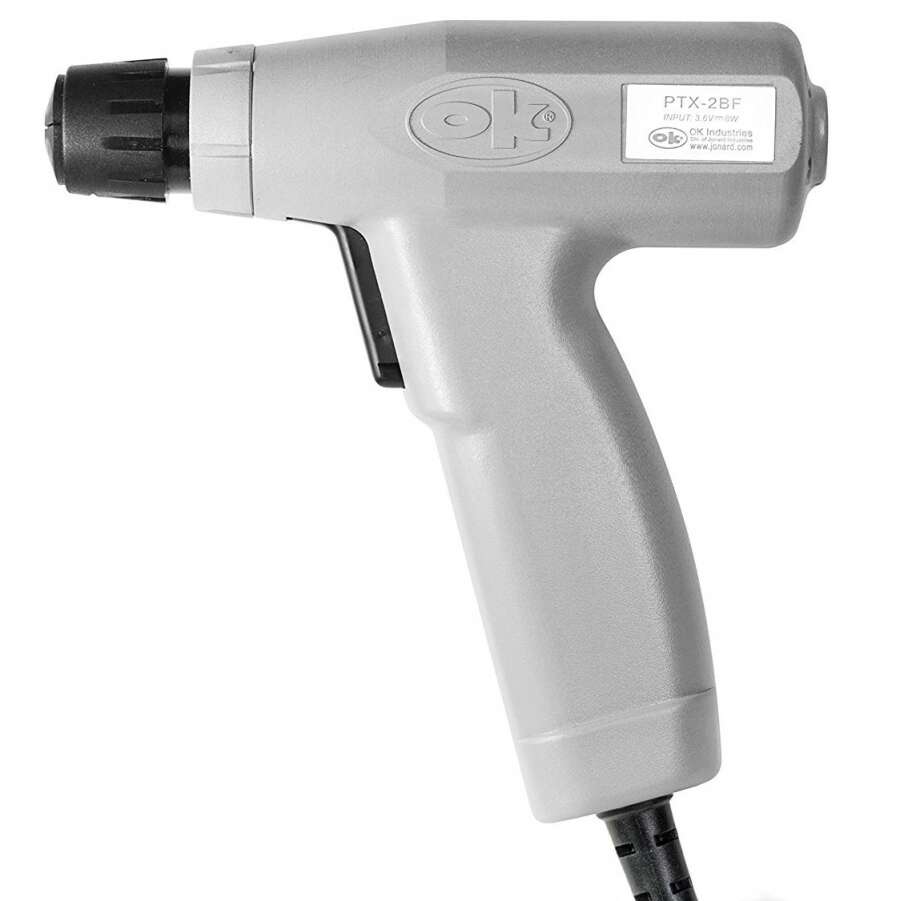

Jonard Tools (OK Industries) PTX-2BF - электрический пистолет для накрутки и демонтажа проводника на штыревой контакт. Питается от сети переменного тока 230 В и оснащён функцией обратного вращения. Запатентованная инструмент для накрутки провода серии PTX обеспечивает новый уровень качества монтажа для инсталляторов, техников связи и других специалистов. Этот инструмент способен выполнять до 2500 циклов монтажа проводника 1 - 0.2 мм (8 до 32 AWG) в день. Поставляется без бит и кожухов (Таблица для подбора).

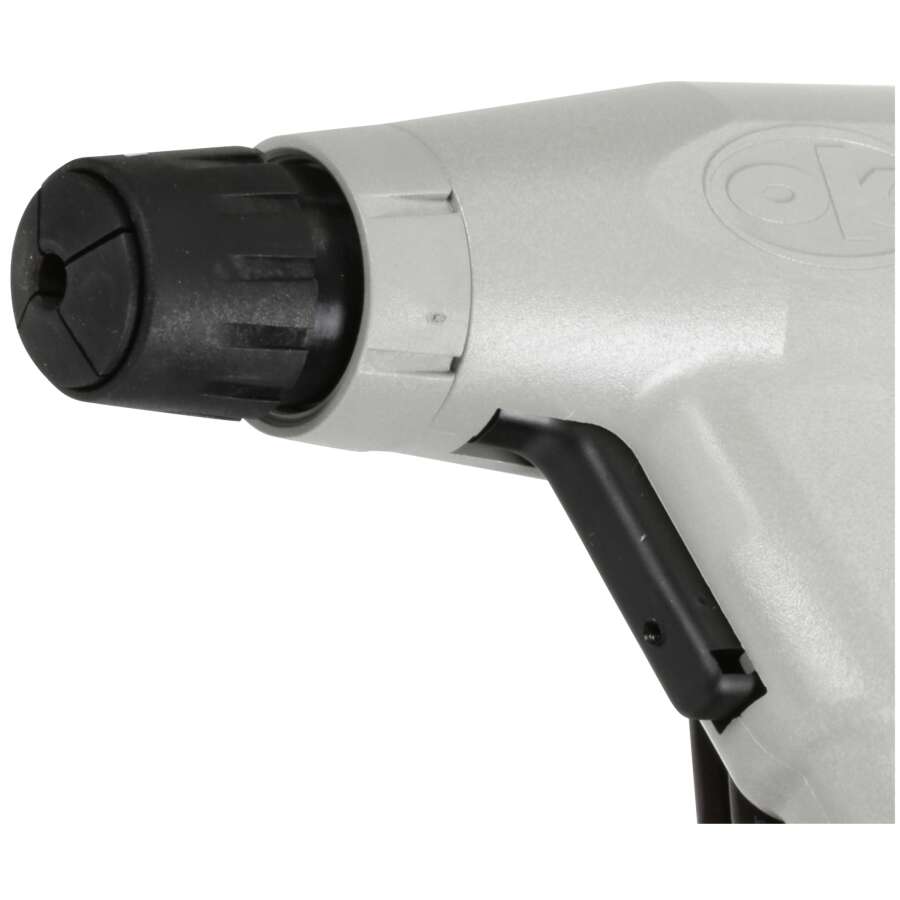

Пистолет PTX оснащен двухпозиционным курком с коротким нажатием. Длинная ручка уменьшает давление на ладонь и предотвращает дискомфорт, который возникает при повторяющейся нагрузке. Корпус прочный и легкий, включает следующие элементы: курок - выключатель, мощный мотор для самых тяжелых работ, цанговый патрон - держатель бит, шнур питания. Электрический пистолет для накрутки имеет функцию Backforce - подпружиненное внутреннее устройство, которое используется, чтобы помочь оператору устранить избыточное давление на соединения. Это гарантирует, что каждое соединение на панели будет обернуто вокруг штыревого контакта при одном и том же давлении. Вес инструмента 1 кг (2,2 фунта), питание 230 вольт, 4200 оборотов в минуту.

Видео работы электрического пистолета для накрутки провода PTX:

Комплект биты и кожуха для накрутки провода:

Диаметр
провода, мм

Код для заказа

Диаметр
отверстия
насадки, мм

Глубина
отверстия
насадки, мм

Длина
насадки, мм

Комплектующие
насадка + кожух

0.5 - 0.65 JIC-OK-0.5-0.65-K 1.9 20.5  76 BW-2224 + SW-2224
0.4 JIC-OK-0.4-K 1.9 25.4 76 BW2600 + SW-2426
0.4 1-40-0799 1.9 19.0  127 BW-26005 + SW24265
0.2 - 0.25 JIC-OK-0.25-K 1.0 19.0 76 SB-30MSH-B + P3032

Биты 7,62 см. для накрутки провода и кожухи к ним:

Диаметр
провода,
мм

Тип
накрутки

Бита

Кожух

Макс. диаметр изоляции
мм.

Мин. диагон.
штыря
мм.

Макс.
диагон.
штыря
мм.

Глубина отверстия насадки мм.

Радиус
хода
насадки
мм

Диаметр отверстия насадки
мм


1 O KB18 P194LN   1,52 1,85 25,4 3,81 1,9
0.8 M WB20M P194LN 1,5 1,07 1,85 25,4 3,81 1,9
0.65-0.8 O KB2075 P2224   1,07 1,85 25,4 3,12 1,9
0.65 O KB22 P2224   1,37 1,85 19,05 2,97 1,9
0.65 M WB2275M P2224 1,32 1,24 1,87 25,4 3,35 1,9
0.5-0.65 O KB224LH P2224   1,54 2,15 25,4 2,97 2,18
0.5-0.65 О KB224-1 P2224   1,37 1,85 25,4 2,82 1,9
0.5-0.65 O KB224 P2224   1,37 1,85 20,5 2,82 1,9
0.5-0.65 M WB224M P2224 1,27 1,24 1,87 31,75 3,07 1,9
0.5 M WB24DH P2224 1,17 1,37 1,85 44,5 2,97 1,9
0.5 O KB24 P2426   1,39 1,87 19,05 2,54 1,9
0.5 M* WB24SM P3032LN 1,11 0,6 1,09 19,05 2,48 1,11
0.4-0.5 O KB2466 OK8519   1,37 1,65 25,4 2,48 1,67
0.4-0.5 M WB2426M P2224 1,17 1,37 1,85 19,05 2,99 1,9
0.4 O KB26 P2426   1,47 1,85 25,4 2,54 1,9
0.4 M* WB26SM P26LN 0,79 0,58 0,96 19,05 1,9 1,02
0.4 M WB2669M P2426 1,04 1,34 1,72 25,4 2,77 1,75
0.32 M WB28SHM P3032 0,76 0,79 0,89 19,05 1,67 0,91
0.25 M* SB30MSH-B P3032 0,69 0,79 0,89 19,05 1,62 0,91
0.2-0.25 M* WB3032M P3032 0,69 0,86 0,96 19,05 1,62 1,02

(O) обычная накрутка – навивка проводника вокруг штыря
(М) модифицированная накрутка проводника (+ небольшого не зачищенного от изоляции участка) вокруг штыря
*Рекомендованы для квадратных штырей 0/63 мм. и расстоянием между их центрами 2.54 мм.
