3M Dynatel™ 2273M-ID/ECU12W-RT - трассо- маркеро- повреждения- искатель, 4 активных частоты, 12 Вт

Артикул: 7000031736

Товар не поставляется

Гарантия: 18 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка



Трассо- маркеро- повреждения- искатель 3M Dynatel™ 2273M-ID/ECU12W-RT - это современное высокоточное профессиональное оборудование для поиска всех типов металлических и неметаллических подземных коммуникаций. Он позволяет решать основные задачи, возникающие при эксплуатации подземных инженерных сетей:

  • осуществлять трассировку металлического трубопровода или кабеля на глубине до 9 м в режимах:
    • непосредственное подключение,
    • подключение с помощью индукционных клещей,
    • индуктивный метод,
    • пассивный режим (без генератора);
  • определять глубину залегания трубопровода нажатием одной кнопки;
  • измерять сигнальный ток в кабеле или трубе;

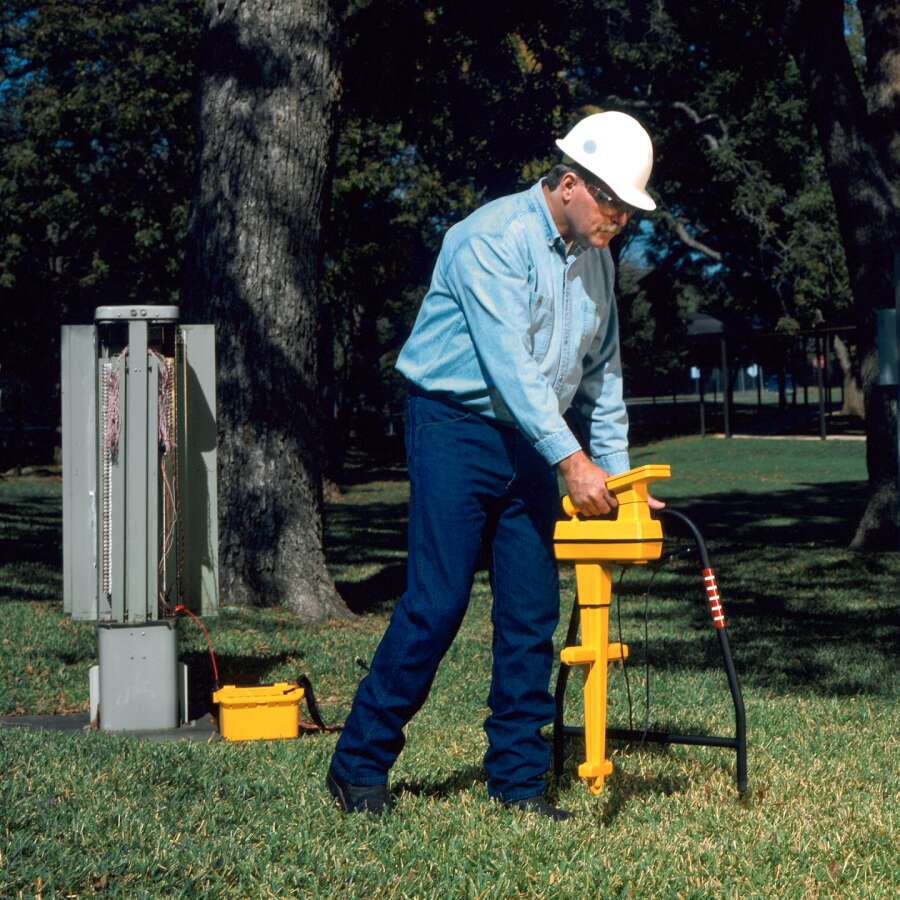

  • обнаруживать места повреждений силовых кабелей, кабелей связи с медной жилой и элементов ЭХЗ с помощью А-рамки;
  • осуществлять поиск пассивных и интеллектуальных маркеров;
  • осуществлять чтение / запись пользовательских данных во внутреннюю память интеллектуальных маркеров.

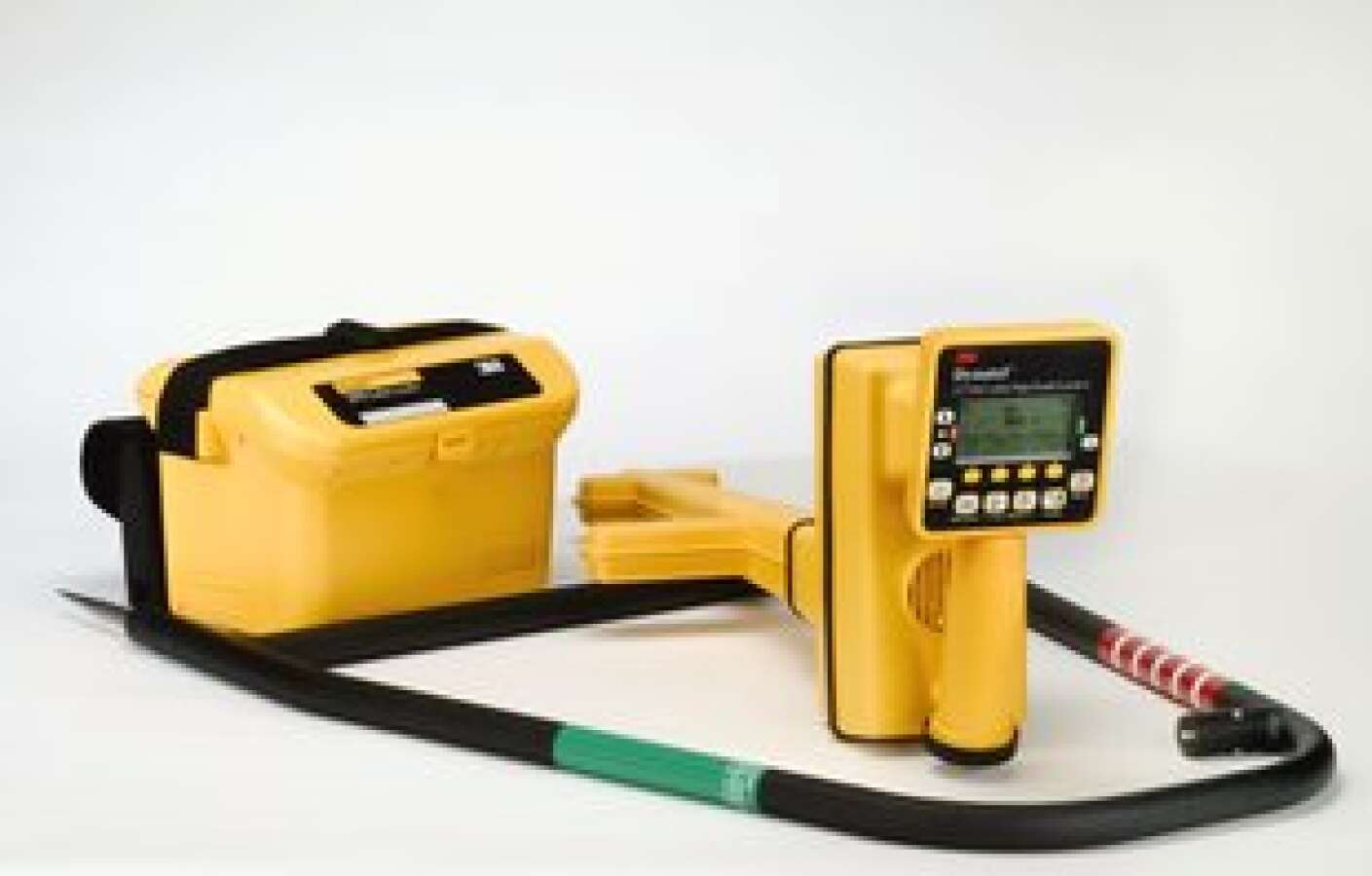

Комплект поставки:

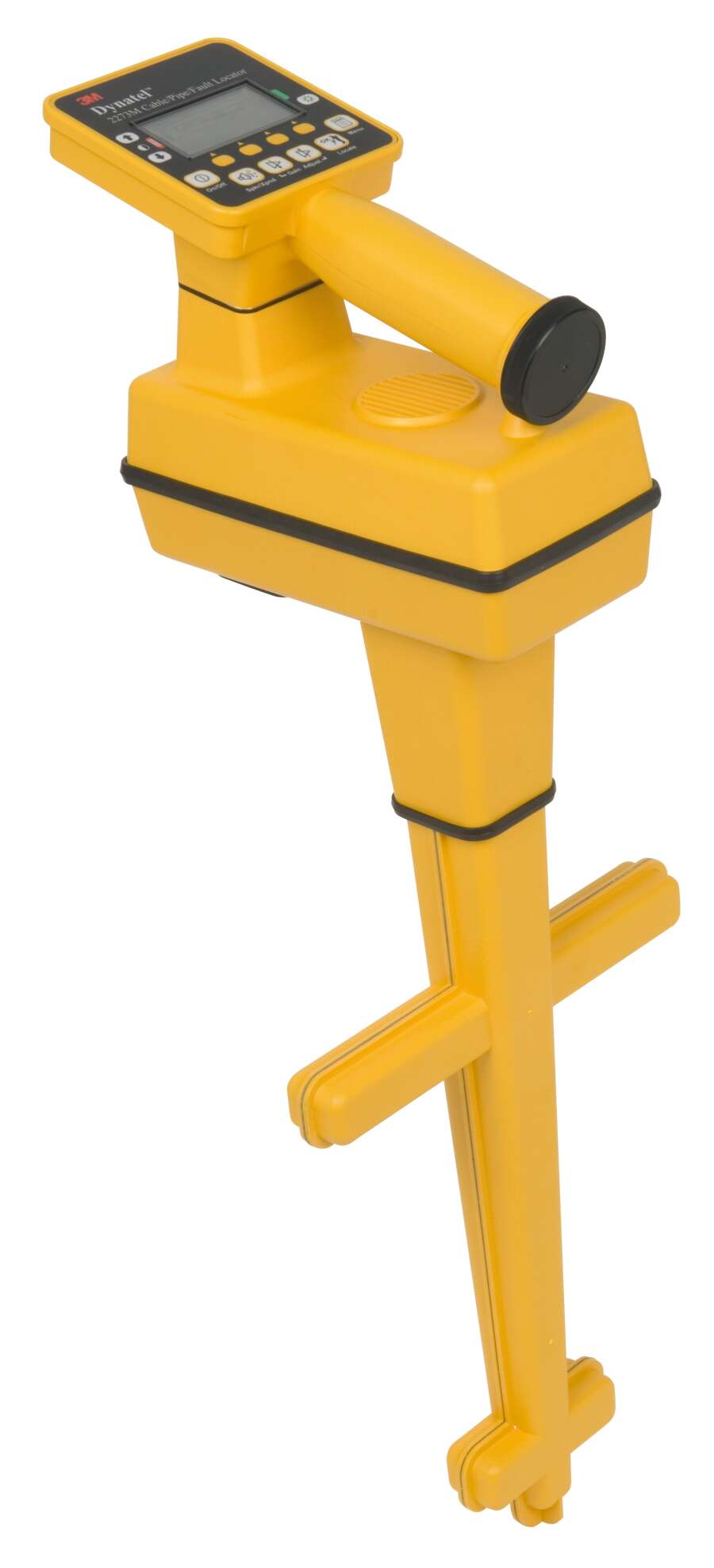

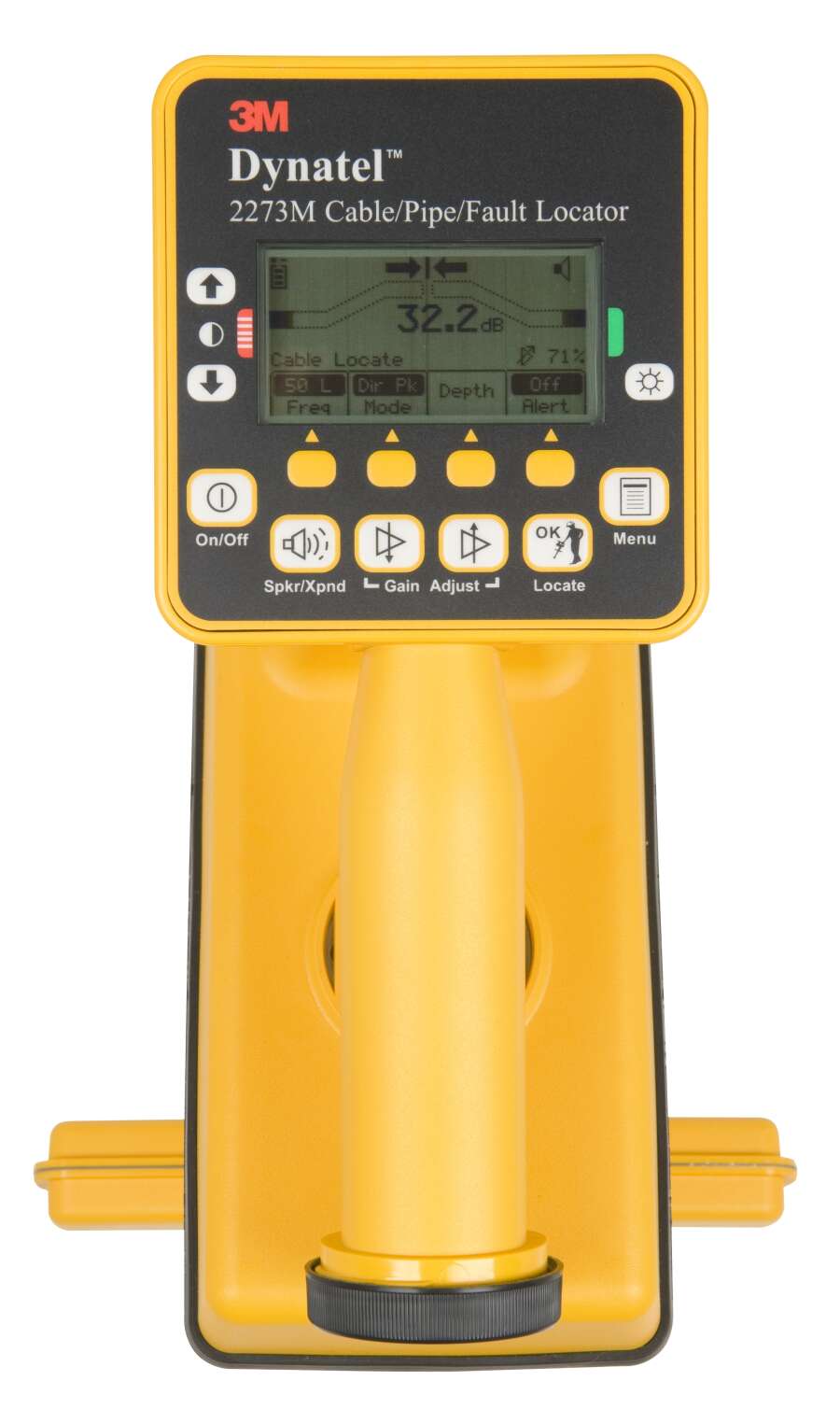

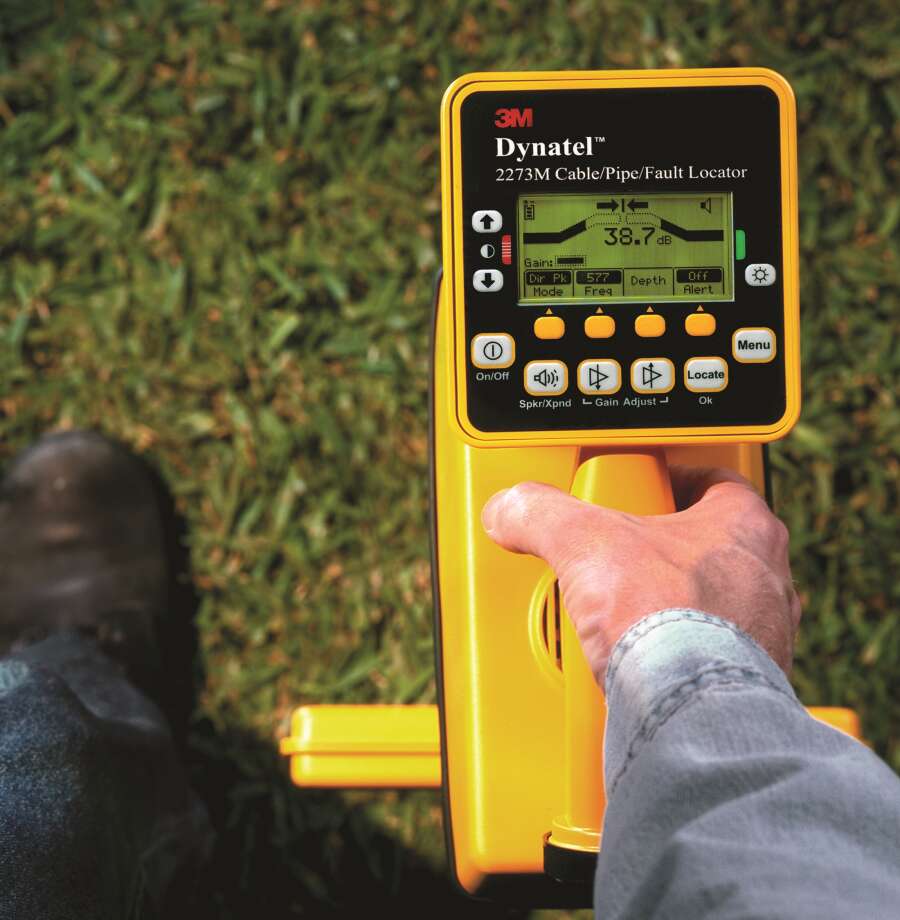

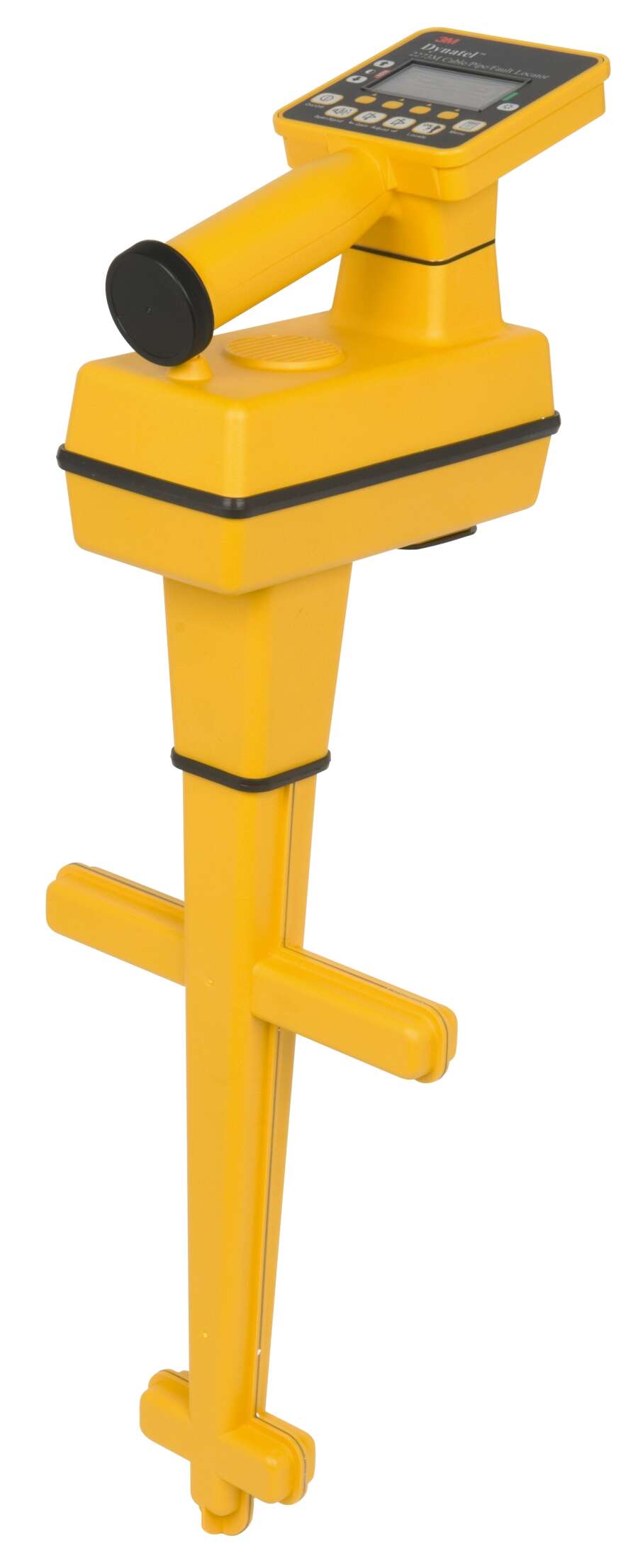

  • приемник 2273M-iD;
  • генератор 2273M-E12WT 12 Вт;
  • стержень заземления (8006);
  • комплект Locator Coupler (3019):
    • индукционные клещи Dyna-Coupler (размер 3'') (3001),
    • кабель подключения индукционных клещей,
    • чехол для клещей;
  • кабель гальванического подключения с малыми зажимами (1,5 м) (9012);
  • кабель гальванического подключения с большими зажимами (3 м) (2876);
  • перезаряжаемая аккумуляторная батарея 2200RB (для генератора);
  • кабель для зарядки от автомобильного прикуривателя;
  • А-рамка (3014);
  • кабель для подключения А-рамки (9026);
  • сумка для переноски (2200M);
  • инструкция по эксплуатации.

Технические характеристики 3M Dynatel™ 2273M-ID/ECU12W-RT

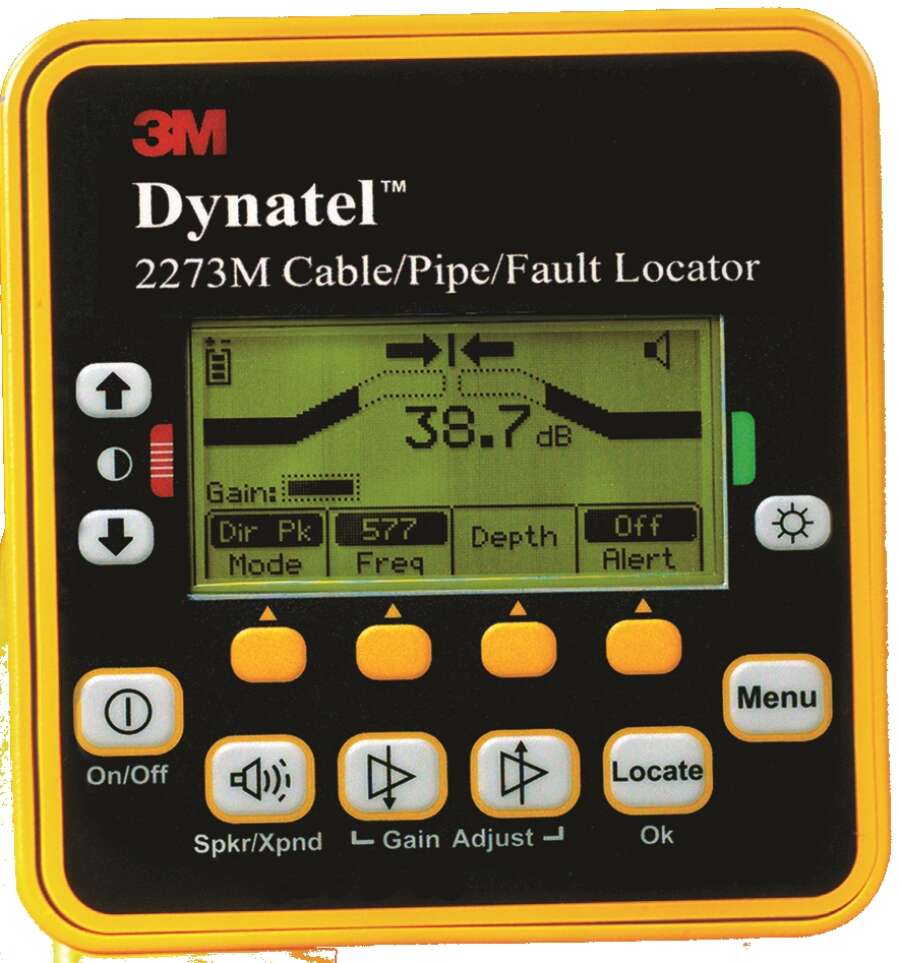

Приемник
Режим работы
  • непосредственный пиковый
  • непосредственный нуль
  • специальный пиковый
Активные частоты
  • 577 Гц
  • 8 кГц
  • 33 кГц
  • 133 кГц
Пассивные частоты
  • 3,5 кГц (CATV - кабельное телевидение)
  • 9÷30 кГц (LF)
Промышленные частоты
  • 50 Гц (5-я и 9-я гармоники)
  • 60 Гц (5-я и 9-я гармоники)
  • 100/120 Гц (выпрямленное значение переменного тока)
Внешние частоты
  • 273 Гц
  • 333 Гц
  • 340 Гц
  • 393 Гц
  • 400 Гц
  • 460 Гц
  • 512 Гц
  • 560 Гц
Частоты, задаваемые пользователем четыре, в диапазоне 50~999 Гц
Дисплей жидкокристаллический
Регулировка усиления ручная и автоматическая
Питание алкалиновые батареи типа АА (8 шт)
Продолжительность работы от батареи
30 часов (среднее значение)
Точность определения глубины залегания
±2 % ± 5 см для глубины 0-1,5 м
±6 % ± 5 см для глубины 1,5-3 м
±10 % ± 5 см для глубины 3-4,5 м
Глубина обнаружения 0-924 см
Габаритные размеры 26,7 x 26,1 x 76,2 см
Вес 2,3 кг
Температура эксплуатации -20°C ... +50°C
Температура хранения -20°C ... +70°C
Уровень пыле-влагозащищенности IP 54
Маркероискатель
Типы маркеров (устанавливаются при начальном конфигурировании)
  • общего назначения
  • коммуникации
  • газопровод
  • телефония
  • водопровод
  • канализация
  • силовой кабель
Дальность обнаружения согласно характеристикам маркеров
Дальность считывания данных (шаровые маркеры XR-iD)
  • все типы, кроме маркера для силового кабеля - 1,5 м
  • маркер для силового кабеля - 1 м
Дальность программирования (шаровые маркеры XR-iD) 30 см
Точность определения глубины залегания маркера ±15 % ± 5 см
Режим обнаружения двух типов маркеров любые два типа маркеров



Генератор
Режим поиска трассы
  • 577 Гц
  • 8 кГц
  • 33 кГц
  • 133 кГц
Режим поиска повреждения
  • 10/20 Гц – поиск повреждения
  • 577 Гц/33 кГц – поиск трассы
Тональный режим
  • 577 Гц
  • 133 кГц
Индукционный режим
  • 8 кГц
  • 33 кГц
  • 133 кГц
Выходная мощность 12 Вт
Питание
  • алкалиновые батареи типа С (LR14) (6 шт)
  • аккумуляторная батарея 2200RB
  • внешний источник питания 9–18 В
Продолжительность работы от батареи
  • 40 часов (нормальный уровень мощности передачи)
  • 10 часов (высокий уровень мощности передачи)
Габаритные размеры 17,2 x 28,6 x 19,7 см
Вес 2,4 кг
Температура эксплуатации -20°C ... +50°C
Температура хранения -20°C ... +70°C
Уровень пыле-влагозащищенности IP 54
