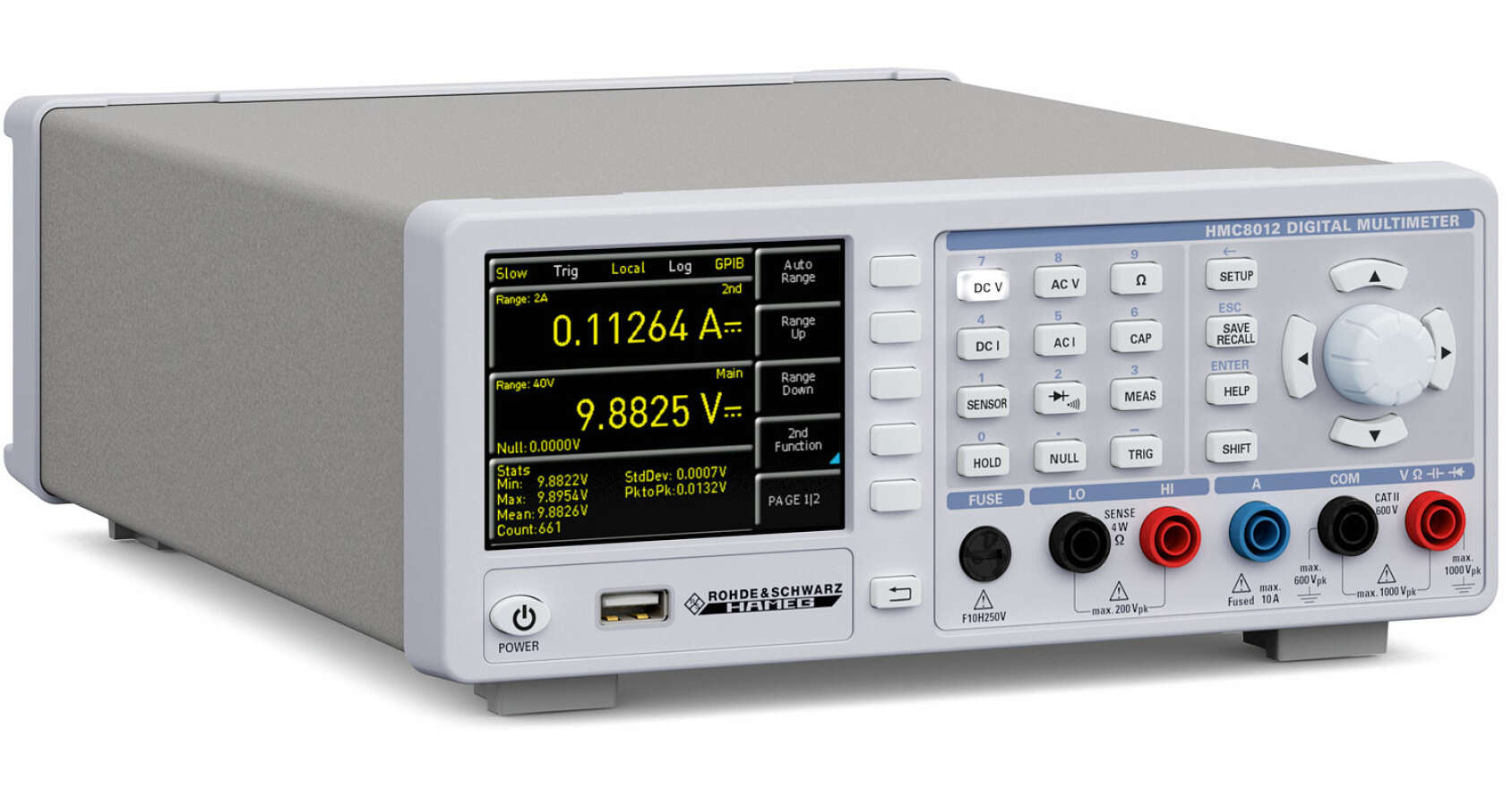

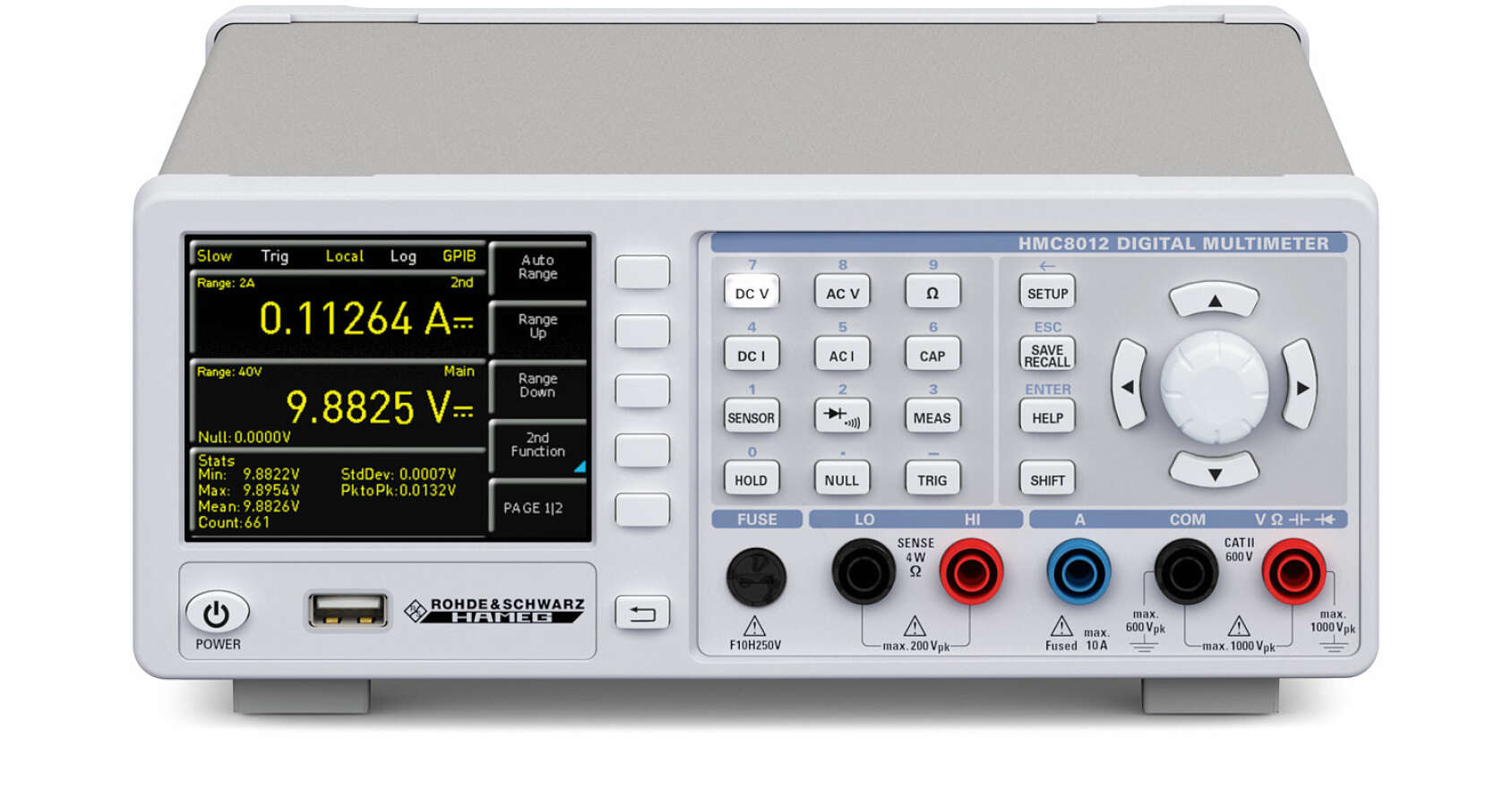

Rohde&Schwarz HMC8012-G - 5 и 3/4 разрядный програмируемый мультиметр

Артикул: RS-H-HMC8012-G

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 36 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Rohde&Schwarz HMC8012-G – прибор, в котором объединение функций нескольких приборов позволяет эффективнее использовать средства и рабочее место. Пользователь получает все преимущества богатого набора функциональных возможностей и свойств. Широкие возможности позволяют быстро выполнять измерения и при решении задач технического обслуживания, и при аттестационных испытаниях, при проверках на соответствие допускам, и т.д.

Основные функции Rohde&Schwarz HMC8012-G:

5¾-разрядный дисплей (480 000 цифровых отсчетов);
Виды измерений: AC/DC, сопротивление, емкость, частота, температура, неразрывность электрических цепей, испытание диодов, мощность;
Пределы измерений: 1000 В, 10 А, 250 М:, 500 мкФ, 700кГц;
Разрешающая способность: 1 мкВ, 100 нА, 1 м:, 1 пФ, 1Гц, 0.1°С;
Погрешность измерения напряжения постоянного тока 0,015 %;
Частота измерений: до 200 значений/с;
Автоматический / ручной выбор диапазона измерений;
Индикация нескольких измеряемых значений;
Статистические функции: мин./макс., среднее, СКО;
Проведение испытаний на соответствие установленным пределам (прошел / не прошел);
Регистрация данных в формате CSV во внутреннюю память или USB-устройства;
Поддержка команд программирования SCPI совместимых с мультиметром Agilent 34410A;
Интерфейсы: USB-TMC/-VCP, Ethernet, LXI, IEEE-488 (GPIB);
Математические функции: контроль пределов, минимальное/ максимальное, среднее значение, смещение, мощность (пост. ток), дБ, дБмВт.

Комплект поставки:

Прибор;
Шнур питания,

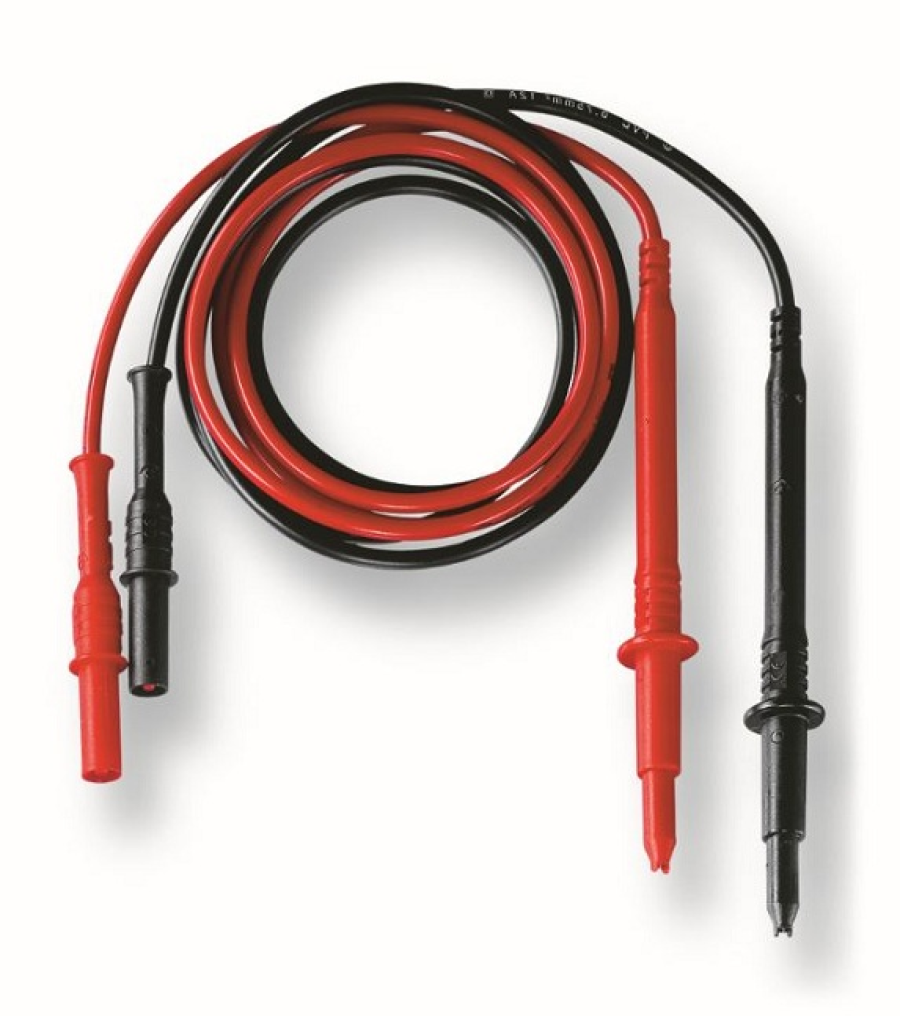

Комплект измерительных силиконовых щупов HZ15 (красный и черный, длина 1м).

Технические характеристики Rohde&Schwarz HMC8012-G

Параметр	Значение
Измерение электрического сопротивления (2 /4-проводные)
Диапазоны измерения	400Ω	4 кΩ	40 кΩ	400 кΩ	4 МΩ	40 МΩ	250 МΩ
Тестовый ток	1 мА		100 мкА	10 мкА	1 мкА	100 нА	460 нА
Погрешность измерения	0,05	0,015		0,03	0,06	0,25	2
Температурный коэффициент	0,002					0,008	0,2

Измерение емкости
Диапазоны измерения	5 нФ	50 нФ	500 нФ	5 мкФ	50 мкФ	500 мкФ
Погрешность измерения ±(% от показаний + % от диапазона)	2,0+2,5	1,0+2,0	1,0+0,5			2,0+1,0
Температурный коэффициент: 0-18 °C, 28-55 °C	0,02+0,002

Измерение напряжения постоянного тока тока
Диапазоны измерения	400 мВ	4 В	40 В	400 В	1000 В
Импеданс	10 MΩ/>10ГΩ		10 MΩ
Погрешность измерения ±(% от показаний + % от диапазона)	0,015+0,002		0,020+0,002		0,025+0,002
Температурный коэффициент 0-18 °C, 28-55 °C	0,0010+0,0005	0,0008+0,0003	0,0010+0,0005	0,0015+0,0005
Измерение напряжения переменного тока
Диапазоны измерения	400 мВ	4 В	40 В	400 В	750 В
Частота	10 Гц – 20 Гц	20 Гц – 45 Гц	45 Гц – 20 кГц	20 кГц – 50 кГц	250кГц – 100кГц
Погрешность измерения ±(% от показаний + % от диапазона)	3,0+0,05	1,5+0,05	0,3+0,05	1,0+0,05	3,0+0,05
Температурный коэффициент 0-18 °C, 28-55 °C	0,01+0,01			0,02+0,01	0,05+0,01

Измерение силы постоянного тока
Диапазоны измерения	20 мА	200 мА	2 А	10 А
Перепад напряжения	< 0,30 В	< 0,27 В	< 0,20 В	< 0,60 В
Погрешность измерения ±(% от показаний + % от диапазона)	0,05+0,010		0,25+0,070
Температурный коэффициент 0-18 °C, 28-55 °C	0,008+0,0010		0,012+0,0015	0,010+0,0010
Измерение силы переменного тока
Диапазоны измерения	20 мА	200 мА	2 А	10 А
Частота	20 Гц – 40 Гц	40 Гц – 1 кГц	1 кГц – 5 кГц	5 кГц – 10 кГц
Погрешность измерения ±(% от показаний + % от диапазона)	1,5+0,05	0,5+0,05	1,5+0,05	2,5+0,05
Температурный коэффициент 0-18 °C, 28-55 °C	0,01+0,01
Измерение частоты
Функции	Напряжение переменного тока	Сила переменного тока
Пределы измерения	Во всех диапазонах	20 мА, 200 мА		2 А, 10 А
Диапазоны измерения	5 Гц – 700 кГц	5 Гц – 10 кГц		5 Гц – 5 кГц
Погрешность измерения ±(% от показаний + % от диапазона)	0,01
Температурный коэффициент: 0-18 °C, 28-55 °C	0,005

Неразрывность электрических цепей
Диапазоны измерения	4000 Ω
Тестовый ток	1 мА
Погрешность измерения: ±(% от показаний + % от диапазона)	0,05+0,010
Температурный коэффициент: 0-18 °C, 28-55 °C	0,005+0,0005
Тестирование диодов
Диапазоны измерения	5 В
Тестовый ток	1 мА
Погрешность измерения: ± (% от показаний + % от диапазона)	0,05+0,010
Температурный коэффициент: 0-18 °C, 28-55 °C	0,005+0,0005
Измерение температуры
Метод измерения	Терморезистивные датчики с платиновыми сенсорами
Тип сенсора	PT100, PT500, PT1000
Тип соединения	2-х или 4-х проводная линия
Прочие характеристики
Питание	115 В / 230 В +/-10 %
Потребляемая мощность	25 Вт (макс.). 12 Вт (тип.)
Категория измерений	CAT II, 600 В; CAT I, 1000 B_DC , 750 B_AC СКЗ

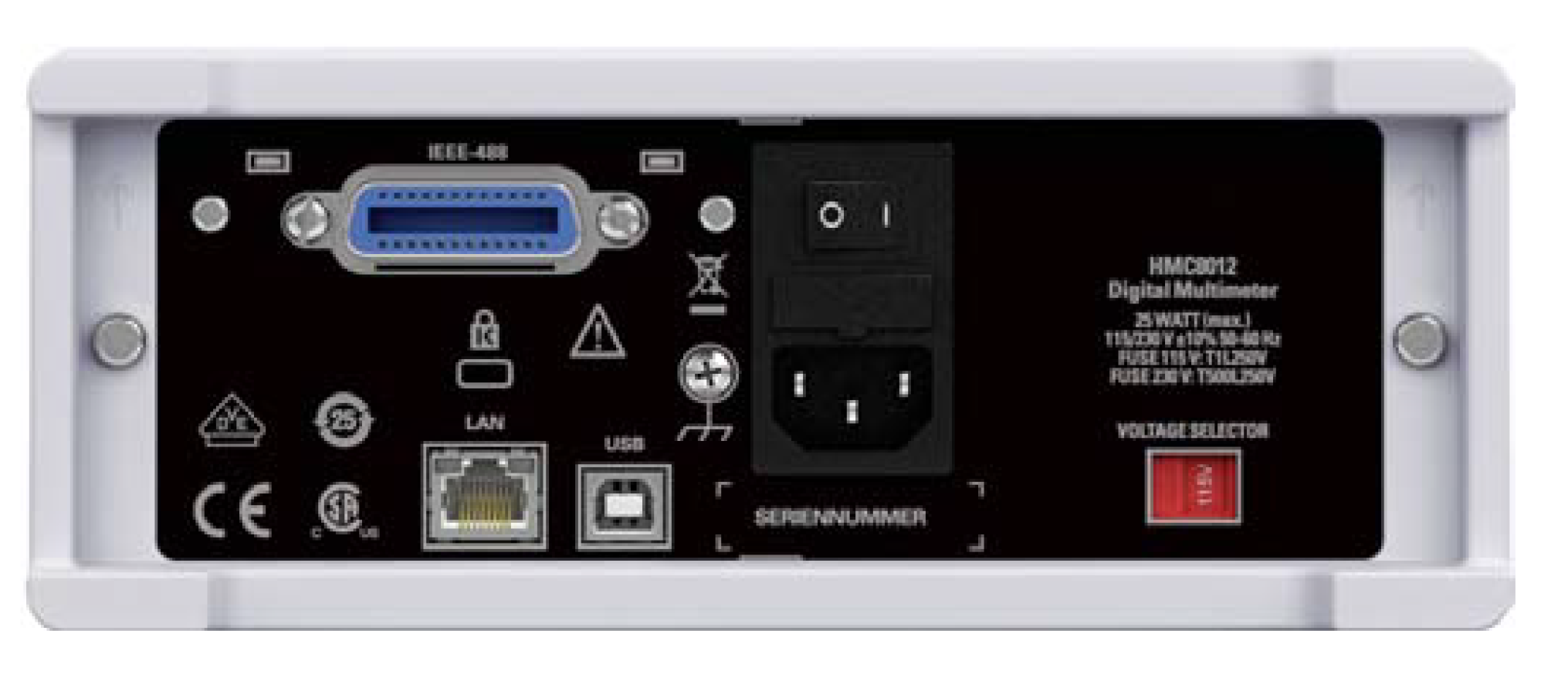

Интерфейсы	USB-TMC и Ethernet (совместимость с LXI), IEEE-488 (GPIB)
Габаритные размеры (ШхВхГ)	222 х 88 х 280 мм
Масса	2,7 кг

Область применения Rohde&Schwarz HMC8012-G

Системы общего назначения:

Монохромный 5¾-разрядный дисплей;
Быстрые и простые измерения;
Высокое разрешение и точность;
Чрезвычайно удобен для сервисных и ремонтных центров, учебных центров, университетов или школ;

Проектная лаборатория:

Автоматический / ручной выбор диапазона измерений;
Точные четырехпроводные измерения;
Долговременная регистрация данных;
Безвентиляторная конструкция;

Работа в условиях производства:
- LXI-совместимый интерфейс Ethernet;
- Интерфейс USB и Ethernet, GPIB;
- Функциональные возможности дистанционного управления SCPI;
- Имеются драйверы LabVIEW.
