Связьприбор ПОИСК-410 Мастер (2) - комплект трассо-дефектоискателя (с дефектоискателем Поиск-310Д-2M)

Артикул: POISK-410(2)

Товар не поставляется

Гарантия: 24 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Комплект трассо-дефектоискателя СВЯЗЬПРИБОР ПОИСК-410 Мастер (2) состоит из приёмника, генератора и дефектоискателя. Трассо-дефектоискатель может работать в активном (при подключении генератора ГК-310А-2) и в пассивном режиме.

Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник анализирует сигнал, излучаемый силовыми кабелями, сетями радиотрансляции, а также широкополосный сигнал, переизлучаемый массивными металлическими коммуникациями.

В активном режиме поиска источником сигнала является генератор звуковой частоты, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое воздействует на датчики трассо-дефектоискателя.

Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).

Дефектоискатель ПОИСК-310Д-2М применяется для определения места повреждения оболочки волоконно-оптических линий связи (ВОЛС), медных кабельных линий, трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без нее контактным методом.



Особенности СВЯЗЬПРИБОР ПОИСК-410 Мастер (2)

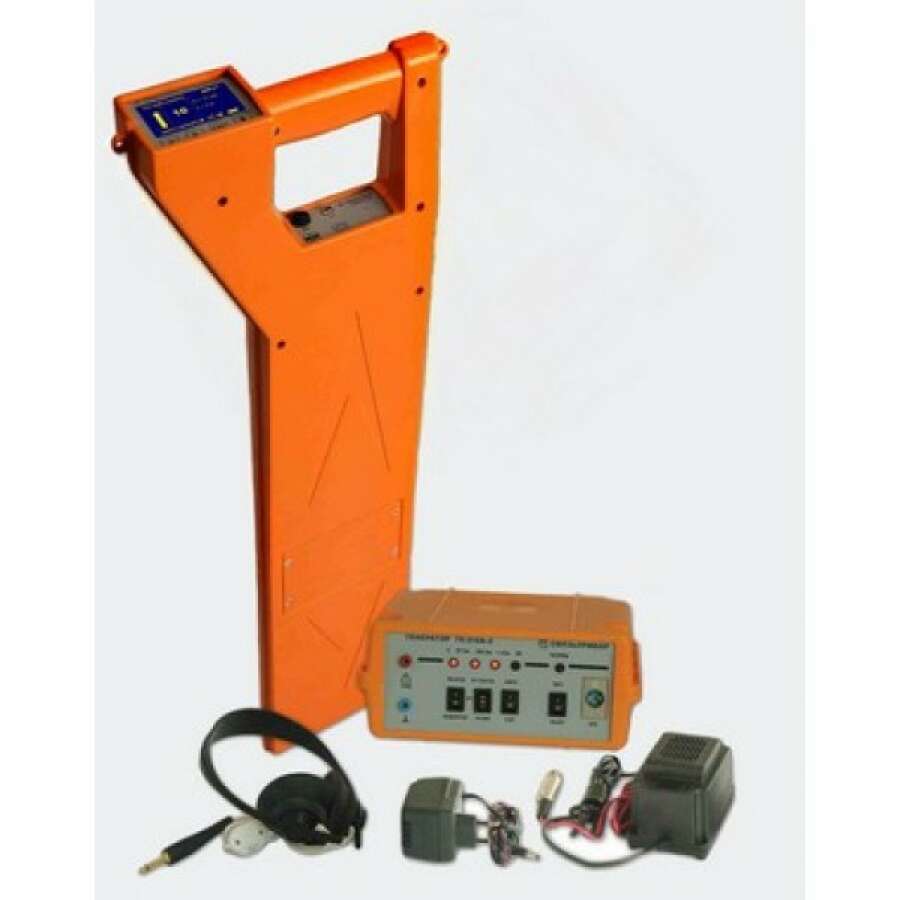

  • В комплект поставки входит приёмник ПОИСК-410 Мастер, генератор ГК-310А-2 и дефектоискатель ПОИСК-310Д-2М
  • Конструкция приёмника: моноблок с графическим LCD-дисплеем
  • Работа на частотах от 10 до 20000 Гц в пассивном режиме
  • Работа на частотах 273,5 Гц и 2 187,5 Гц в активном режиме (в комплекте с генератором ГК-310А-2)
  • Дополнительная частота для фазового поиска: 6 562,5 Гц
  • Дополнительная частота для генератора ЛИС: 26 250 Гц
  • Работа на любой частоте в диапазоне от 200 до 3999 Гц (с применением стороннего генератора сигналов)
  • Особенности генератора ГК-310А-2:
    • рабочие частоты: 2187,5 Гц и 273,5 Гц
    • работа на высокой, низкой или одновременно на двух частотах
    • автоматическое согласование и авторегулировка мощности до 10 Вт
    • режим фиксированной мощности 2 Вт
    • работа от 220 В или источника постоянного тока 12 В
    • встроенный индуктор для бесконтактного подключения в полевых условиях.
  • Поиск дефектов изоляции осуществляется с помощью дефектоискателя ПОИСК-310Д-2М, а отбор кабеля в пучке с помощью клещей КО-29
  • Методы для отыскания повреждения изоляции кабеля с помощью дефектоискателя ПОИСК-310Д-2М:

    • контактный (штыри) – высокочувствительный поиск повреждений до 1 МОм

    • фазовый двухчастотный (бесконтактный) – поиск повреждений в дополнение к контактному

    • «НЧ-ВЧ» двухчастотный – позволяет в сложных городских условиях быстро отыскивать повреждения (замокшие муфты)

    • клещи-отборник КО-29 на частоте 273 Гц ищет утечки "воздушки" и в зданиях/колодцах.



Комплект поставки

Приемники:

  • Приемник ПОИСК-310Д-2М - 1 шт.
  • Приемник ПОИСК-410 Мастер - 1 шт.
  • Руководство по эксплуатации - 2 шт.
  • Сумка для приемника - 1 шт.
  • Сетевой адаптер - 2 шт.
  • Наушники - 2 шт.
  • Сумка для наушников - 2 шт.
  • Аккумуляторные батареи Ni-Mh типа «АА» (для OLED версии) - 8 шт.
  • Аккумуляторные батареи Ni-Mh типа «АА» (для LCD версии) - 10 шт.

Отборники:

  • Емкостный отборник пар - 1 шт.
  • Индуктивный отборник - 1 шт.

Дефектоискатель (поиск повреждений оболочки):

  • Контактный штырь - 2 шт.
  • Провод для подключения контактных штырей - 1 шт.
  • Сумка для контактных штырей - 1 шт.

Генератор:

  • Генератор ГК-310А-2 (АКБ встроена) - 1 шт.
  • Провод для подключения генератора к нагрузке - 2 шт.
  • Сетевой адаптер - 1 шт.
  • Магнитный контакт - 1 шт.
  • Штырь заземления - 1 шт.
  • Крокодилы - 2 шт.
  • Руководство по эксплуатации - 1 шт.
  • Сумка для переноски генератора ГК-310А-2 и МК-510 - 1 шт.

Технические характеристики приемника ПОИСК-410 Мастер

Параметр Значение
Активные частоты
  • 2187,5 ± 1 Гц
  • 273,5 ± 0,5 Гц
Дополнительная частота для фазового поиска 6562,5 ± 3 Гц
Дополнительная частота для генератора ЛИС 26 250 Гц ± 12 Гц
Частоты, задаваемые пользователем 200 - 3999 Гц
Полоса пропускания по уровню –3 дБ (не более):
  • для частоты 6562,5 Гц
  • для частоты 2187,5 Гц
  • для частоты 273,5 Гц



  • 45 Гц
  • 15 Гц
  • 2,5 Гц
Максимально определяемая глубина залегания трассы 6 м
Точность измерения глубины ±5% + 0,1 м
Точность отыскания 10 см
Поиск повреждения изоляции с переходным сопротивлением1 0 – 10 кОм
Полоса пропускания без фильтра 10 ÷ 20 000 Гц

Питание:

  • OLED версия
  • LCD2 версия



  • аккумуляторы типа АА, Ni-Mh - 4 шт.
  • аккумуляторы типа АА, Ni-Mh - 6 шт.

Время непрерывной работы при использовании аккумуляторов с ёмкостью 2100 mА/ч (не менее):

  • OLED версия
  • LCD версия



  • 13 ч
  • 17 ч
Потребляемая мощность (не более) 1,2 Вт
Время зарядки аккумуляторной батареи (не более) 4 ч
Температура эксплуатации от -20 до +40 °С
Габаритные размеры прибора 257х88х685 мм
Масса прибора (включая аккумуляторную батарею, без сумки) 1,9 кг

Примечания:

1 Двухчастотные (бесконтактные) методы.

Время работы приведено для окружающей температуры выше +5°С. При снижении температуры LCD дисплей автоматически подогревается и время работы снижается в соответствии с температурой.



Технические характеристики генератора ГК-310А-2

Параметр Значение
Рабочие частоты генератора
  • 2187,5 ± 1 Гц
  • 273,5 ± 0,5 Гц
Периодичность характерного сигнала 1,18 с
Длительность паузы 0,29 с
Диапазон автоматического согласования с сопротивлением нагрузки 1 - 1000 Ом

Выходная мощность (не менее):

  • при сопротивлении нагрузки 1000 Ом
  • при сопротивлении нагрузки 50 Ом

«10 ВТ»1

  • 10 Вт
  • 2 Вт

«2 ВТ»1

  • 2 Вт
  • 0,4 Вт
Время непрерывной работы от встроенного аккумулятора
в режиме «ВЧ-ПАУЗА» (не менее):
  • при сопротивлении нагрузки 1000 Ом
  • при сопротивлении нагрузки 50 Ом

«10 ВТ»1



  • 3 ч
  • 8 ч

«2 ВТ»1



  • 8 ч
  • 8 ч
Время зарядки встроенного аккумулятора (не более) 12 ч

Электропитание:

  • от сети переменного напряжения
  • от встроенного аккумулятора



  • 50 Гц 220 В ± 20%
  • 12 В, 4,5 А/ч
Температура эксплуатации от -20 до +50 °С
Габаритные размеры (без сумки) 233х102х176 мм
Габаритные размеры (с сумкой) 340х230х125 мм
Масса прибора (включая аккумуляторную батарею, без сумки) 3 кг
Масса прибора (включая аккумуляторную батарею и сумку) 4,9 кг

 Примечание:

Выходная и потребляемая мощность зависят от сопротивления нагрузки и достигают максимального значения при 1000 Ом.



Технические характеристики приёмника ПОИСК-310Д-2М

Параметр Значение
Активные частоты
  • 273,5 ± 0,5 Гц (режим «НЧ-ВЧ»)
  • 2187,5 ± 1 Гц (режим «ПОИСК ТРАССЫ»)
  • 6562,5 ± 3 Гц (режим «ФАЗА»)
Чувствительность1 для режима «ПОИСК ТРАССЫ»
  • 11 мкВ (при максимальном усилении)
  • 22 мВ (при минимальном усилении)

Полоса пропускания по уровню –3 дБ:

  • для частоты 6562,5 Гц
  • для частоты 2187,5 Гц
  • для частоты 273,5 Гц



  • 45 Гц
  • 15 Гц
  • 2,5 Гц
Максимально определяемая глубина залегания трассы  6 м
Точность измерения глубины2 ±5%+10 см
Точность отыскания  10 см
Поиск повреждения изоляции с переходным сопротивлением3 0 – 1 МОм
Полоса приема в широкополосном режиме («СПЕКТР») 10 - 20 000 Гц
Питание аккумуляторы типа АА, Ni-Mh (4 шт.)
Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 mА/ч 13 ч
Время зарядки аккумуляторных батарей 4 ч
Температура эксплуатации от -20 до +50°С
Габаритные размеры приемника (без сумки) 138 х 68 х 187 мм
Вес приемника (без сумки) 0,65 кг
Габаритные размеры антенны 780 х 230 х 40 мм
Вес антенны 0,65 кг
Габаритные размеры приемника (в сумке) 230 х 110 х 170 мм
Вес приемника (с сумкой и аксессуарами) 1,1 кг

Примечания:

Минимальное напряжение рабочего сигнала на антенном входе приемника, которое соответствует 100 единицам сигнала на дисплее (регулятор усиления в соответствующем положении).

Точность достигается после проведения настройки (раздел «ПРОВЕРКА ПРИБОРА»).

Контактный или фазовый метод.
