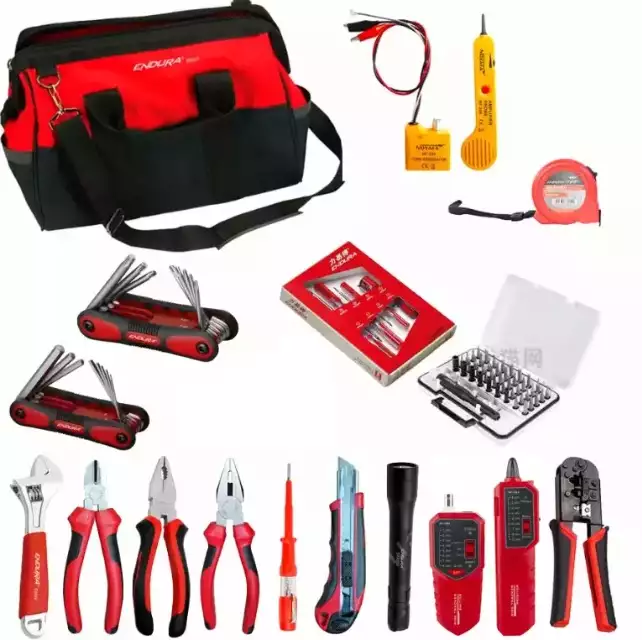

SK-LAN-2 - набор для обслуживания кабельных линий связи в рюкзаке

Набор инструментов SK-LAN-2 предназначен для монтажа и обслуживания Ethernet сетей, телефонии, кабельного телевидения и других систем передачи данных. Он содержит профессиональный инструмент для резки и разделки витой пары, телефонного и коаксиального кабеля. Набор позволяет устанавливать модульные разъемы RJ45, RJ11/12, RJ22, проверять правильность обжима коннектора, целостность линии, идентифицировать нужный кабель из пучка, находить порты коммутатора и розетки пользователя. Кроме того, набор включает инструмент для сборки и разборки различных конструкций и офисного оборудования.

Все инструменты можно распределить по специальным отделениям и карманам прочного рюкзака для инструментов, который значительно облегчит транспортировку. SK-LAN-2 является одним из самых современных и технологичных наборов для построения и обслуживания СКС.

Габариты набора: 50 x 40 x 20 см. Вес: 5 кг.

Комплектация набора инструментов SK-LAN-2:

1. Кабельный тестер с цифровым экраном Softing CableMaster 200 (PD-CM200)

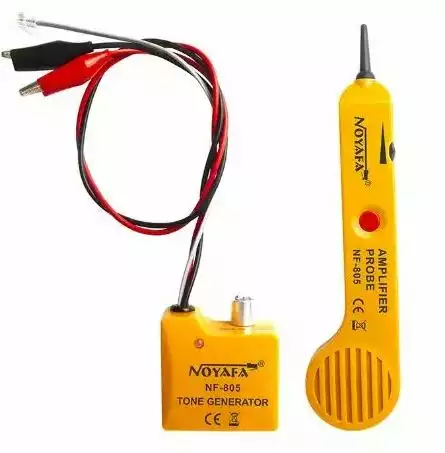

2. Набор для идентификации и трассировки кабеля (генератор и щуп) (GT-601K-G)

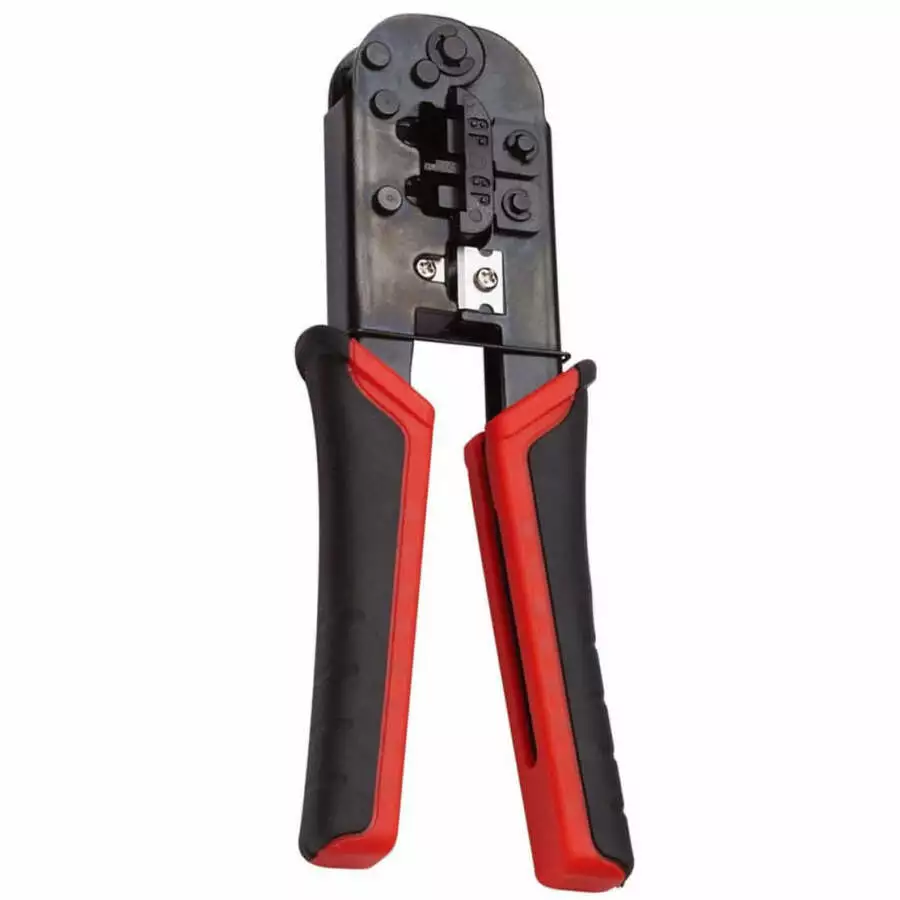

3. Jonard UC-864 - кримпер для обжима коннекторов RJ45, RJ11/12, RJ22 (JIC-UC-864)
4. Инструмент для зачистки витой пары, Coax и плоского кабеля (JIC-UST-500)

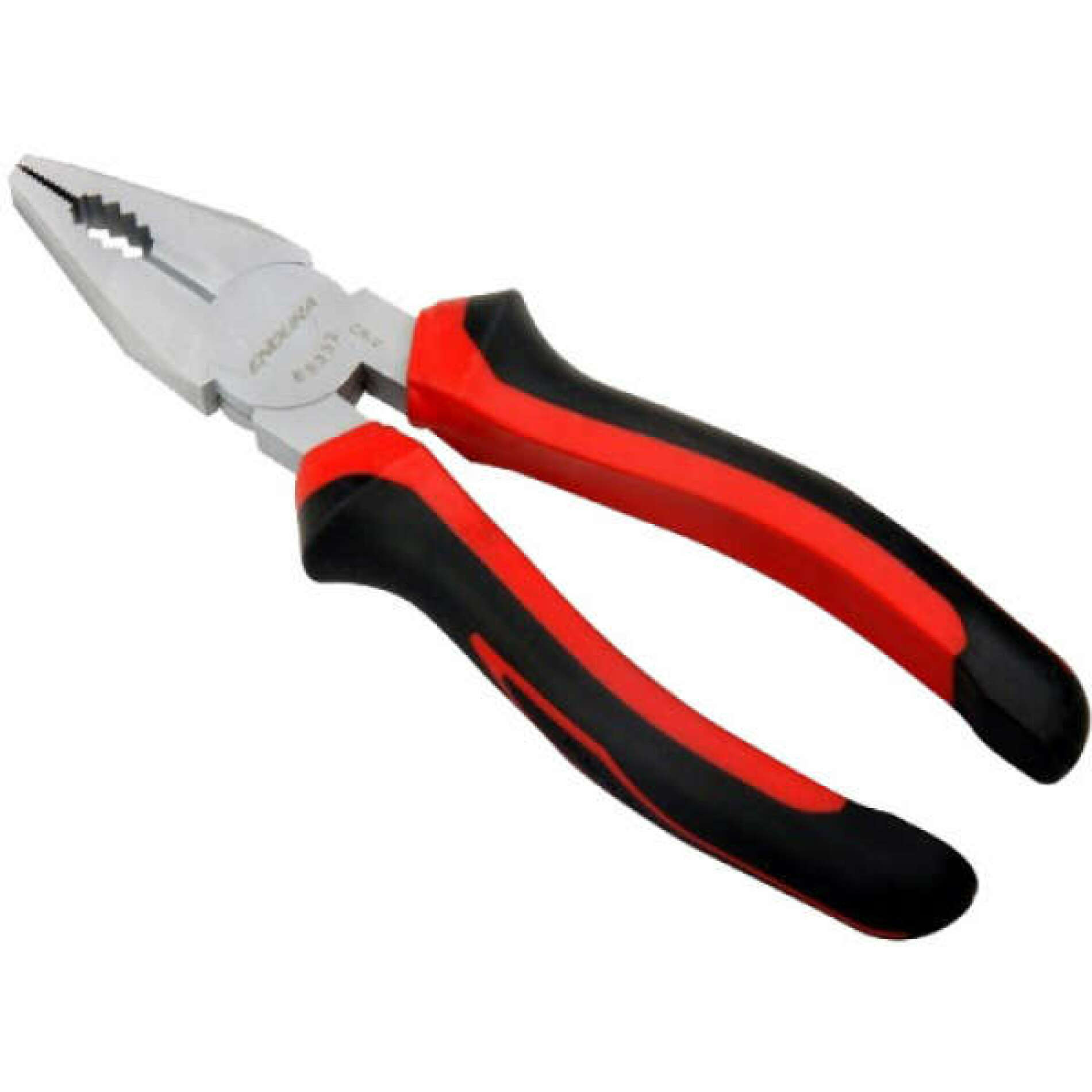

5. Пассатижи Endura 152 мм (EN-E5351)
6. Длинногубцы Endura 150 мм (EN-E5141)
7. Кусачки кованные Endura 150 мм (EN-E5242)
8. Ключ гаечный разводной Stanley 150 мм (ST-0-90-947)
9. Ножницы электрика с зазубренным лезвием и стриппером (JIC-ES-1964)
10. Нож с выдвижным лезвием Stanley (ST-0-10-018)
11. Набор внутренних шестигранных ключей на рукоятке 1.5 - 6 мм (ST-4-69-261)
12. Набор ключей TORX T9-T40 на рукоятке Stanley (8 шт) (ST-4-69-263)
13. Набор отверток плоских и крестовых Cushion Grip (6 шт) (ST-0-65-007)
14. Отвертка с трещоткой и 20-ю сменными вставками (ST-STHT0-62574)
15. Отвертка - тестер напряжения 220-250 В (ST-STHT0-66121)

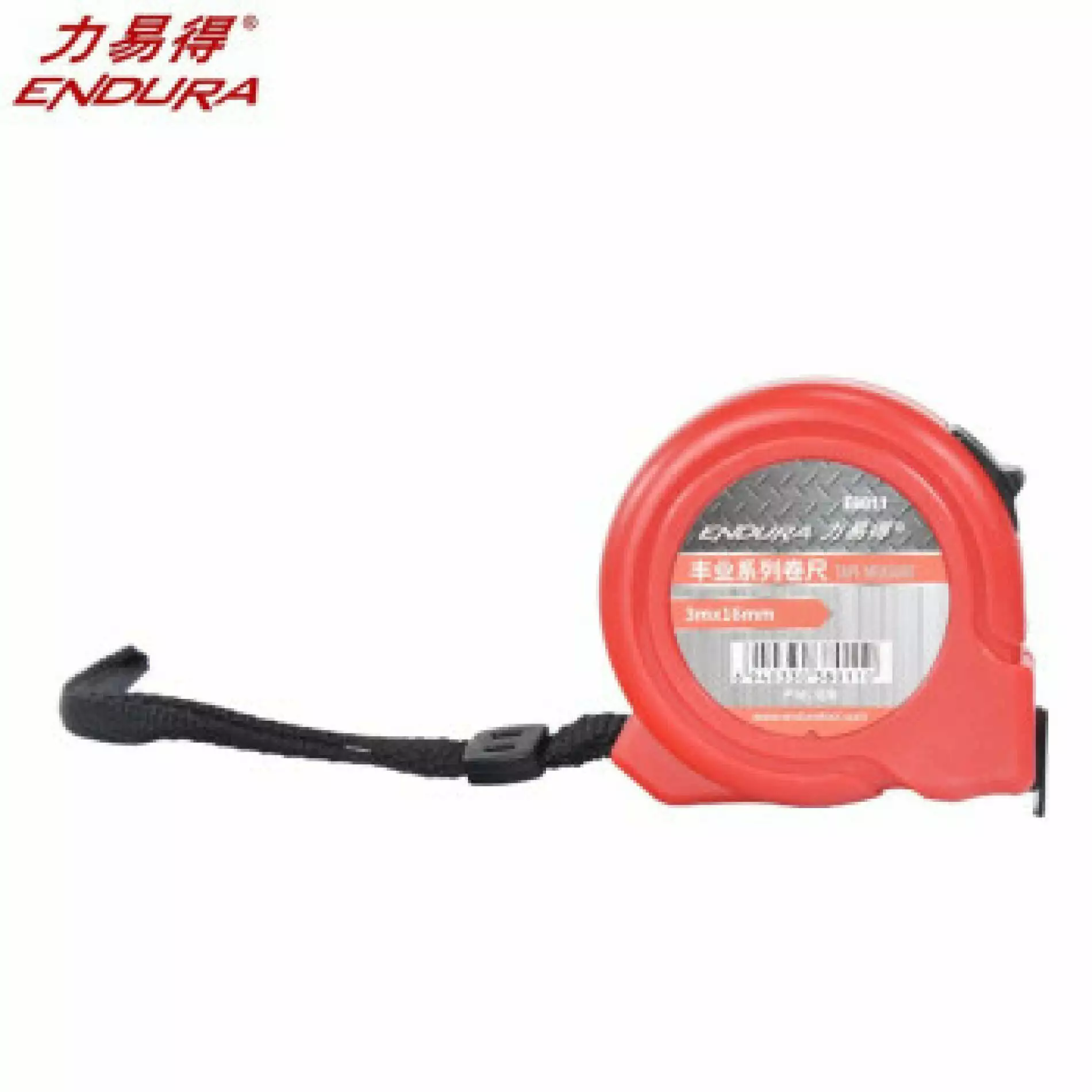

16. Рулетка 3 м, лента - Tylon, крюк - True Zero (ST-0-30-687)
17. Фонарь LED, 120 люменов, текстурированный алюминий, настраиваемый фокус (JIC-FL-2000)
18. Рюкзак-органайзер Stanley для инструмента, 34 х 44 х 16 см (ST-STST1-72335)

   Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): Greenlee, TEMPO, Klauke, Jonard Tools, Jensen, FIS, Pressmaster, Stanley, Streamlight, 3М, Grandway, Endura, Kabifix, Softing IT Networks, VIAVI, TEMPO, Paladin Tools, Chemtronics. Использование комплектующих других производителей не допускается.
   В случае отсутствия основных комплектующих набора, могут быть использованы равноценные замены, аналогичные по техническим характеристикам и только от производителей (торговых марок) входящих в вышеуказанный перечень.

Назначение набора SK-LAN-2:

• Организованное хранение инструментов
• Проверка распиновки разъема RJ45 и обнаружение ошибок монтажа
• Идентификация кабеля, портов коммутатора и розеток пользователя
• Установка модульных коннекторов  RJ45, RJ11/12, RJ22
• Разделка витой пары и коаксиального кабеля
• Слесарные и монтажные работы
• Сборка и разборка конструкций
• Разрезание различных материалов
• Резка медного и алюминиевого провода
• Измерение длины и габаритов
• Подсветка темных объектов

Технические характеристики комплектующих набора SK-LAN-2:

№	Артикул и фото	Описание
1.	PD-CM200	Кабельный тестер CableMaster 200 Разъем RJ45 на тестере и удаленной части Определение обрыва, перепутанных пар, короткого замыкания Определение расщепленных пар (Split) Определение Cross Over кабеля Генератор тонального сигнала для прозвонки кабеля Автоматическое отключение генератора после 30 мин работы LCD экран, 4-х строчный, черно-белый Индикатор низкого заряда батарей Предупреждение о наличии напряжения на линии Удаленный идентификатор закрепляемый в корпусе прибора Поддержка номерных удаленных идентификаторов RJ45, № 1-5 (в комплекте) Прочный корпус с рифленными боковинами Защита от входного напряжения: 66V DC или 55V AC Время работы от батарей: 80 часов Габариты: 11.7 x 5.8 x 2.8 см. Вес: 115 г.

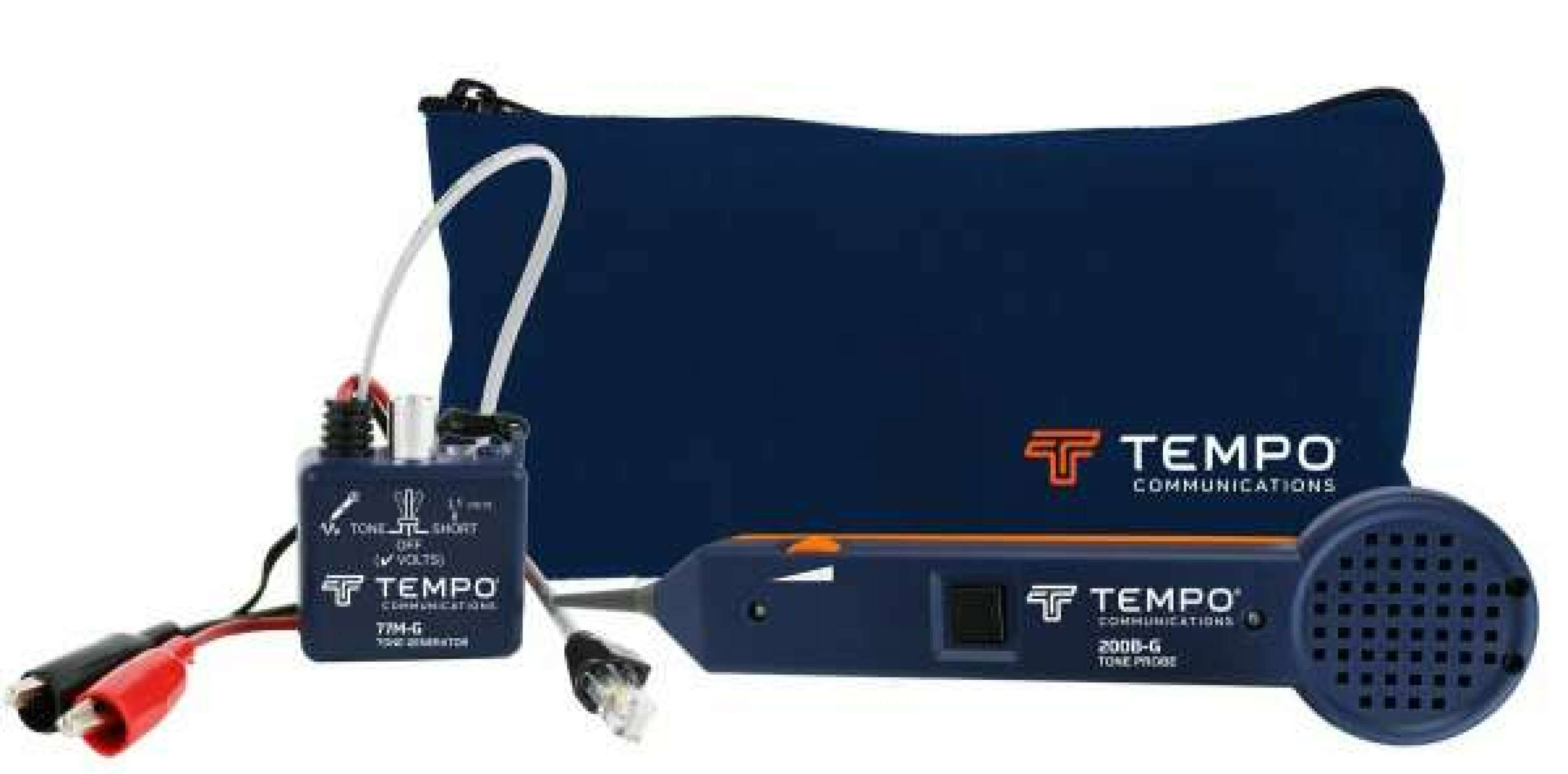

2.	GT-601K-G	Набор для идентификации и трассировки кабеля (генератор и щуп) Greenlee Идентификация нужного провода или кабеля в пучке Определение порта на патч-панеле Трассировка кабеля Проверка полярность линии Определение наличия замыкания жил Подача напряжения для питания микрофона телефонной трубки Два типа переменных тона 890/960 Гц (тумблер в батарейном отсеке) Разъемы типа "крокодил" и модульный разьем RG-11 Защита по напряжению 52B Регулятор чувствительности приемника Схема усиления сигнала приемника Два сменных пластиковых наконечника приемника (острый и плоский)

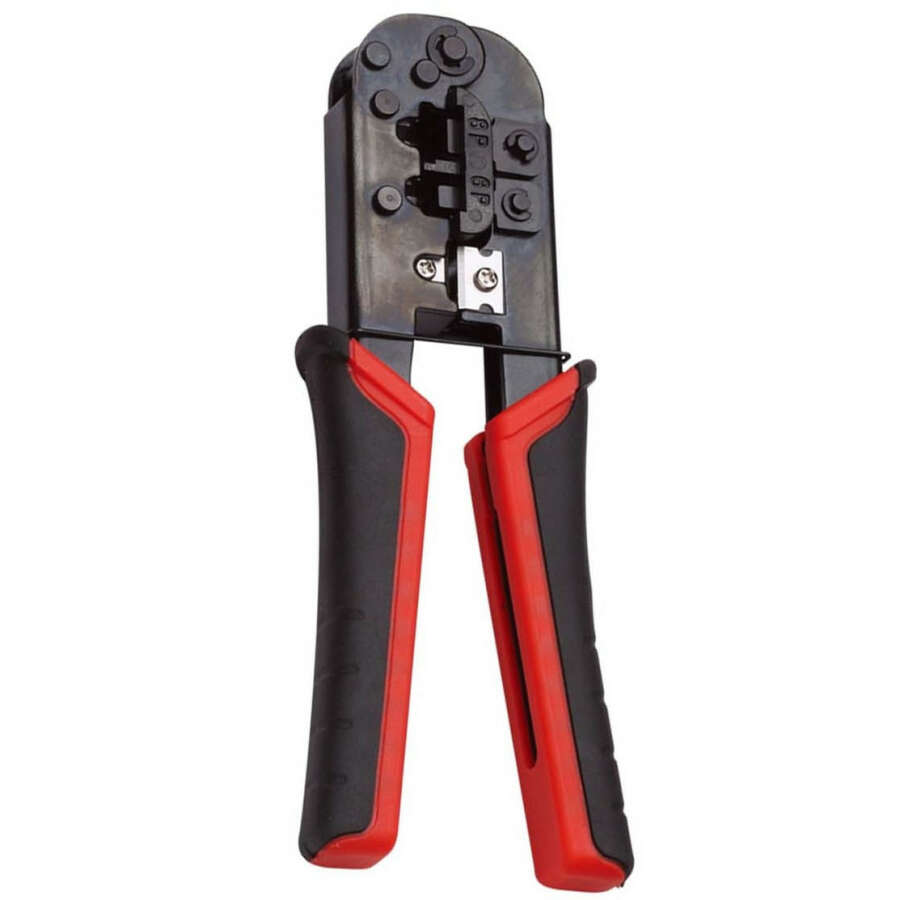

3.	JIC-UC-864	Кримпер для обжима коннекторов RJ45 RJ22, RJ12, RJ11  Обжим 4-x, 6-ти и 8-и позиционных модульных коннекторов RJ45/22/12/11 Тип кабеля: Витая пара STP/UTP, плоский телефонный кабель RJ45 – 8 позиционные 8P8C (4 задействованные пары / 8 проводников)  RJ11 – 6 позиционные 6P4C (2 задействованные пары / 4 проводника)  RJ12 – 6 позиционные 6P6C (3 задействованные пары / 6 проводников)  RJ22 – 4 позиционные 4P4C (2 задействованные пары / 4 проводника) RJ22 – 4 позиционные 4P2C (1 задействованная пара / 2 проводника)  Двухкомпонентные, эргономичные, прорезиненные, не скользящие рукоятки Нож для обрезки кабеля, или проводников перед установкой в коннектор Стриппер для снятия изоляции с круглых кабелей (витой пары) Стриппер для снятия изоляции с плоского телефонного кабеля Стальная конструкция с черным оксидным покрытием Обжимные матрицы из высокоуглеродистой стали Скобы безопасности, закрывающие лезвия, для защиты пальцев от порезов Длина: 190 мм. Вес: 372 г.
4.	JIC-UST-500	Инструмент для зачистки коаксиального кабеля, плоского кабеля и витой пары. Выполнен в форме прищепки с возвратной пружиной. Снятие внешней изоляции витой пары диаметром до 6.36 мм. Поворотное колесо-регулятор глубины реза. Снятие внешней изоляции плоского телефонного кабеля 4P/6P. Двухуровневая зачистка коаксиального кабеля RG-59/6 и RG-7/11. Ресурс лезвия: 5000 операций. Нож для резки кабеля и проводников. Заменяемые лезвия. Длина: 127 мм. Вес: 113 г.
5.	ST-STHT0-62574	Отвертка универсальная с трещоткой и 20-тью сменными вставками Рукоятка с трёхгранным профилем из двухкомпонентного материала с текстурой Хромированный стержень для защиты от коррозии Трехпозиционный храповой механизм Конструкция с подшипником и пружинным механизмом для доступа к битам Запатентованная система хранения бит в рукоятке у основания стержня Хранение бит в съемном колпачке задней части рукоятки  В комплекте 20 вставок с шестигранным хвостовиком 1/4": прямой шлиц: 4, 5, 6 мм, рестообразный шлиц Phillips: PH1, PH2, PH3,  шлиц Torx: T6, T8, T10, T15, T20  квадратный шлиц №°1, 2, 3 вставки с торцевыми головками: 6, 7, 8, 9, 10, 11 мм

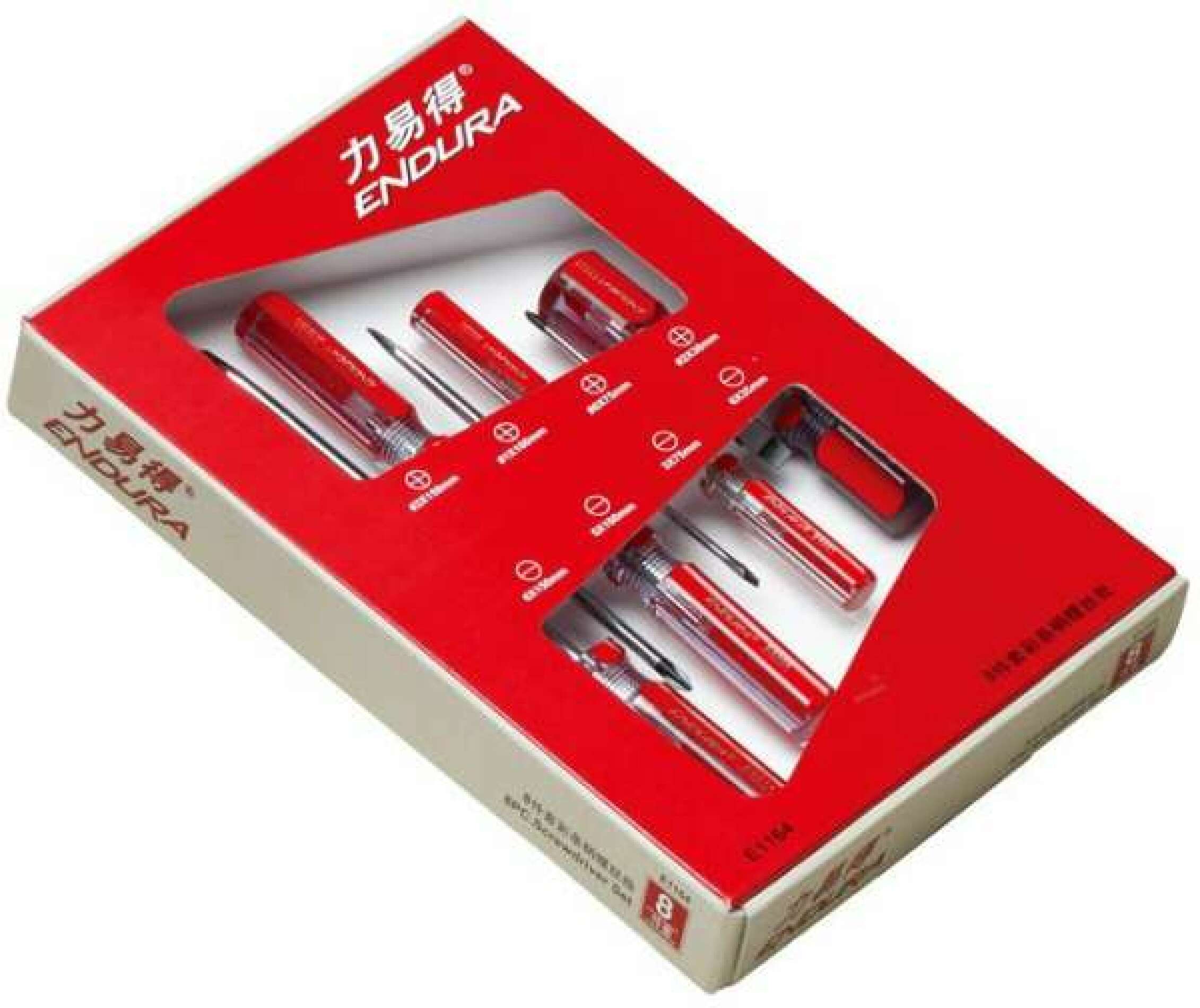

6.	ST-0-65-007	Набор отверток "Cushion Grip" под прямой шлиц и шлиц "Phillips" (6 шт) Прямой шлиц с расширяющимся жалом: 3 х 75 мм, 5 х 100 мм, 6.5 х 150 мм. Прямой шлиц с параллельным жалом 5 х 100 мм. Крестовый шлиц Phillips: PH1 х 100 мм, PH2 х 150 мм. Гладкая куполообразная форма задней части ручки для быстрого вращения. Мягкие на ощупь ручки большого диаметра для хорошего крутящего момента. Хромовое покрытие стержней для защиты от коррозии. Стержни из высококачественной хромованадиевой стали. Количество: 6 шт

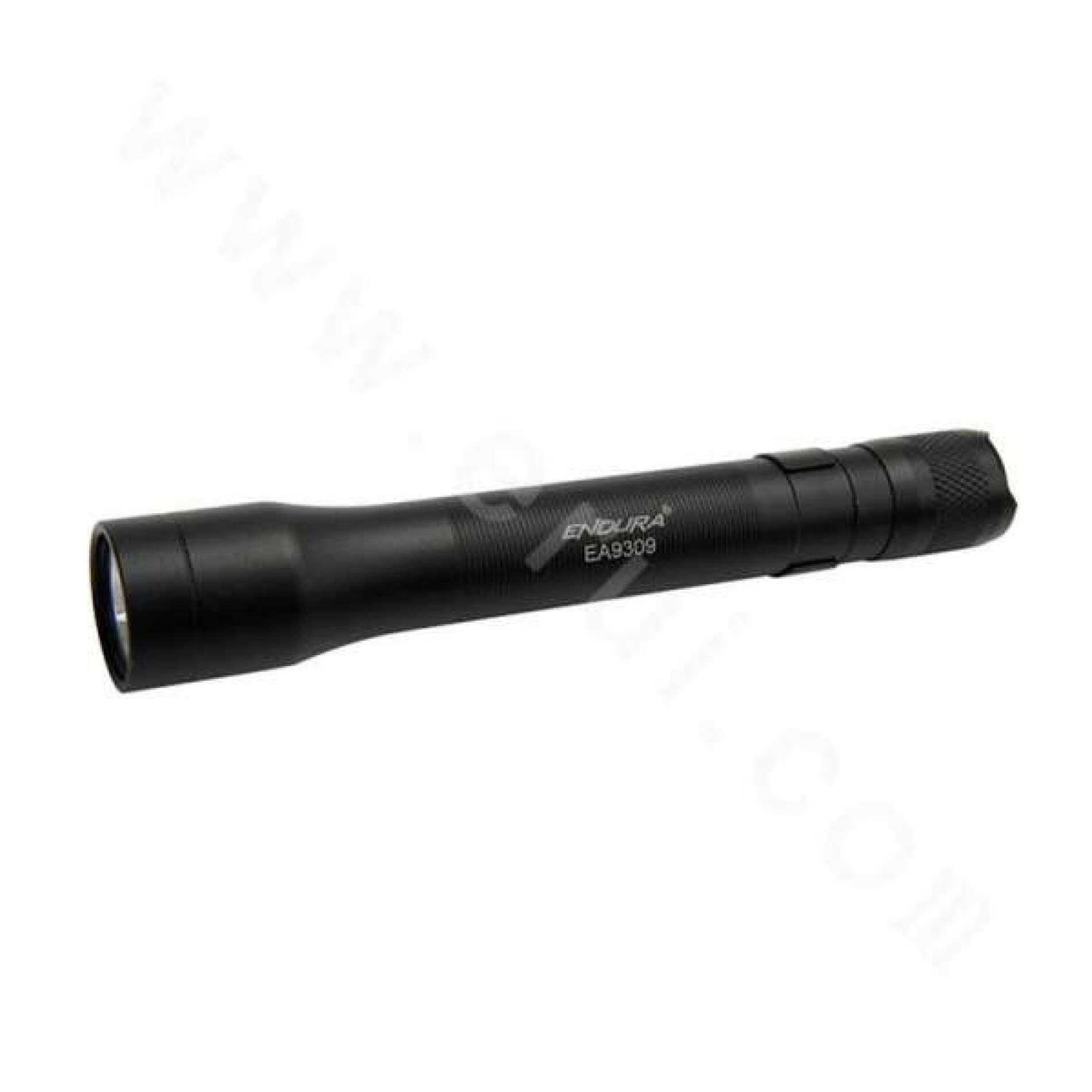

7.	JIC-FL-2000	Фонарь LED, 120 люменов, алюминий, настраиваемый фокус Источник света: светодиод Osram LED. Световой поток: 120 Люменов. Материал изготовления: текстурированный алюминий с покрытием. Световое пятно: регулируемое. Элемент питания: батарейка АА - 1 шт. Страховочный ремешок на руку в комплекте Длина 96 мм. Диаметр 26 мм. Вес 98 гр.
8.	EN-E5141	Длинногубцы Стандартное исполнение Хром-ванадиевая сталь Двухкомпонентные рукоятки Длина инструмента: 150 мм

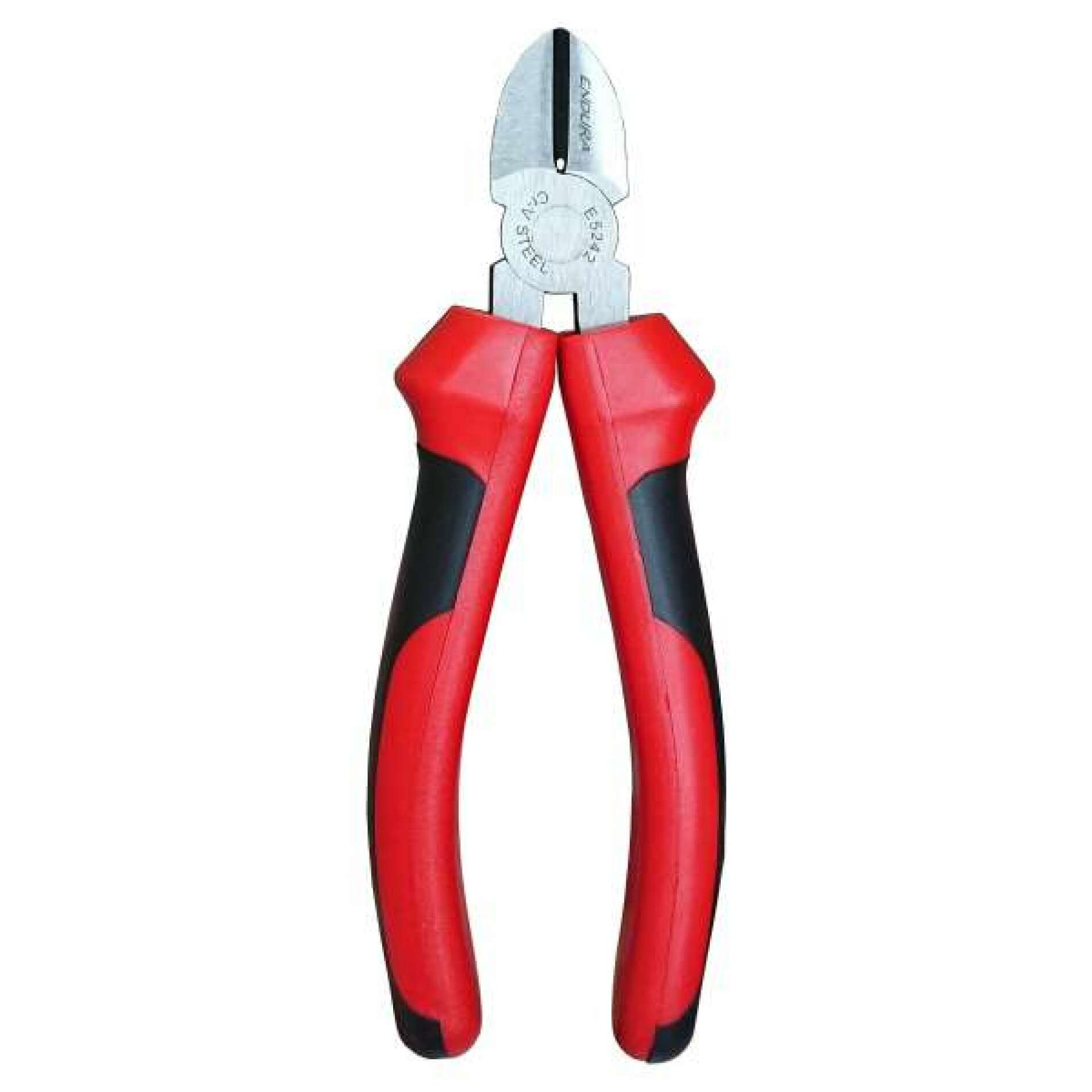

9.	EN-E5242	Кусачки Длина инструмента: 150 мм Исполнение: Japanese Style Легированная хром-ванадиевая сталь (Cr-V) Эргономичная форма Двухкомпонентные нескользящие рукоятки Длина режущей кромки: 20 мм Плавный ход челюстей

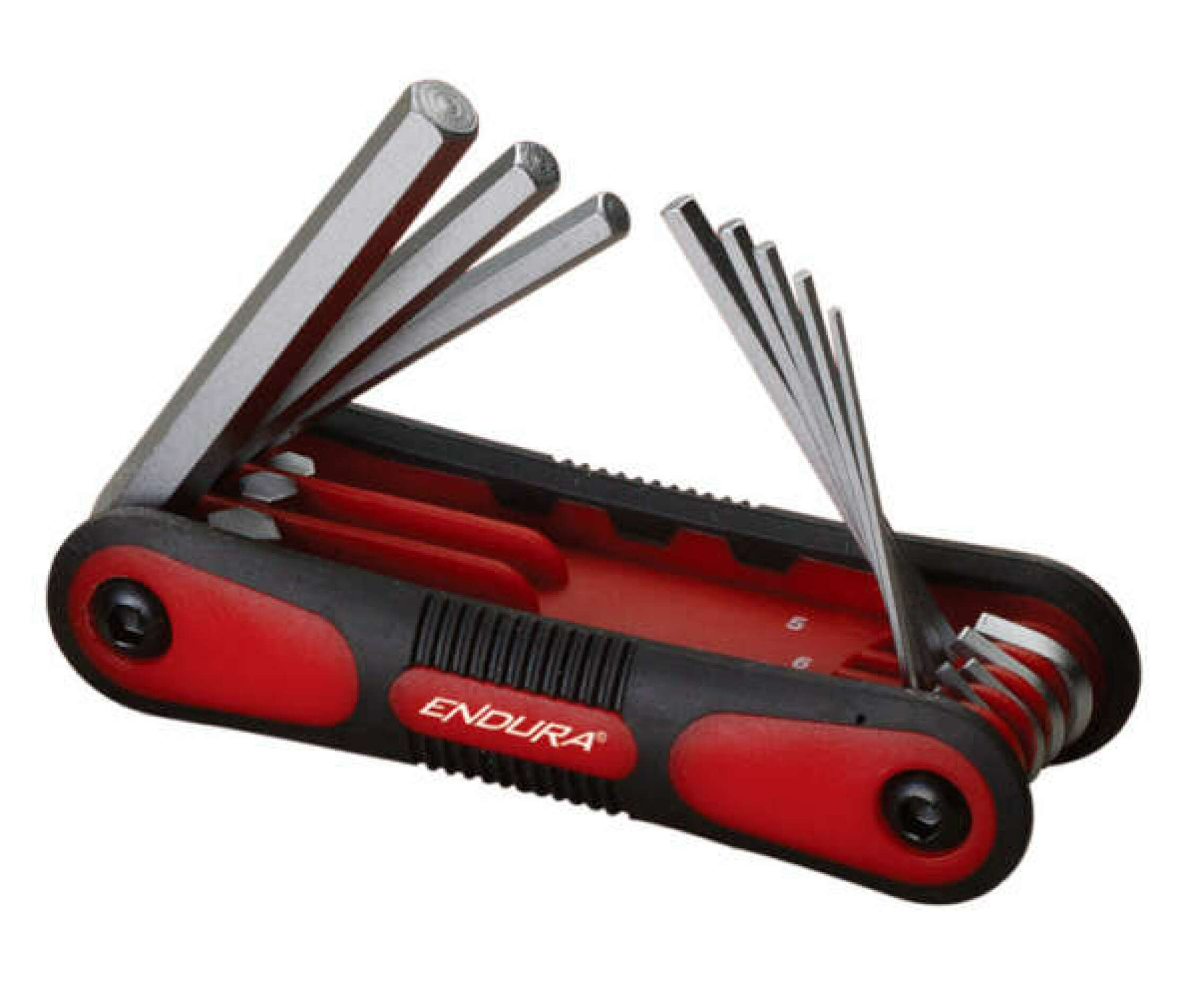

10.	ST-4-69-261	Ключи шестигранные торцевые на рукоятке (1.5 - 6 мм) Кремнистая сталь. Черная фосфатированная поверхность ключей. Пластиковая разборная рукоять. Ключи выводятся из рукоятки, как лезвия у складного ножа. Компактная и удобная для ношения конструкция. Состав: ключи 1.5 мм / 2 мм / 2.5 мм / 3 мм / 4 мм / 5 мм / 6 мм.

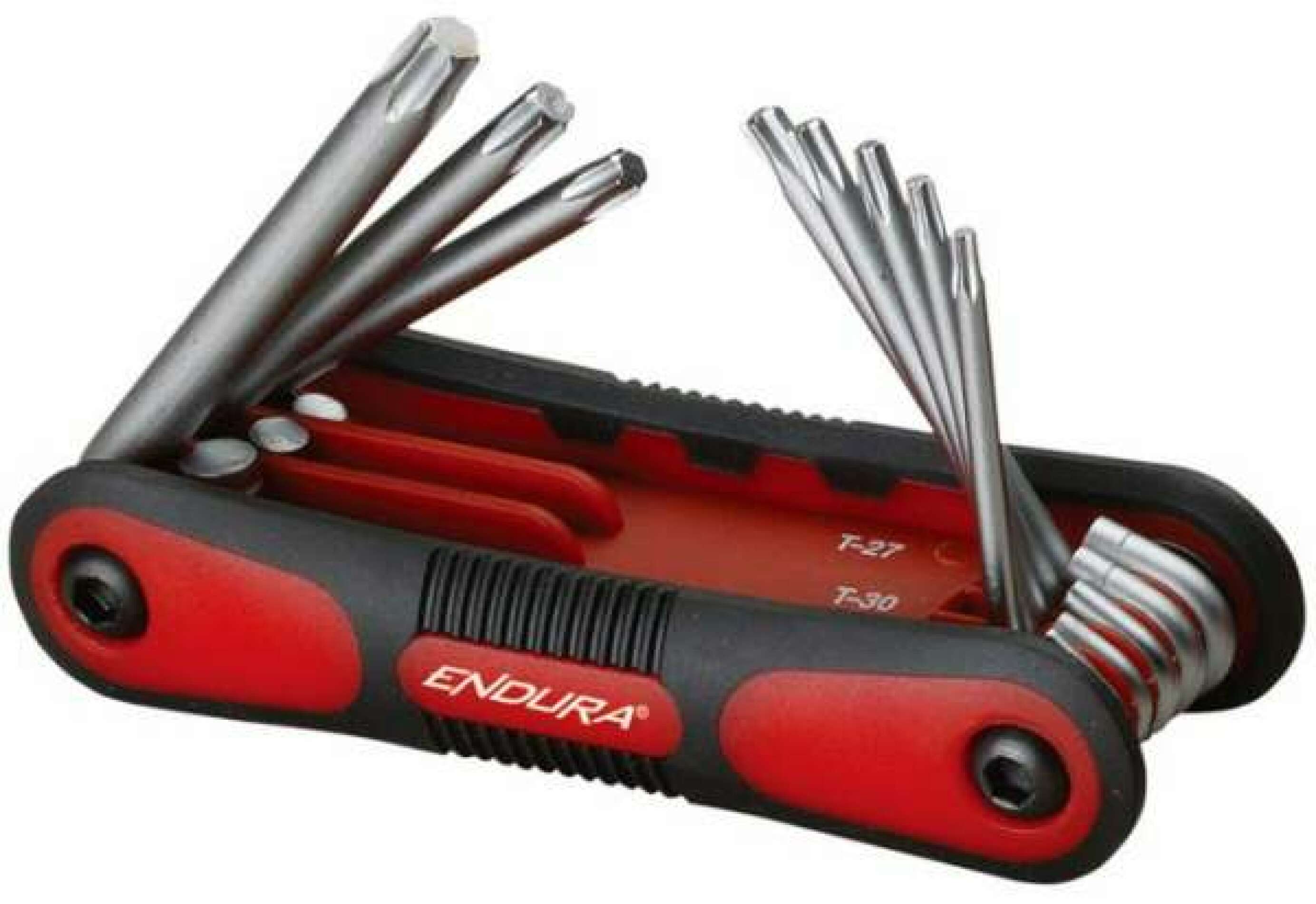

11.	ST-4-69-263	Ключи типа звёздочка TORX на рукоятке (T9 - T40) Кремнистая сталь. Черная фосфатированная поверхность ключей. Пластиковая разборная рукоять. Ключи выводятся из рукоятки, как лезвия у складного ножа. Компактная и удобная для ношения конструкция. Состав: T9, T10, T15, T20, T25, T27, T30, T40.
12.	JIC-ES-1964	Ножницы для резки кевларовых нитей и медной проволоки Ножи из хром-ванадиевой стали. Два V-образных паза для снятия изоляции с проводов от 0.5 до 1 мм. Лезвие с серрейторной (зубчатой) заточкой. Напильник-скребок на внешней стороне лезвия. Полированный никелированный корпус. Вес 130 г.  Длина 130 мм.

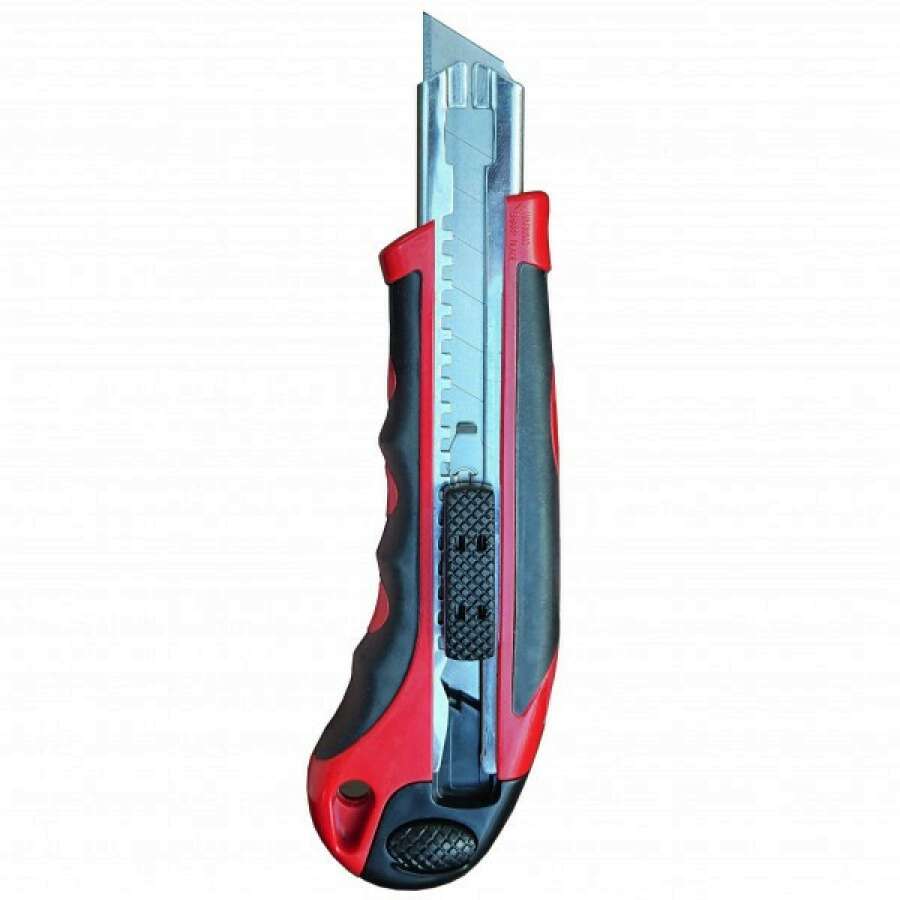

13.	ST-0-10-018	Нож с выдвижным лезвием Stanley Длина ножа 165 мм. Ширина лезвия 18-мм. Лезвие с отламывающимися сегментами. Высокопрочный металлический корпус. Эргономичная форма, исключающая проскальзывание в руке. Эффективная блокировка лезвия винтом в задней части корпуса.

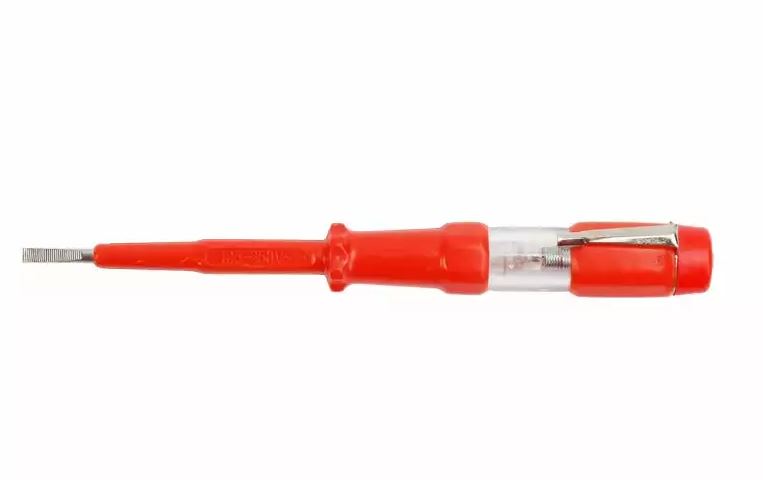

14.	ST-STHT0-66121	Отвертка - электрический пробник 220-250 В. Изолированная пластмассовая рукоятка Стержень выполнен из хромованадиевой стали в изолирующей оболочке
15.	EN-E5351	Пассатижи Длина инструмента: 152 мм Исполнение: German Style Легированная хром-ванадиевая сталь (Cr-V) Эргономичная форма Двухкомпонентные нескользящие рукоятки Насечка на плоской части губок Выемка с зубцами для захвата цилиндрических деталей Резак для проволоки, длина кромки 12 мм Длина губок от шарнира: 35 мм Ширина губок: 9 мм Вес: 250 г

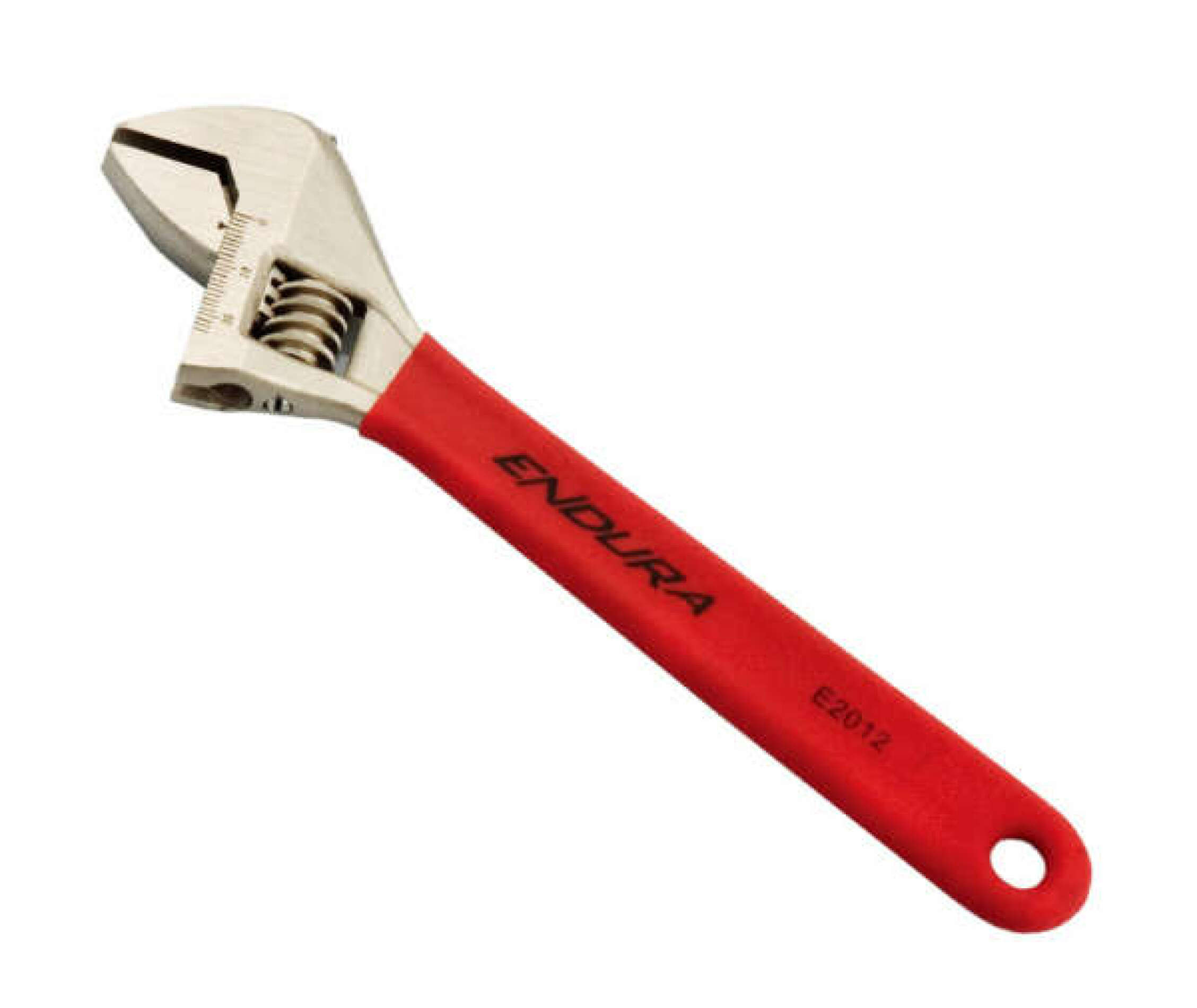

16.	ST-0-90-947	Ключ гаечный разводной "MaxSteel" Изготовлены ковкой из хром-ванадиевой стали с фосфатированной поверхностью. Рукоятка из двухкомпонентного мягкого материала. Текущий рабочий размер отображается на измерительной шкале. Точный и плавный регулятор. Мягкая рукоятка из для лучшего комфорта и контроля инструмента. Развод губок до 24 мм. Длина 150 мм.
17.	ST-0-30-687	Рулетка 3 м, лента - Tylon, крюк - True Zero Лента с лаковым покрытием Корпус с мягкими на ощупь вставками Надежный фиксатор ленты Зажим для крепления рулетки к поясу Крючок с 3 заклепками для уменьшения риска случайного повреждения Крючок True-Zero для точных внутренних и внешних измерений Класс точности II
18.	ST-STST1-72335	Рюкзак-органайзер Stanley для инструмента Ткань плотностью 600 x 600 денье для гарантии прочности Съемный разделитель с карманами для размещения часто используемого инструмента Задняя стенка с эргономичными мягкими вставками Отделение для ноутбука /электроинструмента Отделение на передней стенке для размещения личных вещей Максимально допустимая нагрузка 15 кг Размеры: 34 х 44 х 16 см

Зачистка кабеля стриппером Jonard UST-500:

Обжим коннекторов кримпером Jonard UC-864:

Jonard Tools - разработчик и производитель монтажного инструмента для кросса. Компания основана в 1958 году в США и на сегодняшний день является постоянным поставщиком для государственных и других организаций, работающих в области монтажа и обслуживания электроники и телекоммуникационной техники.
