VIAVI Aeroflex ALT-8000 - комплекс для тестирования авиационных радиовысотомеров

Артикул: ALT-8000

Цена: 2 575 939.60 руб.

Средний срок поставки: 12-14 недель

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 руб.
2 575 939.60 руб.
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

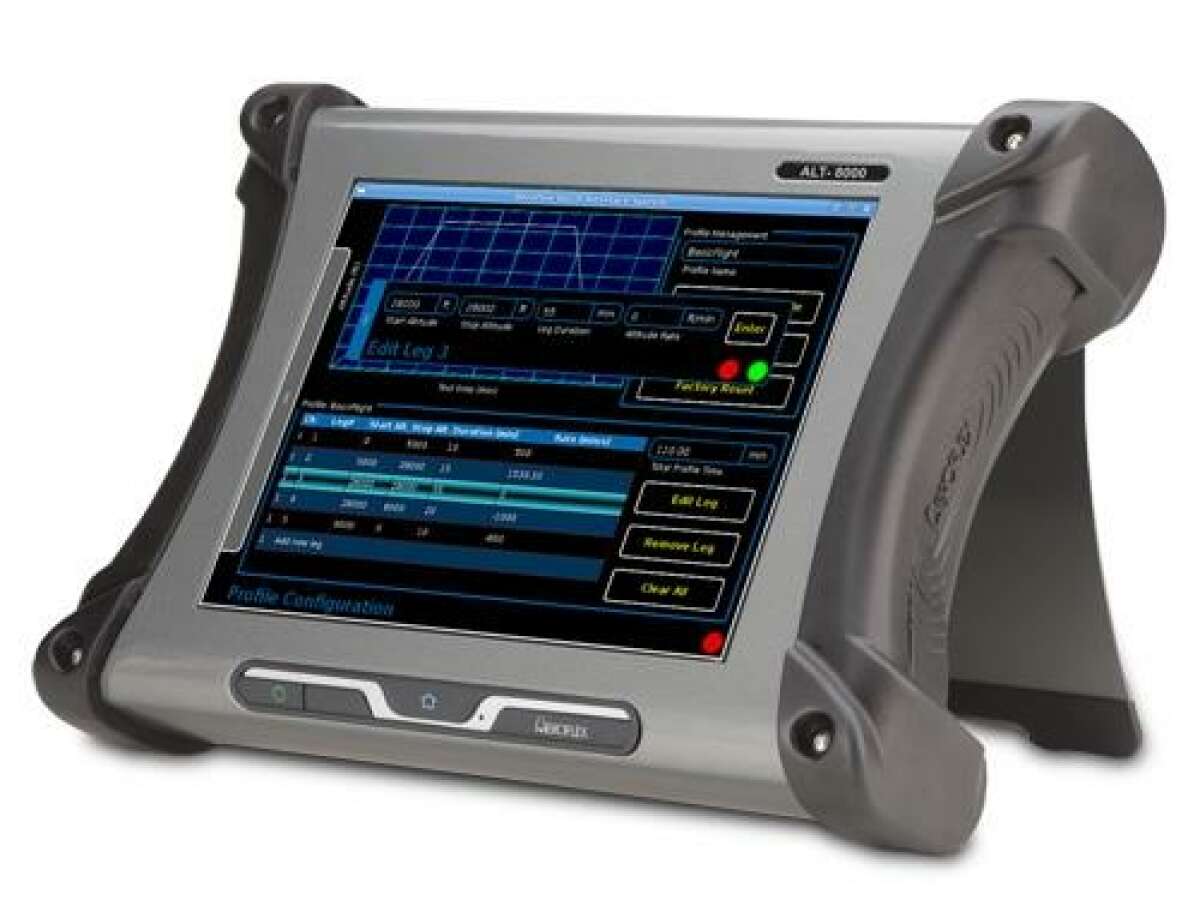

VIAVI Aeroflex ALT-8000 – это уникальный прибор для тестирования авиационных радиовысотомеров. Прибор позволяет выполнить тесты от Rx/Tx антенн самолёта до датчиков в кабине пилота, что даёт возможность сымитировать условия полёта и найти неполадки с оборудованием находясь на земле. Прибор весит 7,03 кг и имеет большой цветной сенсорный экран размером 12 дюймов, обеспечивающий удобство в работе. ALT-8000 работает в диапазоне 4,3 ГГц FMCW (частотно-модулированная непрерывная несущая частота).

*Военная версия устройства имеет код ALT-8015 (не доступна для продажи в РФ!)

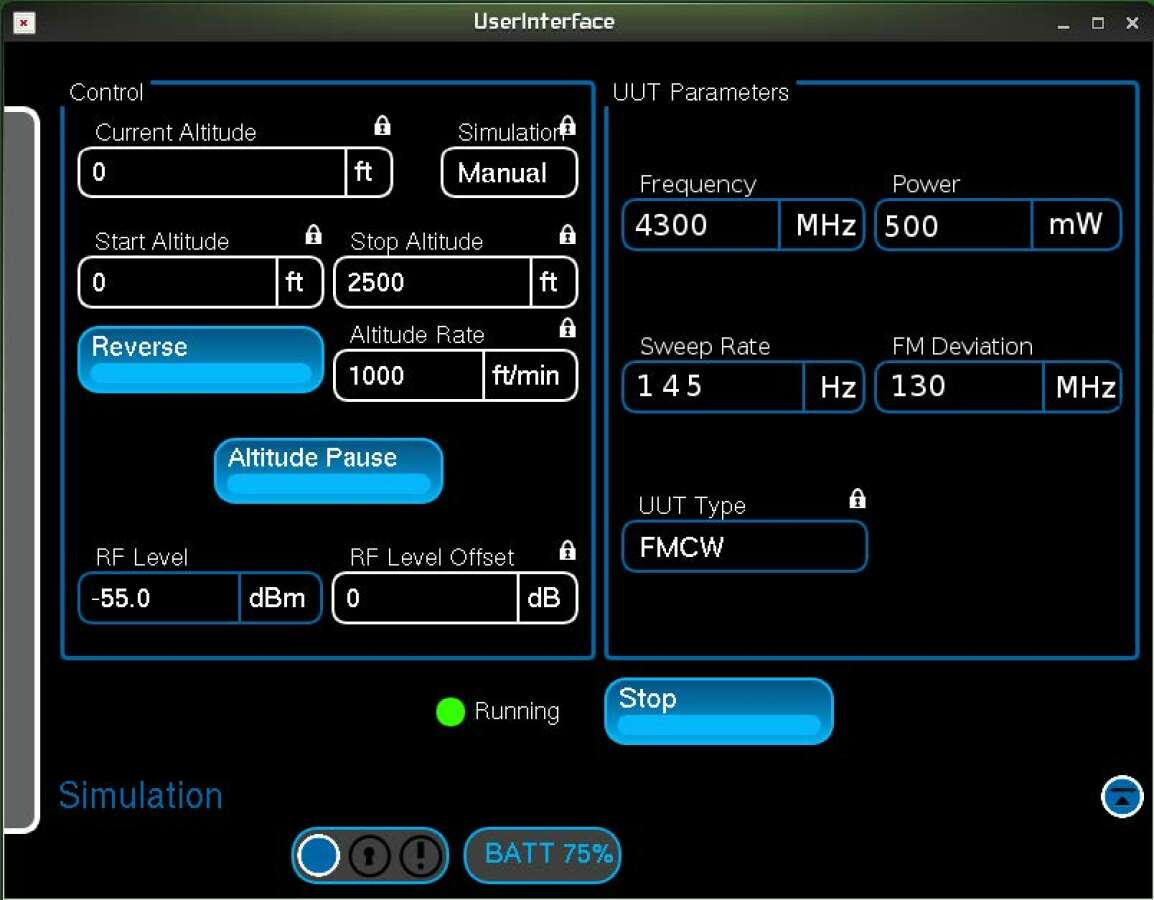

Общие характеристики: интерфейс пользователя на базе Windows, включающий несколько страниц для управления прибором и отображения таких измеряемых параметров, как мощность передачи, частота передачи (по центру), частота сканирования, ширина приемных импульсов (импульсные системы).

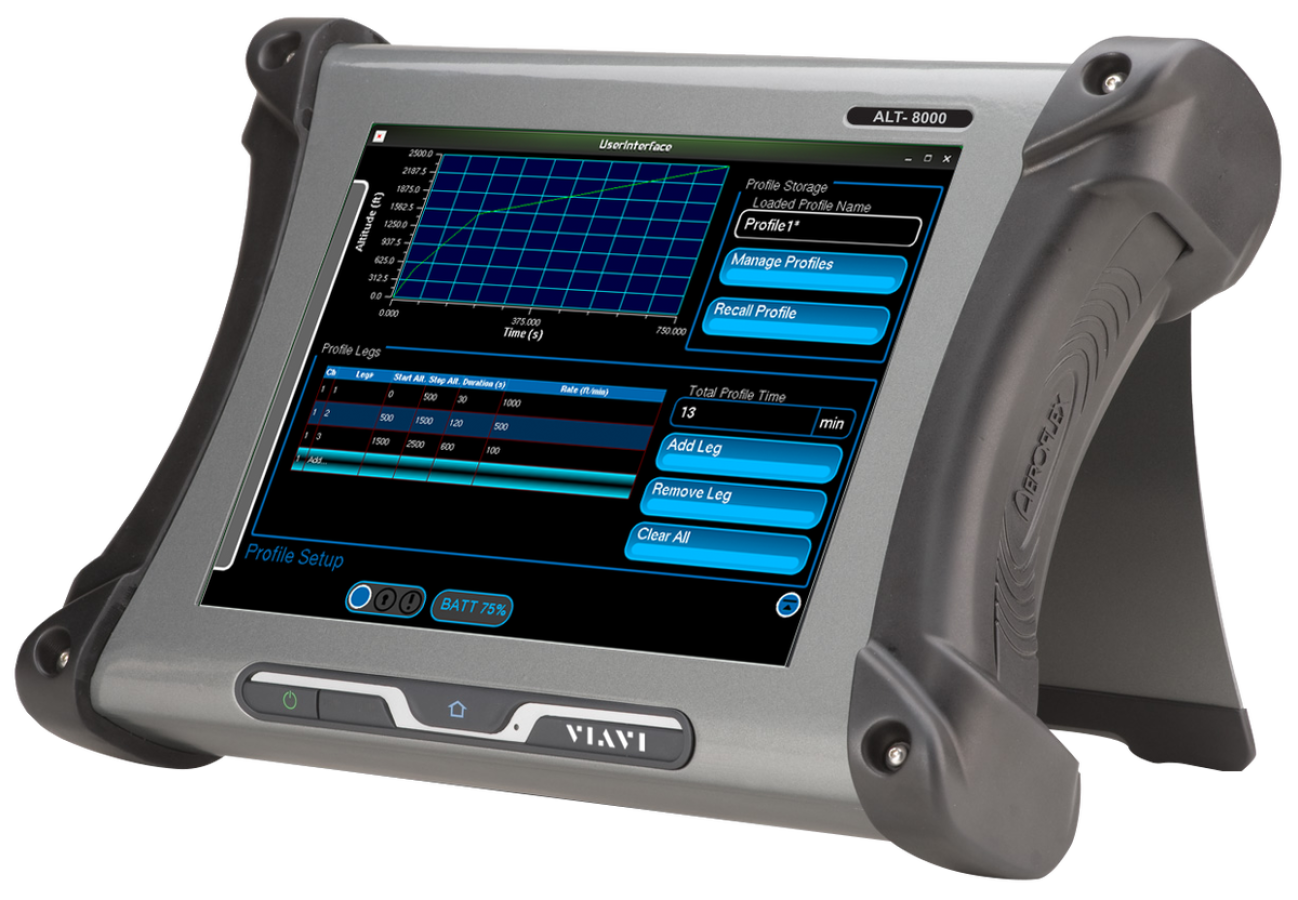

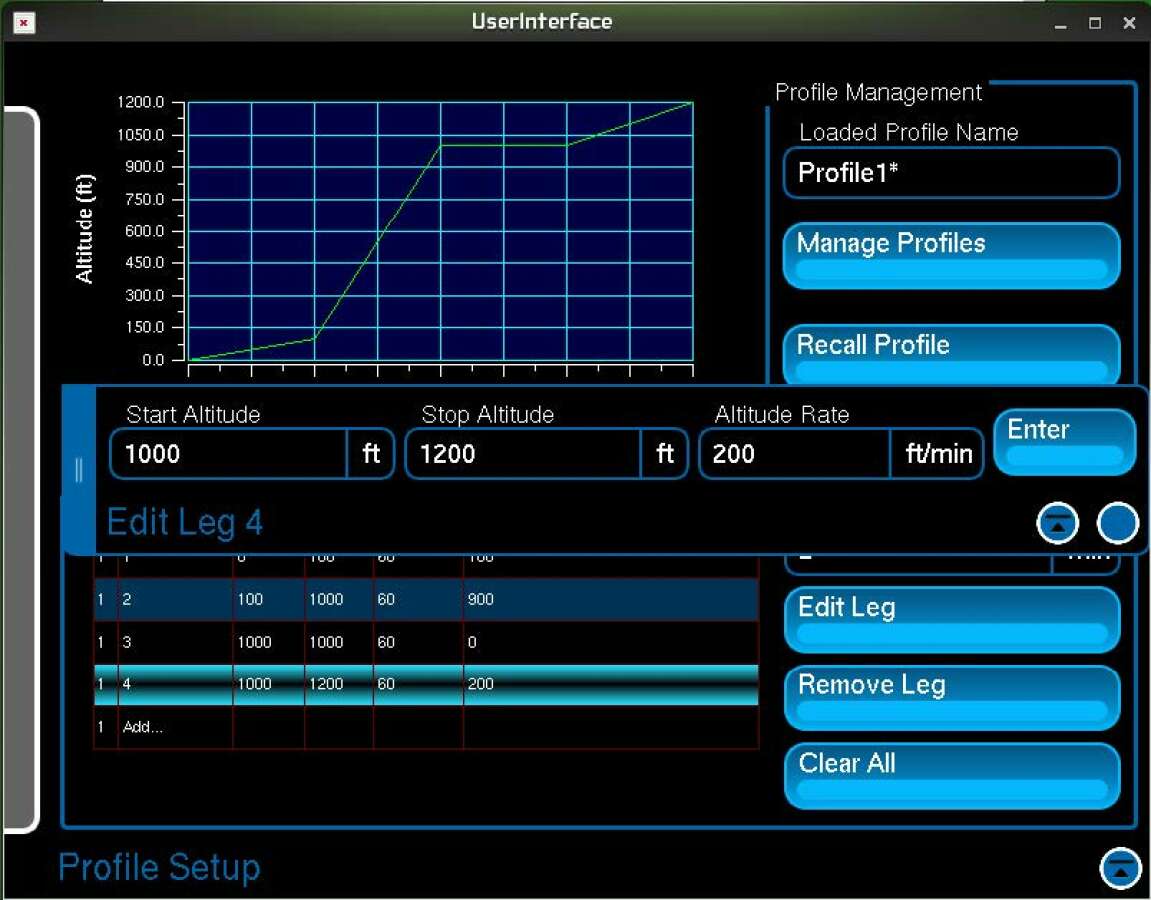

Профили: на странице профилей пользователь может создавать, сохранять, вызывать или удалять профили с присвоенными именами. Каждый профиль состоит из отдельных участков. Для каждого участка определяются начальная и конечная высота и скорость. Затем профиль можно выполнить, чтобы имитировать комплексный заход на посадку, включая выравнивание или подъем в воздух и вылет.

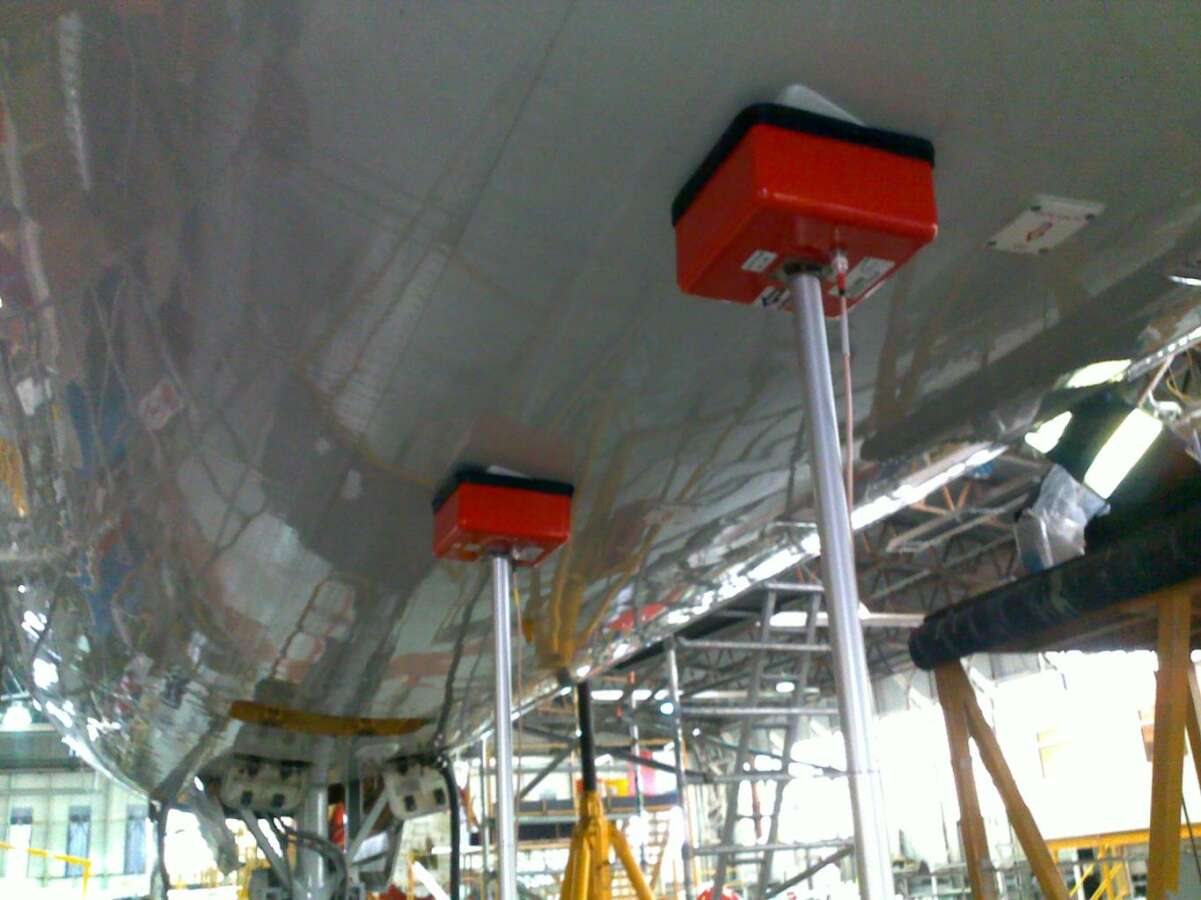

РЧ связь: поставляемые блоки согласования для антенны позволяют быстро проверить систему определения высоты по радиовысотомеру без необходимости доступа к контрольным портам на испытываемое оборудование (LRU). По РЧ шлейфу проверяется частота приема, мощность, частота качания, а контроль РЧ уровня обеспечивает средства для испытания чувствительности испытываемого оборудования.

Настройка: на странице настроек можно задать системные и пользовательские параметры, а также настройки РЧ соединения, включая параметры RS-232, AID, значения потерь в ВЧ кабеле и величину отклонения высоты.

Возможность обновления программного обеспечения прибора через сайт VIAVI.

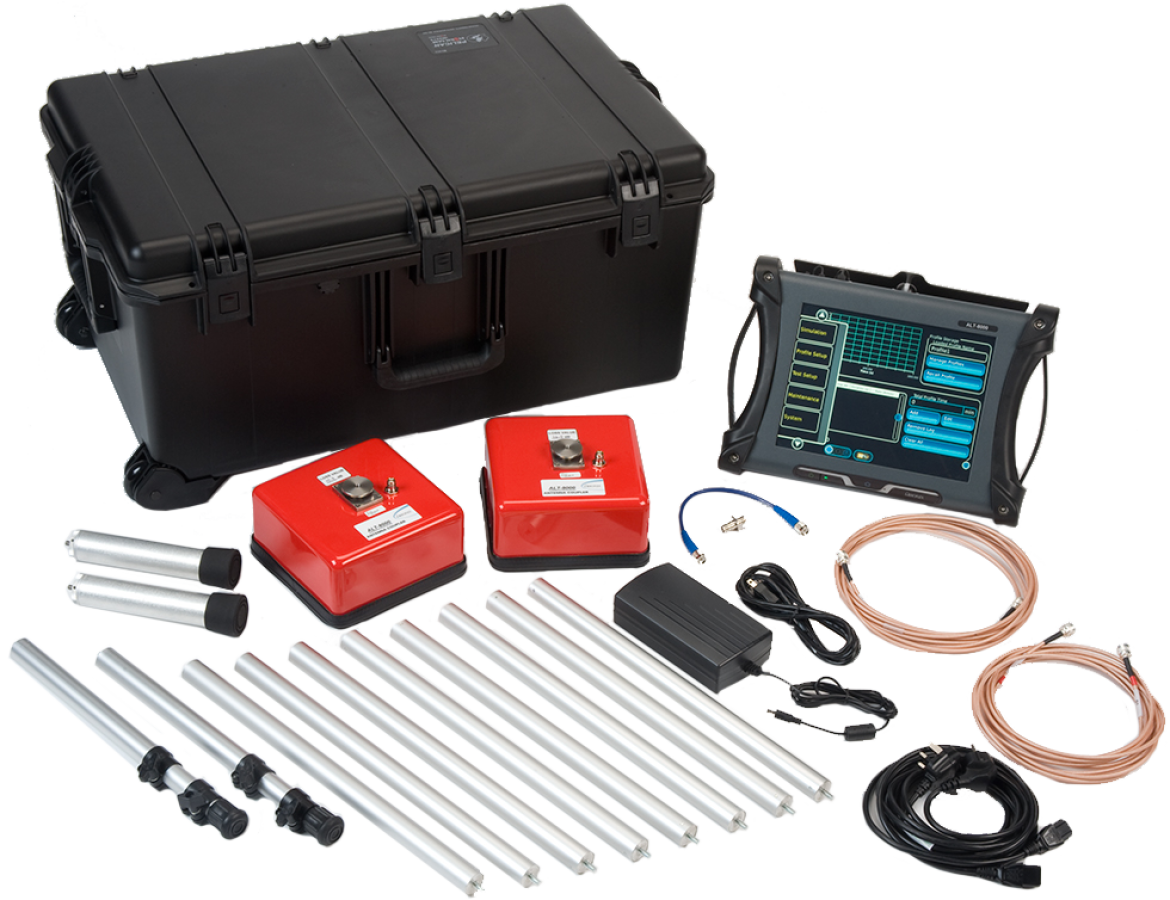

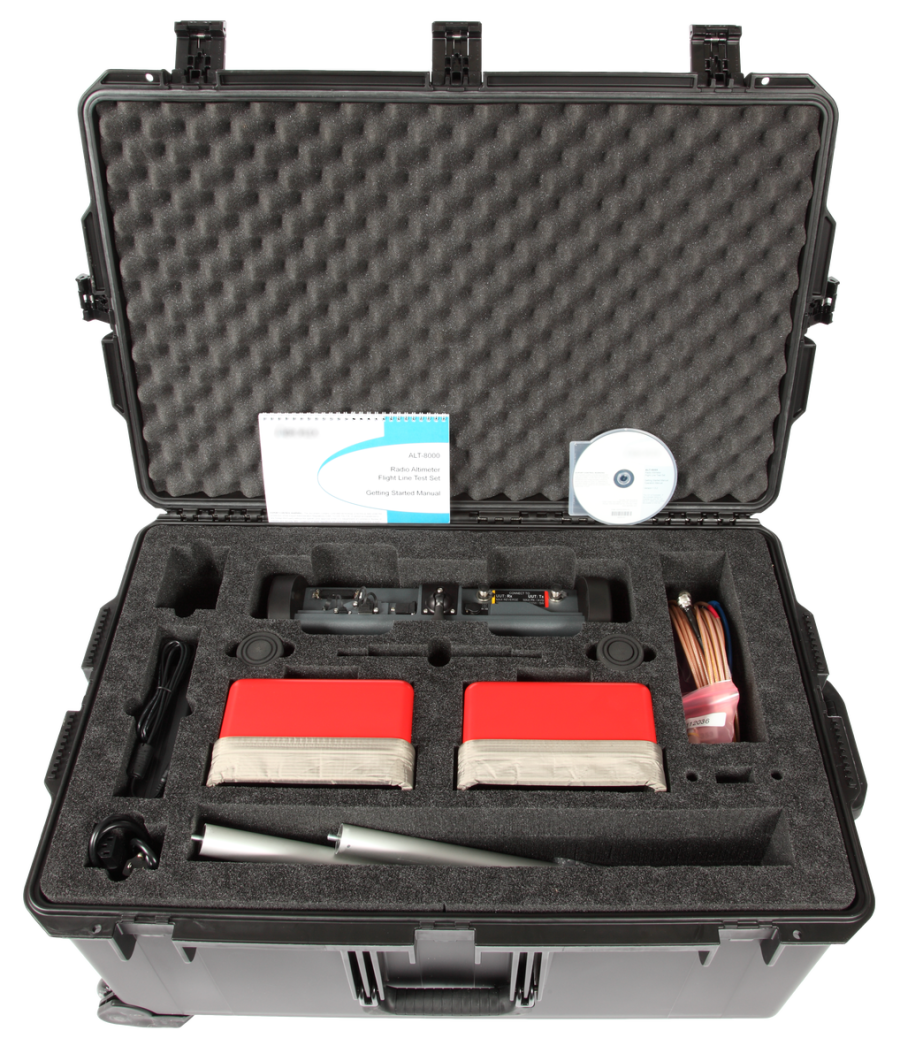

Комплект поставки ALT-8000:

139137 транспортировочный чехол
67374 источник питания
62401 кабель, TNC-TNC, 12” (соединительный)
38353 адаптер TNC-TNC (2 шт.)
139139 блок согласования для антенны (2 шт.)
139152 антенны блока согласования (2 шт.)
88511 коаксиальный кабель RG400, TNC-TNC, желтый, 20 футов
89527 коаксиальный кабель RG400, TNC-TNC, красный, 20 футов
112036 аттенюатор, фиксированный, на 20 дБ
62302 шнур питания, США
64020 шнур питания, Европа
88035 руководство по эксплуатации (CD)
88036 руководство «Приступая к работе»


Размеры:

  • Габариты прибора: 27,0 x 35,5 x 8,7 см
  • Со стандартным блоком доступа: 30,5 х 77,5 х 57,2 см
  • Вес только прибора: 7,03 кг
  • Вес комплекта при поставке: 28.12 кг





Основные функции

  • Интерфейс дистанционного управления (Ethernet).
  • Непосредственное подключение к UUT T/R или к установленной системе через изолирующие антенные колпаки.
  • Программируемые профили с различными сценариями взлёта/снижения, каждый профиль может содержать до 20 сценариев которые могут выполняться в определённо-заданной последовательности.
  • Возможность обновления программного обеспечения в приборе, загрузка через сайт VIAVI.
  • Параметрические измерения мощности Tx / частоты / ширины импульса / отклонения FM / PRF.
  • Установка системы оповещения о состоянии местности (TAWS).
  • Имитация полного заход на посадку, включая вспышку.
  • Имитация взлета и посадки.
  • Воспроизведение фактических условий в воздухе.
  • Большой список поддерживаемого оборудования RADALT.



Преимущества:

  • Работа от аккумулятора около 4-х часов.
  • Тестирование импульсных радиовысотомеры (не импульсный тип компрессии).
  • Создание профилей для управления динамическим моделированием высоты.
  • Тестирование сигналов ЧМ радио высотомеров, в том числе аналоговых.
  • Радиометрический тест радиочастотной петли позволяющий определить неисправность Tx, Rx антенн или фидера.







Сферы применения:

  • Системы предупреждения о столкновении с землей
  • Создание профилей для контроля динамической имитации высоты
  • Имитация комплексного захода на посадку, включая выравнивание
  • Имитация подъема в воздух и вылета
  • Имитация фактических условий нахождения в воздухе





    Дополнительные аксессуары

    88500 Коаксиальный РЧ кабель с низкими потерями, 30.48 метра (2 шт.) в мягком чехле.
    87040 Внешнее зарядное устройство для аккумулятора.
    86196 Запасной аккумулятор Lithium Ion 14.8V.
    89022 Руководство по техническому обслуживанию (CD)
    91253 Коаксиальный кабель RG400, TNC-TNC, желтый, 1.2 метра.
    91255 Коаксиальный кабель RG400, TNC-TNC, красный, 1.2 метра.
