VIAVI IFR4000 - тестер авиационных систем навигации и связи

Артикул: IFR4000

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

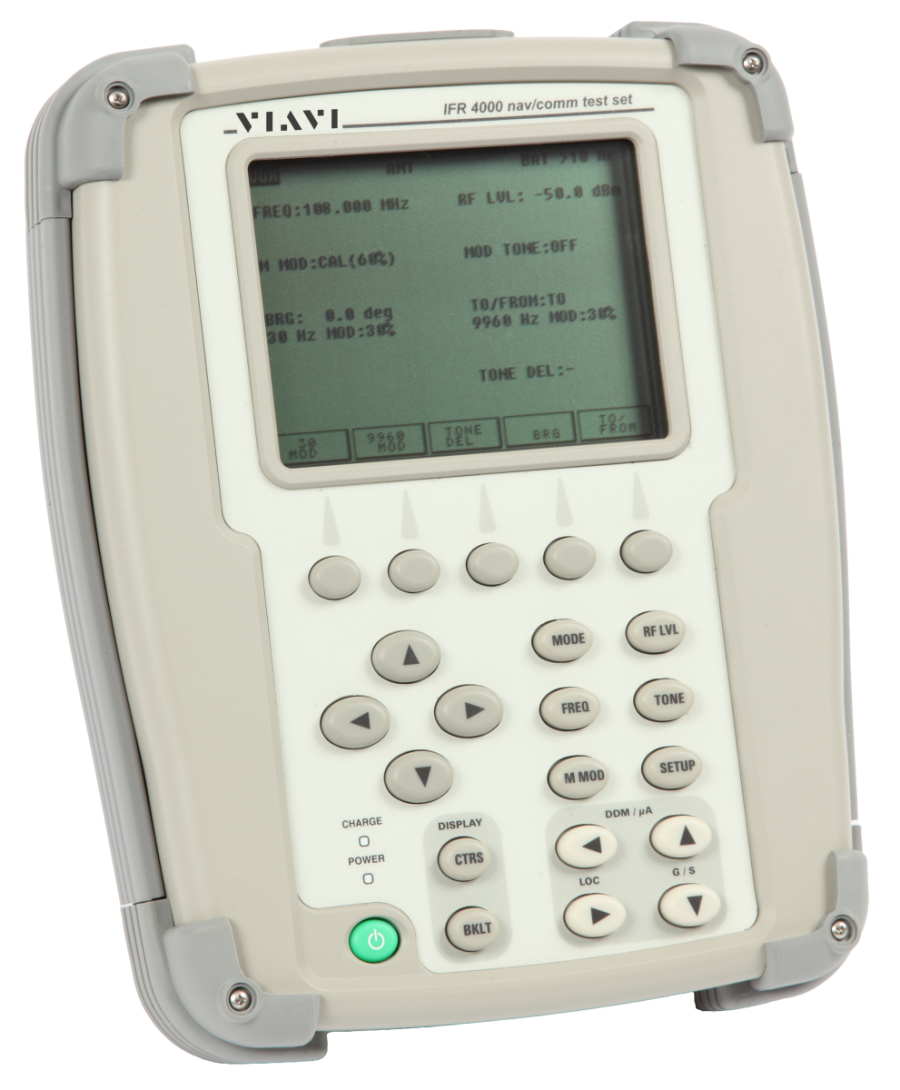

VIAVI IFR4000 - компактное, легкое и устойчивое к воздействиям окружающей среды устройство, предназначенное для тестирования инструментальных систем посадки (ILS), всенаправленных радиомаяков УКВ-диапазона (VOR), маркерных радиоприемников и авиационных электронных систем связи СВЧ и УВЧ диапазонов.

IFR4000 характеризуется малым весом (менее 4 кг), эргономичным дизайном и способностью работать от батареи до 8 часов, что делает его максимально портативным на рынке набором для наземных испытаний устройств навигации и связи. Он также позволяет с легкостью переключаться между бортовыми испытаниями и стендовыми. Управление функциями с помощью меню и пошаговое тестирование делают устройство очень простым в использовании. Сочетание этих преимуществ и отличной цены предоставляет пользователям невероятно ценный инструмент.



Модификации приборов:

NSN: 6625-01-516-4656 (IFR4000)
NSN: 6625-01-559-2384 (IFR4000AR)
NSN: 6625-01-553-1956 (опция ELT для IFR4000)

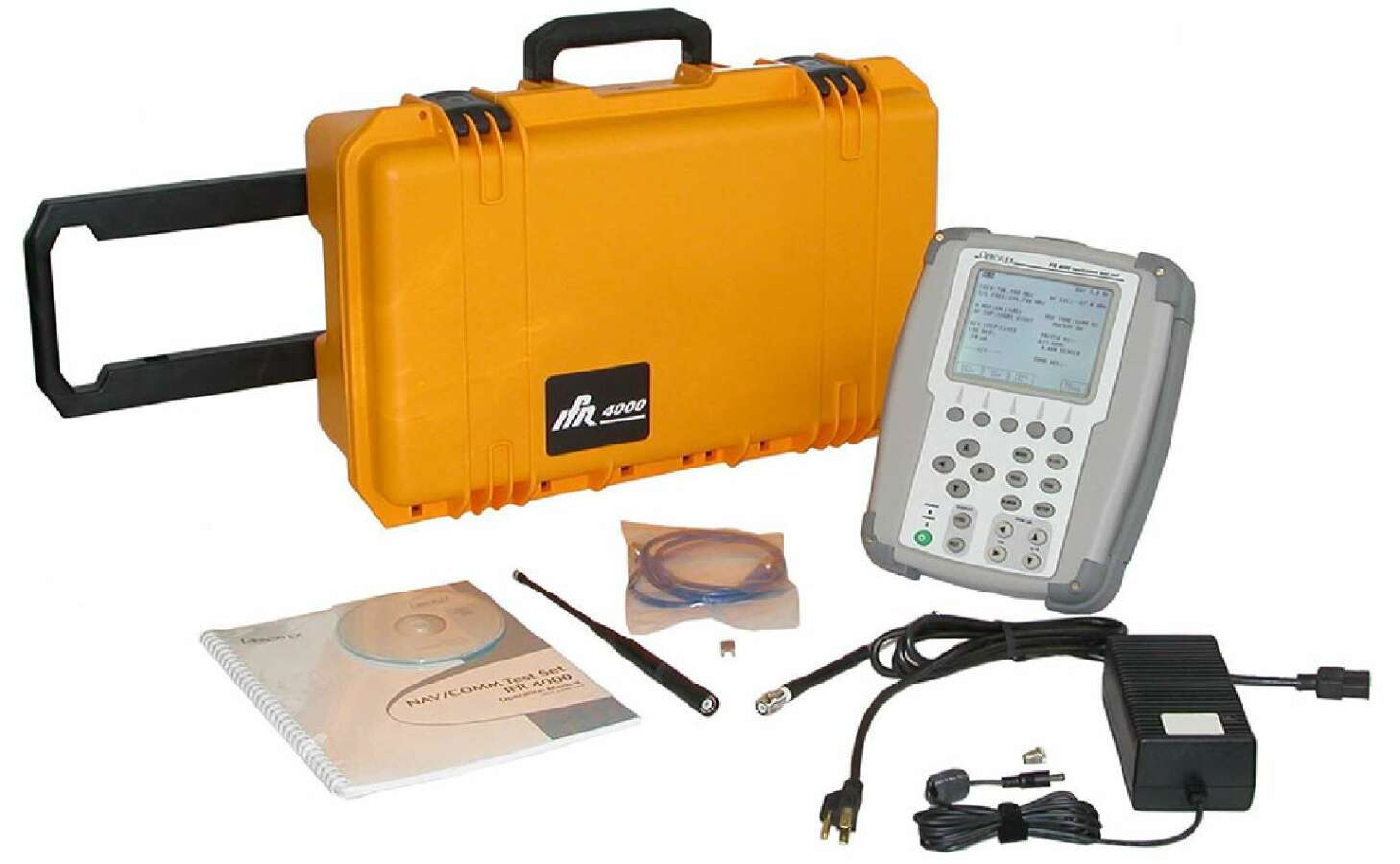

Комплектация VIAVI IFR4000:

  • 9140 антенна, 9137 антенна 75 МГц, телескопическая - 1шт
  • 10238 транспортировочный чехол 6081 инструкция по эксплуатации (CD) - 1шт
  • 6087 инструкция «Приступая к работе» - 1шт
  • 67366 блок питания пост/перем ток - 1шт
  • 62302 шнур питания, 110 В - 1шт
  • 64020 комплект шнура питания, 220 В - 1шт
  • 62398 коаксиальный кабель TNC (штыревая часть) — TNC (гнездовая часть) - 1шт
  • 24140 TNC-заглушка (гнездовая часть) - 1шт
  • 56080 запасной предохранитель - 1шт
  • 24141 нагрузка 50 Ом - 1шт
  • 63958 откидывающаяся крышка (только IFR 4000AR) - 1шт


Функционально VIAVI IFR4000 поддерживает:

  • Точное измерение частот 121,5/243 МГц аварийных радиомаяков, выходной мощности и модуляции (АМ). Аудиовыход на наушники для отслеживания изменения тона.*
  • Точное измерение частоты передачи аварийных радиомаяков КОСПАС-SARSAT (406 МГц) и выходной мощности. Расшифровка и отображение всех местоположений и пользовательских протоколов*
  • Точное измерение ВЧ-передатчиков, частоты, выходной мощности и модуляции (АМ и чувствительности ОБП нижней и верхней боковой полос)
  • Точное измерение СВЧ- и УВЧ-передатчиков, частоты, выходной мощности и модуляции (АМ, ЧМ и чувствительности приемника)
  • Генерация селективных частот передачи ARINC 596
  • Точное измерение СВЧ-/УВЧ-антенн и коэффициентов стоячей волны (КСВ) фидеров
  • Имитация сигналов курсовых и глиссадных (кат. I, II и III) радиомаяков с различными параметрами разности глубин модуляции
  • Смещение разности глубин модуляции курсового маяка для комплексного тестирования автопилота (одновременный сигнал курсового, глиссадного и маркерного радиомаяков)
  • Имитация маркерного радиомаяка, выбираемой авиатрассы, верхней и средней частоты маркера
  • Возможность уменьшить общее время проверки за счет функции управляемого тестирования
  • Доступная опция ELT
  • Внешние замеры частоты с помощью частотомера
  • Код Морзе, содержащий 1-4 символа, использующаяся в локализаторе системы посадки по приборам (LOC), всенаправленном азимутальном радиомаяке (VOR) и системе захода на посадку (ILS)
  • Работа от батареи в течение восьми и более часов
  • Автоматическое отключение питания
  • Эргономичный дизайн





Технические характеристики VIAVI IFR4000

Генератор сигналов

VOR

От 108.0 до 117.95 МГц с шагом 50 кГц

LOC

От 108.1 до 111.95 МГц с шагом 50 кГц

Выходная мощность

Порт антенны

От -67 до 13 дБм

Точность

±3 дБ

Порт RF

От -130 до -12 дБм

Режим VOR

Погрешность частоты

Для 1020 Гц  ±0,02%

Режим LOC

Погрешность частоты

Для 1020 Гц  ±0,02%

Режим G/S

Погрешность частоты

Для 90 Гц  ±0,02%

Измерение мощности через RF порт

Диапазон измерений

От 10 до 400 Мгц

Вес

3,6 кг

Габариты

28,5х23,1х6,9 см

Рабочая температура

От -20 до 55°C

Температура хранения

-30°C to 70°C





Функциональные возможности VIAVI IFR4000:

  • Поддержка стендовых и бортовых сред с беспроводным и непосредственным подключением
  • Измерение СВЧ- и УВЧ-передатчиков, частоты, выходной мощности и модуляции (АМ, ЧМ и чувствительности приемника)
  • Измерение ВЧ-передатчиков, частоты, выходной мощности и модуляции (AM и чувствительности ОБП нижней и верхней боковой полос)
  • Точное измерение ВЧ-/СВЧ-/УВЧ-антенн и Коэффициентов стоячей волны (КСВ) фидеров
  • Имитация сигналов курсовых и глиссадных (кат. наземных станций I, II и III) радиомаяков с различными параметрами разности глубин модуляции
  • Смещение разности глубин модуляции курсового маяка для комплексного тестирования автопилота (одновременный сигнал курсового, глиссадного и маркерного радиомаяков)
  • Имитация VOR-радиомаяков с изменяемым пеленгом
  • Имитация маркерного радиомаяка, выбираемой авиатрассы, верхней и средней частоты маркера
  • Генерация сигнала VOR, курсового, глиссадного и маркерного радиомаяков
  • Генерация и мониторинг сигнала АМ/ЧМ/ОБП
  • Одновременные сигналы курсового, глиссадного и маркерного радиомаяков
  • Тестирование декодера SELCAL
  • Контроль аварийного передатчика локатора (ELT), аварийных маяков для определения местоположения (EPIRB) и индивидуальных радиомаяков (PLB)









Сферы применения VIAVI IFR4000:

  • Поддержка стендовых и бортовых сред с беспроводным и непосредственным подключением
  • Измерение СВЧ- и УВЧ-передатчиков, частоты, выходной мощности и модуляции (АМ, ЧМ и чувствительности приемника)
  • Измерение ВЧ-передатчиков, частоты, выходной мощности и модуляции (AM и чувствительности ОБП нижней и верхней боковой полос)
  • Точное измерение ВЧ-/СВЧ-/УВЧ-антенн и Коэффициентов стоячей волны (КСВ) фидеров
  • Имитация сигналов курсовых и глиссадных (кат. наземных станций I, II и III) радиомаяков с различными параметрами разности глубин модуляции
  • Смещение разности глубин модуляции курсового маяка для комплексного тестирования автопилота (одновременный сигнал курсового, глиссадного и маркерного радиомаяков)
  • Имитация VOR-радиомаяков с изменяемым пеленгом
  • Имитация маркерного радиомаяка, выбираемой авиатрассы, верхней и средней частоты маркера
  • Генерация сигнала VOR, курсового, глиссадного и маркерного радиомаяков
  • Генерация и мониторинг сигнала АМ/ЧМ/ОБП
  • Одновременные сигналы курсового, глиссадного и маркерного радиомаяков
  • Тестирование декодера SELCAL
  • Контроль аварийного передатчика локатора (ELT), аварийных маяков для определения местоположения (EPIRB) и индивидуальных радиомаяков (PLB)



BN

Описание

83402 4000OPT1 ELT 121.5/243/406MHz (Requires Mod 2+)

63656

настольная подставка

62400

кабель RS-232

6083

инструкция по техническому обслуживанию (CD)
