Greenlee 701K-G - тестовый набор

Артикул: GT-701K-G

Цена: 15 901.27 ₽

В наличии: 56

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
15 901.27 ₽
Вопрос менеджеру
Оплата:
  • наличный/безналичный расчет, банковские карты.
Доставка:
  • самовывоз со склада (бесплатно), курьер по Москве, доставка транспортной компанией по России.
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

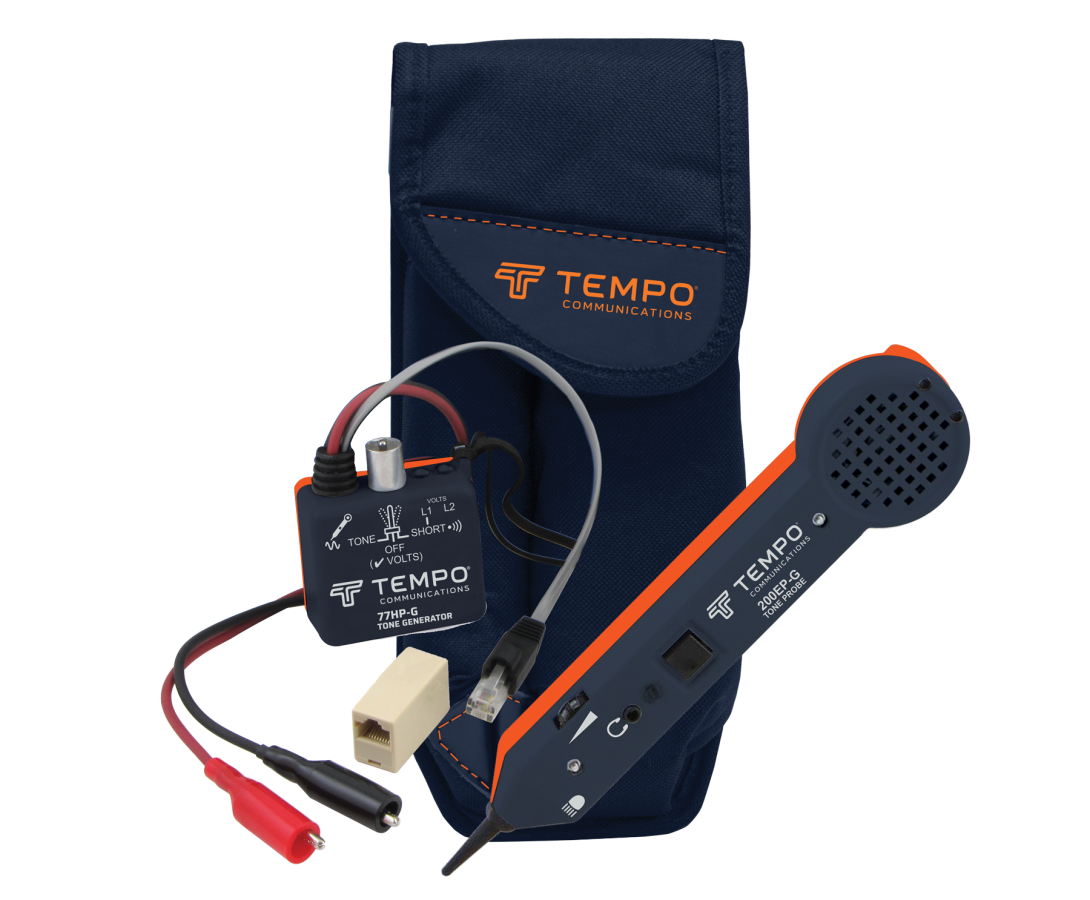

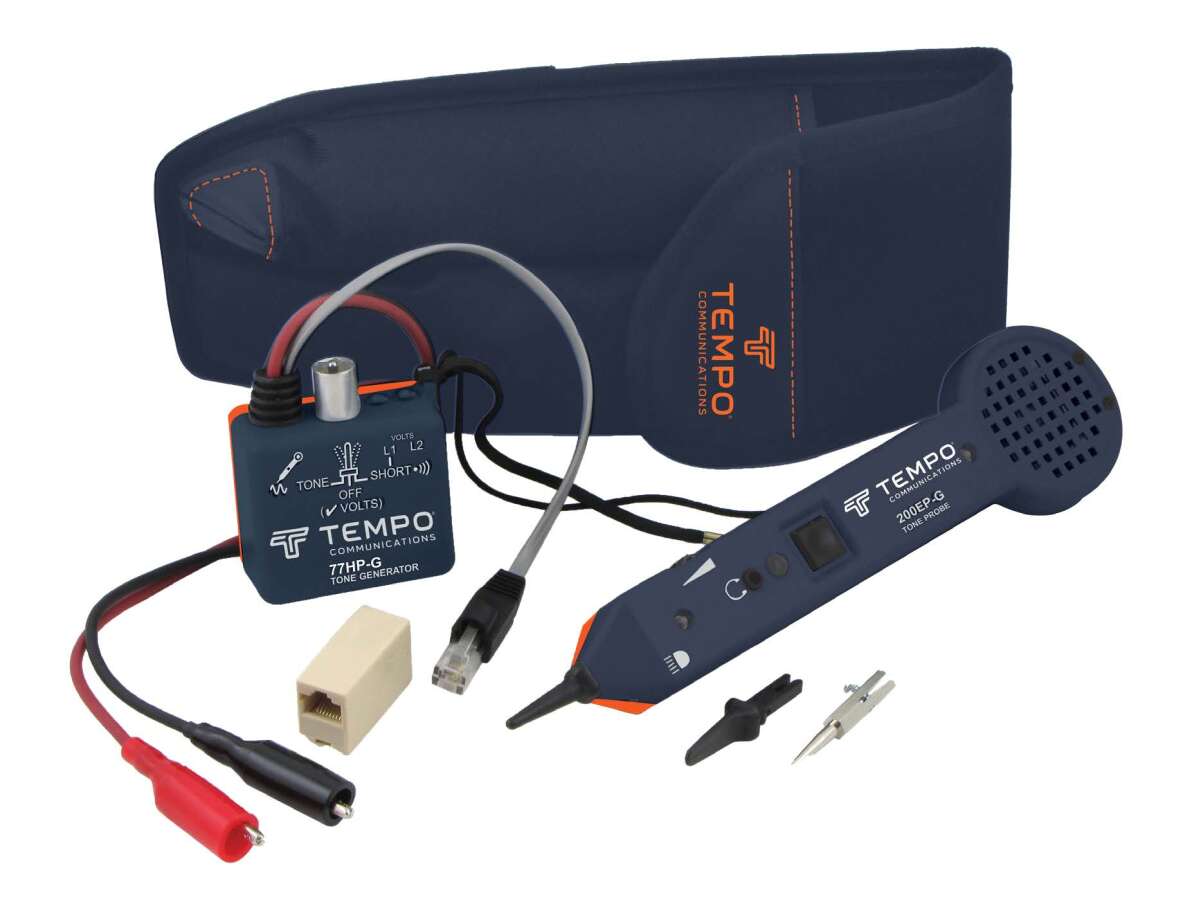

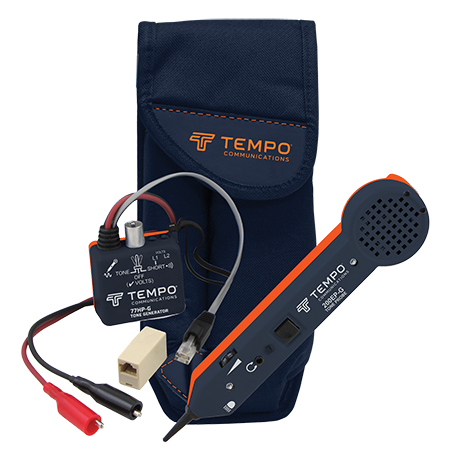

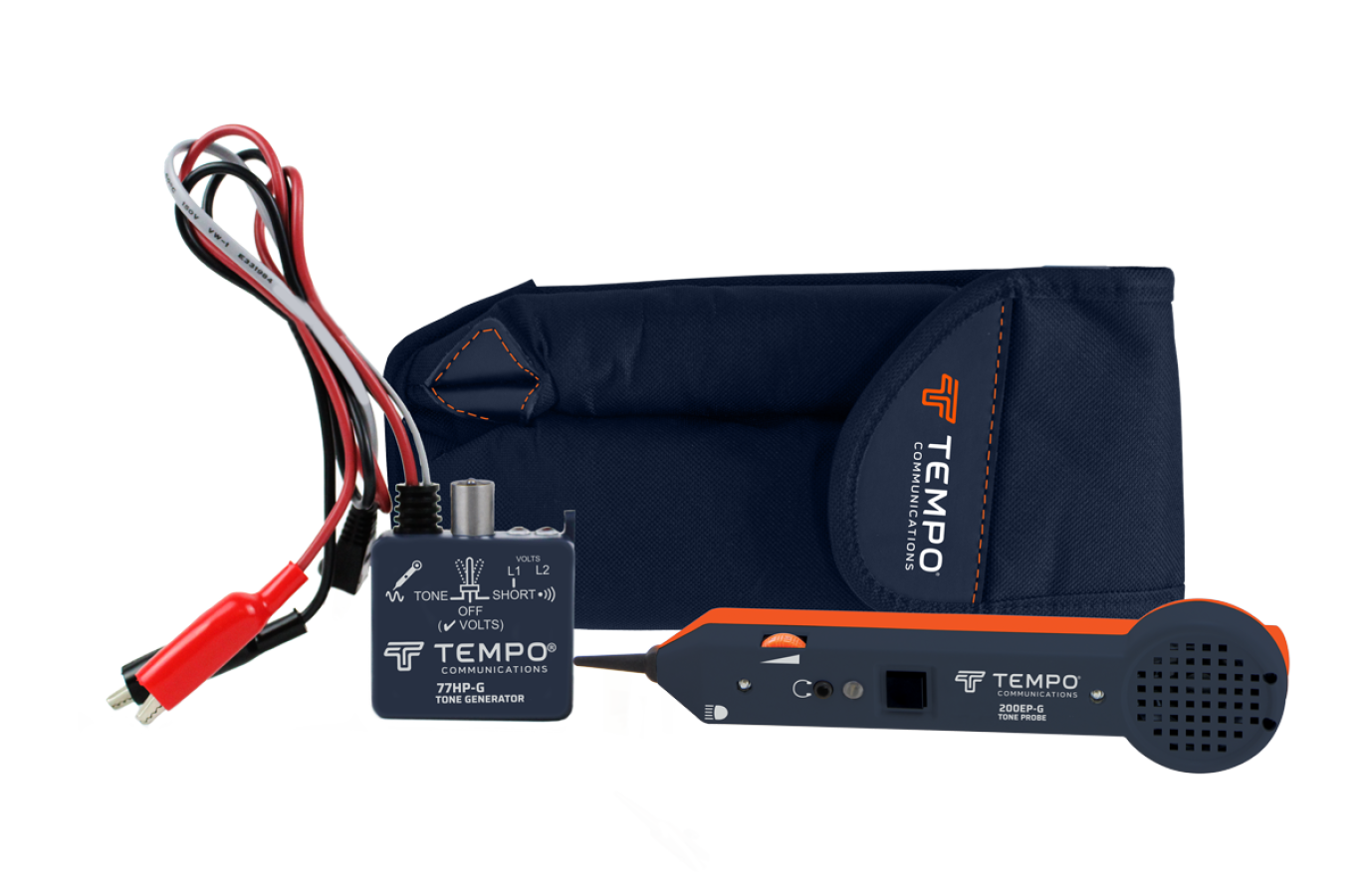

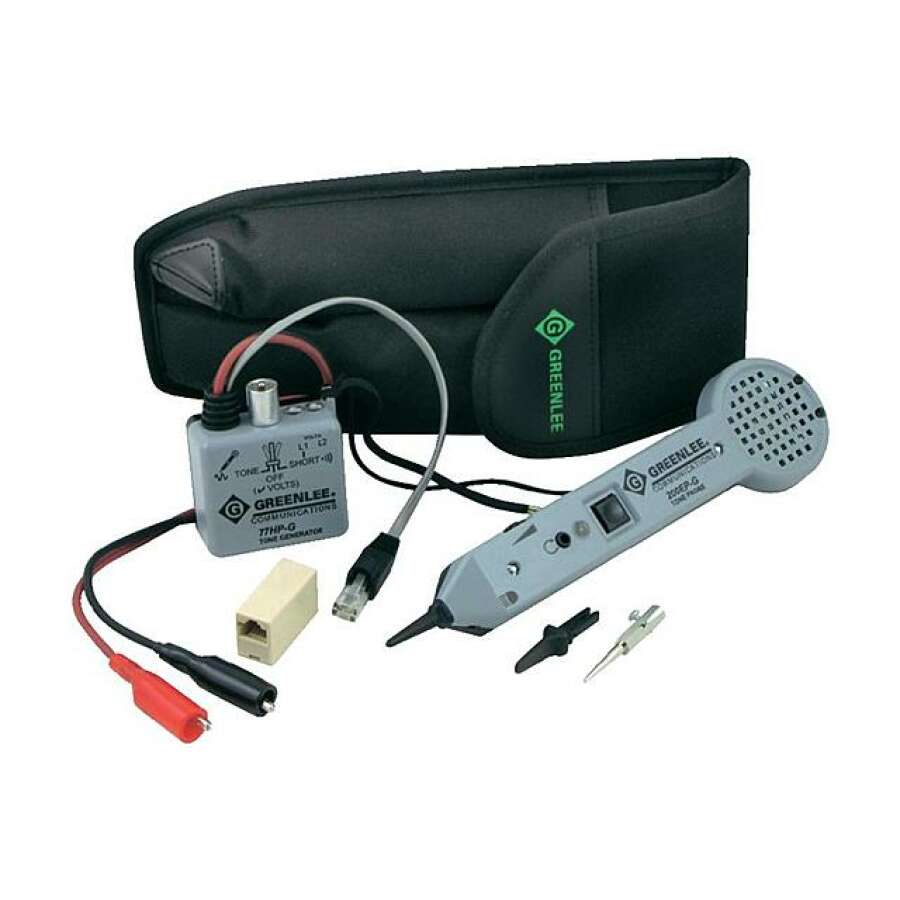

Tempo 701K-G - набор тестовых приборов для обслуживания телефонных кабелей, кабелей передачи данных и видео. Благодаря высокой надежности и прекрасным техническим характеристикам он давно завоевал доверие пользователей и уже длительное время удерживает мировое лидерство среди аналогичных приборов. Набор применяется для точного определения целостности проводки, поиска нужного провода в толстом пучке кабелей идентификации нужного порта на кроссе, организации канала служебной связи между монтажниками и  определения полярности телефонных линий, трассировки кабеля. 701K-G состоит из тонального генератора 77HP-G и индуктивного щупа 200EP-G.

Особенности набора Tempo 701K-G

  • идентификация нужной пары или порта на кроссе;
  • отбор кабелей из пучка;
  • трассировка кабелей в стене;
  • определение наличия постоянного/переменного напряжения в линии;
  • определение полярности телефонной линии (2 линии);
  • определение наличия короткого замыкания (звуковой сигнал и LED индикатор);
  • проверка целостности цепи;
  • организация канала служебной связи (подача питающего напряжения 4,6 В для микрофона тестовой телефонной трубки);
  • сопряжение с гарнитурой или тестовой телефонной трубкой;
  • мощность сигнала генератора 10 дБм
  • защита по напряжению выводов генератора: 52 В

Принцип работы тестового набора Tempo 701K:

Для "прозвонки" линии требуется два проводника. Это могут быть две жилы или жила и экран кабеля. С помощью крокодилов или модульного разъема (RJ) генератор подключается ктестируемой линии. Он посылает в линию сигнал определенной частоты. На обратном конце линии с помощью антенны - щупа, прикасаясь по очереди ко всем парам/кабелям, определяется максимальный уровень сигнала. На проводнике, в который был подан сигнал генератора, уровень принимаемого сигнала будет намного выше чем на соседних  (незначительные наводки будут распространяться по всем рядом проходящим жилам). Если сигнал генератора подан между экраном и всеми (соединенными вместе) жилами кабеля, то индуктивный щуп позволяет выполнить трассировку такого кабеля за фальш стеной, или идентифицировать его в пучке.

Видео-описание работы набора

Технические характеристики Tempo 701K-G

Параметр Значение
Генератор
Напряжение батареи разговора (при 600 Ом) 4,6 В DC
Выходная мощность (при 600 Ом) +10 дБм
Визуальная индикация КЗ  <10 кОм
Звуковая индикация КЗ  <200 Ом
Частота сигнала 890/960 Гц
Частота трели 1,3 Гц; 6 Гц
Защита по напряжению (при сопротивлении цепи 600 Ом) 52В DC
Питание 9 В (крона)
Время работы от батареи 50 часов
Температура эксплуатации 0 °C ... 50 °C
Температура хранения -50 °C ... 75 °C
Габариты 32 х 64 х 57 мм
Вес 128 гр
Индуктивный щуп
Диапазон принимаемых частот 500 Гц – 5 кГц
Коэффициент усиления (номинальный) 30 дБ
Возможность регулировки усиления (громкости) да
Сопротивление наконечника
  • металлического – 0 Ом
  • пластикового – 300 Ом
Входной импеданс (номинальный) 100 МОм
Питание 9 В (крона)
Время работы от батареи 50 часов

Подсветка рабочего пространства

светодиод
Индикация уровня принимаемого сигнала динамик, светодиод

Разьем для гарнитуры

3,5 мм 8 Ом
Температура эксплуатации и хранения 0 °C ... 50 °C
Габариты 231 х 55 х 28 мм
Вес 145 г

Основные функции Tempo 701K-G

Тестовый набор Tempo 701K-G поможет Вам:

  • найти нужную пару или жилу в проводе (UTP/FTP);
  • отобрать "свой" провод из пучка других;
  • выполнить трассировку кабеля в стене;
  • определить порт на патч-панеле который соответствует определенной розетке;
  • проверить полярность линии;
  • определить наличие замыкания жил (со звуковой индикацией);
  • проверить целостность цепи;
  • определить наличие постоянного/переменного напряжения в паре;
  • подать напряжение для питания микрофона телефонной трубки.
  • удобная транспортировка и хранение в сумке с двумя отсеками и креплением к ремню.

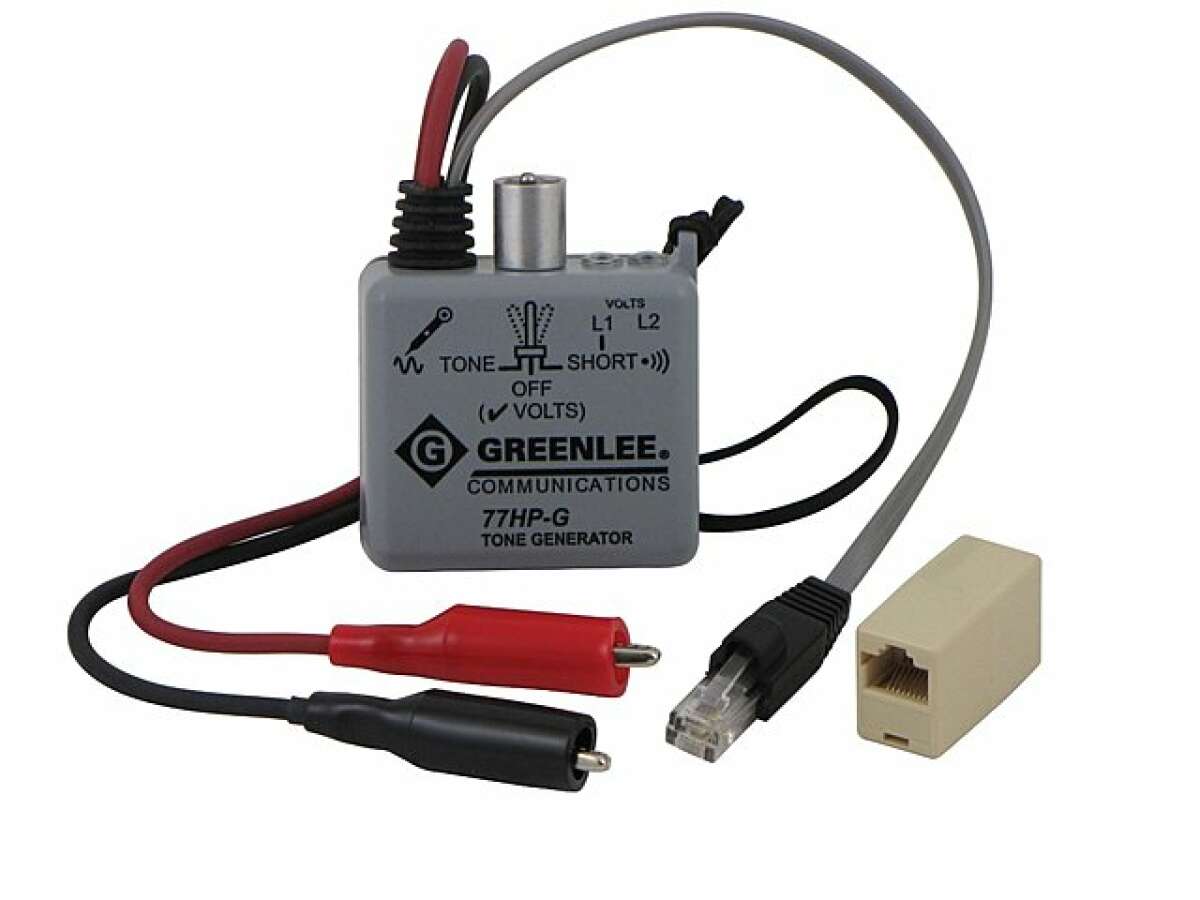

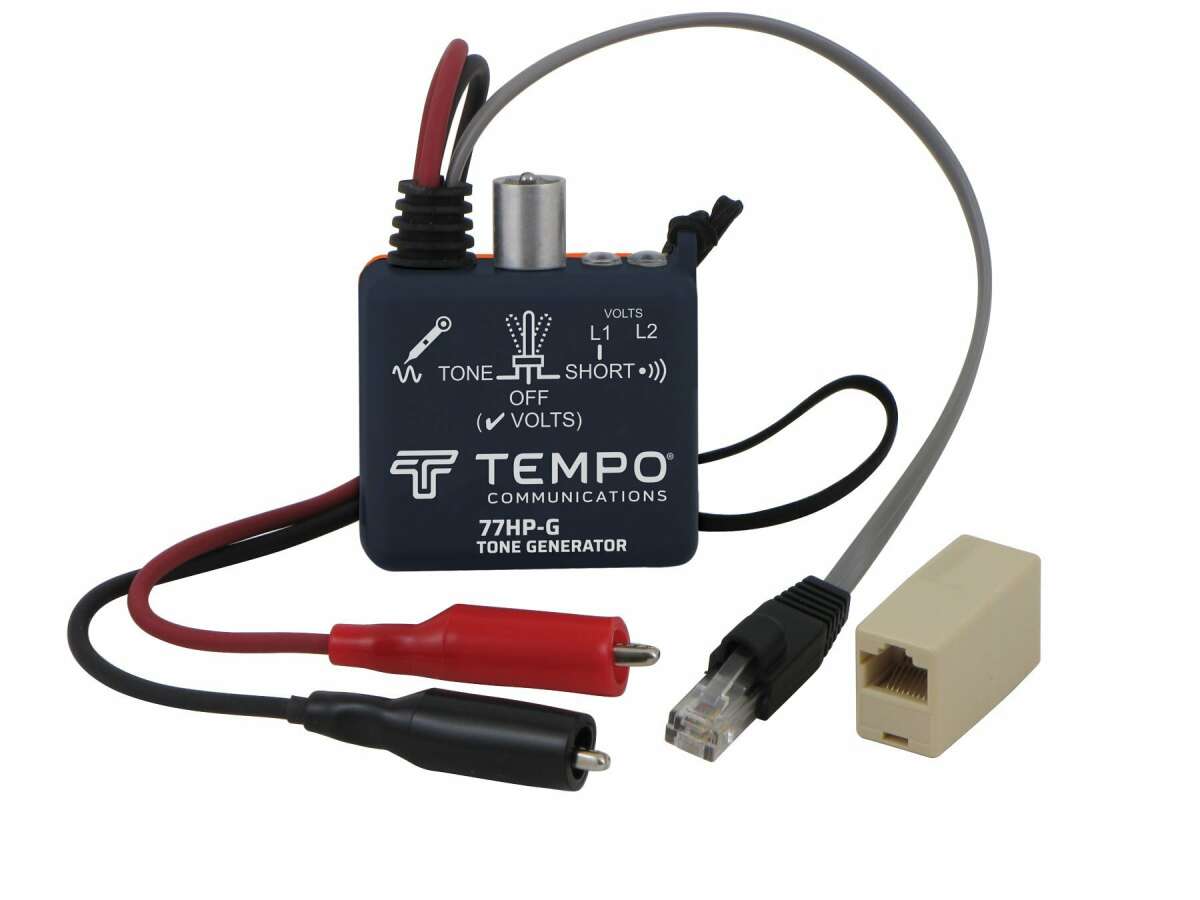

Функции генератора Tempo 77HP-G:

  • два светодиода для индикации короткого замыкания, целостности проводки, полярности линии и состояния батареи;
  • два типа переменных тона 890/960 Гц (тумблер в батарейном отсеке);
  • разъемы типа "крокодил" и модульный разьем RG-11;
  • защита по напряжению в линии;
  • переключатель подачи тона вынесенный на корпус генератора, что значительно упрощает его использование;
  • переходник RJ-11 на RJ-45 в комплекте.

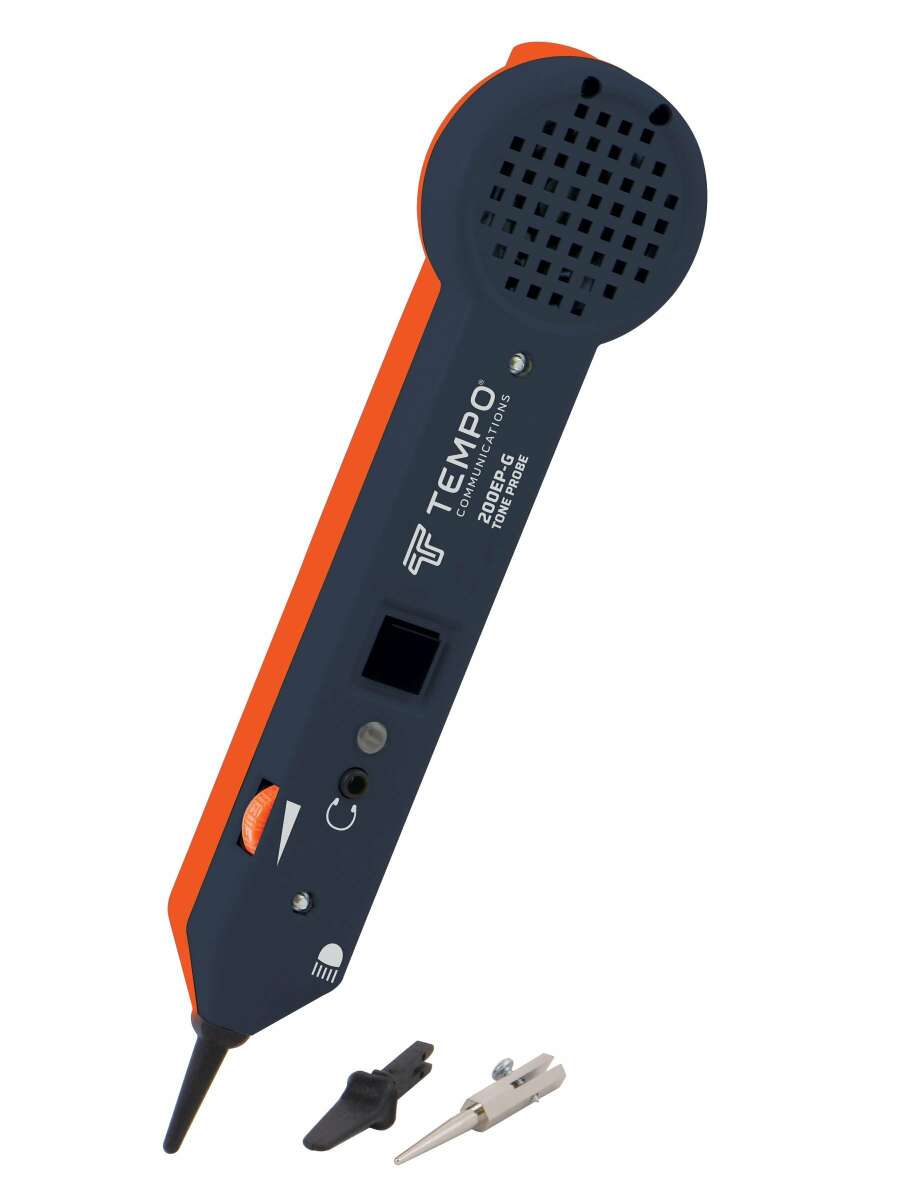

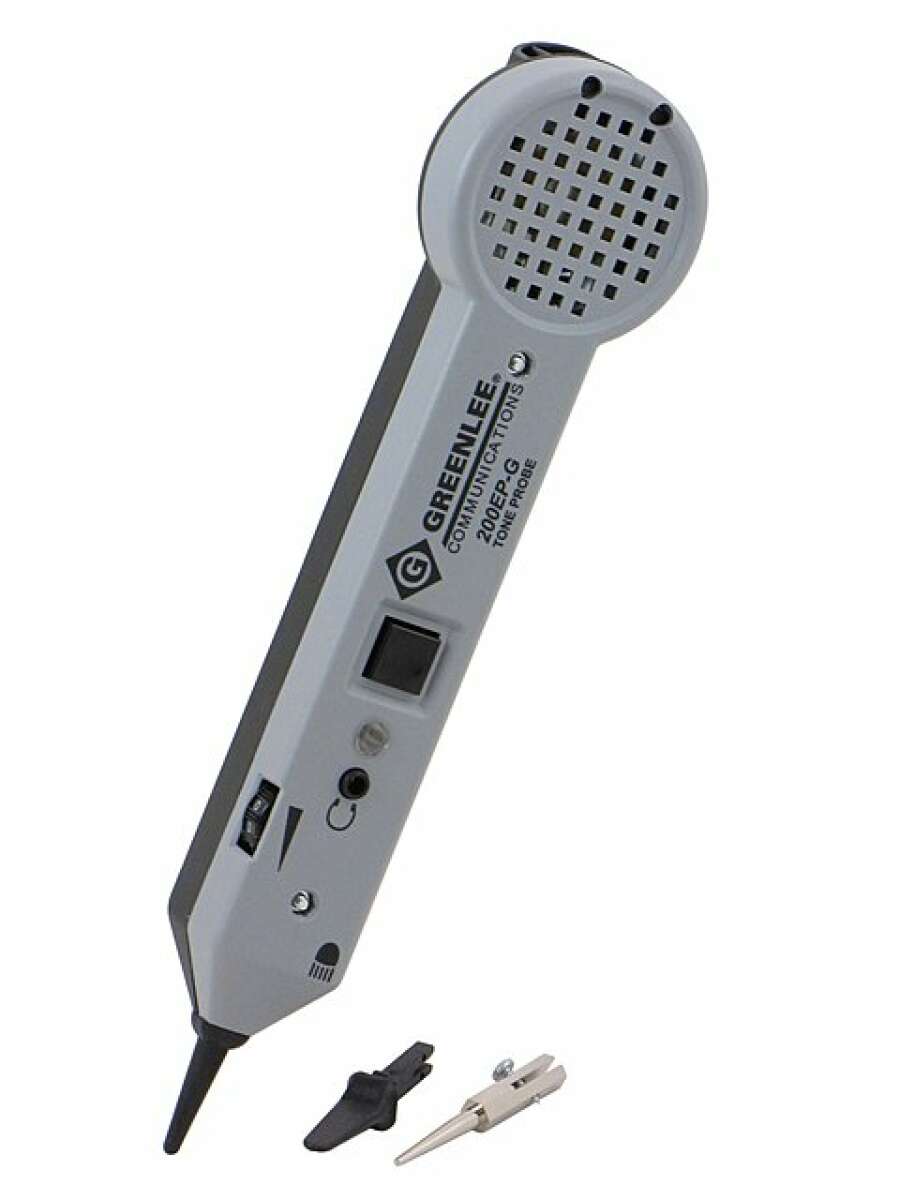

Функции индуктивного щупа Tempo 200EP-G:

  • светодиодная и звуковая сигнализация мощности принимаемого сигнала;
  • регулятор чувствительности приемника (регулятор громкости);
  • высокий коэффициент усиления принимаемого сигнала;
  • два сменных пластиковых наконечника (острый и плоский) позволяющих избежать замыкания жилы на жилу при идентификации пары;
  • дополнительный металлический сменный наконечник, обеспечивающий максимальную чувствительность при сортировки жил;
  • разъем для подключения тестовой трубки, для помещений с высоким уровнем шума;
  • разъем для подключения телефонной гарнитуры;
  • встроенный фонарик для работы в условиях плохой освещенности;

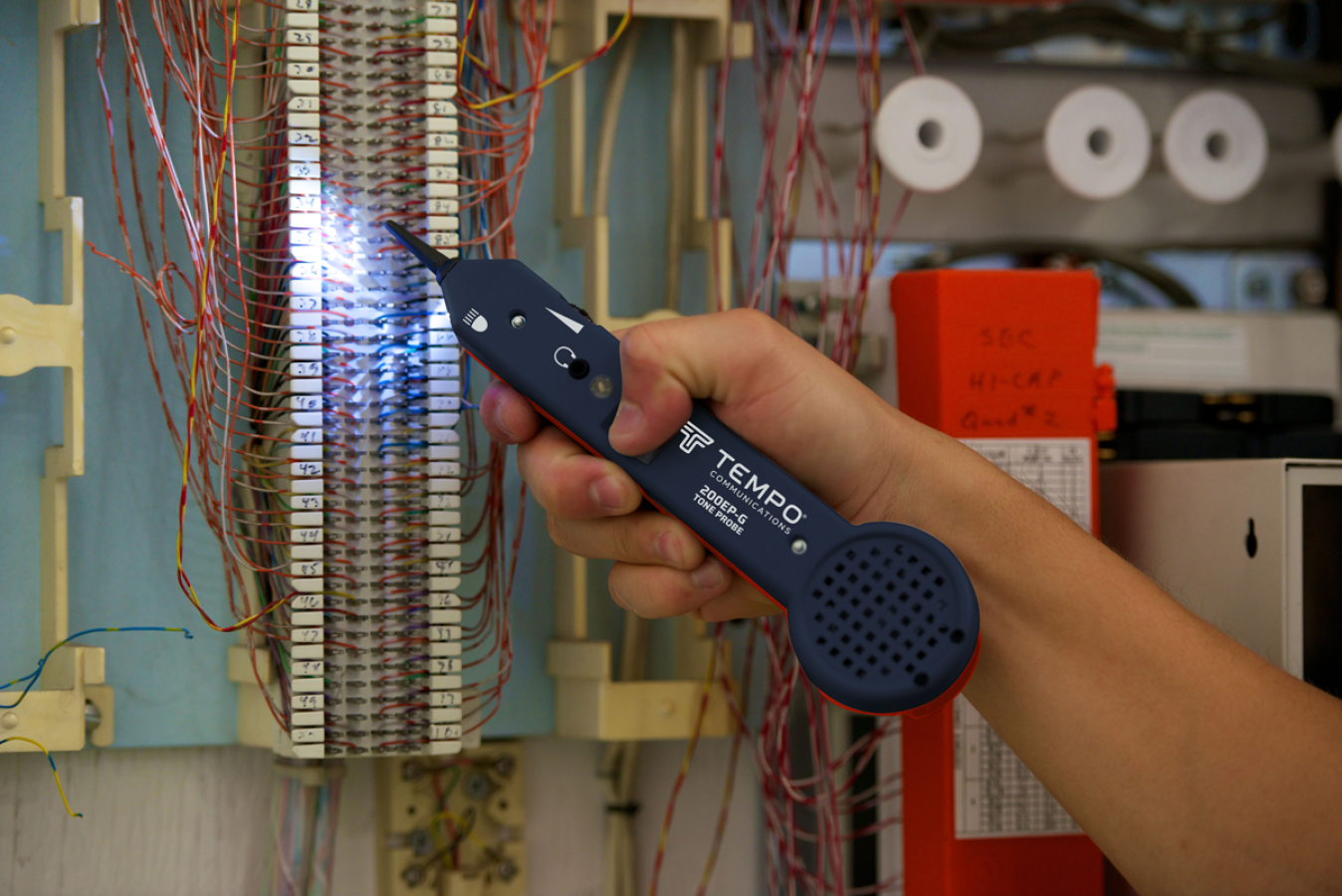

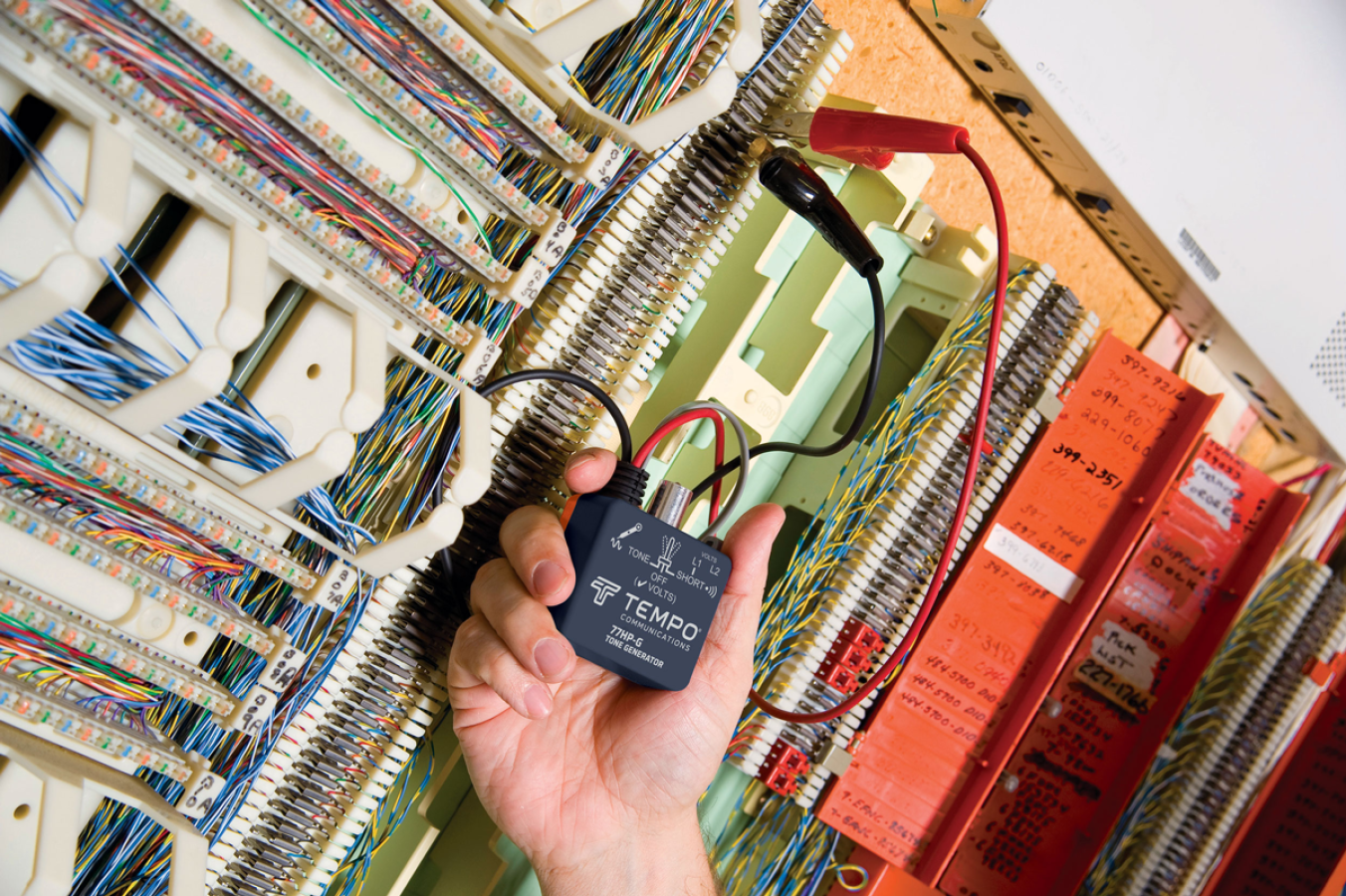

Принцип работы тестового набора для отбора кабеля:

Для "прозвонки" пары на удаленном конце кабеля, необходимо:

  1. Черный провод генератора подключить к экрану (оболочке) кабеля;
  2. Красный провод генератора подключить к паре, которую необходимо идентифицировать на удаленном конце кабеля;
  3. Включить генератор в положение "Tone"
  4. Развести пары на удаленном конце кабеля на максимально возможное расстояние друг от друга. Увеличение расстояния между парами приведет к уменьшению взаимных наводок и уменьшению вероятности ошибочного определения пары.
  5. Включить индуктивный щуп и поочередно поднести его наконечник к каждой из пар кабеля на удаленной его стороне. Наиболее мощный сигнал будет наблюдаться при приближении щупа к паре, в которую был подан сигнал генератора. Если сигнал хорошо слышен на всех парах - следует уменьшить громкость щупа и повторить измерение.

Видео: Поиск скрытой проводки при помощи индуктивного щупа Tempo

Видео: Отбор кабельных пар на удаленном конце кабеля

Аксессуары для тестового набора Tempo 701K-G

Фото Артикул Наименование
3-00-0472 Tempo RPT-1 - комплект сменных пластиковых наконечников (плоский и круглый) для индуктивных щупов 200B, 200EP, 200FP и 200XP
3-00-0471 Tempo RMT-1 - сменный металлический наконечник (круглый) для индуктивных щупов 200B, 200EP
3-00-0498 Зажимы «крокодил», пара
2-10-0494 Tempo 700C - сумка-чехол для индуктивных щупов 200B, 200EP, 200FP, 200XP, 402R, тональных генераторов 77HP-G, 77HP-G/6A, 77M-G, 402T, 77GX, 77GX2, AT8, AT8L, наборов включающие данные компоненты
GT-PA1902 Tempo PA1902 - модульный адаптер RJ45 (8 контактов)
GT-PA1903 Tempo PA1903 - модульный адаптер RJ11 (6 контактов)
