Greenlee 620K - тестовый набор

Артикул: PE-620K

Цена: 34 234.19 ₽

Средний срок поставки: 12-14 недель

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
34 234.19 ₽
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

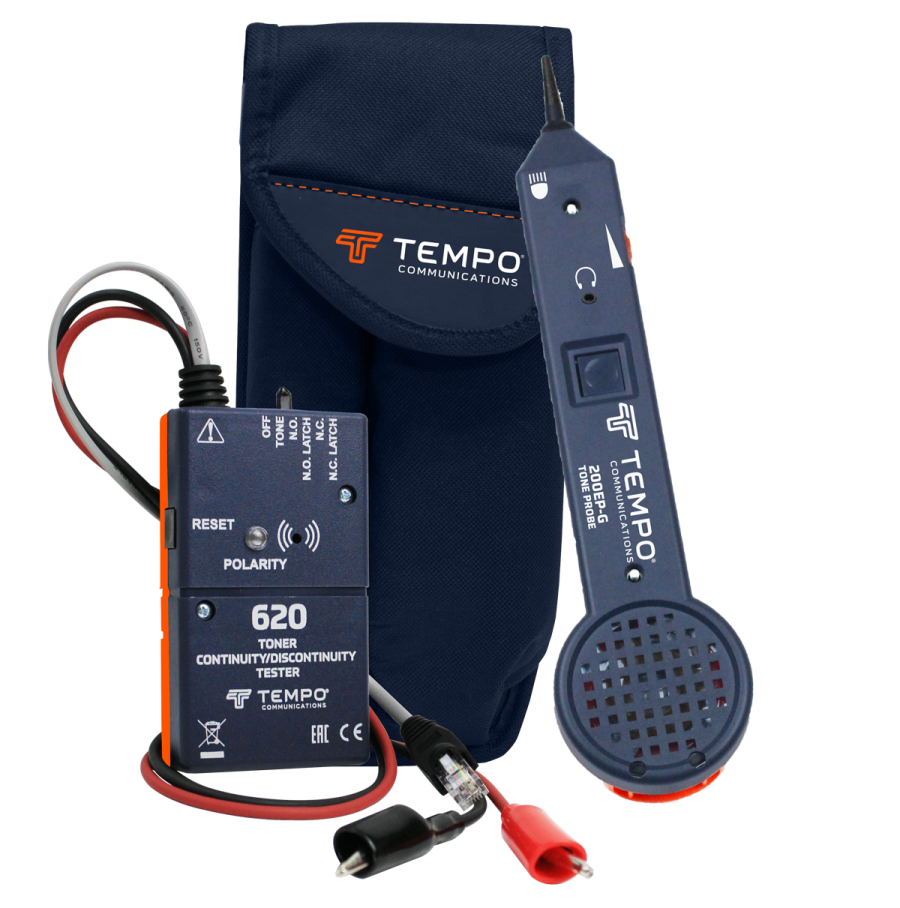

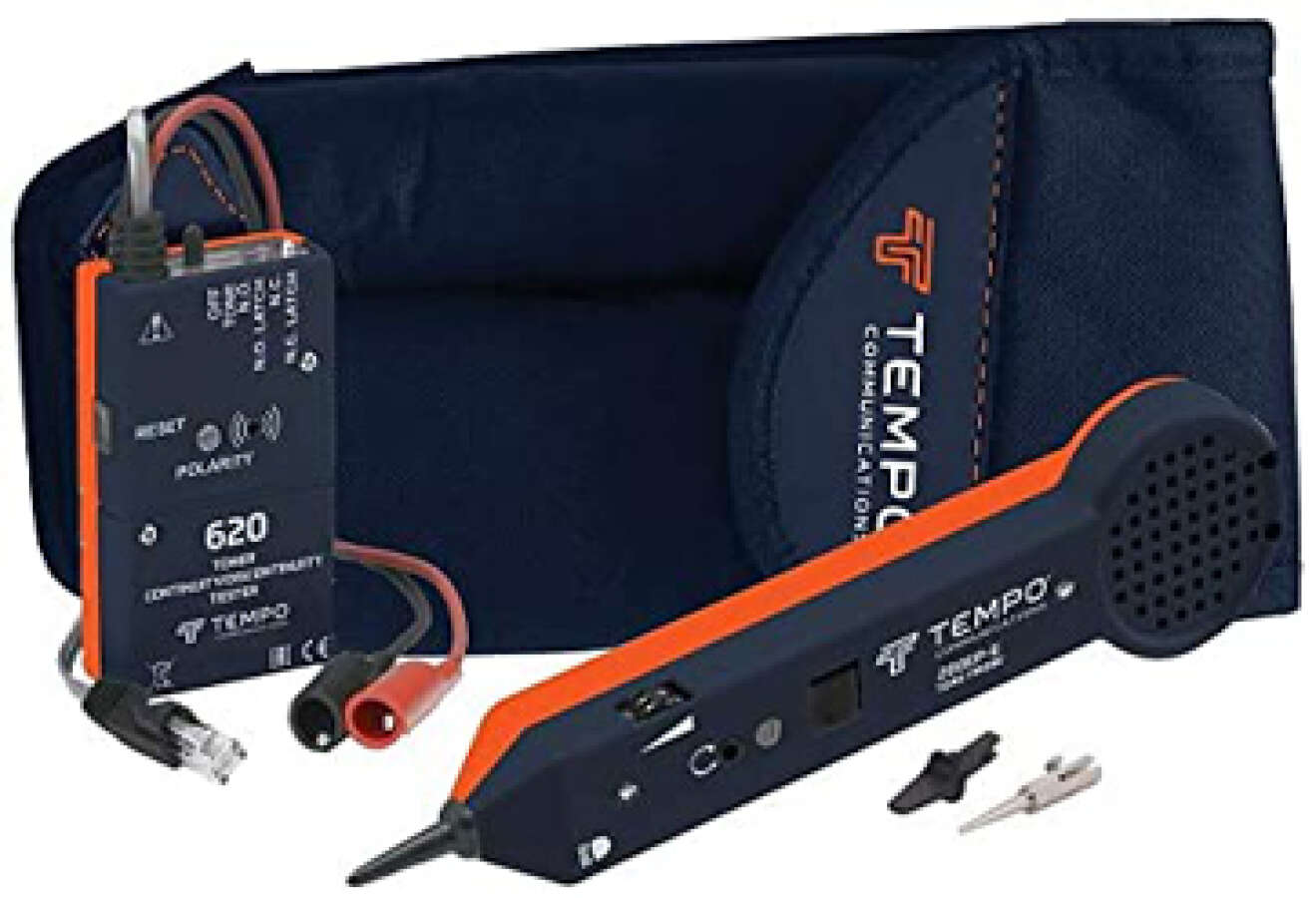

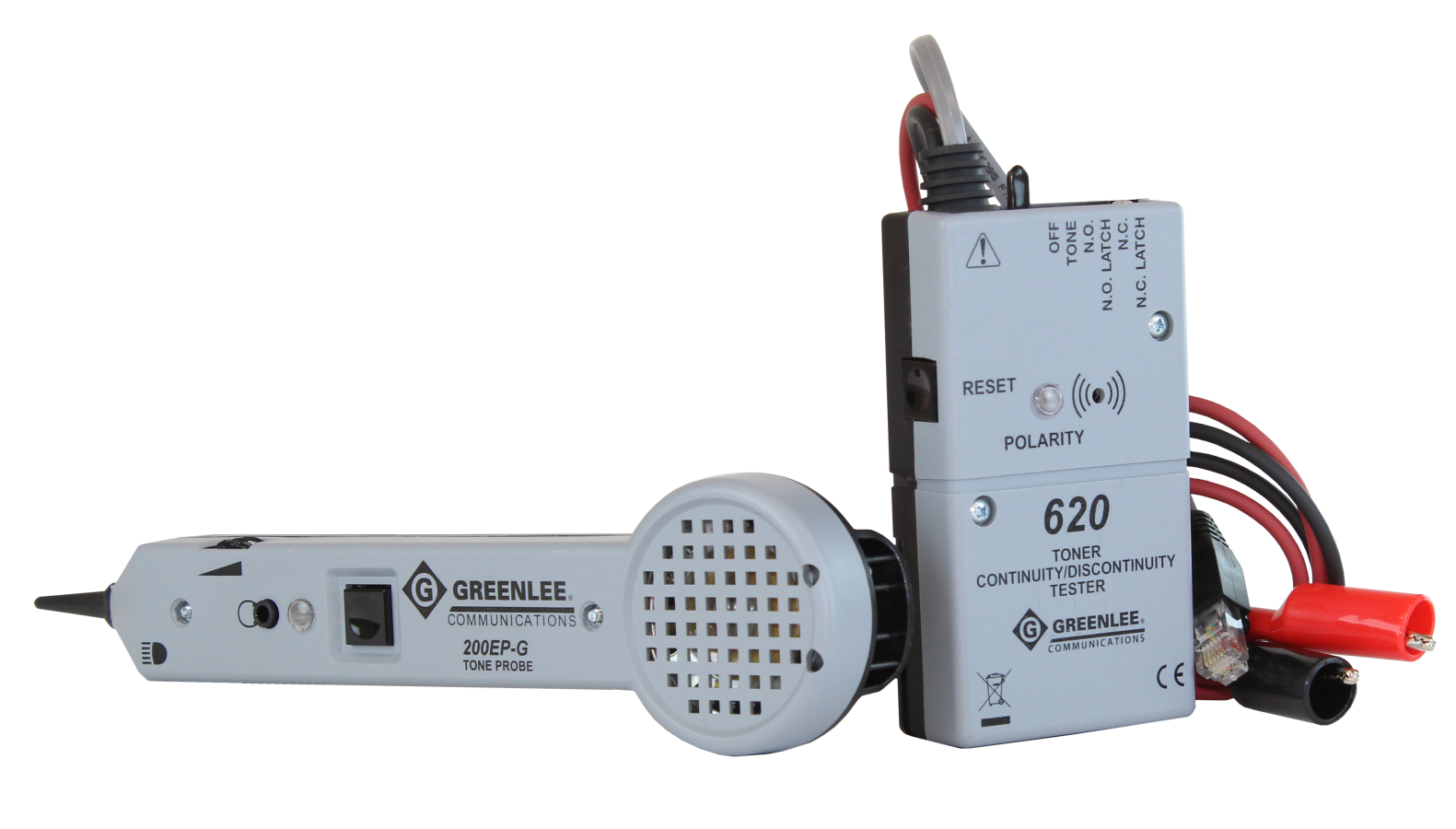

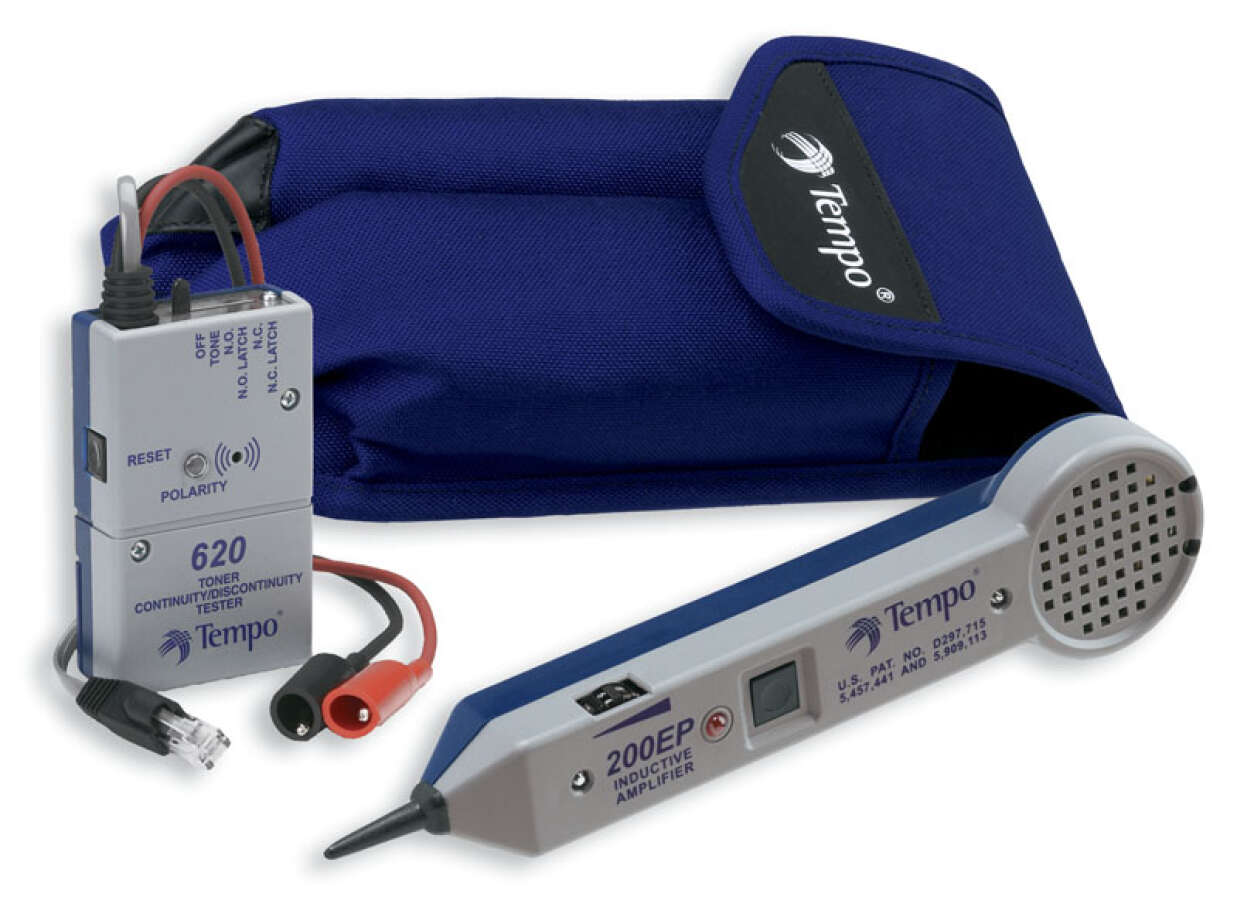

Tempo 620K-G - комплект тестовых приборов для диагностики и обслуживания систем охранной и пожарной сигнализации. Он позволяет проверить работоспособность нормально замкнутых и нормально разомкнутых датчиков, выполнить прозвонку проводки, найти нужный кабель в пучке, определить полярность линии и др. В случае определения замыкания/размыкания цепи, тестер подает звуковой сигнал, что позволяет производить тестирование сигнализации водиночку. Благодаря триггерной фиксации тестер позволяет фиксировать даже кратковременные срабатывания датчиков. Звуковая сигнализация срабатывания остается включенной до тех пор, пока не будет нажата кнопка сброса. Кроме того, данная функция может использоваться и для локализации плавающих неисправностей в цепях шлейфов. Выбор типа тестируемого датчика и включение триггерной фиксации осуществляется с помощью переключателя. При работе 620K в качестве тонального генератора устройство обеспечивает воспроизведение двухчастотного тона, подаваемого в цепь посредством двух выводов с зажимами "крокодил" или модульного соединителя (RJ11). Это позволяет использовать тестер для идентификации пары и трассировки кабеля. В качестве приемника необходимо использовать входящий в комплект индуктивный щуп (200EP-G).

Для удобства эксплуатации тестер имеет магнитную площадку на задней части корпуса, что позволяет легко закрепить его на приборных стойках, блоках сигнализации и других металлических поверхностях.

Индуктивный щуп 200EP-G имеет разъем для подключения телефонной гарнитуры и тестовой телефонной трубки, светодиод для подсветки рабочего пространства и регулятор громкости.

Особенности набора Tempo 620K-G

  • триггерная схема фиксации (тестирование нормально замкнутых и нормально разомкнутых датчиков);
  • идентификация нужной пары или порта на кроссе;
  • отбор кабелей из пучка;
  • определение полярности телефонной линии;
  • определение наличия короткого замыкания (звуковой сигнал);
  • организация канала служебной связи (подача питающего напряжения 4,5 В для микрофона тестовой телефонной трубки);
  • сопряжение с гарнитурой;
  • мощность сигнала генератора 3 дБм;
  • защита по напряжению выводов генератора: 120 В переменного тока;
  • магнитная пластина на задней части генератора для крепления к металлической панели или шкафу.

Технические характеристики Tempo 620K-G

Параметр Значение
Генератор
Напряжение батареи разговора (при 600 Ом) 4,5 В DC
Выходная мощность (при 600 Ом) +3 дБм
Частота сигнала 900/980 Гц
Индикация замыкания нормально разомкнутой цепи
  • замкнуто: менее 50 кОм
  • разомкнуто: более 80 кОм
Индикация замыкания нормально замкнутой цепи
  • замкнуто: менее 80 кОм
  • разомкнуто: более 120 кОм
Быстродействие 100 мс
Защита по напряжению 120 В AC
Питание 9 В (крона)
Время работы от батареи
  • режим подачи тонального сигнала: 100 часов
  • режим определения замкнутой/разомкнутой цепи: 15 часов
Температура эксплуатации 0 °C ... 50 °C
Температура хранения -50 °C ... 75 °C
Габариты 113 х 60 х 25 мм
Вес 150 гр.
Индуктивный щуп 200EP-G
Диапазон принимаемых частот 500 Гц – 5 кГц
Коэффициент усиления (номинальный) 30 дБ
Возможность регулировки усиления (громкости) да
Сопротивление наконечника
  • металлического – 0 Ом
  • пластикового – 300 Ом
Входной импеданс (номинальный) 100 МОм
Питание 9 В (крона)
Время работы от батареи 50 часов

Подсветка рабочего пространства

светодиод
Индикация уровня принимаемого сигнала динамик, светодиод

Разьем для гарнитуры

3,5 мм 8 Ом
Температура эксплуатации и хранения 0 °C ... 50 °C
Габариты 231 х 55 х 28 мм
Вес 145 г

Аксессуары для тестового набора Tempo 620K-G

Фото Артикул Наименование
3-00-0472 Tempo RPT-1 - комплект сменных пластиковых наконечников (плоский и круглый) для индуктивных щупов 200B, 200EP, 200FP и 200XP
3-00-0471 Tempo RMT-1 - сменный металлический наконечник (круглый) для индуктивных щупов 200B, 200EP

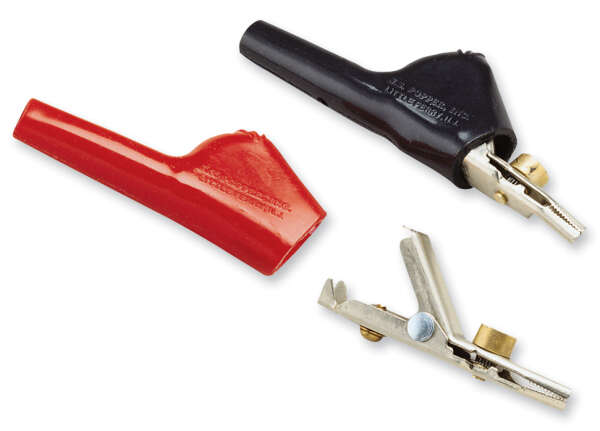

3-00-0498 Зажимы «крокодил», пара
2-10-0494 Tempo 700C - сумка-чехол для индуктивных щупов 200B, 200EP, 200FP, 200XP, 402R, тональных генераторов 77HP-G, 77HP-G/6A, 77M-G, 402T, 77GX, 77GX2, AT8, AT8L, наборов включающие данные компоненты
GT-PA1902 Tempo PA1902 - модульный адаптер RJ45 (8 контактов)
GT-PA1903 Tempo PA1903 - модульный адаптер RJ11 (6 контактов)
