VIAVI OLP-87 SmartClass Fiber - измеритель оптической мощности PON 1310/1490нм, PC

Артикул: JD-2305/01

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 36 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Описание

Скачать описание OLP-87

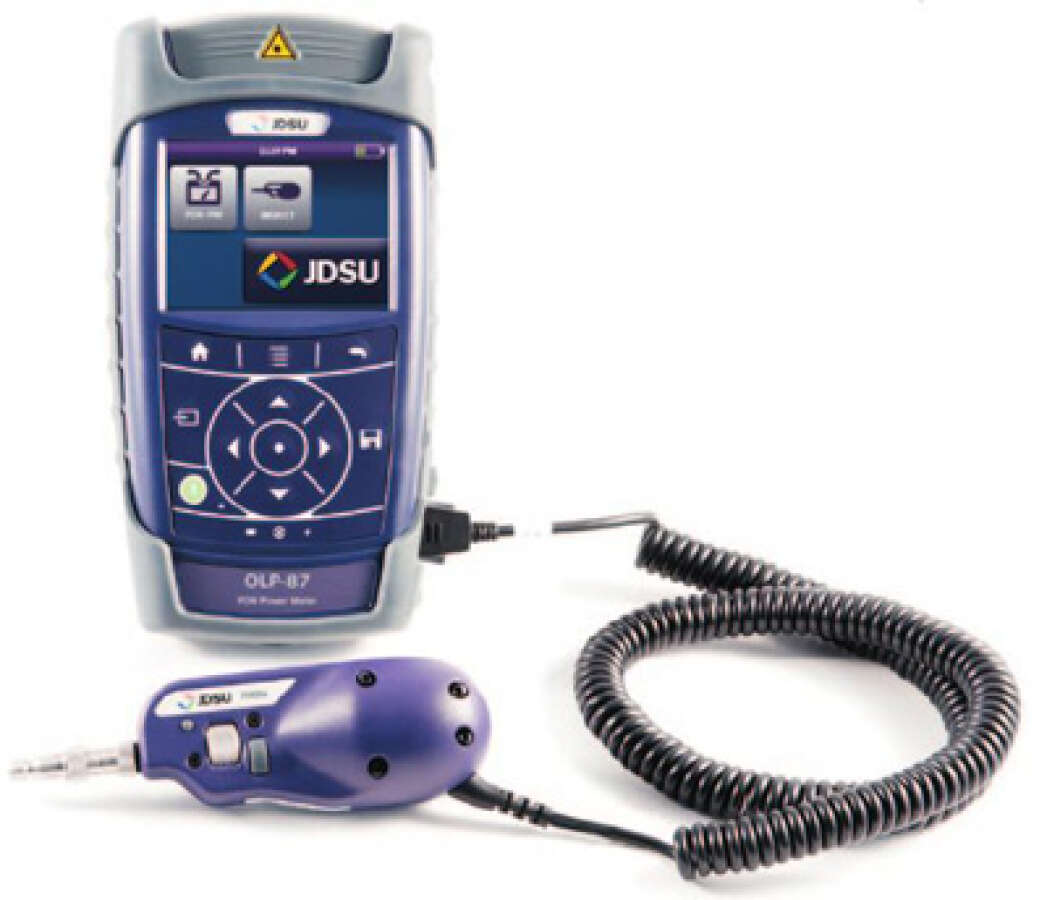

VIAVI OLP-87 SmartClass Fiber — это селективный измеритель мощности для FTTx/PON сетей, используемый для оценки состояния, ввода в эксплуатацию и поиска неисправностей в B-PON, E-PON и G-PON сетях. По мимо этого, OLP-87 может выполнять роль видеомикроскопа для инспектирования оптических коннекторов. С этой целью к прибору подкючается видеозонд P5000i(опция).

FTTx/PON

Cквозной режим работы, одновременное измерение мощности сигналов данных для нисходящего потока на 1490нм и в пакетном режиме для восходящего потока на 1310нм. Для передачи голоса и данных к абоненту используется длина воны 1490нм, 1310нм предназначена для транспортироваки оптического сигнала от абонента, восходящий канал.
Сравнение измеренных значений мощности с предустановленными пользователем.
Поддержка B-PON, E-PON и G-PON технологий.
OLP-87 в конфигурации 1310/1490нм дополнительно является широкополосным измерителем мощности.

Генерация отчетов

Подтвердить документами качество выполненной работы возможно с помощью ПО Smart-Reporter для формирования отчетов. В отчете указывается соответствие измеренных значений промышленным стандартам или требованиям пользователя. Также Smart-Reporter для OLP-87 позволяет управлять данными, сохраненными в памяти прибора. Загрузка результатов измерений в ПК происходит через USB-интерфейс.

Память

OLP-87 SmartClass Fiber имеет встроенную память на 10 000 измерений. Также к прибору можно подключить внешнюю память в виде USB флеш-карты.

Интерфейс управления в стиле смартфона

OLP-87 снабжен цветным сенсорным дисплеем высокой контрстности. Активация тестов осуществляется с помощью иконок в главном меню прибора.

Технические характеристики VIAVI OLP-87 JD-2305/01

Общее
Поддерживаемые сети	G-PON, B-PON, E-PON
Режим работы (подключения)	Сквозной (Through mode)
Вносимое затухание пропускаемого сигнала
Возвратные потери	> 60 дБ
Нестабильность излучения	±0,5 дБ
Пороговые тесты	> 1000 конфигурируемых тестов с установкой пороговых значений, с индивидуальными названиями и анализом Прошел/Не прошел.
Тип полировки коннектеров	Прямая PC
Измерение восходящего потока от ONT к OLT
Длины волн	1310нм, пакетный режим
Диапазон измерения мощности	От -40 до +13 дБм
Максимально допустимый входной уровень	+17 дБм
Спектральная полоса пропускания	От 1260 до 1360 нм
Развязак сигналов 1490 и 1550 нм	> 45 дБ
Измерение нисходящего потока от OLT к ONT
Длины волн	1490нм
Диапазон измерения мощности	От -50 до +13 дБм
Максимально допустимый входной уровень	+15 дБм
Спектральная полоса пропускания	От 1480 до 1500 нм
Развязка сигналов 1310 и 1550 нм	> 45 дБ
Широкополосный измеритель мощности
Диапазон длин вол	1260 — 1625 нм, шаг 1нм
Диапазон измерения мощности	От -50 до +13 дБм
Максимально допустимый входной уровень	+15 дБм
Определение модулированного сигнала	270 Гц, 1 кГц, 2 кГц

Интерфейсы подключения: 2 USB порта, 1 micro-USB порт, Ethernet порт

Питание:

от батарей
от сети 220В через AC адаптер (12В)
от аккумулятора Li ion

Вес: 750г

Габариты (ВхШхГ): 208х118х64 мм

Рабочая температура: от -10 до +55°С

Комплект поставки VIAVI OLP-87 JD-2305/01

SmartClass Fiber OLP-87 1310/1490нм, PC
Мягкая сумка SCASE2
USB флеш-карта с инстркуцией и ПО Smart-Reporter
Сменные адаптеры SC/FC/ST/LC на выбор, 2шт
Батареи, 8шт

Аксессуары VIAVI OLP-87 JD-2305/01

JD-2305/90.01	Адаптер питания PS4 для SmartClass Fiber (12В/2А)
JD-2305/90.02	Аккумулятор для SmartClass Fiber (Li ion)
JD-2128/01	Чехол «Свободные руки» для SmartClass Fiber
JD-2128/03	Мягкий кейс SCASE2 для SmartClass Fiber
