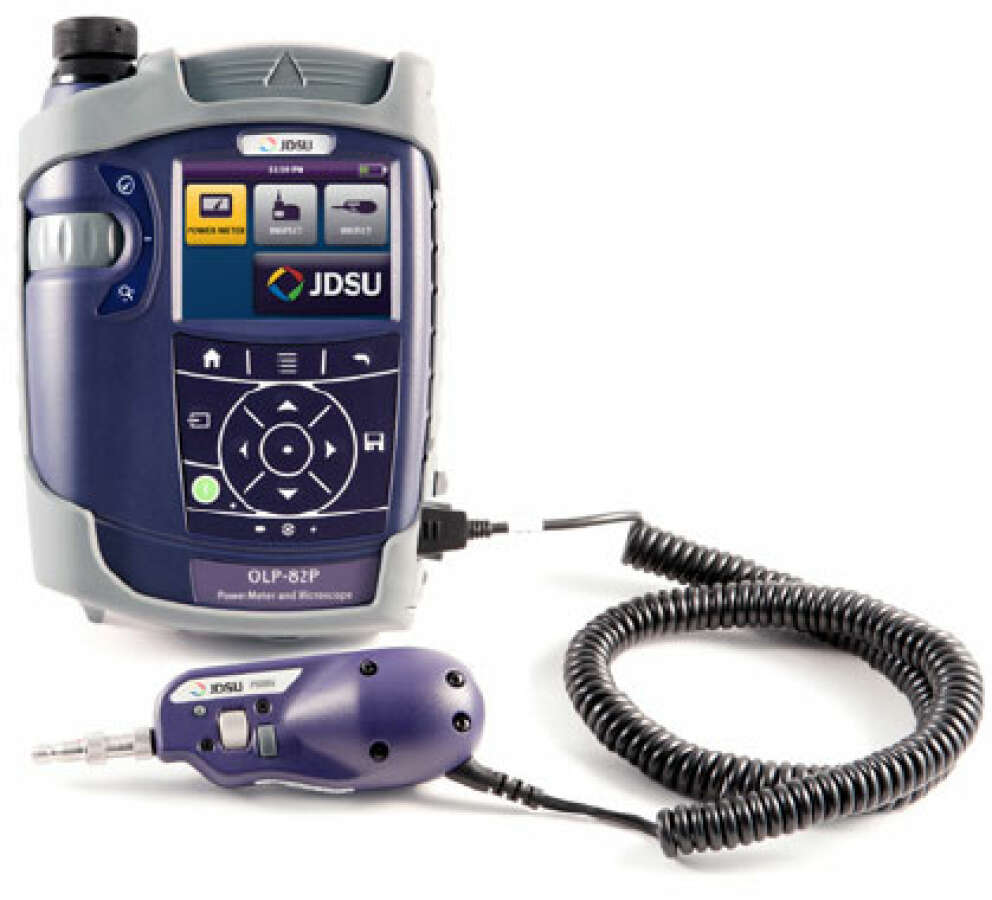

VIAVI OLP-82P SmartClass Fiber Basic Kit - измеритель оптической мощности

Артикул: FIT-82P01

Цена:

Средний срок поставки: 14-18 недель

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Скачать описание OLP-82

VIAVI OLP-82P SmartClass Fiber измеритель оптической мощности - это уникальное решение, совмещающее в себе оптический измеритель мощности и микроскоп PCM для быстрой проверки оптических соединений. OLP-82P — это отличное решение для операторов связи и интернет-провайдеров, имеющих большую коннектеризированную оптическую сеть. Чистота оптических коннекторов — залог низких потерь и высокой производительности сети.

Нажатием одной кнопки OLP-82P измеряет мощность оптического сигнала и оценивает состояние загрязненности коннектора. По обоим измерениям прибор выдает заключение «Прошел/Не прошел». Измеренная мощность сравнивается с заранее установленным пороговым значением, а состояние коннектора оценивается либо по критериям международного стандарта IEC 61300-3-35, либо по критериям, прописанным пользователем.

Результаты измерений могут быть сохранены во внутреннюю память прибора для дальнейшего анализа на ПК.

SmartClass Fiber OLP-82P опционально комплектуется чехлом «Свободные руки», который помогает инженеру сконцентрироваться на выполняемой работе, а сенсорный экран, русскоязычное меню, ударопрочный корпус и дружеский интерфейс позволяет выполнить работу быстро и качествено.

Конструктивное исполнение VIAVI OLP-82P SmartClass Fiber

OLP-82P в отличие от обычного OLP-82 имеет встроенныей в корпус микроскоп PCM (Patch Cord Microscope) для проверки коннектеров пачкордов. Т. к. наборы Basic Kit и Pro Kit комплектуются еще и USB микроскопом P5000i, то OLP-82P в виде этих наборов выполняет функции оптического измерителя мощности и видео-микроскопа с использованием P5000i и PCM.

Наличие PCM позволяет сократить время исследования состояния коннекторов в 2 раза! Благодаря тому, что коннекторы пачкордов могут исследовася на PCM, видеозонд P5000i используется только для проверки коннектеров пачпанели, а следовательно нет необходимости постоянно менять насадки для пачпанели или пачкорда на видеозонде, это сокращает время. P5000i подключается к OLP-82/82P через USB-порт.



OLP-82 без PCM

OLP-82P c PCM

1 — Оптический интерфейс
2 — Сенсорный экран 3.5''
3 — Операционная панель
4 — LED индикаторы
5 — Микроскоп для пачкордов PCM с адаптером FMAE
6 — Защитная крышка
7 — Индикатор заряда батареи
8 — Графический интерфейс меню
9 — 2 х USB2, 1 х microUSB, интерфейс питания
10 — Панель управления PCM (настройка фокуса, увеличения, PASS/FAIL анализ)

Технические характеристики VIAVI OLP-82P SmartClass Fiber

Оптический измеритель мощности
Динамический диапазон стандартный
-65 ~ +10 дБм
Длины волн
780 ~ 1650 нм
Нестабильность
± 0.2 дБ (± 5%)
Единицы измерений
дБм, дБ, мВт
Разрешение
0.01 дБ
Видео-дисплей (функционал микроскопа)
Экран
3.5 '' , цветной, LCD
Площадь обзора FOV (field-of-view) при слабом увеличении
740 х 550 мкм
Площадь обзора FOV (field-of-view) при сильном увеличении
370 х 275 мкм
Общие параметры
Интерфейсы
USB 2.0 2шт, Micro-USB 1шт
Питание
От сети 220В через AC адаптер
От батарей (8шт АА) или аккумулятора (Li ion)
Через USB-порт
Время работы
От батарей - 5 часов
От аккумулятора — 8 часов
Вес
OLP-82P - 0.6 кг
Габариты
OLP-82P — 21 х 15 х 6 см

Комплект поставки VIAVI OLP-82P SmartClass Fiber Basic Kit

  • SmartClass Fiber OLP-82P
  • Мягкая сумка
  • Адаптер питания (12В)
  • ПО FiberCheck PRO
  • USB-кабель USB-A на Micro-USB
  • Инстркуция по эксплуатации
  • Батареи, 8шт
  • P5000i USB микроскоп
  • Наконечники для микроскопа (для пачпанели: SC и LC, для пачкорда: универсальные 2.5мм и 1.25мм)
  • Универсальный адаптер 1.25мм для порта измерителя мощности OLP-82/82P

Аксессуары VIAVI OLP-82P SmartClass Fiber Basic Kit

FBPP-PS4
Адаптер питания для SmartClass Fiber (12В)
FITP-RBP2
Аккумулятор для SmartClass Fiber (Li ion)
FITP-UC4P
Чехол «Свободные руки» для SmartClass Fiber c PCM
VPP-UPP12
Универсальный адаптер 1.25мм для OLP-82/82P
VPP-UPP25
Универсальный адаптер 2.5мм для OLP-82/82P
FBPP-SCASE2
Мягкий кейс SCASE2 для SmartClass Fiber

Внимание! OLP-82/82P имеет разные варианты исполнения и комплекты поставок. Со всеми вариантами можно ознакомиться на странице VIAVI OLP-82/82P SmartClass Fiber - измеритель оптической мощности
