VIAVI OLP-82P SmartClass Fiber Pro Kit - измеритель оптической мощности

Артикул: FIT-82P01-PRO

Цена:

Средний срок поставки: 14-18 недель

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Скачать описание OLP-82

VIAVI OLP-82P SmartClass Fiber Pro Kit измеритель оптической мощности - это уникальное решение, совмещающее в себе оптический измеритель мощности с повышенным динамическим диапазоном и микроскоп для быстрой проверки оптических соединений. OLP-82P — это отличное решение для операторов связи и интернет-провайдеров, имеющих большую коннектеризированную оптическую сеть. Чистота оптических коннекторов — залог низких потерь и высокой производительности сети.

Нажатием одной кнопки OLP-82P измеряет мощность оптического сигнала и оценивает состояние загрязненности коннектора. По обоим измерениям прибор выдает заключение «Прошел/Не прошел». Измеренная мощность сравнивается с заранее установленным пороговым значением, а состояние коннектора оценивается либо по критериям международного стандарта IEC 61300-3-35, либо по критериям, прописанным пользователем.

Результаты измерений могут быть сохранены во внутреннюю память прибора для дальнейшего анализа на ПК.

Наборы Pro Kit комплектуется чехлом «Свободные руки», который помогает инженеру сконцентрироваться на выполняемой работе, а сенсорный экран, русскоязычное меню, ударопрочный корпус и дружеский интерфейс позволяет выполнить работу быстро и качествено.

Конструктивное исполнение VIAVI OLP-82P SmartClass Fiber Pro Kit

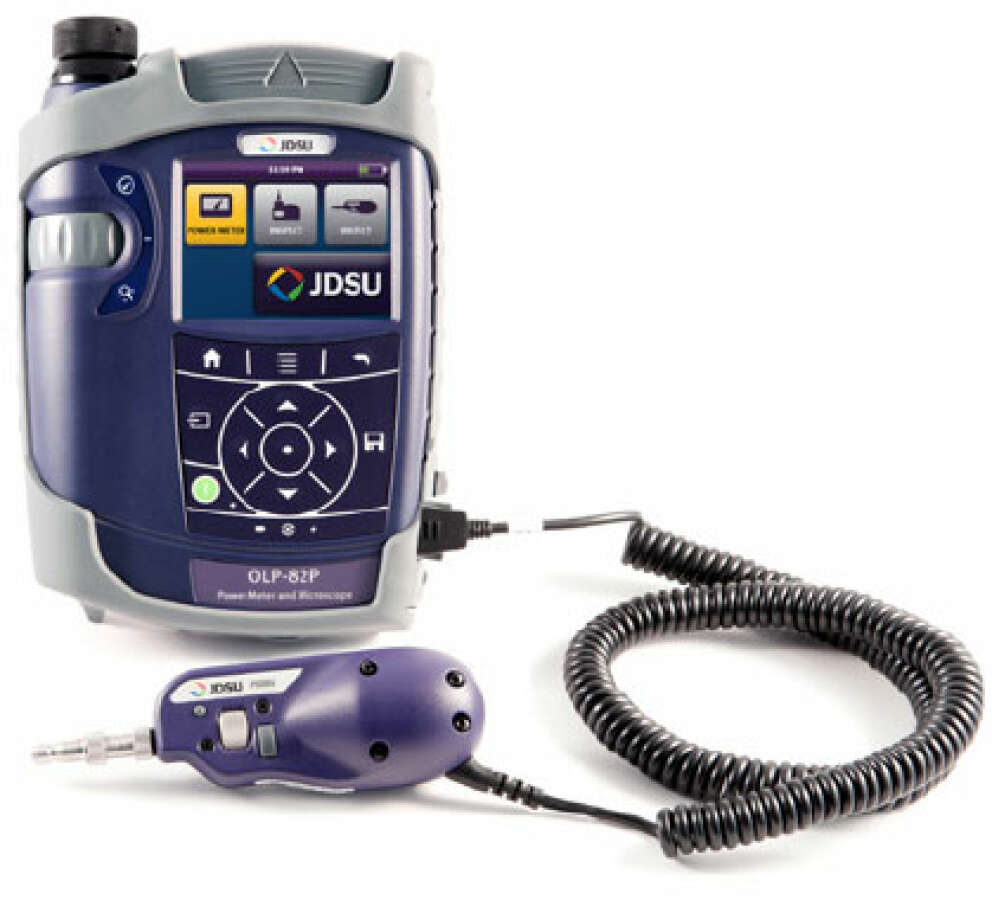

OLP-82P в отличие от обычного OLP-82 имеет встроенныей в корпус микроскоп PCM (Patch Cord Microscope) для проверки коннектеров пачкордов. Т. к. наборы Basic Kit и Pro Kit комплектуются еще и USB микроскопом P5000i, то OLP-82P в виде этих наборов выполняет функции оптического измерителя мощности и видео-микроскопа с использованием P5000i и PCM.

Наличие PCM позволяет сократить время исследования состояния коннекторов в 2 раза! Благодаря тому, что коннекторы пачкордов могут исследовася на PCM, видеозонд P5000i используется только для проверки коннектеров пачпанели, а следовательно нет необходимости постоянно менять насадки для пачпанели или пачкорда на видеозонде, это сокращает время. P5000i подключается к OLP-82/82P через USB-порт.

OLP-82 без PCM

OLP-82P c PCM

1 — Оптический интерфейс
2 — Сенсорный экран 3.5''
3 — Операционная панель
4 — LED индикаторы
5 — Микроскоп для пачкордов PCM с адаптером FMAE
6 — Защитная крышка
7 — Индикатор заряда батареи
8 — Графический интерфейс меню
9 — 2 х USB2, 1 х microUSB, интерфейс питания
10 — Панель управления PCM (настройка фокуса, увеличения, PASS/FAIL анализ)

Технические характеристики VIAVI OLP-82P SmartClass Fiber Pro Kit

Оптический измеритель мощности
Динамический диапазон стандартный
-65 ~ +10 дБм
Длины волн
780 ~ 1650 нм
Нестабильность
± 0.2 дБ (± 5%)
Единицы измерений
дБм, дБ, мВт
Разрешение
0.01 дБ
Видео-дисплей (функционал микроскопа)
Экран
3.5 '' , цветной, LCD
Площадь обзора FOV (field-of-view) при слабом увеличении
740 х 550 мкм
Площадь обзора FOV (field-of-view) при сильном увеличении
370 х 275 мкм
Общие параметры
Интерфейсы
USB 2.0 2шт, Micro-USB 1шт
Питание
От сети 220В через AC адаптер
От батарей (8шт АА) или аккумулятора (Li ion)
Через USB-порт
Время работы
От батарей - 5 часов
От аккумулятора — 8 часов
Вес
0.6 кг
Габариты
21 х 15 х 6 см

Комплект поставки VIAVI OLP-82P SmartClass Fiber Pro Kit

  • SmartClass Fiber OLP-82P
  • P5000i USB микроскоп
  • Наконечники для микроскопа (для пачпанели: SC и LC, для пачкорда: универсальные 2.5мм и 1.25мм)
  • Универсальный адаптер 1.25мм для порта измерителя мощности OLP-82/82P
  • Определитель обрывов FFL-050 с универсальными алаптерами 2.5мм и 1.25мм
  • Чистящие средства для коннектеров пачпанели и пачкордов 2.5мм и 1.25мм
  • Мягкая сумка
  • Чехол «Свободные руки» для SmartClass Fiber
  • Адаптер питания (12В)
  • Аккумулятор (Li ion)
  • ПО FiberCheck PRO
  • USB-кабель USB-A на Micro-USB
  • Инстркуция по эксплуатации

Аксессуары VIAVI OLP-82P SmartClass Fiber Pro Kit

FBPP-PS4
Адаптер питания для SmartClass Fiber (12В)
FITP-RBP2
Аккумулятор для SmartClass Fiber (Li ion)
FITP-UC4P
Чехол «Свободные руки» для SmartClass Fiber c PCM
VPP-UPP12
Универсальный адаптер 1.25мм для OLP-82/82P
VPP-UPP25
Универсальный адаптер 2.5мм для OLP-82/82P
FBPP-SCASE2
Мягкий кейс SCASE2 для SmartClass Fiber

Внимание! OLP-82/82P имеет разные варианты исполнения и комплекты поставок. Со всеми вариантами можно ознакомиться на странице VIAVI OLP-82/82P SmartClass Fiber - измеритель оптической мощности
