VIAVI OLP-87 FIT-8736 SmartClass Fiber - измеритель оптической мощности PON 1310/1490/1550нм, SC-APC, Basic Kit

Артикул: FIT-8736

Цена:

Средний срок поставки: 14-18 недель

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Скачать описание OLP-87

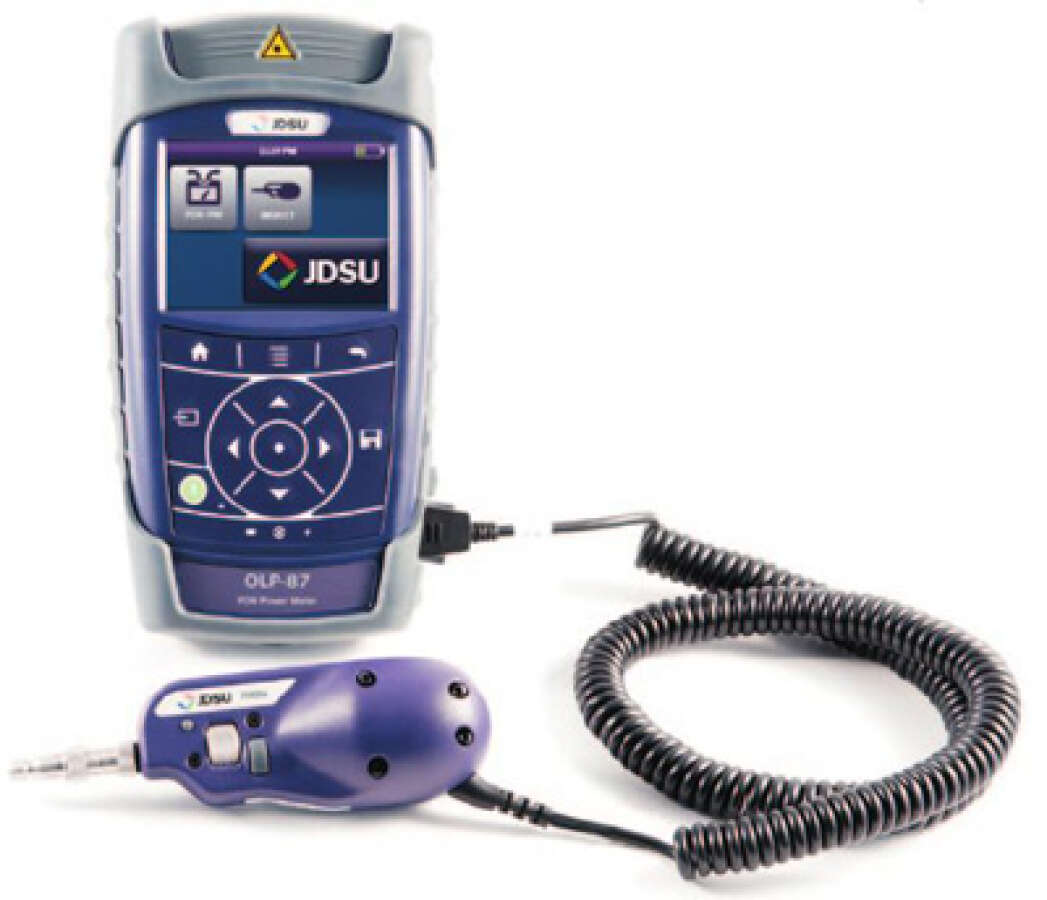

VIAVI OLP-87 FIT-8736 SmartClass Fiber — это селективный измеритель мощности для FTTx/PON сетей, используемый для оценки состояния, ввода в эксплуатацию и поиска неисправностей в B-PON, E-PON и G-PON сетях. По мимо этого, OLP-87 может выполнять роль видеомикроскопа для инспектирования оптических коннекторов. С этой целью к прибору подкючается видеозонд P5000i, включенный в комплект поставки Basic Kit.
FTTx/PON
  • Сквозной режим работы, одновременное измерение мощности сигналов данных, звуковых и видео сигналов в волокне для нисходящего потока на 1490 и 1550 нм и в пакетном режиме для восходящего потока на1310 нм. Для передачи голоса и данных к абоненту используется длина воны 1490нм, для видео потока к абоненту — 1550нм. 1310нм предназначена для транспортироваки оптического сигнала от абонента, восходящий канал.
  • Сравнение измеренных значений мощности с предустановленными пользователем.
  • Поддержка B-PON, E-PON и G-PON технологий.



Видео-микроскоп P5000i

  • Увеличение 200/400Х
  • Оценка результатов измерений согласно стандарту IEC 613000-3-35 или по критериям пользователя
  • Оценка 4х зон поверхности коннектора
  • ПО FiberCheck Pro для анализа измерений
  • Проверка коннектеров пачкордов и пачпанелей
  • Поддержка всех существующих типов коннекторов FC, SC, ST, LC и др.
  • Поодержка различных видов наконечников, в т.ч. удлиненных и угловых

Генерация отчетов

Подтвердить документами качество выполненной работы возможно с помощью ПО Smart-Reporter для формирования отчетов. В отчете указывается соответствие измеренных значений промышленным стандартам или требованиям пользователя. Также Smart-Reporter для OLP-87 позволяет управлять данными, сохраненными в памяти прибора. Загрузка результатов измерений в ПК происходит через USB-интерфейс.

Память

OLP-87 SmartClass Fiber имеет встроенную память на 10 000 измерений. Также к прибору можно подключить внешнюю память в виде USB флеш-карты.

Интерфейс управления в стиле смартфона

OLP-87 снабжен цветным сенсорным дисплеем высокой контрстности. Активация тестов осуществляется с помощью иконок в главном меню прибора.

Технические характеристики VIAVI OLP-87 FIT-8736

Общее
Поддерживаемые сети
G-PON, B-PON, E-PON
Режим работы (подключения)
Сквозной (Through mode)
Вносимое затухание пропускаемого сигнала
Возвратные потери
> 60 дБ
Пороговые тесты
> 1000 конфигурируемых тестов с установкой пороговых значений, с индивидуальными названиями и анализом Прошел/Не прошел.
Нестабильность излучения
±0,5 дБ
Коннектор
Фиксированный SC-APC
Измерение восходящего потока от ONT к OLT
Длины волн
1310нм, пакетный режим
Диапазон измерения мощности
От -40 до +13 дБм
Максимально допустимый входной уровень
+17 дБм
Спектральная полоса пропускания
От 1260 до 1360 нм
Развязак сигналов 1490 и 1550 нм
> 45 дБ
Измерение нисходящего потока от OLT к ONT
Сигналы данных на 1490нм
Диапазон измерения мощности
От -50 до +13 дБм
Максимально допустимый входной уровень
+15 дБм
Спектральная полоса пропускания
От 1480 до 1500 нм
Развязка сигналов 1310 и 1550 нм
> 45 дБ
Видео-сигналы на 1550нм
Диапазон измерения мощности
От -50 до +23 дБм
Максимально допустимый входной уровень
+21 дБм
Спектральная полоса пропускания
От 1535 до 1565 нм
Развязка сигналов 1310 и 1490 нм
> 45 дБ
Интерфейсы подключения: 2 USB порта, 1 micro-USB порт, Ethernet порт
Питание:
  • от батарей
  • от сети 220В через AC адаптер (12В)
  • от аккумулятора Li ion
Вес: 750г
Габариты (ВхШхГ): 208х118х64 мм
Рабочая температура: от -10 до +55°С

Комплект поставки VIAVI OLP-87 FIT-8736

  • SmartClass Fiber OLP-87 1310/1490/1550нм, SC-APC
  • Мягкая сумка SCASE2
  • USB флеш-карта с инстркуцией и ПО Smart-Reporter
  • Фиксированный коннектор SC-APC
  • Батареи, 8шт
  • P5000i USB микроскоп
  • Наконечники для микроскопа (для пачпанели: SC/APC и LC, для пачкорда: универсальные 2.5мм/PC, 2,5мм/APC и 1.25мм)
  • ПО FiberCheckPRO
  • Кабель USB-A на micro-USB

Аксессуары VIAVI OLP-87 FIT-8736

JD-2305/90.01
Адаптер питания PS4 для SmartClass Fiber (12В/2А)
JD-2305/90.02
Аккумулятор для SmartClass Fiber (Li ion)
JD-2128/01
Чехол «Свободные руки» для SmartClass Fiber
JD-2128/03
Мягкий кейс SCASE2 для SmartClass Fiber
