PLANAR ИТ-086.2 - измеритель мощности оптического сигнала

Артикул: PLN-IT-086.2

Цена:

Средний срок поставки: 4-5 недель

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

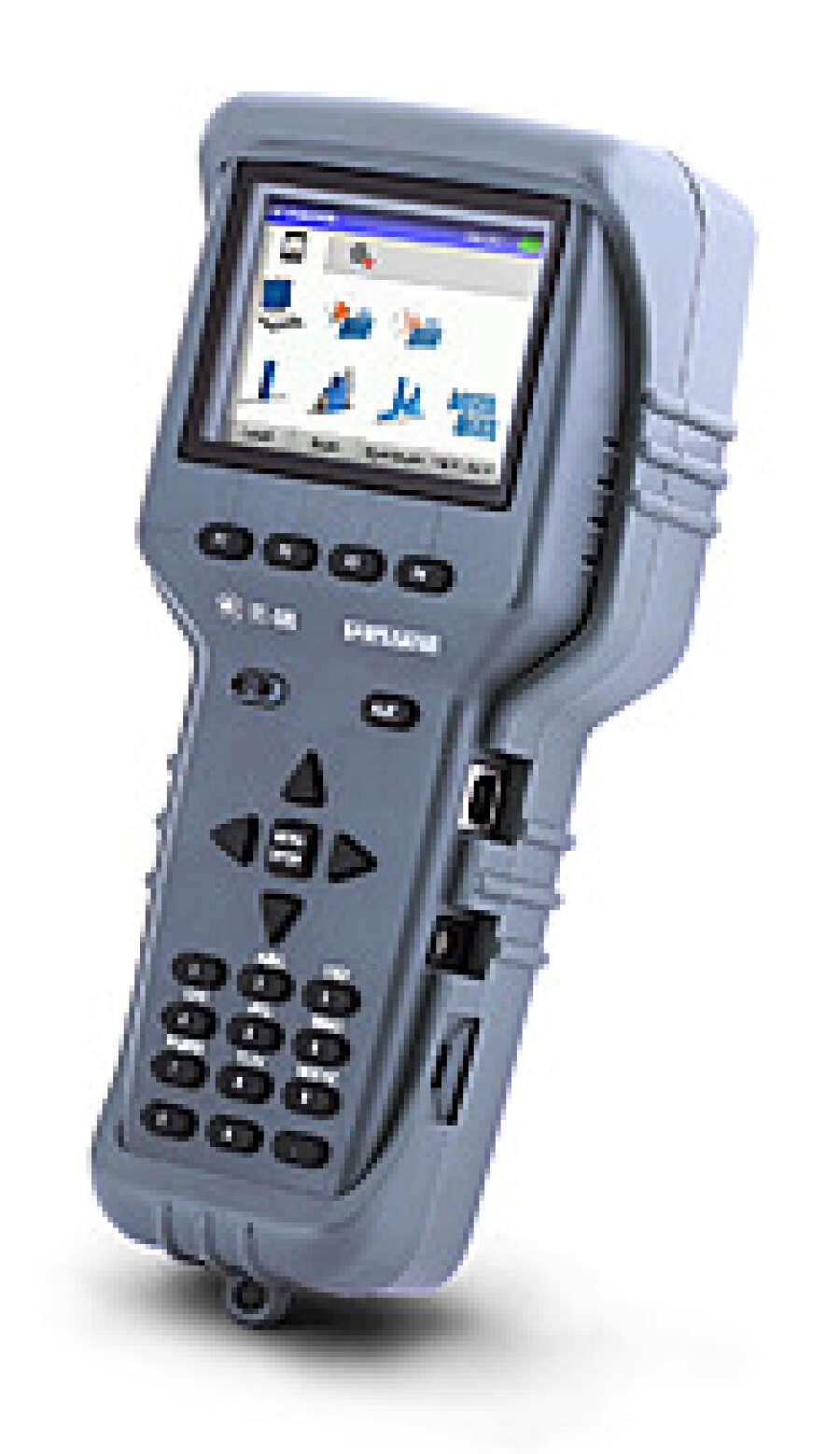

Измеритель ПЛАНАР ИТ-086.2 применяется при контроле и настройке одномодовых оптических сетей и систем. ИТ-086.2 позволяет измерять уровень мощности оптического сигнала в абсолютных и относительных единицах, а также определять наличие и частоту НЧ-модуляции сигнала. Прибор может быть использован как в лабораторных условиях (при питании от внешнего источника питания), так и в полевых условиях (при питании от встроенного аккумулятора).

Комплект поставки:
  • модуль базовый МБ-08 - 1 шт.
  • модуль сменный МС-086.2 - 1 шт.
  • сменный разъём типа FC/APC - 1 шт.
  • сменный разъём типа SC/APC - 1 шт.
  • защитный колпачок входного разъёма типа FC на цепочке - 1 шт.
  • защитный колпачок входного разъёма типа SC на цепочке - 1 шт.
  • транспортный кейс - 1 шт.

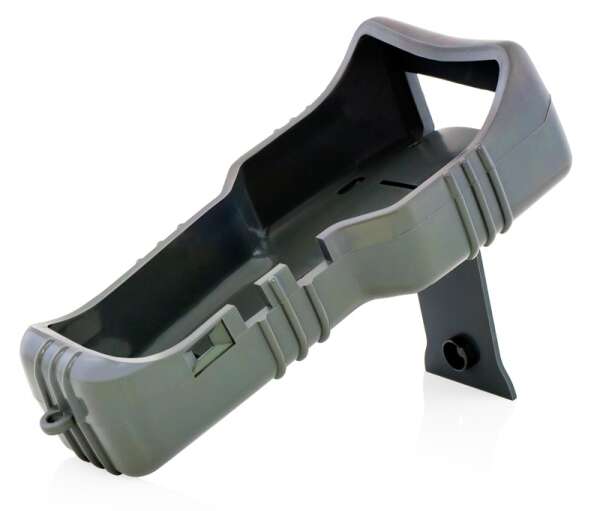

  • защитный кожух -  1 шт.
  • аккумулятор NiMH 2100mAh - 6 шт.

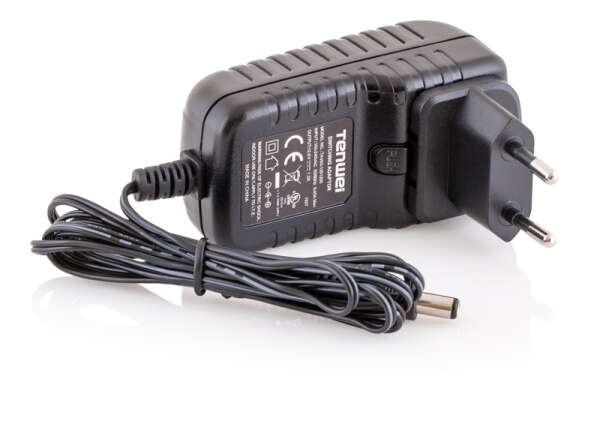

  • блок питания БП12/0,8 - 1 шт.
  • USB кабель Type A-B - 1 шт.
  • программное обеспечение на CD - 1 шт.
  • руководство по эксплуатации - 1 шт.
  • формуляр - 1 шт.

Технические характеристики ПЛАНАР ИТ-086.2

Тип входного разъёма сменный (FC или SC)
Диапазон измеряемых мощностей -50 - +23 дБм
Максимально допустимая входная мощность +25 дБм
Разрешение по измеряемому уровню 0,01 дБ
Длины волн калибровки 1310, 1550 нм
Предел допускаемой основной относительной погрешности измерения фиксированного уровня мощности 0 дБм на длине волны калибровки ±0,3 дБ
Предел допускаемой дополнительной погрешности, вносимой за счет нелинейного измерения мощности в диапазоне измеряемых мощностей на длине волны калибровки ±0,2 дБ
Диапазон измерения частоты модуляции оптического сигнала 40 - 2000 Гц
Погрешность измерения частоты модуляции оптического сигнала ±1 %
Время установления рабочего режима не более 3 мин
Индикация уровня средней мощности, единицы измерения дБм 4 разряда на ГД
Индикация уровня средней мощности, единицы измерения Вт 5 разрядов на ГД
Индикация частоты модуляции оптического сигнала, Гц 4 разряда на ГД
Питание от сети переменного тока напряжением 220 ± 22 В с частотой 50 ± 0,5 Гц с содержанием гармоник не более 5% через блок питания БП12/0,8
от внешнего источника постоянного тока напряжением 12 ± 0,6 В с пульсациями не более 0,5В и силой тока 0,6 А
от внутренних аккумуляторов емкостью не менее 2100 мАч
Время непрерывной работы прибора в нормальных условиях от аккумуляторов емкостью 2100 мАч не менее 12 часов
Время непрерывной работы прибора в нормальных условиях при сохранении своих технических характеристик при питании от внешних источников не менее 24 часов
Габаритные размеры прибора 200х90х55 мм
Вес прибора 0,6 кг



Нормальные условия эксплуатации измерителя:
  • температура окружающего воздуха (23±5) ºС;
  • относительная влажность воздуха (55±25) %;
  • атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
  • переходные напряжения соответствуют II категории монтажа.
Рабочие условия эксплуатации измерителя:
  • температура окружающего воздуха от минус 10 до плюс 40 °С;
  • относительная влажность воздуха не более 90% при температуре воздуха 25 ºС;
  • атмосферное давление 84-106 кПа (630-795 мм.рт.ст.)
