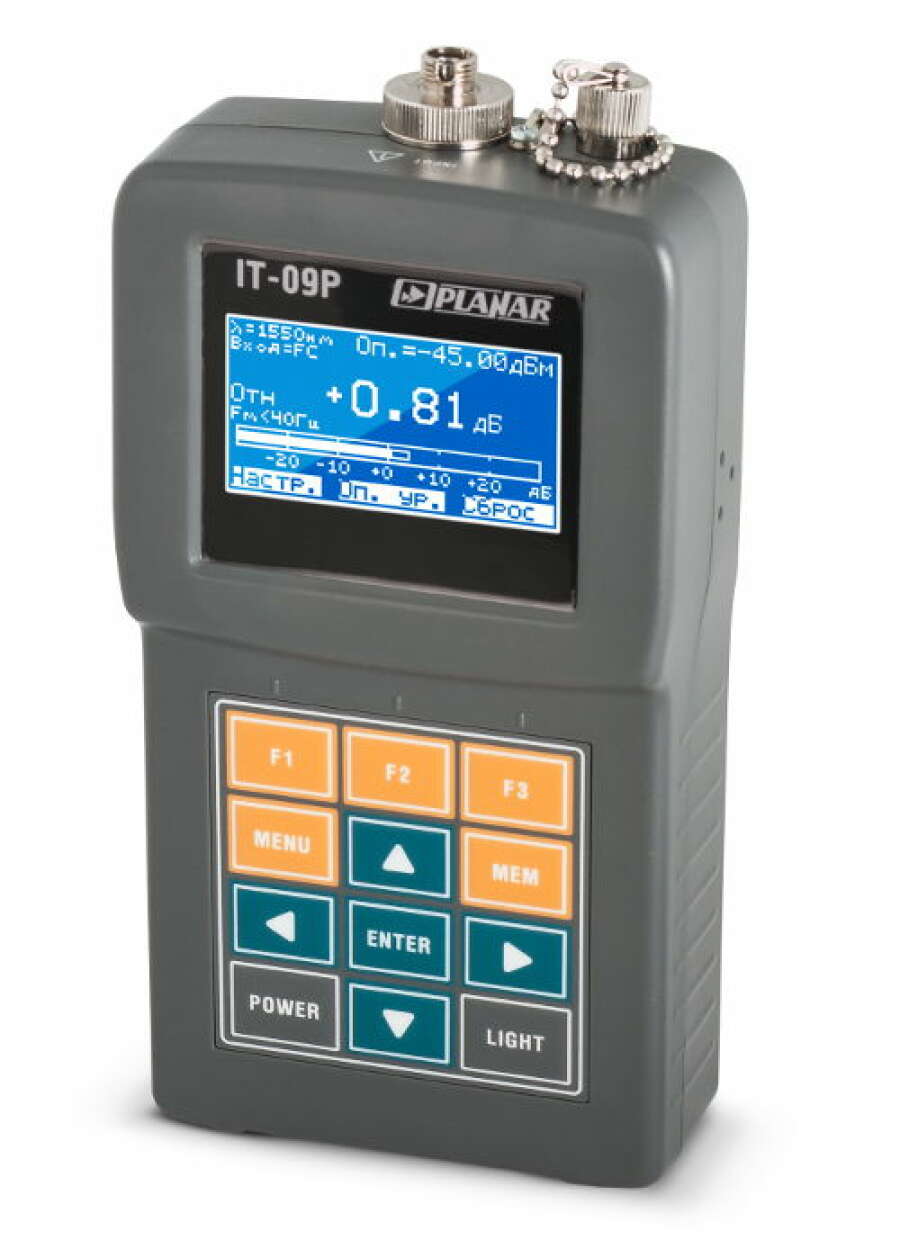

PLANAR ИТ-09P - измеритель мощности оптический

Артикул: PLN-IT-09P

Цена:

Средний срок поставки: 4-5 недель

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Измеритель оптической мощности ПЛАНАР ИТ-09P применяется при контроле и настройке одномодовых оптических сетей и систем. Измеритель позволяет измерять уровень мощности оптического сигнала в абсолютных и относительных единицах, а также определять наличие и частоту НЧ-модуляции сигнала.

Прибор может быть использован в лабораторных условиях (при питании от USB порта или внешнего источника питания) и в полевых (при питании от установленных в батарейном отсеке элементов питания).


Комплект поставки:
  • измеритель ИТ-09P - 1 шт.
  • сменный разъём типа FC/APC - 1 шт.
  • сменный разъём типа SC/APC - 1 шт.
  • защитный колпачок входного разъёма типа FC на цепочке - 1 шт.
  • защитный колпачок входного разъёма типа SC на цепочке - 1 шт.
  • щелочная батарея типа АА – 4 шт.
  • программное обеспечение на CD - 1 шт.
  • руководство по эксплуатации - 1 шт.
  • формуляр - 1 шт.

Технические характеристики ПЛАНАР ИТ-09P

Тип входного разъёма сменный (FC или SC)
Диапазон измеряемых мощностей -47 - +23 дБм
Максимально допустимая входная мощность +25 дБм
Разрешение по измеряемому уровню 0,01 дБ
Длины волн калибровки 1310, 1550 нм
Предел допускаемой основной относительной погрешности измерения фиксированного уровня мощности 0 дБм на длине волны калибровки ±0,3 дБ
Предел допускаемой дополнительной погрешности, вносимой за счет нелинейного измерения мощности в диапазоне измеряемых мощностей на длине волны калибровки ±0,2 дБ
Диапазон измерения частоты модуляции оптического сигнала 40 - 2000 Гц
Погрешность измерения частоты модуляции оптического сигнала ±1 %
Время установления рабочего режима не более 3 мин
Индикация уровня средней мощности, единицы измерения дБм 4 разряда на ГД
Индикация уровня средней мощности, единицы измерения Вт 5 разрядов на ГД
Индикация частоты модуляции оптического сигнала, Гц 4 разряда на ГД
Питание
от сети переменного тока напряжением 220 ± 22 В с частотой 50 ± 0,5 Гц с содержанием гармоник не более 5% через блок питания TS22-600500S
от внешнего источника постоянного тока напряжением 4-6,5 В с пульсациями не более 0,5В
от четырех щелочных батарей типа АА, аккумуляторы с напряжением 1,2-1,6 В
от USB порта
Время непрерывной работы прибора в нормальных условиях от аккумуляторов емкостью 1600 мАч не менее 100 часов
Время непрерывной работы прибора в нормальных условиях при сохранении своих технических характеристик при питании от внешних источников
не менее 24 часов
Время непрерывной работы прибора в нормальных условиях от щелочных батарей
не менее 100 часов
Габаритные размеры прибора 170x82x43 мм
Вес прибора 0,33 кг



Нормальные условия эксплуатации измерителя:
  • температура окружающего воздуха (23±5) ºС;
  • относительная влажность воздуха (55±25) %;
  • атмосферное давление 84-106 кПа (630-795 мм.рт.ст.).
Рабочие условия эксплуатации измерителя:
  • температура окружающего воздуха от минус 10 до плюс 40 °С;
  • относительная влажность воздуха не более 90% при температуре воздуха 25 ºС;
  • атмосферное давление 84-106 кПа (630-795 мм.рт.ст.)

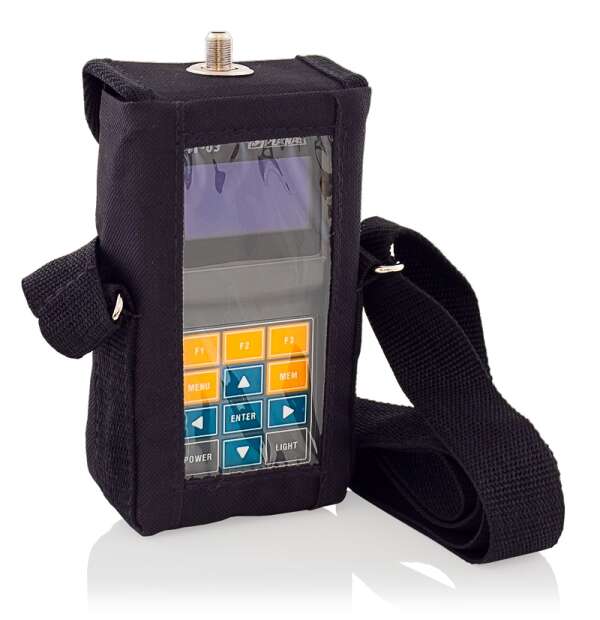

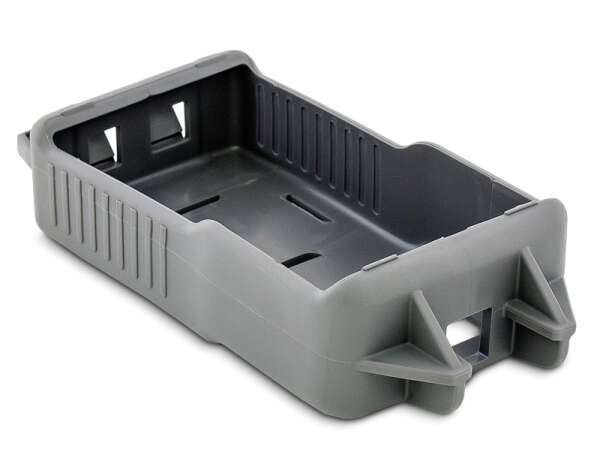

Опции и аксессуары для ПЛАНАР ИТ-09P

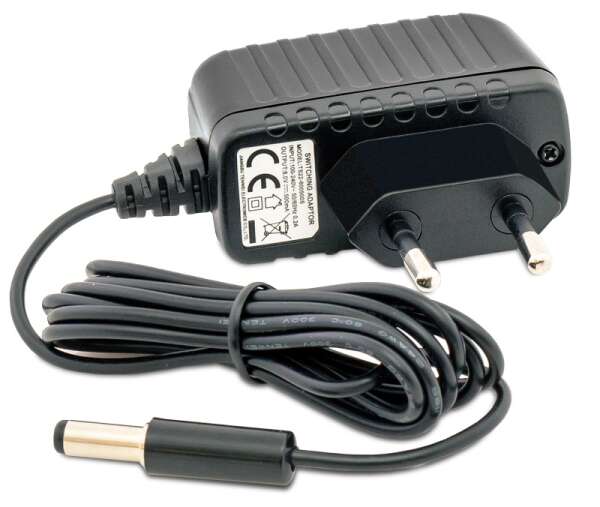

Блок питания TS22-6/0,5 поставляется отдельно.
