Артикул: 2304/91.14
Цена:
Средний срок поставки: 14-18 недель
Дополнительные услуги:

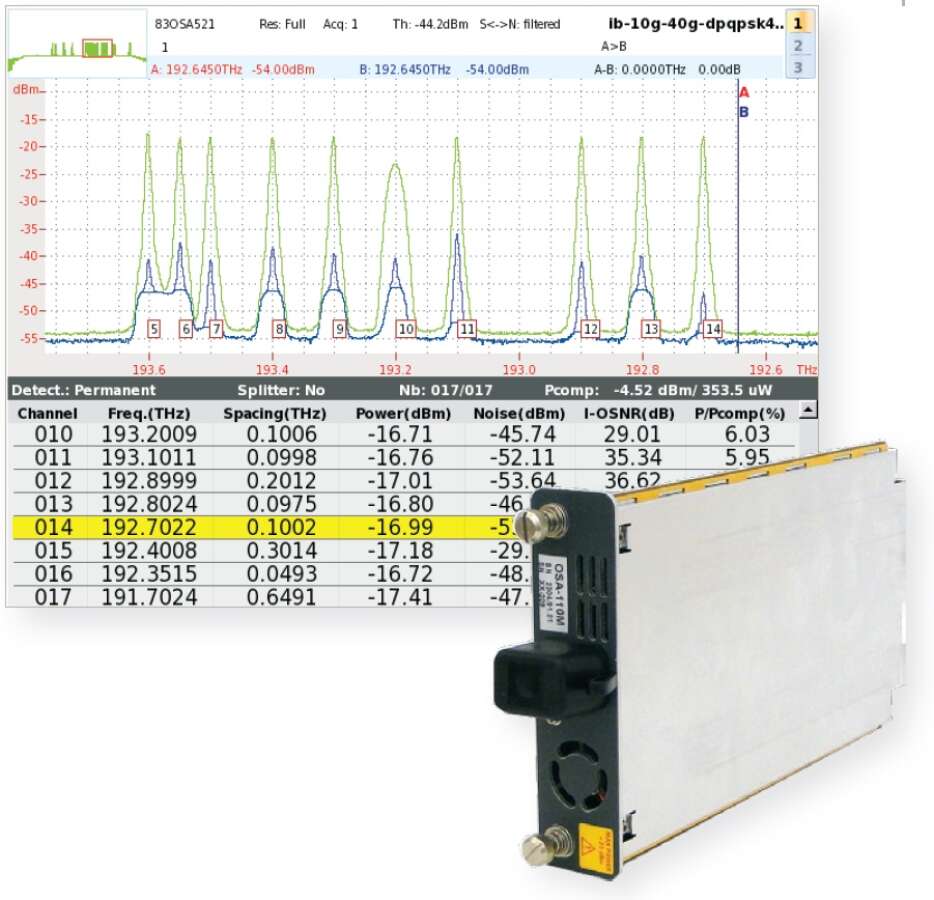

VIAVI OSA-110R с полировкой коннектора APC - модуль анализатора оптического спектра, применяемый для настройки систем передач данных CWDM, DWDM, ROADM, 40/100 Гбит/с во время инсталляции и эксплуатации. Анализатор позволет контролировать спектр источника оптического излучения, определять влияние спектральных составляющих на параметры волоконно-оптических компонентов и передачу данных по ВОЛС, измерять частоту и амплитуду сигнала, а также отношение сигнал шум внутри (In-band) и вне полосы. Модули OSA-110 устанавливаются в платформы MTS-6000A v2 и MTS-8000 v2.
| Режимы | |
| Анализ | WDM, дрейф, DFB, OO-OSNR, inband OSNR (в OSA-110R) |
| Отображение результатов | График, WDM таблица, график и таблица |
| WDM тестирование | |
| Расстояние между каналами | 33 до 200 ГГц, CWDM |
| Максимальное число каналов | 256 |
| Поток данных | до 1 Т |
| Режимы модуляции | Поддержка всех форматов (NRZ/RZOOK, DB, PSBT, CSRZ, DPSK, BPSK, QPSK, и PM QPSK) |
| Спектральное тестирование | |
| Диапазон длин волн | 1250 до 1650 нм |
| Абс. точность длины волны | ± 0.05 нм |
| Эталон длины волны | внутренний |
| Повторяемость длины волны | ±0.01 нм |
| Разрешение полосы пропускания | 0.1 нм |
| Отображаемое разрешение | 0.001 нм |
| Время сканирования (включая анализ WDM) | |
| Весь диапазон С-диапазон |
2 с |
| Образцы измерений | 111,000 |
| Измерение мощности | |
| Абсолютная точность | ±0.6 дБ |
| Отображаемое разрешение | 0.01 дБ |
| Равномерность | ±0.3 дБ |
| PDL | ±0.2 дБ |
| Измерение мощности (OSA-110M/OSA-110R) | |
| Динамический диапазон на канал | −60 до +15 дБм |
| Общая безопасная мощность | +23 дБм |
| Линейность | ±0.1 дБ |
| Оптические измерения | |
| Коэффициент оптического отклонения (ORR) | |
| At ± 0.2 нм (для канального интервала 50 ГГц) | 35 dBc |
| At ± 0.4 нм (для канального интервала 100 ГГц) | 40 dBc |
| OSNR точность | ±0.6 дБ |
| OSNR диапазон | >30 дБ |
| Внутриполосный OSNR (OSA-110R) | |
| I-OSNR динамический диапазон | до >25 дБ |
| PMD допуск | до 10 пс |
| Поток данных | до 40 G |
| Общие характеристики | |
| Оптический порт | универсальный SM с полировкой PC, или APC |
| Коннектор | FC (SC, ST, LC, DIN) |
| ORL | >35 дБ |
| Габариты | 122 x 235 x 26 мм (4.8 x 9.3 x 1.0" дюймов) |
| Вес | 0.6 кг (1.3 lb) |
| Условия эксплуатации | |
| Температура работы Температура хранения |
+5 до +40°C (41 до 104°F) −20 до +60°C (−4 до 140°F) |
| Относительная влажность | 0 до 95% без конденсации |
