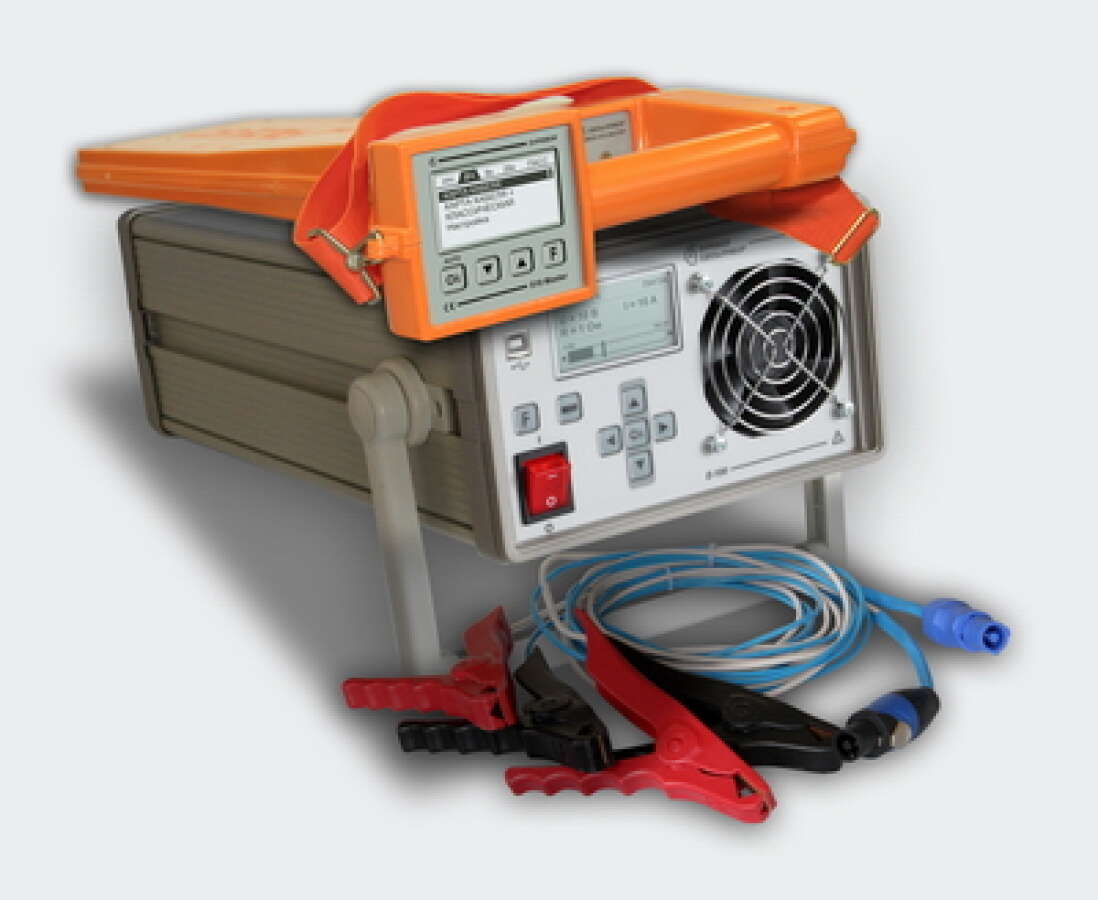

Связьприбор ПОИСК 510 MASTER - комплект трассо-дефектоискателя (с генератором Е-100)

Артикул: POISK-510-E100

Цена: 169 600 ₽

Средний срок поставки: 4-7 недель

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
169 600 ₽
Вопрос менеджеру
Гарантия: 24 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Комплект трассо-дефектоискателя СВЯЗЬПРИБОР ПОИСК 510 MASTER состоит из приёмника и генератора. Трассо-дефектоискатель может работать в активном (при подключении генератора E-100) и в пассивном режиме.

Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник анализирует сигнал, излучаемый силовыми кабелями, сетями радиотрансляции, а также широкополосный сигнал, переизлучаемый массивными металлическими коммуникациями.

В активном режиме поиска источником сигнала является генератор звуковой частоты, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое воздействует на датчики трассо-дефектоискателя.

Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).



Особенности СВЯЗЬПРИБОР ПОИСК 510 MASTER

  • В комплект поставки входит приёмник 510 MASTER и генератор E-100
  • Приёмник представляет собой удобный компактный моноблок с LCD-дисплеем
  • Генератор E-100 обладает характеристиками:
    • выходная мощность генератора на согласованную активную нагрузку: 100 Вт
    • большой выходной ток до 20А
    • предустановленные частоты для работы с приёмниками серии ПОИСК: 273 / 2187,5 / 6562,5 / 26 250 Гц
    • формирование любой частоты от 300 Гц до 40 000 Гц
    • автоматическое согласование с линией
    • форма выходного сигнала - синус
    • оценка сопротивления нагрузки с точностью 0,01 Ом
  • Работа на частотах от 200 Гц до 26 кГц в пассивном режиме
  • Работа на частотах 273 Гц, 2 187,5 Гц, 6 562,5 Гц, 26 250 Гц в активном режиме (в комплекте с генератором E-100)
  • Работа на любой частоте в диапазоне от 200 до 35 000 Гц (с применением стороннего генератора сигналов)



Комплект поставки

  • Приемник 510 Master - 1 шт.
  • Руководство по эксплуатации приемника - 1 шт.
  • Наушники - 1 шт.
  • Сумка для наушников - 1 шт.
  • Сетевой адаптер для приемника - 1 шт.
  • Аккумуляторные батареи Ni-Mh типа «АА» - 6 шт.
  • Генератор E-100 - 1 шт.
  • Провод для подключения выхода генератора к кабелю - 1 шт.
  • Провод для подключения питания 12-24 В - 1 шт.
  • Руководство по эксплуатации генератора - 1 шт.

Технические характеристики приёмника 510 MASTER

Параметр Значение
Активные частоты
  • 273,5 ± 1 Гц
  • 2187,5 ± 1 Гц
  • 6562,5 ± 3 Гц
  • 26 250 ± 12 Гц
Частоты, задаваемые пользователем

200 - 35 000 Гц

Полоса пропускания по уровню –3 дБ:

  • для частоты 26 250 Гц
  • для частоты 6562,5 Гц
  • для частоты 2187,5 Гц
  • для частоты 273,5 Гц



  • 150 Гц
  • 45 Гц
  • 15 Гц
  • 2,5 Гц
Максимально определяемая глубина залегания трассы  6 м
Точность измерения глубины ±5% + 0,1 м
Точность отыскания  10 см
Поиск повреждения изоляции с переходным сопротивлением 0 – 10 кОм
Полоса пропускания без фильтра, режим «СПЕКТР» 10 - 26 000 Гц

Питание:

  • OLED версия
  • LCD версия



  • аккумуляторы типа АА, Ni-Mh - 4 шт.
  • аккумуляторы типа АА, Ni-Mh - 6 шт.

Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 mА/ч:

  • OLED версия
  • LCD версия



  • 13 ч
  • 17 ч
Потребляемая мощность, без подогрева не более 1,2 Вт
Время зарядки аккумуляторных батарей 4 ч
Температура эксплуатации от -20 до +40°С
Габаритные размеры 257 х 88 х 685 мм
Вес (с аккумуляторами) 2 кг



Технические характеристики генератора Е-100

Параметр Значение
Рабочие частоты генератора (предустановленные)
  • 273,5 ± 0,5 Гц
  • 2187,5 ± 1 Гц
  • 6562,5 ± 2 Гц
  • 26 250 ± 3 Гц
Диапазон рабочих частот генератора1

300 - 40 000 Гц

Диапазон автоматического согласования с сопротивлением нагрузки

1 - 100 Ом
Максимальная выходная мощность2 100 Вт
Максимальный выходной ток3 20 А
Максимальное выходное напряжение4 100 В
Форма выходного сигнала синус
Питание
  • от сети переменного напряжения (50 Гц, 220 В ± 20%)
  • от внешнего аккумулятора 12-24 В, 15 А
Температура эксплуатации -20 ... +50°С
Габаритные размеры 210 х 125 х 360 мм
Вес 3 кг

1 В генераторе предусмотрено пять ячеек памяти для установки пользовательских частот. Установленные частоты сохраняются в энергонезависимой памяти.

2 Выходная мощность зависит от сопротивления нагрузки и достигает максимального значения при 100 Ом.

3 Максимальный ток на частотах выше 10 кГц (включая 26 250 Гц) снижается.

4 Максимальное напряжение на частотах выше 10 кГц (включая 26 250 Гц) ограничен до 40 В.
