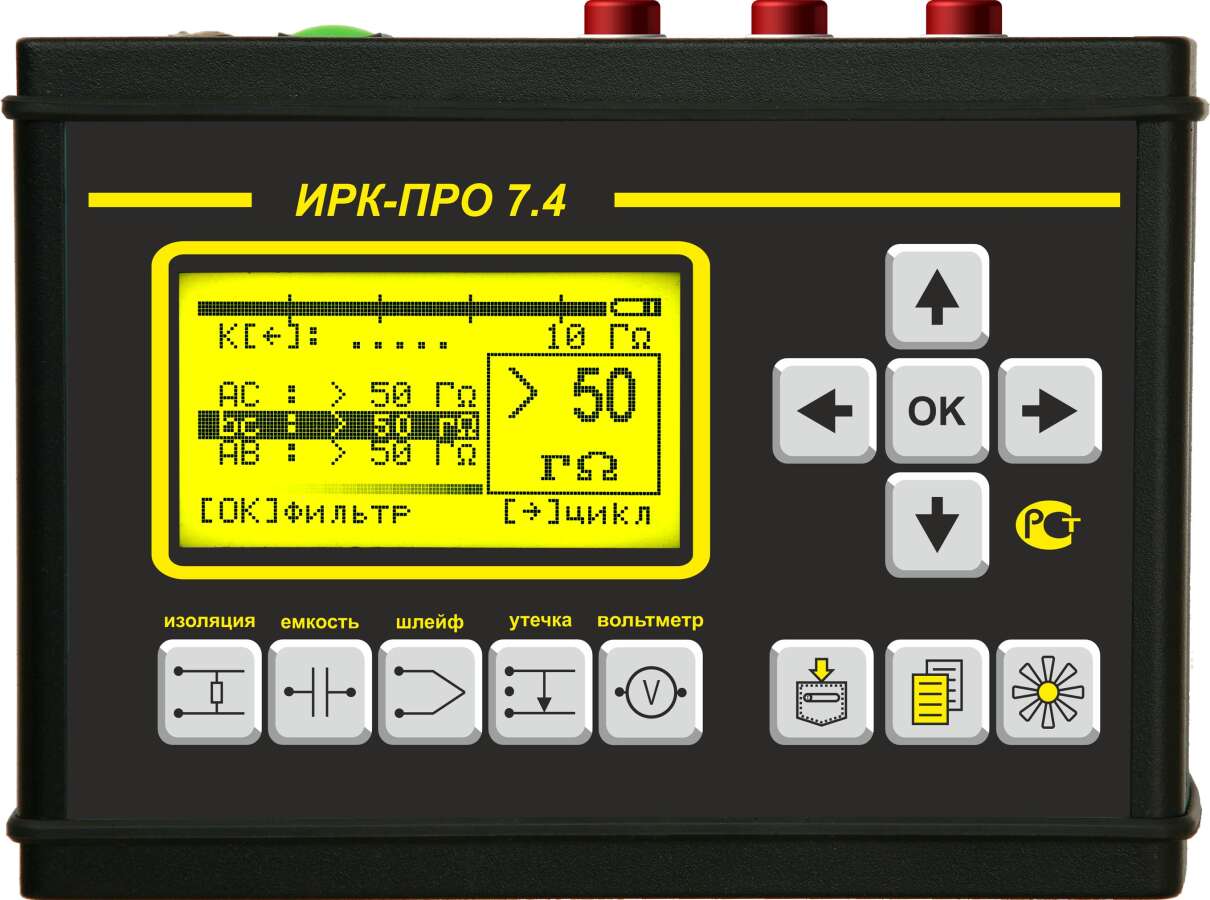

Связьприбор ИРК-ПРО 7.4 платформа Альфа - кабельный прибор

Артикул: 3-30-7014-Alfa

Цена: 66 000 ₽

Средний срок поставки: 2-4 недели

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
66 000 ₽
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Измерительный мост СВЯЗЬПРИБОР ИРК-ПРО 7.4 платформа Альфа – это кабельный прибор ИРК-ПРО 7.4, переведенный  на более мощную и универсальную платформу Альфа.

Назначение и функциональные возможности СВЯЗЬПРИБОР ИРК-ПРО 7.4 платформа Альфа

Функции измерительного моста ИРК-ПРО

  • Измерение сопротивления изоляции
  • Измерение электрической емкости и расстояния до места разбитости пар
  • Измерение сопротивления шлейфа и омической асимметрии
  • Измерение расстояния до повреждения изоляции
  • Измерение расстояния до места обрыва кабеля
  • Определение длины кабеля
  • Измерение напряжения на кабеле
  • Мост имеет два уровня испытательного напряжения:
    • 400 В для открытия любых дефектов
    • пониженное 180 В для работы с импортным оборудованием

Уникальные особенности измерительного моста ИРК-ПРО

  • Система измерений FX@DSL увеличивает точность и разрешение (0,01 Ом)
  • Интегральный метод локализации Мюррея-Купфмюллера под испытательным напряжением свыше 400 В
  • Баллистические измерения емкости, нечувствительные к омическому сопротивлению
  • Справочная система по маркам кабеля с климатическими зонами
  • Универсальная база данных кабельного хозяйства
  • Плановые измерения более 20 тысяч пар
  • Система экспресс-приемки кабеля

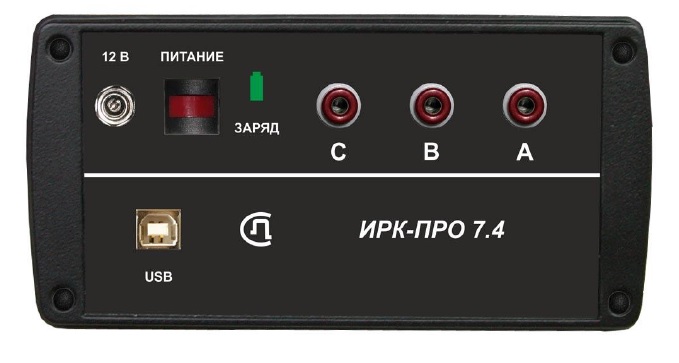

Панель разъемов СВЯЗЬПРИБОР ИРК-ПРО 7.4

Обозначения:

  • «12 В» - разъем для подключения внешнего питания
  • «ПИТАНИЕ» - кнопка включения (выключения) питания
  • «A», «B», «C» - разъемы для подключения измерительных проводов ИРК-ПРО
  • «ЗАРЯД» - индикатор процесса заряда аккумулятора
  • «USB» - разъем USB для связи с компьютером

Комплект поставки

  • Прибор ИРК-ПРО 7.4 - 1 шт.
  • Сумка для переноски - 1 шт.
  • Комплект проводов - 1 шт.
  • Зарядное устройство - 1 шт.
  • Аккумулятор (встроенный в прибор) - 1 шт.
  • Руководство по эксплуатации - 1 шт.

Технические характеристики СВЯЗЬПРИБОР ИРК-ПРО 7.4 платформа Альфа

Характеристики моста ИРК-ПРО
Диапазон измерения сопротивления изоляции 1 кОм – 50000 МОм
Максимальная погрешность измерения сопротивления изоляции

в диапазоне от 0 до 999 кОм: 2% + 1 ед.

в диапазоне от 1 до 999 МОм: 2% + 1 ед.

в диапазоне от 1000 до 4999 МОм: 5% + 1 ед.

в диапазоне от 5000 до 10000 МОм: 10% + 1 ед.

в диапазоне >10000 МОм: не нормируется

Диапазон измерения электрической емкости 0,1 – 2000 нФ
Диапазон измерения сопротивления шлейфа 0 – 10 кОм
Максимальная погрешность измерения сопротивления шлейфа

в диапазоне от 0 до 3000 Ом: 0,1% + 0,1 Ом

в диапазоне от 3 до 10 кОм: 0,1 кОм

Испытательное напряжение 400 В, 180 В
Диапазон измерения напряжения 0 – 300 В
Диапазон Rп в месте повреждения изоляции 0 – 20 МОм
Максимальная погрешность определения расстояния до места повреждения изоляции для Rп = 0 – 3 МОм: 0,1% + 1 м
Максимальная погрешность измерения омической асимметрии

0,1% + 0,1 Ом

0,1% + 0,01 Ом (FX@DSL)

Общие характеристики
Питание прибора

встроенный аккумулятор Li-Ion 7,2В 4,4 А/ч

Время заряда аккумуляторной батареи 4 ч
Потребляемая мощность не более 5 Вт

Размер экрана

160x80 мм

Габаритные размеры 130х170х85 мм
Вес 1,3 кг
Условия эксплуатации приборов
Температура окружающего воздуха от -20 до +50°С
Относительная влажность воздуха не более 90% при 30°С
Атмосферное давление от 86 до 106 кПа
