Артикул: MAX-945-SM1-XX
Товар не поставляется
Дополнительные услуги:

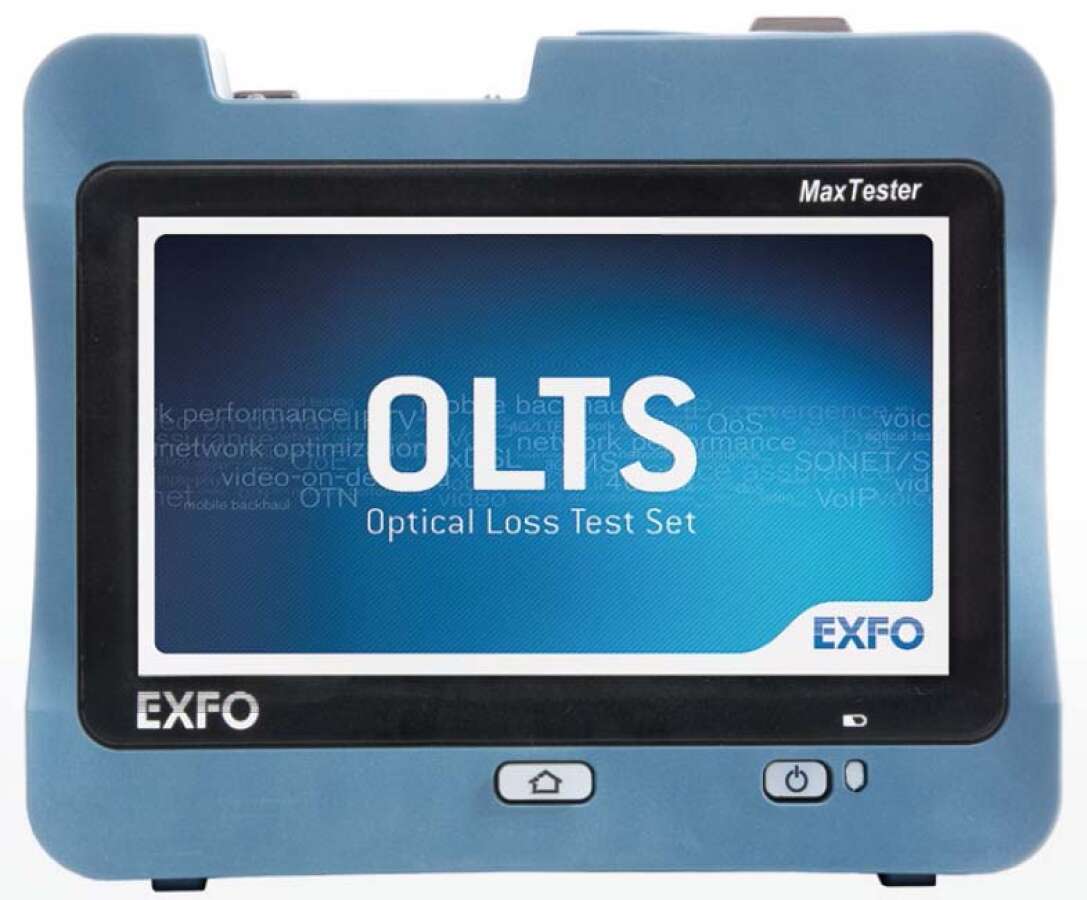

EXFO MAX-945-SM1 - оптический тестер в корпусе планшетного типа с сенсорным экраном 7". Прибор объединяет в себе измеритель длины оптического волокна, источник излучения (1310/1550 нм), измеритель мощности (850 - 1650 нм) и изммеритель ORL. Опционально в них можно установить визуальный локатор повреждений (VFL), подключить видеомикроскоп для контроля чистоты оптических коннекторов, добавить возможность беспроводной связи по WiFi и Bluetooth.
Чтоб полностью оценить возможности MaxTester 945 - нужно два устройства. Подключив их с разных сторон оптической линии Вы за 5 секунд проведете двунаправленное тестирование потерь на двух длинах волн. В приборе также предусмотрены графические подсказки для правильной установки опорного уровня (обнуления), установка пороговых значений "прошел"/"не прошел", возможность тестировать сверхкороткие оптические линии с низкими потерями, подготовка отчетов в формате PDF (2GB памяти). Для организации связи между операторами приборов, в тестере предусмотрена возможность переписки между устройствами (по оптическому волокну). Для уменьшения возможности ошибки, устройства издают звуковой сигнал, когда они подключены к одной оптической линии и готовы запустить тест.
| Наименование | Код для заказа |
| Визуальный локатор повреждений (650 нм), красный свет | EXFO-VFL-MAX |
| Измеритель мощности GeX (25 до -50 дБм) | EXFO-PM2X |
| Визуальный локатор повреждений с измерителем мощности GeX (25 до -50 дБм) | EXFO-VPM2X |
EXFO FIP-400B - серия видеомикроскопов, которые обеспечивают четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая важнейший шаг в тестировании волоконных линий. Пренебрежение этапом контроля чистоты соединителей может привести к серьезным проблемам и их длительному поиску.

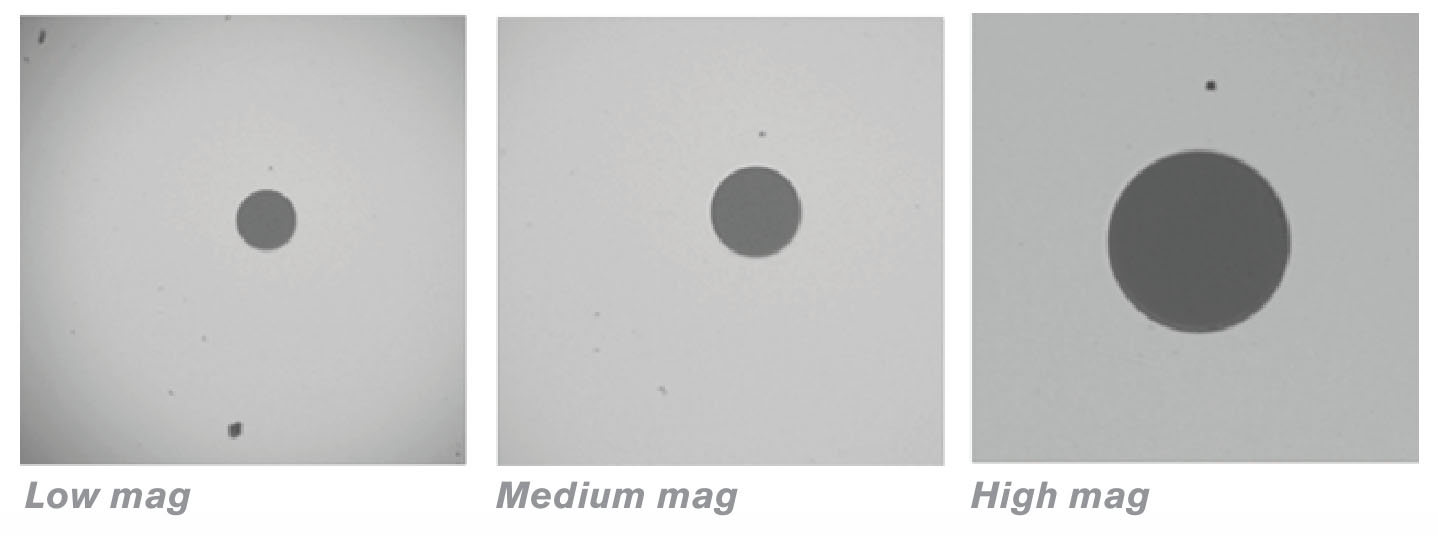

Три режима увеличения: 912 мкм x 912 мкм (низкое), 608 мкм x 608 мкм (среднее), 304 мкм x 304 мкм (высокое) дают возможность рассмотреть всю поверхность ферулы. Для сравнения: диаметр волокна без буферного покрытия, составляет 250 мкм, а сердцевины (волновода) - 9 мкм.
| Сравнение моделей EXFO FIP-400B | FIP-410B | FIP-420B | FIP-430B |
| Осмотр разъема | Да | Да | Да |
| Захват изображения | Да | Да | Да |
| Три уровня увеличения | Да | Да | Да |
| 5-ти мегапиксельное устройство захвата | Да | Да | Да |
| Светодиодный индикатор "прошел / не прошел" | - | Да | Да |
| Автоматическое центрирование волокна | - | Да | Да |
| Сертификация разъема "прошел / не прошел" | - | Да | Да |
| Автоматическая фокусировка изображения | - | - | Да |
Модель |
MAX-945-SM1-XX |
| Измерение длины волокна | до 200 км |
| Измерение ORL | + |
| Источник излучения | |
| Длины волн (нм) | 1310 ± 20 1550 ± 20 |
| Выходная мощность (дБм) | 2.5 / 2.5 |
| Тип излучателя | Laser |
| Стабильность (дБ) | ±0.05 |
| Измеритель мощности | |
| Тип детектора | InGaAs |
| Диапазон измерений (дБм) | от 5 до –75 |
| Погрешность | ±(5 % + 32 pW) |
| Диапазон длин волн (нм) | от 850 до 1650 (850, 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1383, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1625, 1650) |
| Обнаружение модуляции | 270/330/1000/2000 Гц |
| Характеристики автоматического тестирования | |
| Скорость тестирования FasTesT™ Simplex |
3 секунды (двухстороннее, две длины волны, потери, длина) 6 секунд (двухстороннее, три длины волны, потери, длина, ORL) |
| Длины волн (нм) | 1310 ± 20 1550 ± 20 |
| Диапазон потерь (dB) | Multimode: 20 Singlemode Simplex: 45 Singlemode Duplex: 50 |
| Измеряемая длина (км) | 200 (SM) |
| Погрешность длины (км) | Duplex: ±(0.5 м + 0.5 % x длина) Simplex: ±(1 м + 0.5 % x длина) |
| ORL диапазон измерения (dB) | 50 |
| ORL погрешность (dB) | ±1 |
| Общие характеристики | |
| Экран | 7” дюймов (178 мм) сенсорный 800 х 480 TFT |
| Габариты | 166 x 200 x 68 мм |
| Вес | 1.5 кг |
| Температурные условия | Температура эксплуатации: –10 °C до 50 °C (14 °F до 122 °F) Температура хранения: –30 °C до 70 °C (–22 °F до 158 °F) |
| Интерфейсы | Порт USB 2.0 – 2 шт, RJ45 LAN 10/100 Mbit/s |
| Внутренняя память | 2 GB, (примерно 20 000 рефлектограмм) |
| Батареи | Аккумулятор lithium-polymer, 12 часов работы |
| Источник питания | AC/DC адаптер, input 100-240 VAC, 50-60 Hz |
