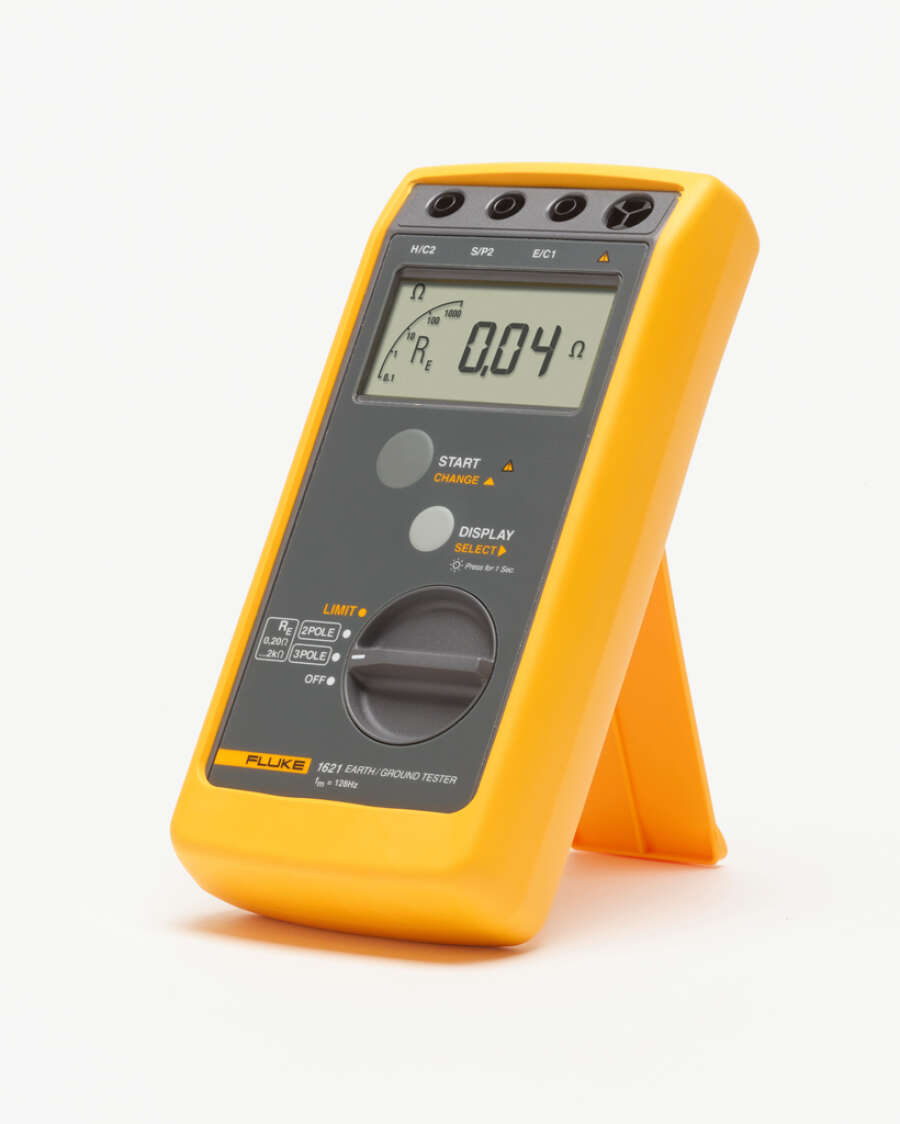

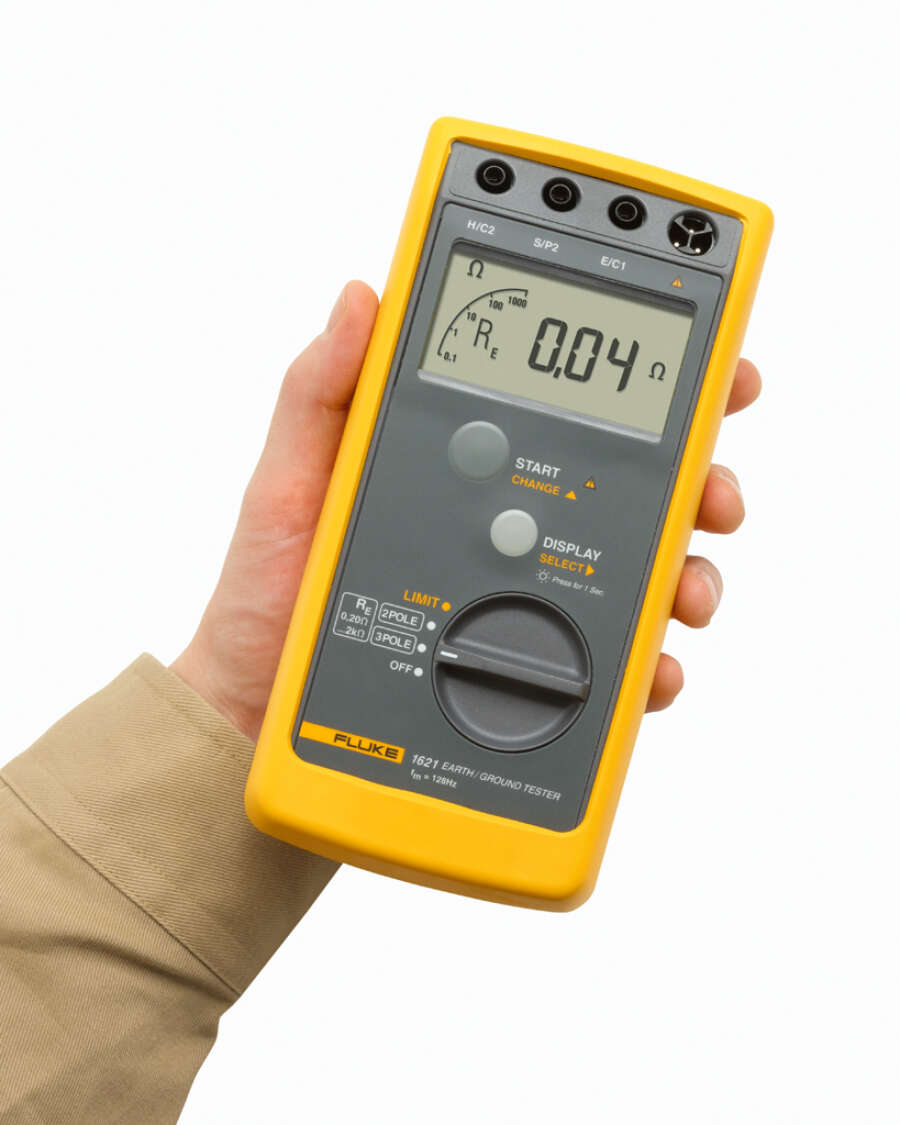

Fluke 1621 - измеритель сопротивления заземления

Артикул: FLI-1621

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Портативный тестер сопротивления заземления для мобильного применения

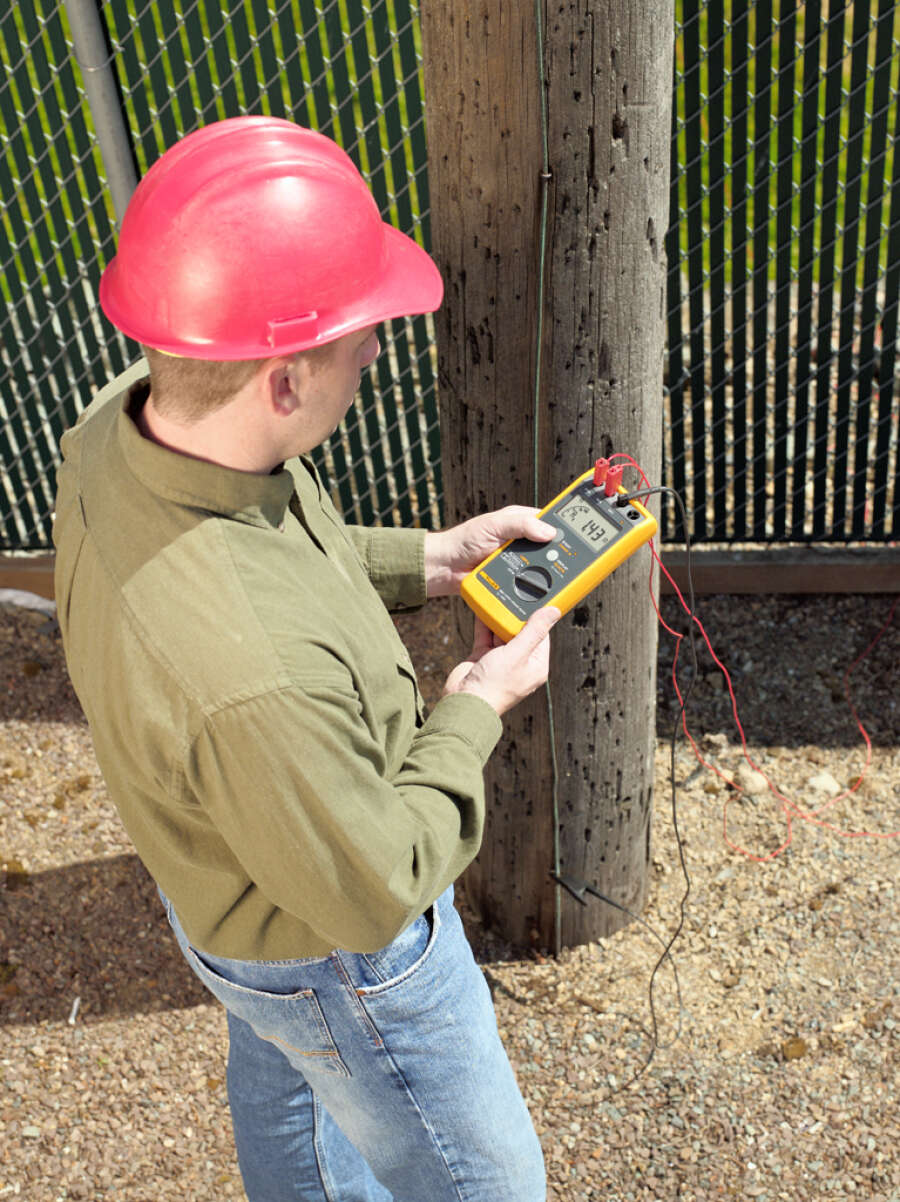

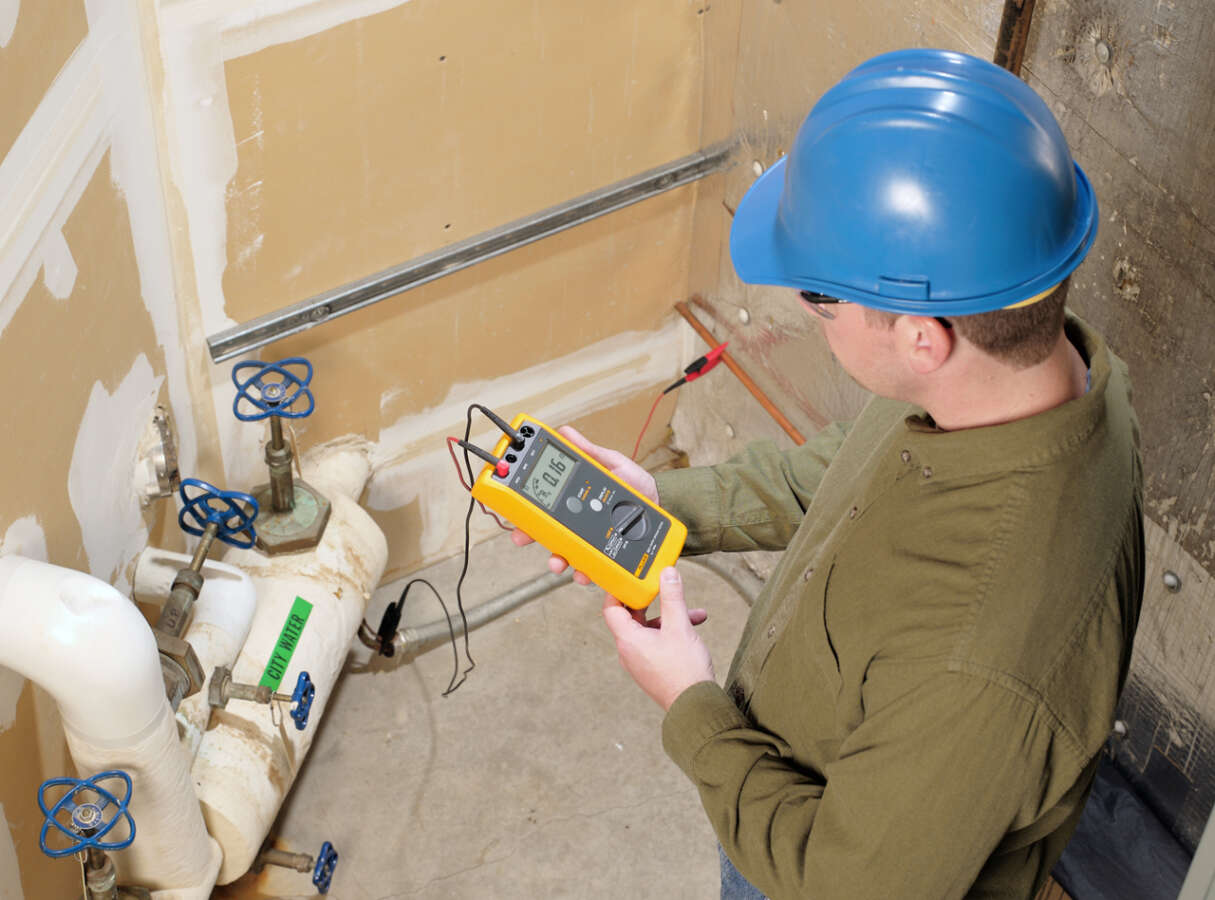

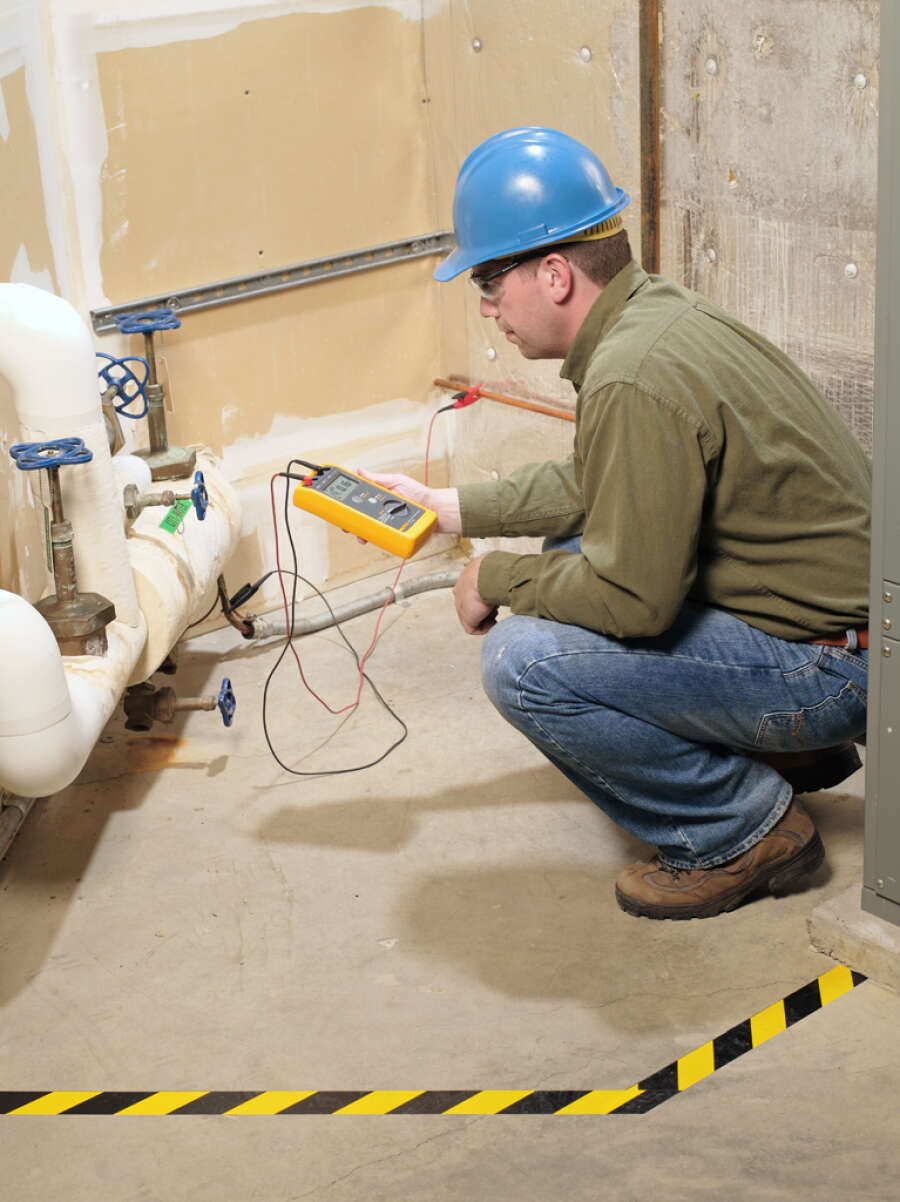

Fluke 1621 предназначен для измерения сопротивления заземления и отличается простотой применения. В области измерения сопротивления заземления Fluke 1621 - это "первая линия обороны" в проверке надежности заземления. В приборе применяются основные методы тестирования заземления, включая трехполюсный метод измерения падения напряжения и двухполюсный метод измерения сопротивления. Удобные размеры, прочный защитный чехол и ЖК-дисплей с большим экраном и четким изображением делают его идеальным инструментом для проверки сопротивления заземления в различных рабочих условиях, а так же в полевых условиях. Благодаря простому пользовательскому интерфейсу и интуитивно понятным рабочим функциям, Fluke 1621 удобен для монтажников электрооборудования и специалистов по проверке и обслуживанию систем электроснабжения и заземления.

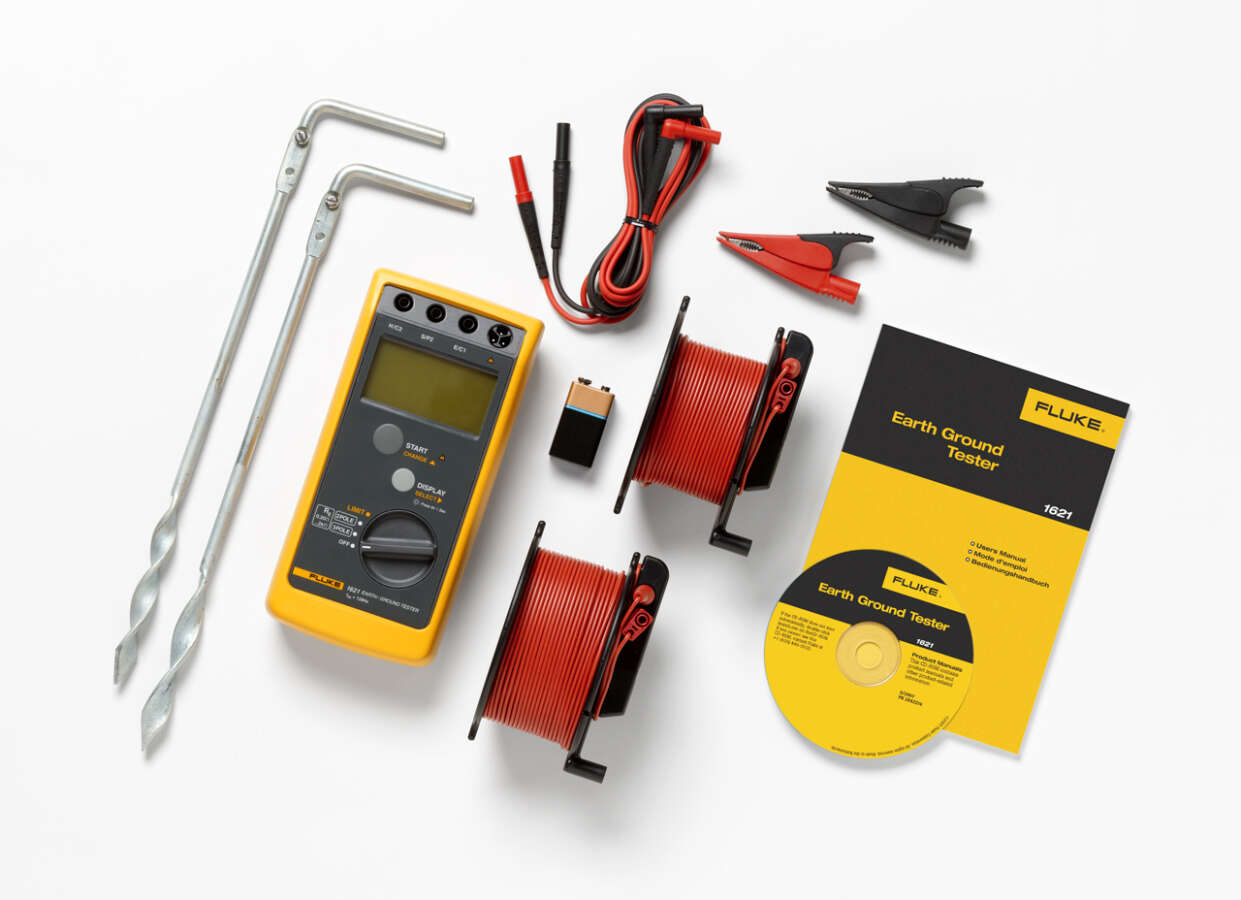

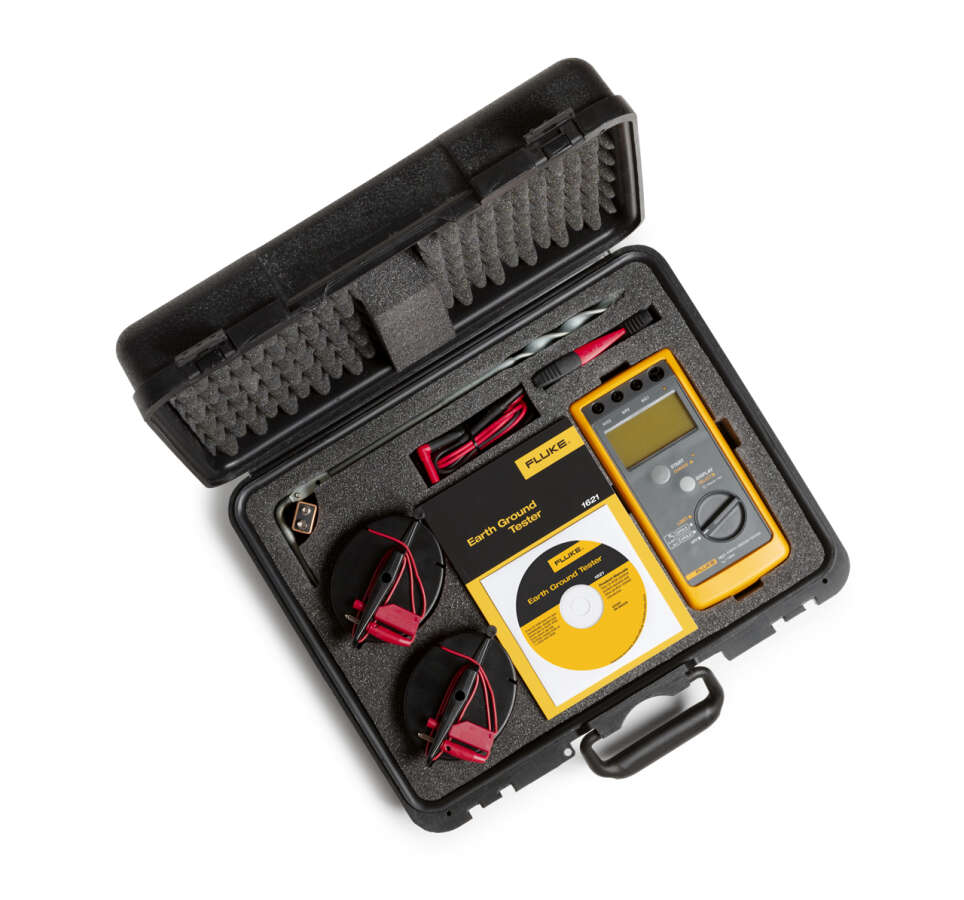

Комплект поставки:

  • Измеритель сопротивления заземления Fluke 1621
  • Два измерительных провода с зажимами типа "крокодил", длина 2 м
  • Батарея, щелочная 9 В (LR61)
  • Защитный чехол, желтый
  • Компакт-диск

Технические характеристики Fluke 1621

Общие характеристики
Измерительные функции  Трехполюсное измерение сопротивления заземления, двухполюсное измерение сопротивления проводника переменному току, напряжение помех
Основная погрешность  Относится к стандартной температуре и гарантируется в течение одного года
Частота измерений  2 измерения в секунду
Батарея  Одна щелочная батарея 9 В (LR61)
Состояние заряда батареи  Если напряжение на батарее опускается ниже 6,5 В, на дисплее появляется надпись LO-BAT
Напряжение Между гнездами H/C2 и E/C1:  Veff, не более 250 В (действующее значение)
Между гнездами S/P2 и E/C1:  Veff, не более 250 В
Климатический класс  VDE/VDI 3540 RZ (соответствует требованиям KWG согласно DIN 40040, 4/87)
Температурные характеристики Рабочая:  От -10 °C до +50 °C
Для измерений:  От 0 °C до +35 °C
Для хранения:  От -20 °C до +60 °C
Стандартная:  +23 °C ± 2 °C
Температурный коэффициент  ± 0,1 % полной шкалы на 1 градус Кельвина
Безопасность  IEC/EN 61010-1, 600 В CAT II, степень загрязнения 2
Размеры  113 мм x 54 мм x 216 мм, в чехле
Вес  850 г, со стандартным комплектом принадлежностей, объем - приблизительно 600 см3
Примечание:  В случае вывода прибора из эксплуатации и при длительном хранении рекомендуется извлечь батарею и хранить отдельно во избежание повреждения из-за утечки электролита из батареи.
 Указанные для прибора четыре диапазона температуры соответствуют требованиям европейских стандартов; при использовании прибора в пределах полного диапазона рабочих температур необходимо скорректировать точность показаний для значения температуры окружающего воздуха с учетом температурного коэффициента.
Электрические характеристики
Максимальные отклонения: Влияющий фактор E1  Положение
E1 Отклонение  0%
Влияющий фактор E2  Напряжение питания
E2 Отклонение  0%
Влияющий фактор E3  Температура E3
E3 Отклонение  2,3 %
Влияющий фактор E4  Последовательное напряжение помехи (20 В)
E4 Отклонение  0,6 %
Влияющий фактор E5  Сопротивление щупа и дополнительного щупа
E5 Отклонение  100%
Испытательные напряжения  3,7 кВ
Степень защиты  IP 40; IEC/EN 60529
Электромагнитная совместимость  Излучение: IEC/EN 61326 класс B
 Помехоустойчивость: IEC/EN 61326 Дополнение C
Измерение сопротивления RE Метод измерения  Измерение тока-напряжения с улучшенным ослаблением перекрёстного сигнала, без компенсации сопротивления измерительного провода, с щупом (трехполюсный метод) и без щупа (двухполюсный метод), согласно требованиям IEC/EN 61557-5
Напряжение в разомкнутой цепи  23 - 24 В переменного тока
Ток короткого замыкания  > 50 мА переменного тока
Частота измерения  128 Гц
Допустимая величина перегрузки  250 В (действующее значение)
Время измерения  8 секунд (среднее время после нажатия кнопки ПУСК)
Ограничение входа  Прибор сохраняет установленное значение и после выключения питания (при условии, что напряжение батареи в пределах нормы)
Автоматическое переключение разрешения RH  < 7 кОм
Разрешение  0,01 Ом
RH  < 50 кОм
Разрешение  0,1 Ом
RH  > 50 кОм
Разрешение  1 Ом
Напряжение помех (постоянная и переменная составляющие) Vmax  30 В (действующее значение)
Подавление синфазного сигнала  > 80 дБ при частоте 50 Гц и 60 Гц
Ri  680 кОм
Неопределенность измерения  < 10 % для чистых сигналов постоянного или переменного тока
Диапазон измерения
0,15 Ом - 20 Ом Разрешение  0,01 Ом
Диапазон дисплея  0 Ом - 19,99 Ом
200 Ом Разрешение  0,1 Ом
Диапазон дисплея  20 Ом - 199,9 Ом
2 кОм Разрешение  1 Ом
Диапазон дисплея  200 Ом - 1999 Ом
Основная неопределенность  ± (6 % измеренного значения + 5D)
Рабочая неопределенность - согласно IEC 61557  ± (18 % измеренного значения + 5D)
Примечания:  [1] Относится ко всем отклонениям, возникшим в результате воздействия факторов влияния E1-E5.
Мигает, если отклонение E4 из-за высокого сопротивления щупа или дополнительного щупа выше установленного предела.
Измеренные значения выходят за пределы указанной рабочей неопределенности.

Основные функции Fluke 1621

  • Трехполюсный метод измерения падения напряжения для базовых измерений
  • Двухполюсный метод измерения сопротивления для расширения области применения
  • Простота получения результатов измерений по нажатию одной кнопки
  • Повышенная точность измерений, благодаря функции автоматического обнаружения напряжения "шумов"
  • Сигнализация опасных напряжений повышает степень защиты пользователя
  • Четкая индикация и регистрация показаний на большом дисплее с подсветкой
  • Прочная конструкция и защитный чехол для использования в тяжелых рабочих условиях
  • Удобные размеры и портативность
  • Предупредительная сигнализация при превышении предельных значений измеряемого параметра, устанавливаемых пользователем
  • 600 В / CAT II
