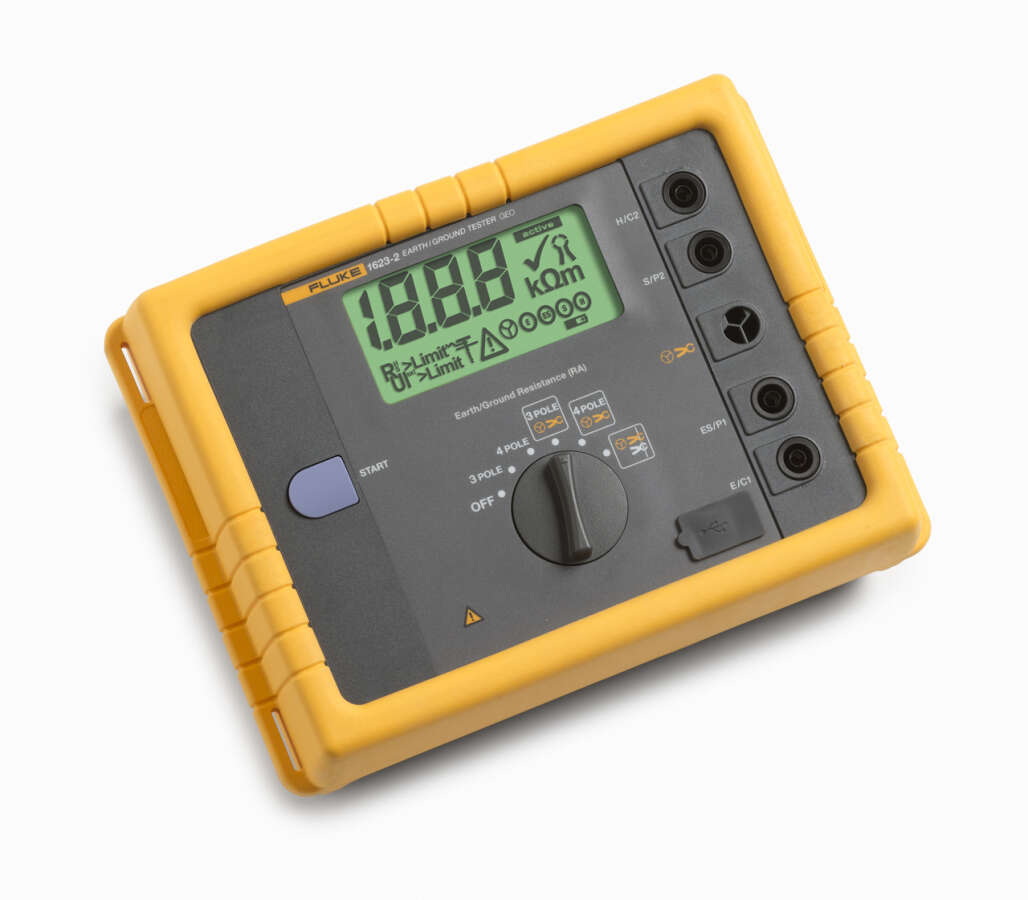

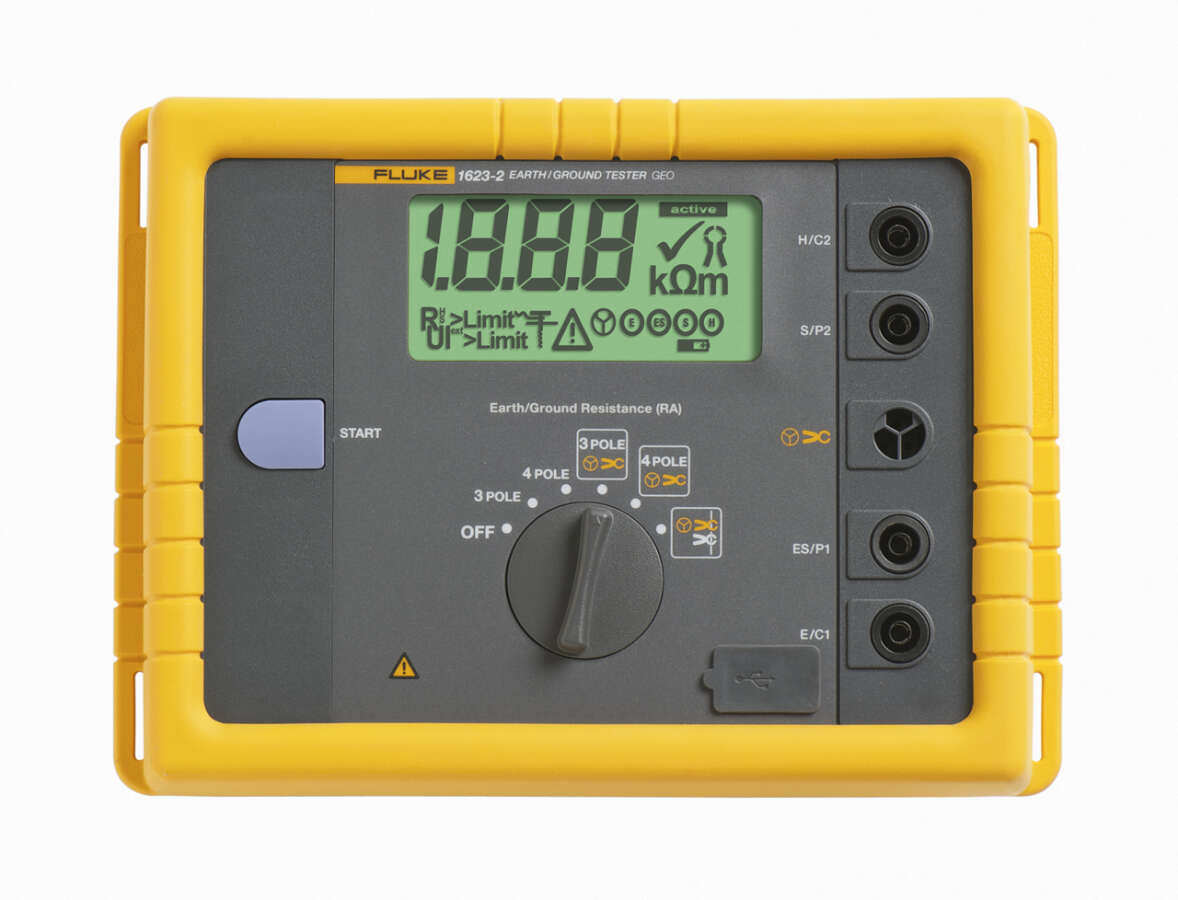

Fluke 1623 II - измеритель сопротивления заземления

Артикул: FLI-1623II

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Измеритель сопротивления заземления Fluke 1623 II позволяет хранить данные и загружать файлы через разъем USB.  Аксессуары мирового класса упрощают и ускоряют тестирование.

  • 3- и 4-полюсное падение напряжения, петлевое тестирование сопротивления заземления
  • 4-полюсное тестирование удельного сопротивления земли
  • Выборочное тестирование заземляющих стержней при помощи 1 зажима
  • Безэлектродное тестирование заземляющих стержней при помощи 2 зажимов
  • Степень защиты IP56 для использования вне помещений
  • Прочный футляр для переноски
  • Хранение и передача данных через порт USB

Данный измеритель также легко использовать. При каждом тестировании измеритель сообщает, какие электроды или зажимы необходимо подключить, а большим поворотным переключателем можно пользоваться даже в перчатке.



Комплект поставки:

  • Измеритель сопротивления заземления Fluke 1623 II
  • Батареи
  • Краткий справочник
  • 2 измерительных провода
  • USB-кабель
  • Руководство пользователя

Технические характеристики Fluke 1623 II

Технические характеристики. Общие сведения.
Дисплей: ЖК, 1999-разрядный Дисплей со специальными символами, высота символа — 25 мм, флуоресцентная подсветка
Пользовательский интерфейс Мгновенное измерение одним нажатием кнопок TURN (Поворот) и START (Запуск). Единственными действующими элементами являются поворотный переключатель и кнопка START (Запуск)
Прочный, водо- и пыленепроницаемый Инструмент предназначен для тяжелых рабочих условий (резиновая защитная крышка, IP56)
Память Объем внутренней памяти позволяет хранить до 1500 записей, доступных через разъем USB.
Диапазон температур
Рабочая температура от -10 °C до +50 °C (от 14 °F до 122 °F)
Температура хранения от -30 °C до 60 °C (от -22 °F до 140 °F)
Температурный коэффициент ± 0,1 % показаний/°C <18 °C >28 °C
Основная погрешность Относится к стандартному диапазону температур и гарантируется в течение одного года
Операционная ошибка Зависит от диапазона рабочих температур и обеспечивается гарантией на 1 год
Климатический класс C1 (IEC 654-1), от -5 °C до +45 °C (от 23° до +115° F), от 5 % до 95 % отн. влажн.
Класс защиты IP56 для футляра, IP40 для крышки батарейного отсека согласно EN60529
Безопасность Защита обеспечивается двойной и/или усиленной изоляцией. Максимум 50 В на землю. IEC61010-1: 300 В, категория II, степень загрязнения 2
EMC (Невосприимчивость к излучениям) IEC61326-1: Портативное устройство
Система качества Разработан и изготовлен согласно требованиям стандарта DIN ISO 9001
Наружное напряжение V наруж, макс = 24 В (пост.ток, перем.ток < 400 Гц), для более высоких значений измерение затруднено
Подавление V наруж > 120 дБ (162⁄3, 50, 60, 400 Гц)
Время измерения Обычно 6 секунд
Макс. перегрузка 250 В среднеквадратичное значение (имеет отношение к неправильному обращению)
Дополнительное питание 6 щелочных батарей 1,5 В (тип: AA LR6)
Ресурс батареи Стандартно > 3 000 измерений
Размеры (ШxВxГ) 250 мм x 133 мм x 187 мм (9,75 дюймов x 5,25 дюймов x 7,35 дюймов)
Вес 1,1 кг (2,43 фунта) включая батареи
7,6 кг (16,8 фунтов) включая аксессуары и батареи в футляре для переноски
RA 3-полюсное измерение сопротивления заземления (IEC 1557-5)
Положение переключателя A 3-полюсное
Разрешение от 0,001 Ом до 10 Ом
Диапазон измерения от 0,020 Ом до 19,99 кОм
Погрешность ± (2 % от показаний прибора + 3 знака)
Операционная ошибка ± (5 % от показаний прибора + 3 знака)
Принцип измерения: измерение силы тока и напряжения
Измерение напряжения Vm = 48 В переменного тока
Ток короткого замыкания > 50 мА
Измерение частоты 128 Гц
Сопротивление щупа (R S) Макс 100 кОм
Сопротивление вспомогательного заземления (R H) Макс 100 кОм
Дополнительная погрешность от R H и RS H[кОм]•••R S[кОм]/R A[Ом]•••0,2 %
Мониторинг R S и R H с индикатором ошибки. Автоматический выбор диапазона. Измерение не выполняется, если проходящий через токовые клещи ток обладает слишком низкой силой.
A 4-полюсное измерение сопротивления заземления (IEC 1557-5)
Положение переключателя A 4-полюсное
Разрешение от 0,001 Ом до 10 Ом
Диапазон измерения от 0,020 Ом до 19,99 кОм
Погрешность ± (2 % от показаний прибора + 3 знака)
Операционная ошибка ± (5 % от показаний прибора + 3 знака)
Принцип измерения: измерение силы тока и напряжения
Измерение напряжения Vm = 48 В переменного тока
Ток короткого замыкания > 50 мА
Измерение частоты 128 Гц
Сопротивление щупа (R S +ES) Макс 100 кОм
Сопротивление вспомогательного заземления (R H) Макс 100 кОм
Дополнительная погрешность от R H и RS H[кОм]•••R S[кОм]/R A[Ом]•••0,2 %
Мониторинг R S и R H с индикатором ошибки. Автоматический выбор диапазона.
RA 3-полюсное выборочное измерение сопротивления заземления при помощи токовых клещей (R Aпри помощи клещей )
Положение переключателя A 3-полюсное при помощи клещей
Разрешение от 0,001 Ом до 10 Ом
Диапазон измерения от 0,020 Ом до 19,99 кОм
Погрешность ± (7 % от показаний прибора + 3 знака)
Операционная ошибка ± (10 % от показаний прибора + 5 знаков)
Принцип измерения: измерение силы тока/напряжения (с помощью наружных токовых клещей)
Измерение напряжения Vm = 48 В переменного тока
Ток короткого замыкания > 50 мА
Измерение частоты 128 Гц
Сопротивление щупа (R S) Макс 100 кОм
Сопротивление вспомогательного заземления (R H) Макс 100 кОм
Мониторинг R S и R H с индикатором ошибки. Автоматический выбор диапазона. Измерение не выполняется, если проходящий через токовые клещи ток обладает слишком низкой силой.
RA 4-полюсное выборочное измерение сопротивления заземления при помощи токовых клещей (R Aпри помощи клещей )
Положение переключателя A 4-полюсное при помощи клещей
Разрешение от 0,001 Ом до 10 Ом
Диапазон измерения от 0,020 Ом до 19,99 кОм
Погрешность ± (7 % от показаний прибора + 3 знака)
Операционная ошибка ± (10 % от показаний прибора + 5 знаков)
Принцип измерения: измерение силы тока/напряжения (с помощью наружных токовых клещей)
Измерение напряжения Vm = 48 В переменного тока
Ток короткого замыкания > 50 мА
Измерение частоты 128 Гц
Сопротивление щупа (R S) Макс 100 кОм
Сопротивление вспомогательного заземления (R H) Макс 100 кОм
Мониторинг R S и R H с индикатором ошибки. Автоматический выбор диапазона. Измерение не выполняется, если проходящий через токовые клещи ток обладает слишком низкой силой.
Безэлектродное измерение контура заземления (2 зажима )
Положение переключателя A 4-полюсное при помощи 2 зажимов
Разрешение от 0,001 Ом до 10 Ом
Диапазон измерения от 0,020 Ом до 19,99 кОм
Погрешность ± (7 % от показаний прибора + 3 знака)
Операционная ошибка ± (10 % от показаний прибора + 5 знаков)
Принцип измерения: Безэлектродное измерение сопротивления в замкнутых контурах при помощи двух трансформаторов тока
Измерение напряжения Vm = 48 В переменного тока
Измерение частоты 128 Гц
Шумовой ток (I EXT) Макс. I EXT = 10 А (перем. ток) (R A < 20 Ом)
Макс. I EXT = 2 А (перем. ток) (R A > 20 Ом)
Автоматический выбор диапазона. Данные относительно безэлектродного измерения контура заземления можно считать достоверными, только если измерения осуществлялись рекомендуемыми токовыми клещами на минимальном заданном расстоянии.
