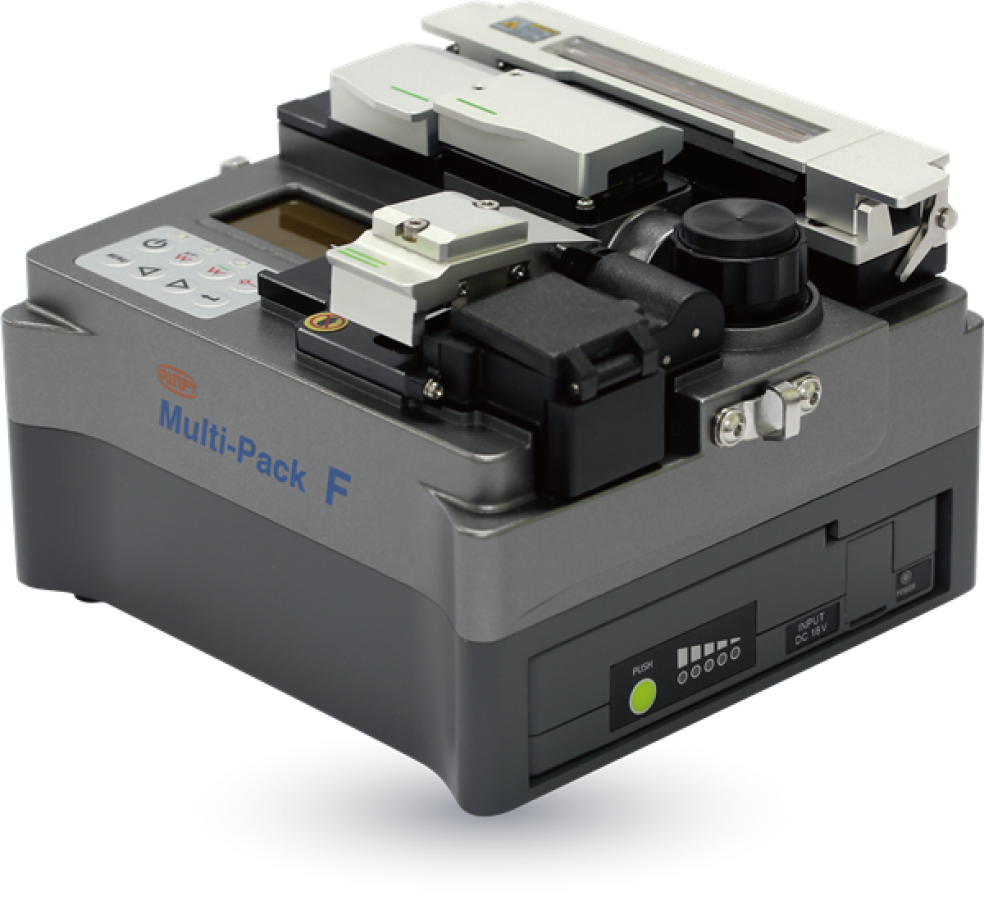

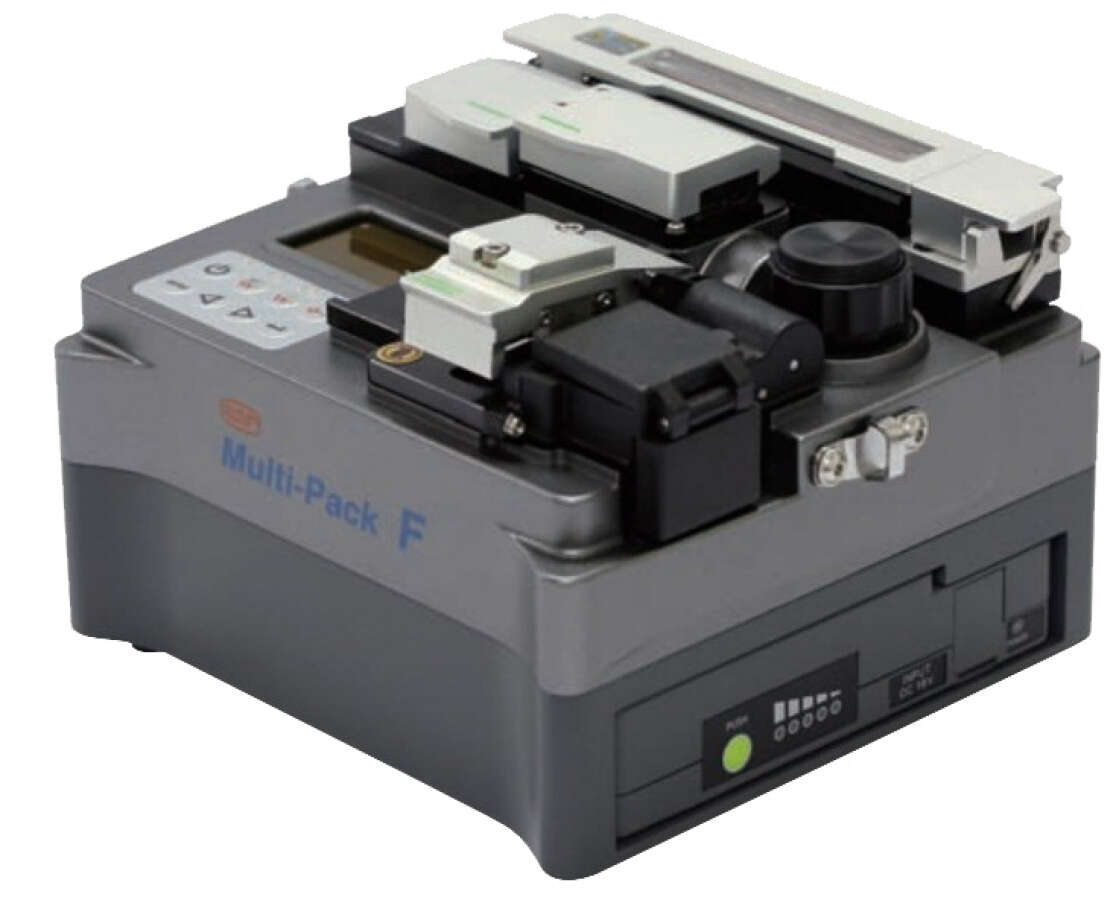

ILSINTECH Multi-Pack F - комплекс для подготовки и контроля качества сварки ВОЛС

Артикул: IL-MultiPack-F

Цена: 168 102 ₽

Средний срок поставки: 1-3 недели

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
168 102 ₽
Вопрос менеджеру
Гарантия: 24 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

ILSINTECH Multi-Pack F - комплексдля подготовки и контроля качества сварки ВОЛС. Он удобен, компактен и многофункционален, что позволит упростить и сделать более производительной работу монтажников сети доступа. При помощи специального ремня (опция) Multi-Pack F может крепиться к монтажнику. Это сокращает время на организацию рабочего места и позволяет работать в ограниченном рабочем пространстве.

Комплекс Multi-Pack F включает в себя весь инструментарий для выполнения функций:

  • удаление буферного слоя термомеханическим способом, что не допустит механического повреждения волокон
  • очистка оптического волокна от остатков лака, жира и грязи
  • обеспечение высокого качества скола (90 градусов)
  • защита сварного соединения от влияния внешних факторов и механических повреждений
  • идентификация оптических волокон (прозвонки)
  • измерение мощности сигнала в волокне
  • проверка качества изготовленного патч-корда (используется источник красного света и измеритель мощности)

Видео обзор комплекс для подготовки и контроля качества сварки ВОЛС ILSINTECH Multi-Pack F

Комплект поставки комплекса подготовки волокна ILSINTECH Multi-Pack F

Наименование Количество
Комплекс MULTIPACK F 1 шт.
Загрузчик волокна (Sliving clamp) 1 шт.
Лоток для охлаждения КДЗС (Cooling tray) 1 шт.
Комплект зарядного устройства (Charger set) 1 шт.
Набор ключей "внутренний шестигранник" (Allen wrench) 1 компл.
Органайзер для мелких комплектующих (Tool Box) 1 шт.
Пинцет 1 шт.
Кисточка для чистки 1 шт.
Мягкий кейс (Soft case) 1 шт.
Ремень для переноски кейса 1 шт.
Инструкция по эксплуатации 1 шт.

Технические характеристики комплекса подготовки волокна

ILSINTECH Multi-Pack F

Стриппер (удаление буфферного слоя)
Диаметр удаляемого буфферного слоя 250 - 900 мкм
Жизненный цикл ножа более 100 000 операций
Ресурс двигателя 1 000 000 операций
Количество одновременно зачищаемых волокон 1
Прикладываемое усилие 3 кг
Время нагрева 0,1 ... 1,5 сек
Температура нагрева 60 ... 150 градусов Цельсия
Система очистки (удаление остатков фуфферного слоя, жира и грязи с поверхности волокна)
Метод помпа
Рекомендуемое чистящее средство изопропиловый спирт
Обьем дозатора 13 мл. (100 операций)
Скалыватель (обрезка волокна)
Длина очищенного волокна после скола 7 - 16 мм
Время жизни ножа 50 000 сколов
Печь для термоусадки (защита места сварки от влияния внешних факторов и механических повреждений)
Температура нагрева 130 ... 200 градусов Цельсия
Время термоусадки 10 ... 150 сек
Тип волокна 250 мкм, 900 мкм, 2 - 4 мм, коннекторы (SC, FC, LC, ST)
Источник красного цвета (для идентификации волокон)
Источник света лазерный диод класса 2
Длина волны 650 нм ± 20нм
Совместимые типы волокон SM, MM
Мощность излучения 1 мВт (для одномодового волокна)
Рабочая протяженность оптического волокна более 4 км
Тип адаптера универсальный, диаметр ферулы 2,5 мм
Модуляция Постоянное излучение (CW), 2 - 3 Гц
Температура эксплуатации от -10 до +40 градусов Цельсия
Температура хранения от -40 до +70 градусов Цельсия
Влажность от 0 до 85% без конденсации
Измеритель оптической мощности
Рабочий диапазон мощности сигнала (1) от -50 до 5 дБм
Доступные длины волн (2) 1310нм, 1490нм, 1550нм
Калиброванные длины волн (b) 1310нм, 1550нм
Точность (c) +/-5%  +/- 5nW dB
Разрешение (d) 0,01
Обнаружение модуляции 270, 300, 1k, 2k Гц
Диапазон обнаружения модуляции от -30 до 5 дБ
Единицы измерения дБ, дБм, Вт
Тип адаптера универсальный 2,5 мм (стандарт), универсальный 1,25 мм (опция)
Температура эксплуатации от -10 до +50 градусов Цельсия
Температура хранения от -40 до +70 градусов Цельсия
Влажность от 0 до 85% без конденсации
Общие характеристики
Габариты 145 х 137 х 98 мм
Вес 1,2 кг



а. Все значения сняты на длине волны 1550 нм, исключая (1) и (2) и при температуре +23 градуса Цельсия

b. В режиме CW

c. от -50 до -5 дБм

d. от -40 до 5 дБм (от -40 до -50 дБм: разрешение 0,1дБ)
