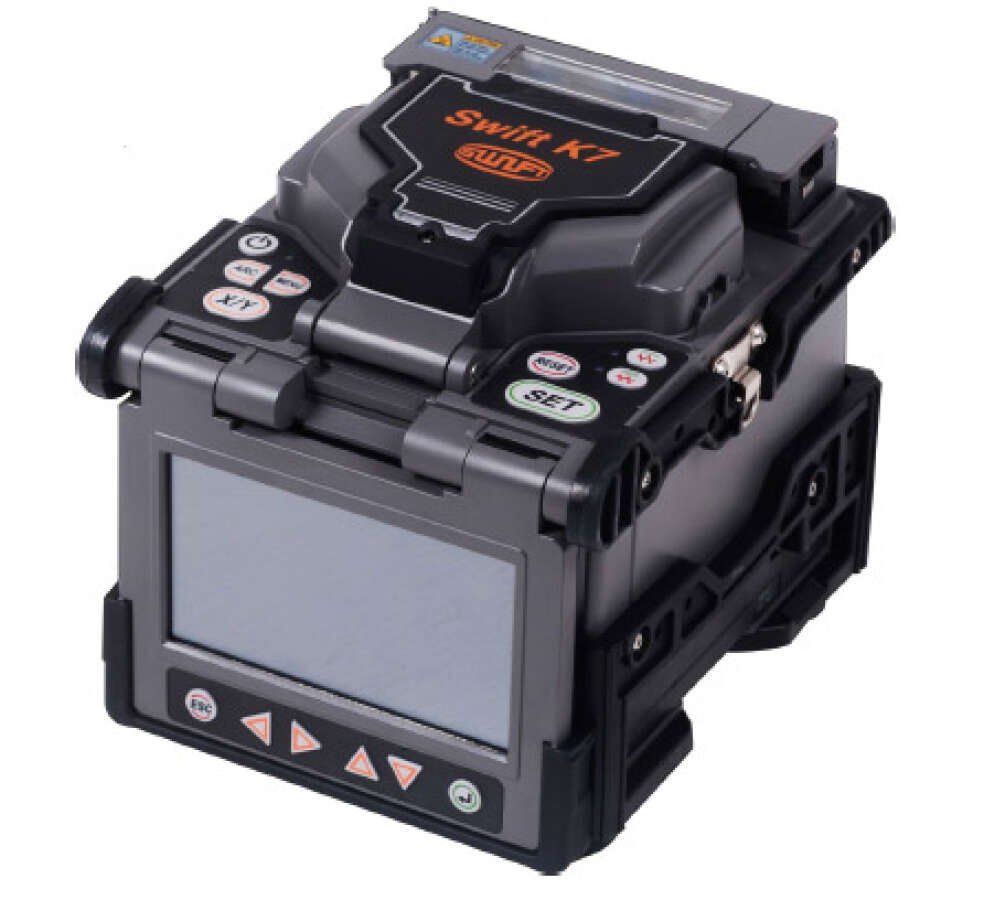

ILSINTECH SWIFT K7 - аппарат для сварки оптических волокон

Артикул: IL-SWIFT-K7

Товар не поставляется

Гарантия: 24 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

ILSINTECH SWIFT K7 – высокотехнологичный аппарат для сварки оптических волокон. Он соответствует всем современным требованиям к сварочным аппаратам для ВОЛС, выполнен с использованием новейших технологий и адаптирован для сварки волокон в самых сложных условиях окружающей среды: ветер, повышенная влажность, температура -10℃~50℃. Благодаря высому качеству выполняемых сварных соединений, большой емкости аккумуляторной батареи и надежной системе защиты от погодных условий, ILSINTECH SWIFT K7 рекомендован для использования на оптической магистрали и сети доступа.

Особенности аппарата для сварки оптических волокон ILSINTECH SWIFT K7

  • авто калибровка (сварочный аппарат автоматически определяет параметры окружающей среды и выполняет оптимальную настройку параметров дуги)
  • автораспознавание типа волокна
  • высокая точность сведения волокон (IPAAS)
  • высокая скорость сварки (6 сек) и термоусадки (13 сек)
  • функция искусственного внесения потерь на сварном соединении
  • сдвоенная печь для термоусадки КДЗС (повышает производительность более чем на 30%)
  • цветной сенсорный дисплей 4,3”
  • мощная батарея (300 циклов сварки/термоусадки)
  • интуитивно понятное меню

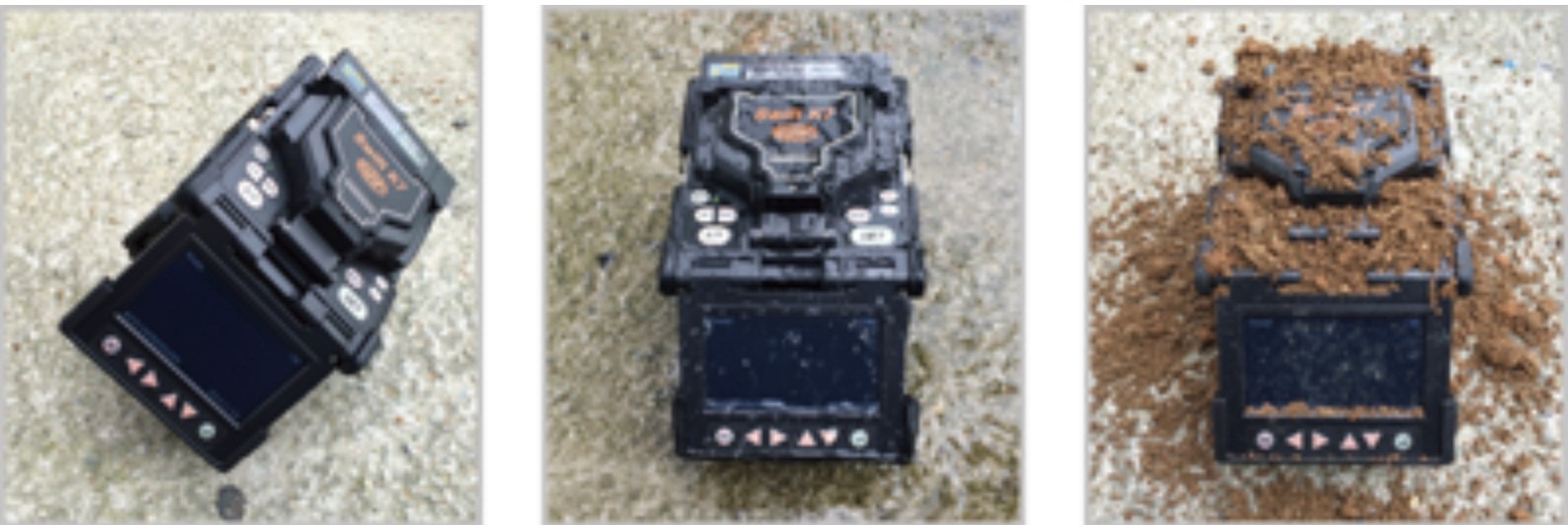

  • защищенность от ударов, влаги и ветра
  • возможность удаленного обслуживания через сеть Internet (загрузка обновлений с USB накопителя)
  • возможность установки splice-on коннекторов (держатели коннекторов заказываются отдельно)

Видео обзор процесса установки коннекторов при помощи ILSINTECH SWIFT K7

Комплект поставки аппарата для сварки оптических волокон ILSINTECH SWIFT K7

Наименование Модель Кол-во, шт
Сварочный аппарат
SWIFT-K7
1
Адаптер питания от переменного тока
F1-1
1
USB кабель
-
1
Кабель для передачи данных на ПК
-
1
Загрузчики КДЗС
S312
2
Запасные электроды
EI-21
1 пара
Аккумуляторная батарея
K713
1
Лоток для охлаждения КДЗС

CT-03(60mm)

1
Ручной стриппер
CF-02
1
Шестигранный ключ
-
1
Прецизионный скалыватель
1
Ремень-ручка
-
1
Коробка для ЗИП
-
1
Кисточка
-
1
Дозатор для спирта
-
1
Инструкция пользователя (CD)
-
1
ПО для  синхронизации данных (CD)
-
1
Инструкция пользователя
-
1
Пакетик с силико-гелем 20g
-
1
Руководство по калибровке
-
1
ключ для кейса
-
1
Наплечный ремень
-
1
Кейс для транспортировки -
1

Технические характеристики аппарата для сварки оптических волоконILSINTECH SWIFT K7

Наименование параметра Значение
Сварка оптических волокон
Способ выравнивания волокон по сердцевине (IPAAS)
Тип свариваемых волокон
SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655), ITU-T G.657
Автоматическое распознавание волокон
SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655), SM(ITU-T G.657 A2/B2), SM(ITU-T G.657 B3)
Количество одновременно свариваемых волокон 1 пара
Калибровка дуги Автоматическая в режиме реального времени
Диаметр оболочки свариваемых волокон 80 ~ 150 мкм
Диаметр буфферного покрытия свариваемых волокон 100 ~ 1000 мкм
Количество программ сварки 300
Потери на сварном соединении SMF: 0.02dB, MMF: 0.01dB, DSF: 0.04dB, NZDSF: 0.04dB
Отражение от сварного соединения > 60dB
Типичное время сварки
6 сек (Быстрый режим)
Определение ориентировочных потерь на соединении доступно
Функция внесения потерь на сварном соединении Есть (диапазон 0 – 15 дБ, шаг 0.1 дБ)
Пямять результатов сварок
последние 10 000 результатов сохраняются во внутренней памяти. (изображений 10 000 результатов)
Ресурс электродов более 3 500 сварных соединений
Тест на разрыв от 1,96 до 2,25
Термоусадка
Количество программ термоусадки 100
Количество посадочных мест для КДЗС 2
Типичное время термоусадки
9 сек (kdzs-45)
13 сек (kdzs-60)
Допустимый размер используемой КДЗС 40mm, 45mm, 60mm (fiber), 32mm или 28mm (Коннектор), 20 мм, микро
Длина зачищенного волокна после скола 5-16 мм (250 мкм), 10-16 мм (900 мкм)
Отображение результатов
Монитор сенсорный цветной, 4,3”
Камеры 2 камеры типа CMOS
Увеличение места сварки просмотр оси X или Y : 220X, MAX : 700X
Питание
Питание от сети Адаптер 100~240V AC
Аккумуляторная батарея Литий-Полимерная (DC 14.8В, 6000 мАч)
Дополнительное питание автомобильный прикуриватель (12В) – опция
Количество циклов сварка/термоусадка от заряда батареи 300 циклов
Общие параметры
Порты USB, RCA
Условия эксплуатации Высота над уровнем моря: 0~5 000 м, Температура: -10℃~50℃, Влажность: 0~95%
Защита защита от ветра (до 15 м/сек); защита от пыли; защита от влаги; удароустойчивый корпус
Условия хранения Температура: -40℃~80℃, Влажность: 0~95%
Габариты 142(W) x163(L) x146(H)mm (включая защитные резиновые накладки)
Вес 2.0 кг (Включая батарею 2.5 кг)



Опции и аксессуары к сварочному аппарату ILSINTECH SWIFT K7

Фото Наименование Модель
  Аккумуляторная батарея
IL-K713
Прецизионный скалыватель
Запасное лезвие к скалывателю

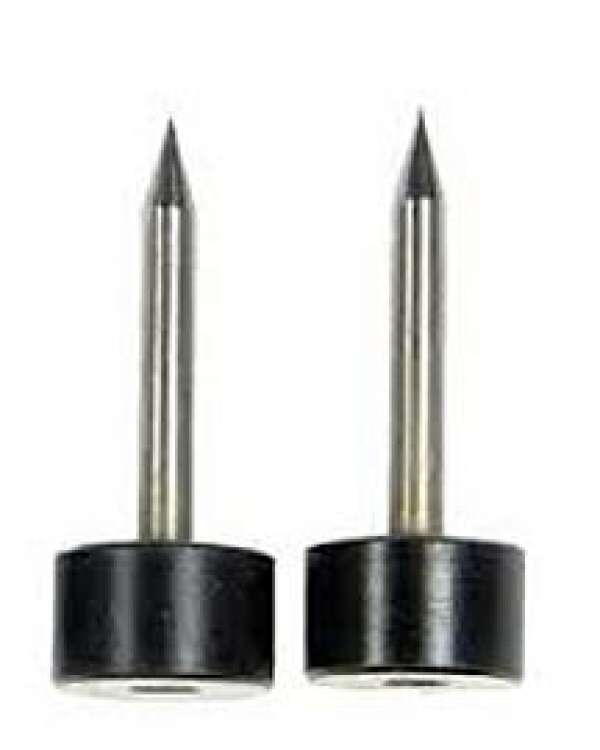

Запасные электроды к сварочному аппарату
Держатели (холдеры) оптического воокна
Splice-on коннекторы
  RCA кабель
2.5m Black
  Шнур для питания от автомобильного прикупивателя
IL-K7-DC Charger
Адаптер “Розетка для прикуривателя – крокодилы” ASP-1-01
