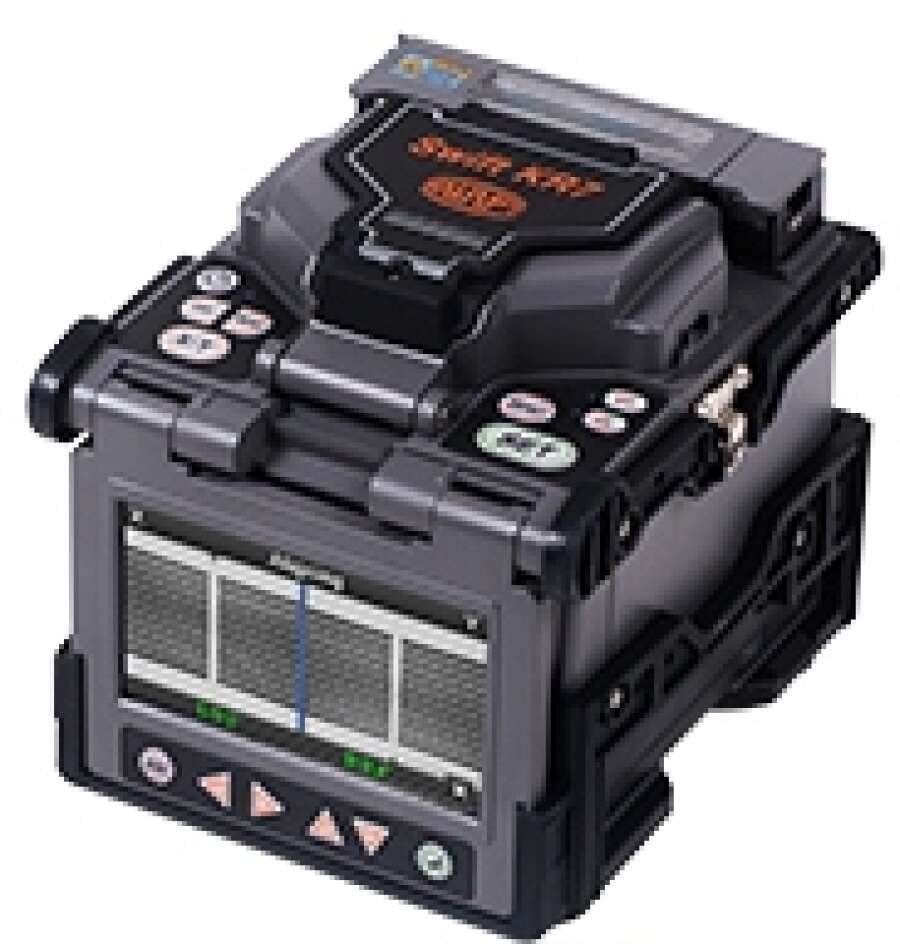

Ilsintech SWIFT KR7 - сварочный аппарат для единичных и ленточных волокон

Артикул: SWIFT-KR7

Товар не поставляется

Гарантия: 24 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Ilsintech SWIFT KR7 - сварочный аппарат для единичных и ленточных волокон. Он рекомендован для монтажа ленточных кабелей в ЦОД (центрах обработки данных) и сети доступа FTTx. Обеспечивает низкие потери и отражение на сварном стыке а также существенно экономит время монтажа.

Особенности сварочного аппарата Ilsintech SWIFT KR7

  • работа с единичными и ленточными волокнами (2-12)
  • потери на сварном стыке: SM: 0.05dB, MM: 0.02dB, DS: 0.08dB, NZDS: 0.08dB
  • типичное время сварки: 16 сек
  • память на результаты сварок: 10 000 результатов

Видео обзор сварочного аппарата Ilsintech SWIFT KR7

Комплект поставки Ilsintech SWIFT KR7

Наименование Код Кол-во, шт
Сварочный аппарат KR7 1
Сетевое зарядное устройство FJ-SW20251804000 FJ-SW20251804000 1
Держатель волокна H7-Series 2
Запасные электроды EI-22 1 пара
АКБ K713 1
Диспенсер для спирта   1
Лоток для охлаждения КДЗС CT-01 (40mm) 1
Ручной стриппер  IHS-12 (DC) 1
Скалыватель CI-03RT 1
Лоток для инструмента   1
Жесткий кейс для переноски   1
Приспособление для загрузки волокна в печь S312 1



Технические характеристики сварочного аппарата для единичных и ленточных волокон Ilsintech SWIFT KR7

Параметр Значение
Сварка оптических волокон
Способ выравнивания волокон
По V-образной канавке Ribbon
Тип свариваемых волокон SM(G.652), MM(G.651), DS(G.653), NZDS(G.655)
Количество одновременно свариваемых волокон
Единичное волокно, 2~12 ленточные волокна
Габариты оптических волокон
  • Единичное: Диаметр оболочки 125 мкм, Диаметр буфферного слоя 250, 900 мкм;
  • Ленточное: Диаметр оболочки 125мкм, Ширина ленты 0.25 до 0.40 мм
Длина зачищенного волокна после скола
10 мм
Количество программ сварки/термоусадки
Сварки: 100, термоусадки: 100
Потери на сварном соединении
SM: 0.05 дБ, MM: 0.02дБ, DS: 0.08дБ, NZDS: 0.08дБ
Отражение от сварного соединения
> 60dB
Типичное время сварки
16 сек, для SM(ITU-T G.652)
Определение ориентировочных потерь на соединении Доступно
Пямять результатов сварок
последние 10 000 результатов сохраняются во внутренней памяти. (изображений 10 000 результатов)
Ресурс электродов Более 1 500 циклов
Тест на разрыв
2N
Термоусадка
Количество программ термоусадки 100
Типичное время термоусадки 1~2 волокна в ленте: 20 сек; 4~12 волокон в ленте:  50 сек
Допустимый размер используемой КДЗС 40 мм, 60 мм (волокно), Микро
Отображение результатов
Монитор сенсорный цветной, 4,3”
Камеры
2 камеры типа CMOS
Увеличение места сварки 20X, MAX 55X
Питание
Питание от сети Адаптер 100~240V AC
Аккумуляторная батарея Литий-Полимерная (DC 14.8В, 6000 мАч)
Дополнительное питание автомобильный прикуриватель (12В) – опция
Количество циклов сварка/термоусадка от заряда батареи
200 циклов
Общие параметры
Порты USB, Внешнее питание (DC 12V доступно питание от автомобильного прикуривателя) DC внешнее 13.2~16.8V
Условия эксплуатации Высота над уровнем моря: 0~5 000 м, Температура: -10℃~50℃, Влажность: 0~95%, защита от ветра (до 15 м/сек); защита от пыли; защита от влаги; удароустойчивый корпус
Защита защита от ветра (до 15 м/сек); защита от пыли; защита от влаги; удароустойчивый корпус
Условия хранения Температура: -40℃~80℃, Влажность: 0~95%
Габариты, мм 142(W) x163(L) x146(H) (включая защитный кожух)
Вес, кг

2.0 кг (Включая батарею 2.5кг)

Комплект поставки сварочного аппарата ILSINTECH SWIFT-KR7

Наименование Модель Количество
Сварочный аппарат
KR7
1 шт
Адаптер питания переменного тока (AC) FJ-SW20251804000 1 шт
Загрузчик волокон
S312
2 шт
Сменные электроды
EI-22
1 пара
Аккумуляторная батарея
K713
1 шт
Лоток для охлаждения КДЗС CT-01 (40mm) 1 шт
Ручной стриппер IHS-12 (DC) 1 шт
Держатели волокна H7-Series
1 пара
Прецизионный скалыватель CI-03RT
1 шт
Ремень-ручка
-
1 шт
Коробка для ЗИП
-
1 шт
Дозатор для спирта
-
1 шт
Руководство пользователя (CD)
-
1 шт
Ключи для кейса
-
1 шт
Наплечный ремень
-
1 шт
Кейс для транспортировки
Hard Case
1 шт

Аксессуары к сварочному аппарату Ilsintech KR7

Наименование Артикул
ILSINTECH K713 - аккумуляторная батарея к сварочному аппарату SWIFT-K7; KR7 IL-K713
Ilsintech EI-22 - электроды для сварочных аппаратов Ilsintech KR7, R5 IL-EI-22
K7-DC Charger - адаптер для питания от автомобильного прикуривателя сварочного аппарата SWIFT-K7; KR7 IL-K7-DC Charger
Ilsintech SC-01 - зажим печи IL-SC-01
Ilsintech H7-2 - держатель ленточного волокна (2) для сварочных аппаратов KR7 IL-H7-2
Ilsintech H7-4 - держатель ленточного волокна (4) для сварочных аппаратов KR7 IL-H7-4
Ilsintech H7-6 - держатель ленточного волокна (6) для сварочных аппаратов KR7 IL-H7-6
Ilsintech H7-8 - держатель ленточного волокна (8) для сварочных аппаратов KR7 IL-H7-8
Ilsintech H7-10 - держатель ленточного волокна (10) для сварочных аппаратов KR7 IL-H7-10
Ilsintech H7-12 - держатель ленточного волокна (12) для сварочных аппаратов KR7 IL-H7-12
Ilsintech H7-250 - держатель волокна в буфере 250 мкм для сварочных аппаратов KR7 IL-H7-250
Ilsintech H7-900 - держатель волокна в буфере 900 мкм для сварочных аппаратов KR7 IL-H7-900
Ilsintech H7-2.5 - держатель волокна в буфере 2-3 мм для сварочных аппаратов KR7 IL-H7-2.5
Ilsintech H7-IN - держатель волокна  INDOR для сварочных аппаратов KR7 IL-H7-IN
Ilsintech KR7-12 - держатель волокна для сварочных аппаратов KR7 KR7-12
Ilsintech MPO-10 - держатель волокна MPO для сварочных аппаратов KR7 MPO-10
