ILSINTECH KF2A - аппарат для сварки оптических волокон

Артикул: IL-KF2A

Товар не поставляется

Гарантия: 24 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

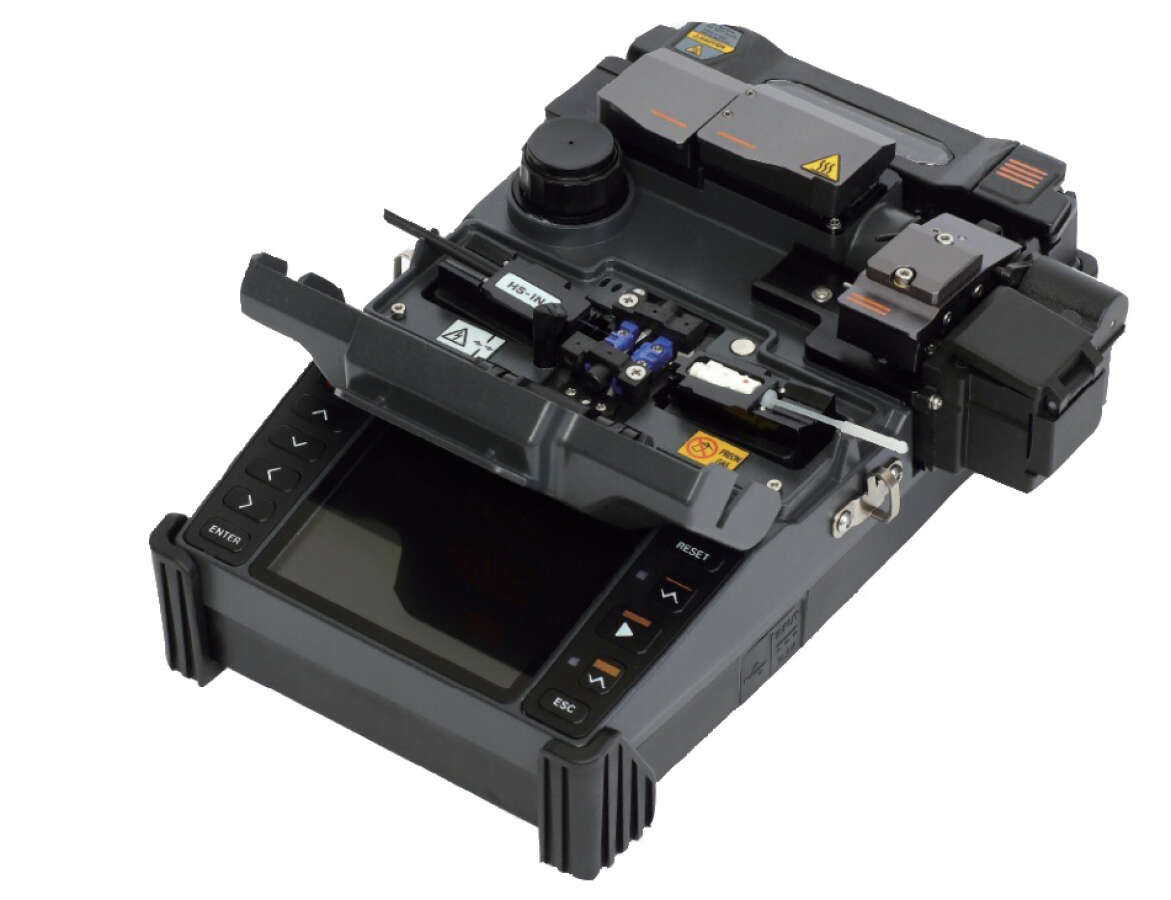

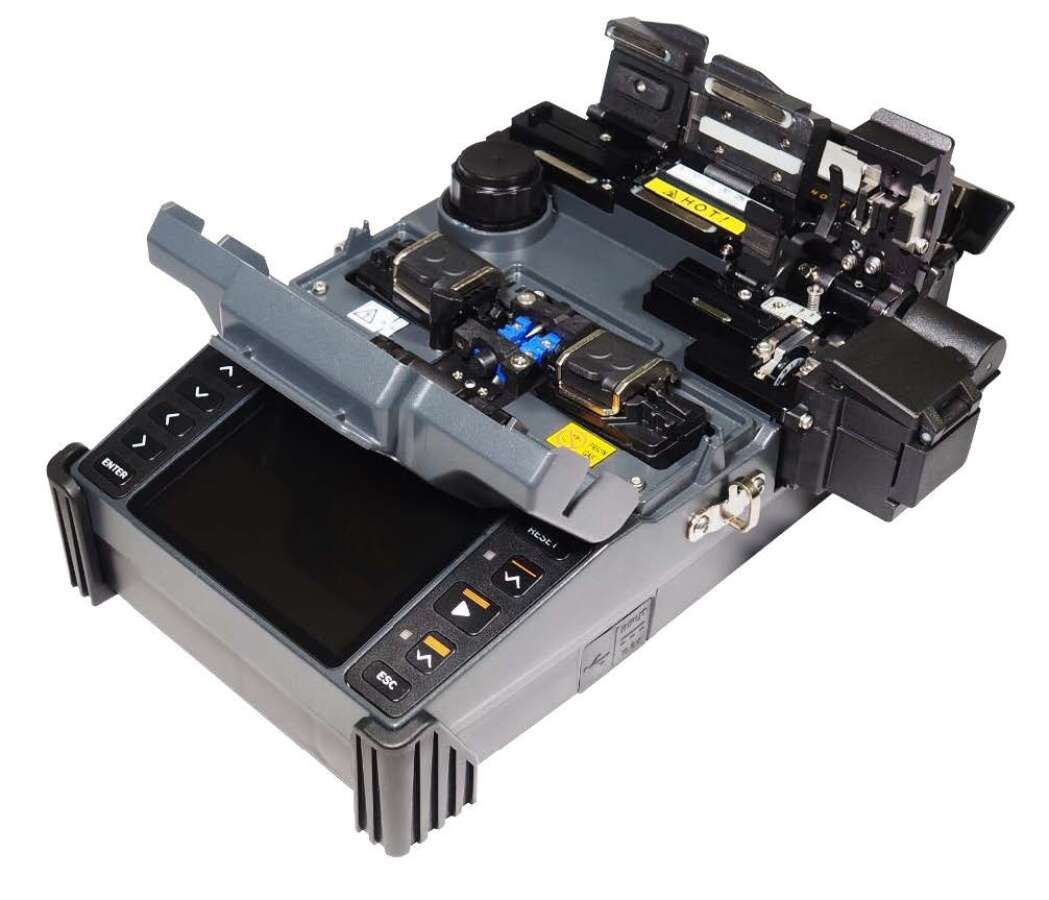

ILSINTECH SWIFT KF2A - многофункциональный сварочный аппарат. Он разработан специально для монтажа разветвленных городских FTTx и PON сетей с небольшим количеством сварок в каждой точке, СКС и ЦОД, систем видеонаблюдения с использованием оптического волокна.

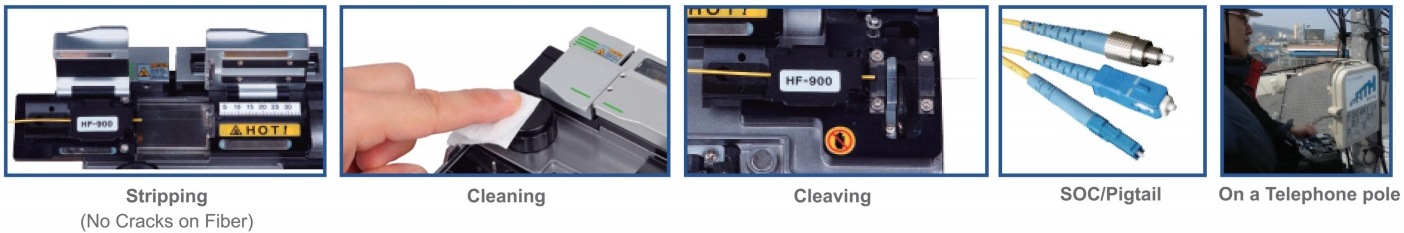

Ilsintech SWIFT KF2A компактен и удобен в эксплуатации, требует минимум времени для организации рабочего места возле кабельного ящика, на лестничной площадке, чердаке, в подвале и даже на столбе при помощи монтажного столика (опция).

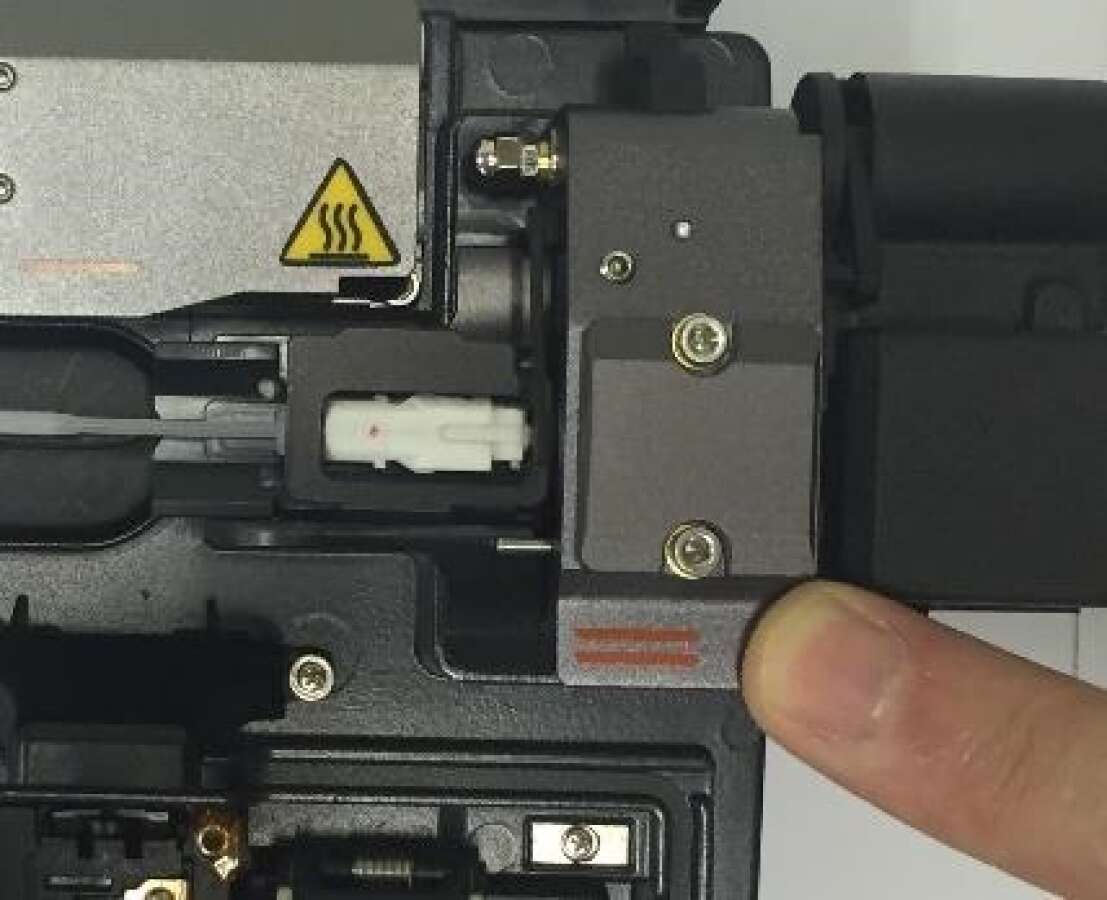

Как и другие модели сварочных аппаратов ILSINTECH, SWIFT KF2A способен оконечить оптическое волокно специальными коннекторами типа SC, LC, FC, ST

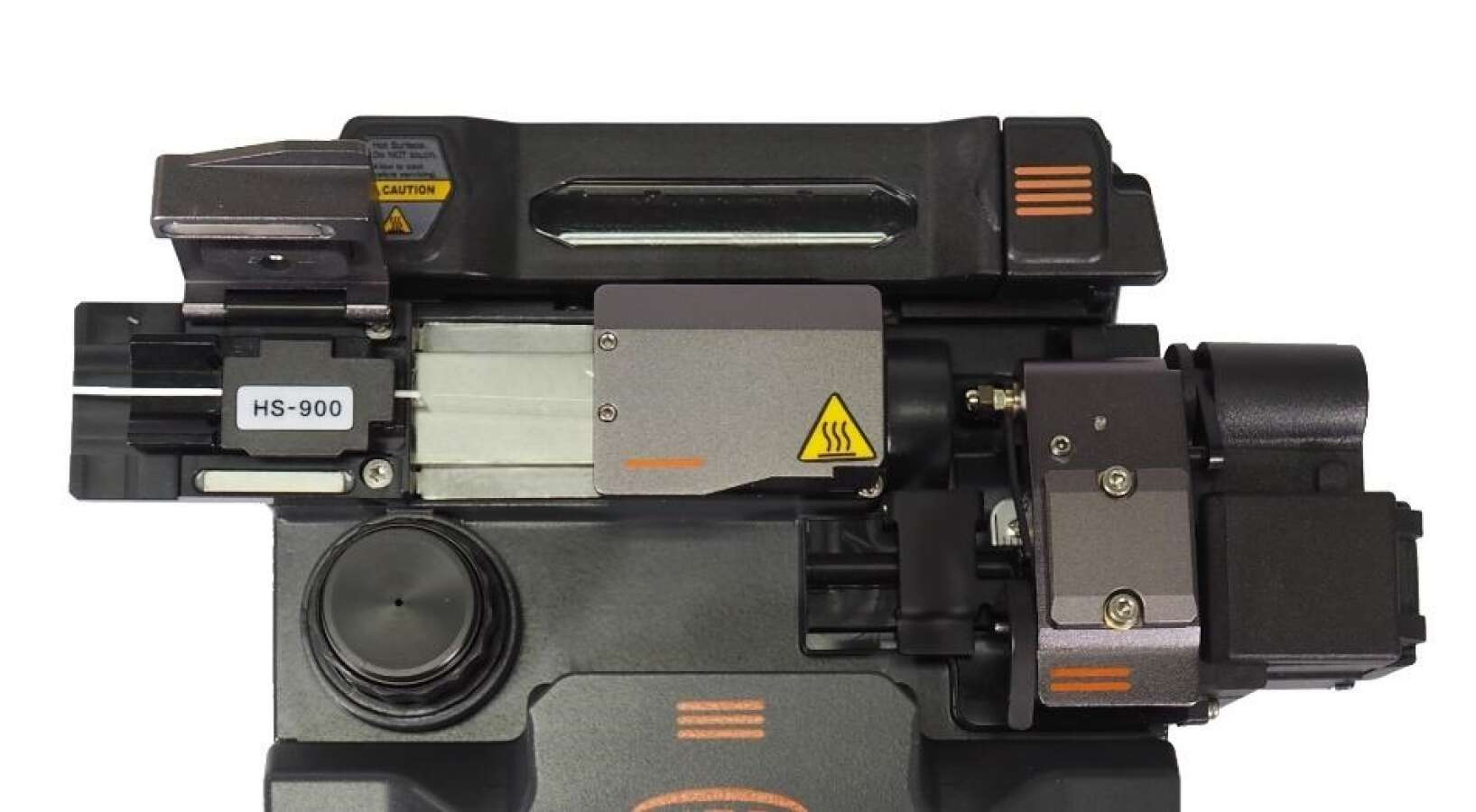

Составные части сварочного аппарата ILSINTECH SWIFT KF2A

  • Сварочный аппарат
  • Скалыватель
  • Термостриппер

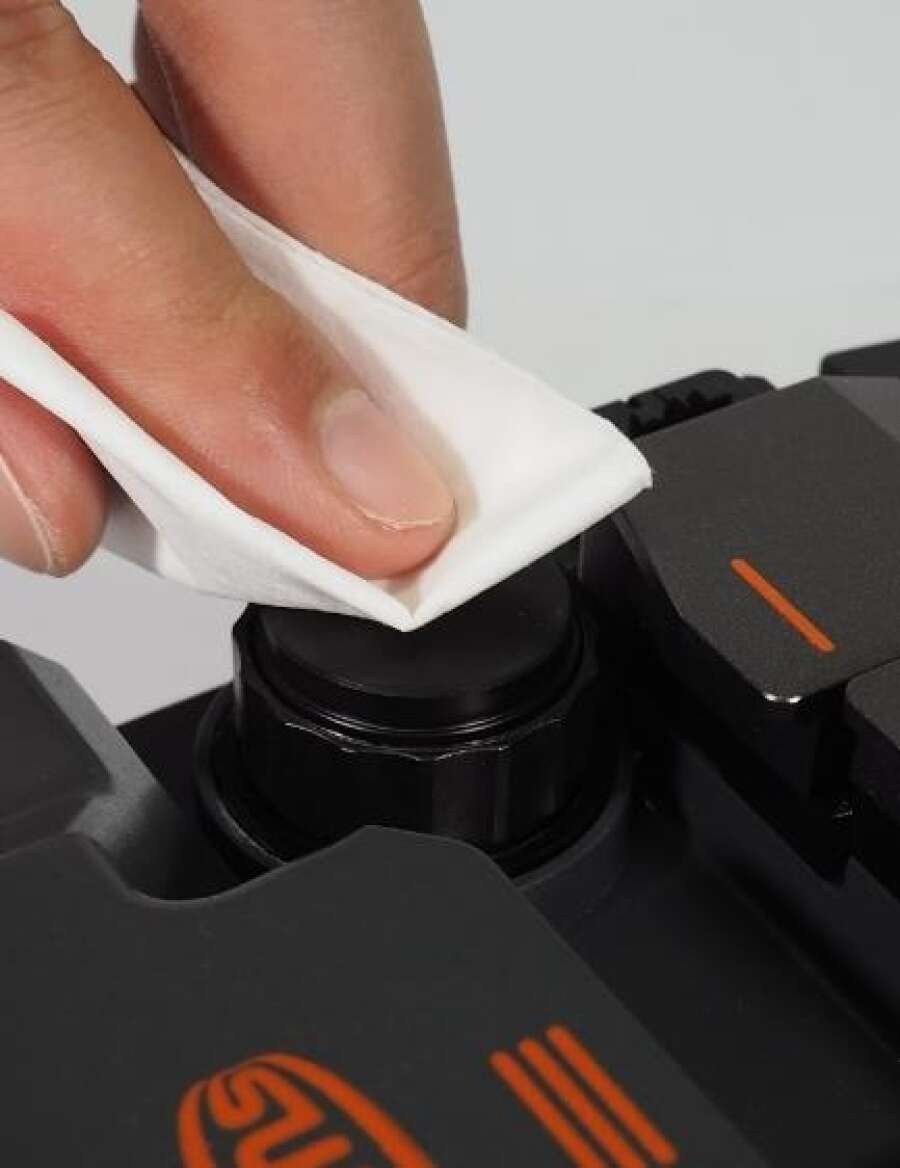

  • Помпа для спирта

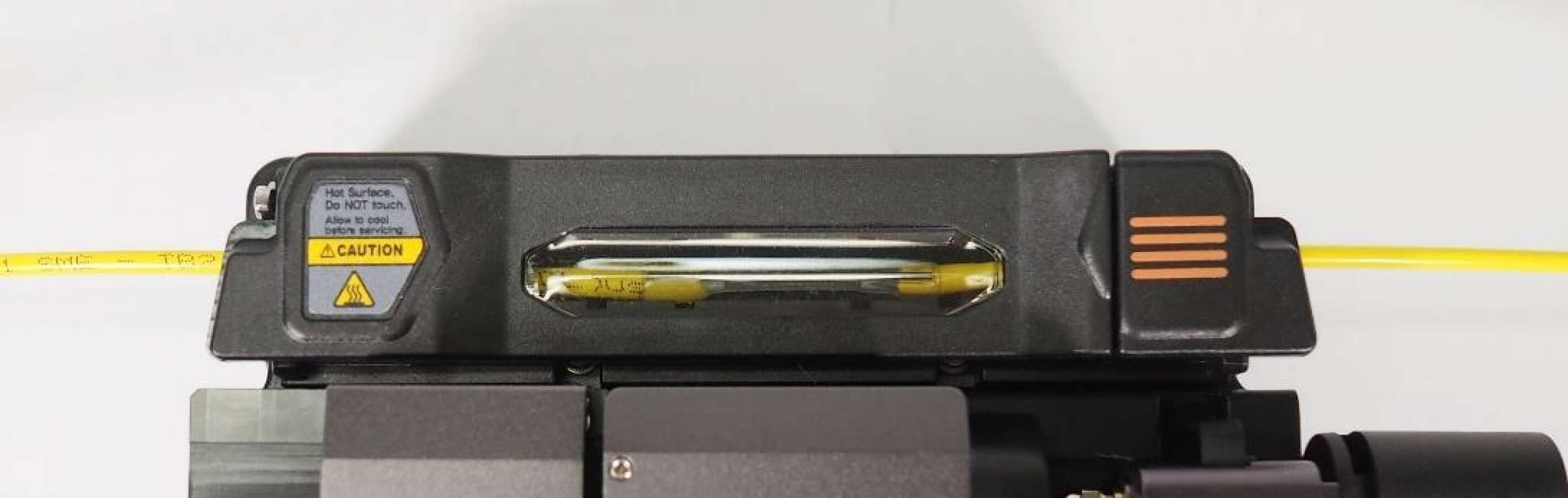

  • Печь для термоусадки гильз

Комплект поставки сварочного аппарата ILSINTECH SWIFT KF2A

Сварочный аппарат SWIFT KF2A в комплекте со скалывателем, термостриппером и др. 1 шт
Аккумуляторная батарея IL-KF-3400 1 шт
Зарядное устройство 1 шт
Кисть 1 шт
Запасные электроды IL-Swift-F1-EI-19 1 пара
Жесткий кейс для транспортировки 1 шт
Держатель волокна 1 пара
Лоток для приема горячих КДЗС CT-01 (40мм) 1 шт
Руководство по эксплуатации 1 шт
Шестигранный ключ 1 шт
CD диск с ПО и руководством по эксплуатации 1 шт

Технические характеристики ILSINTECH SWIFT KF2A

Параметр

Описание

Сварка
Способ выравнивания волокон По оболочке (по V-образной канавке)
Количество одновременно свариваемых волокон одно
Диаметр свариваемых волокон 125 мкм
Диаметр буфферного покрытия свариваемых волокон 250 мкм, 900 мкм, 2мм, 3мм, Indoor Cable
Количество программ сварки 40 шт
Определение потерь на сварке доступно
Средние потери на сварном соединении SMF: 0.04 дБ; MMF: 0.02 дБ; DSF: 0.06 дБ; NZDSF: 0.06 дБ
Коэффициент отражения от сварного соединения > -60 дБ
Типмчное время сварки 7 сек
Длина зачищенного волокна после скола 5 – 16 мм
Сохранение результатов сварки Последние 2000 сварок
Механический тест на прочность 1.96N (196 г)
Цикл жизни электродов более 3000 сварок
Термоусадка
Количество программ термоусадки 20 шт
Типичное время термоусадки 30 сек
Применяемые типы КДЗС 60 мм, 40 мм, микро КДЗС
Отображение результатов
Камеры, дисплей 2 CMOS камеры, цветной LCD дисплей 3,5”
Увеличение места сварки X/Y 200X
Питание
Аккумуляторы литий ионная аккумуляторная батарея, 14,8В, 3400 мАч
Адаптер для зарядки батареи от сети переменного тока 100 ~ 240V AC
Количество циклов сварка/термоусадка от одного заряда батареи 200 циклов
Дополнительные функции
Термостриппер вмонтирован в корпус сварочного аппарата
Прецизионный скалыватель вмонтирован в корпус сварочного аппарата
Помпа для спирта вмонтирован в корпус сварочного аппарата
Общие параметры

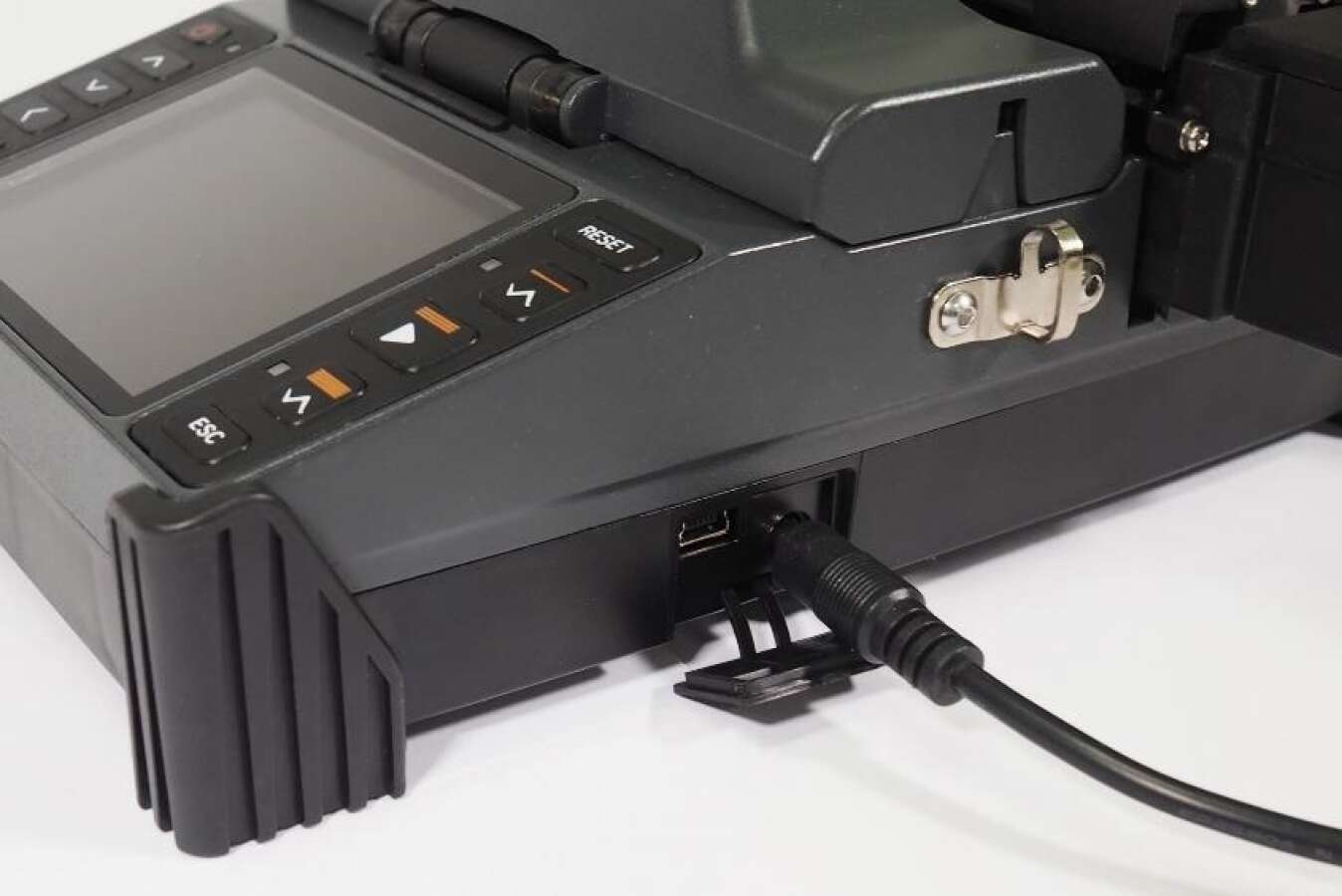

Внешние интерфейсы USB
Защита корпуса ветер: до 15м/сек, пыль, вода, удар
Рабочая высота над уровнем моря 0 ~ 5000 м
Рабочая температура От -10 до 50°C, при влажности до 95%
Влажность 0~95% без конденсации
Температура хранения От -40 до 80°С
Размеры (не учитывая защитные накладки) 133 х 212 х 70 мм
Вес (с батареей) 1,35 кг

Комплект опций для сварочного аппарата ILSINTECH KF2A

Наименование Модель
Аккумуляторная батарея
KF-3400
Сменное лезвие для скалывателя Il-BI-05
Сменные электроды для сварочного аппарата IL-EI-19
Зажим для печки SC-01
Мягкая сумка для транспортировки ILST-SS03(L)(Soft Case)
Рабочий стол (сичтема ремней)  IL-Swift-F1-WK
Адаптер питания от прикуривателя IL-K7-DC Charger

Держатели кабелей и коннекторов:



KF-250, KF-900, KF-2.5, KF-IN,
KF-SC, KF-LC, KF-ST, KF-FC, KF-L900

Подвариваемые Splice-on коннекторы SC, LC, FC, ST
КДЗС

kdzs-45

Ручной стриппер
PT-1162
Коробка для ЗИП
IL-Multibox
Кисть для чистки сварочного аппарата (большая)
IL- BigBrush
Кисть для чистки сварочного аппарата (малая)
IL- SmallBrush
Пинцет Ilsintech для работы с оптическим волокном IL-Tweezer
Набор для чистки GT-CFK1003
