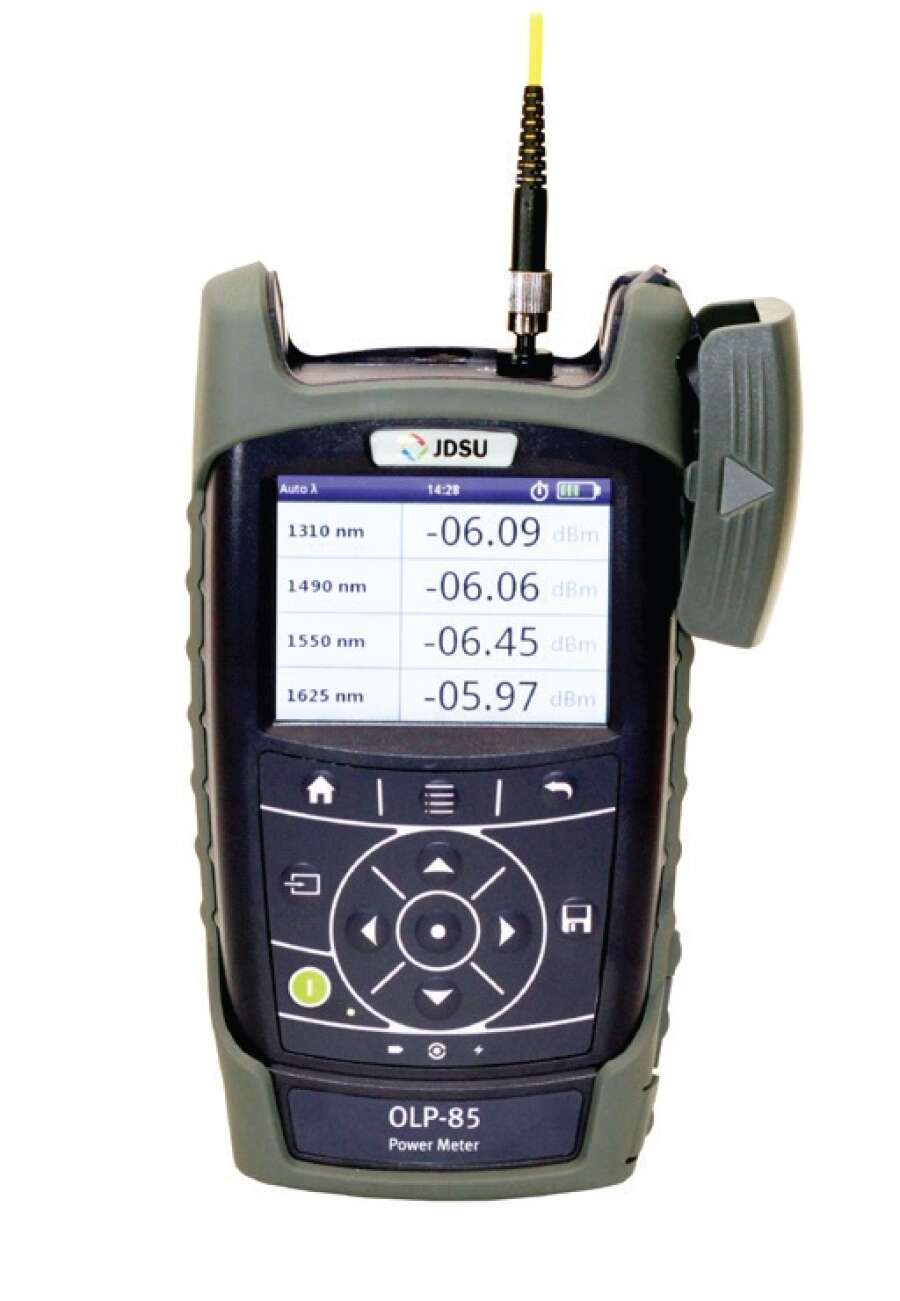

VIAVI SmartClass Fiber OLP-85 - оптический измеритель мощности 800-1700нм, -75 до +26 дБм, InGaAs

Артикул: 2307/03

Цена:

Средний срок поставки: 14-18 недель

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

VIAVI OLP-85 SmartClass Fiber – это профессиональный измеритель оптической мощности, используемый при тестировании, инсталляции и обслуживании одномодовых и многомодовых оптических кабелей. OLP-85 совмещает в себе высокоэффективный измеритель мощности с широким динамическим диапазоном 100 дБм и оптический микроскоп для проверки загрязненности оптических коннекторов (опция). Такой комплект обеспечивает оптимальный набор функций для типичных рабочих процессов при тестированнии сетей доступа.

Основным преимуществом OLP-85 является возможность одключения к нему оптического микроскопа P5000i для инспектирования торца оптических коннекторов на наличие загрязненности, трещин, царапин или вкраплений грязи. Микроскоп подключается через USB порт. Результаты измерений выводятся на экран OLP-85. P5000i создает снимок торца коннектора, анализирует его и выдает заключение «Прошел/Не прошел» согласно стандарту IEC-61300-3-35 или критериям пользователя. Сменные наконечники позволяют инспектировать различные типы коннекторов патч-кордов и патч-панелей: FC, SC, ST, LC, MPT, E2000 c прямой (PC) или угловой (APC) полировками.

VIAVI OLP-85 SmartClass Fiber идеально подходит для эксплуатации вне помещений: выполнен в прочном влагозащищенном корпусе, работает от батарей типа АА или аккумулятора больше 11 часов.

Работая в паре с источником излучения OLS-85, становятся доступны такие функции как Auto λ и Multi λ для автоматического тестирования на калиброванных длинах волнах.

Особенности VIAVI OLP-85 SmartClass Fiber

  • Экран – сенсорный, цветной, 3.5 дюйма;
  • Корпус – влагонепроницаемый;
  • Auto λ – автоматическое определение длины волны (в парес с OLS-85);
  • Multi λ – автоматическое тестирование на всех длинах волнах (в парес с OLS-85);
  • Оптический микроскоп – инспектирование чистоты коннекторов в паре с микроскопом P5000i (опция);
  • Память – на 10 000 измерений;
  • Динамический диапазон от -75 до +26 дБм;
  • Внутренняя нестабильность ± 0.13 дБ (± 3%);
  • Генерация отчетов;
  • Питание от батарей или аккумулятора;
  • Удаленное управление через USB или Ethernet порт.

Комплект поставки VIAVI OLP-85 SmartClass Fiber

  • SmartClass Fiber OLP-85;
  • Оптический адаптер UPP 2.5 мм для FC/ST/SC/E2000/DIN;
  • Инстркуция по эксплуатации;
  • Батареи, 8шт.
  • Мягкая сумка.

Технические характеристики VIAVI SmartClass Fiber OLP-85

Оптический измеритель мощности


Тип детектора
Filtered InGaAs
Динамический диапазон
-75 ~ +26 дБм
Длины волн
850, 980, 1300, 1310, 1490, 1550, 1625 нм
Внутренняя нестабильность
± 0.13 дБ (± 3%)
Единицы измерений
дБм, дБ, мВт
Разрешение
0.01 дБ / 0.001 мкВт
Установка референтного значения
Есть
Определение тонального сигнала
270 Гц, 1 кГц, 2 кГц
Память
10 000 измерений
Экран
3.5'', цветной, LCD, сенсорный
Интерфейсы
USB 2.0 2шт, Micro-USB 1шт
Питание
Сеть 220В через AC адаптер, батареи типа АА (8шт), LiIon аккумулятор (опция)
Время работы
От батарей > 11 часов, от аккумулятора > 13 часов
Передача данных на ПК
Через USB-порт
Удаленное управление
Есть, через USB или Ethernet-порт
Оптический интерфейс
UPP 2.5 мм для коннектеров FC/SC/ST/DIN/E2000
UPP 1.25 мм для коннектеров LC/MU (опция)
Вес
750 г
Габариты
208х112х64 мм



Оптический микроскоп P5000i (опция)

Режмы работы Режим просмотра в реальном времени, из сохраненного файла. Авто-анализ результатов Pass/Fail (Прошел / Не прошел)
Увеличение 200/400
Поле обзора FOV (x200)

По-горизонтали: 740 мкм; по-вертикали: 550 мкм

Поле обзора FOC (x400)

По-горизонтали: 370 мкм; по-вертикали: 275 мкм

Живое изображение 640 х 480 fps
Порт USB 2.0
Сенсор видео-камеры 2560х1920 1/2,5-in CMOS
Минимальный размер загрязнения < 1 мкм
Посветка Голубая LED, время жизни 100 000 часов
Питание По USB-порту

Типы совместимых коннекторов

Наконечники для FC, SC, ST, LC, MTP, E2000 (аксессуар)

с типом полировки UPC, APC, PC

Габариты 140 х 46 х 44 мм
Вес 110 г

Опции для VIAVI SmartClass Fiber OLP-85



JD-FBP-SD101 USB видеомикроскоп P5000i, набор SD101: P5000i, ПО, нак-ки SC,LC для пачп. и 2.5,1.25мм для пачкорда
JD-FIT-SD103-C USB видеомикроскоп P5000i, набор SD103-C: средства очистки, MP-60, P5000i, ПО, нак-ки SC,LC для пачп. и 2.5,1.25мм для пачкорда
JD-FIT-SD103 USB видеомикроскоп P5000i, набор SD103: MP-60, P5000i, ПО, нак-ки SC,LC для пачп. и 2.5,1.25мм для пачкорда
JD-FIT-SD113 USB видеомикроскоп P5000i, набор SD113: MP-80, P5000i, ПО, нак-ки SC,LC для пачп. и 2.5,1.25мм для пачкорда
JD-FBP-MTS-101 USB видеомикроскоп P5000i, ПО, 7 наконечников:  SC/UPC, FC/UPC, LC/UPC, SC/APC, U12M, U25M, U25MA
JD-FBP-P5000I USB видеомикроскоп P5000i, ПО, универсальный наконечник 2.5мм (U25M) для пачкордов



Аксессуары для VIAVI SmartClass Fiber OLP-85

JD-2305/90.02 Аккумулятор для SmartClass Fiber (LiON)
JD-2305/90.01 Адаптер питания для SmartClass Fiber (12В)
JD-2128/01 Чехол «Свободные руки» для SmartClass Fiber
JD-2128/02 Чехол «Свободные руки» для SmartClass Fiber c PCM
JD-2128/03 Мягкий кейс SCASE2 для SmartClass Fiber
JD-2307/90.03 Оптический универсальный коннектор UPP на 1,25мм (LC, MU) для OLP-8X
JD-2307/90.02 Оптический универсальный коннектор UPP на 2,5мм (SC, FC, ST, DIN) для OLP-8X
JD-K807 Переходной кабель USB-A на Micro-USB
